Mengenal Topologi Jaringan: Pengertian, Jenis, dan Cara Kerjanya

Table of Contents

Topologi jaringan itu ibarat peta jalan untuk data di dunia komputer. Bayangkan komputer-komputer di kantor atau rumahmu saling terhubung. Nah, topologi jaringan ini menjelaskan bagaimana persisnya hubungan antar komputer tersebut diatur. Sederhananya, topologi jaringan adalah struktur fisik atau logis dari suatu jaringan komputer, menggambarkan bagaimana perangkat-perangkat jaringan saling terkoneksi satu sama lain. Pemilihan topologi jaringan ini penting banget karena mempengaruhi banyak hal, mulai dari kecepatan jaringan, biaya instalasi, sampai kemudahan perawatan.

Mengenal Lebih Dalam Topologi Jaringan¶

Topologi jaringan bukan cuma sekadar kabel yang dicolok-colok ya. Ini adalah konsep desain yang menentukan bagaimana data mengalir dan berkomunikasi dalam jaringan. Ada beberapa jenis topologi jaringan yang umum digunakan, masing-masing punya karakteristik, kelebihan, dan kekurangannya sendiri. Memahami topologi jaringan ini penting banget buat siapa saja yang berkecimpung di dunia IT, atau bahkan buat kamu yang penasaran bagaimana internet atau jaringan di kantor kamu bekerja.

Mengapa Topologi Jaringan Itu Penting?¶

Pentingnya topologi jaringan itu bisa dilihat dari beberapa aspek:

• Efisiensi Biaya: Jenis topologi yang dipilih akan mempengaruhi jumlah kabel dan perangkat keras yang dibutuhkan. Topologi yang tepat bisa meminimalkan biaya instalasi dan perawatan.
• Kecepatan dan Kinerja Jaringan: Topologi jaringan mempengaruhi seberapa cepat data bisa ditransfer dan seberapa stabil jaringan tersebut. Beberapa topologi lebih cocok untuk jaringan dengan lalu lintas data tinggi.
• Skalabilitas Jaringan: Seberapa mudah jaringan bisa diperluas atau dikembangkan di masa depan juga dipengaruhi oleh topologi yang digunakan. Topologi yang fleksibel akan memudahkan penambahan perangkat baru.
• Keandalan Jaringan: Topologi jaringan mempengaruhi tingkat toleransi kesalahan. Beberapa topologi lebih tahan terhadap gangguan jika ada satu perangkat atau koneksi yang bermasalah.
• Kemudahan Pemeliharaan: Topologi yang terstruktur dengan baik akan lebih mudah dipelihara, di-troubleshooting, dan dikelola secara keseluruhan.

Image just for illustration

Jenis-Jenis Topologi Jaringan yang Umum Digunakan¶

Ada beberapa jenis topologi jaringan yang sering dipakai. Masing-masing punya ciri khas dan cocok untuk kebutuhan yang berbeda. Yuk, kita bahas satu per satu:

1. Topologi Bus¶

Topologi bus adalah topologi jaringan yang paling sederhana dan klasik. Semua perangkat dalam jaringan terhubung ke satu kabel utama atau bus. Data dikirimkan melalui kabel ini dan semua perangkat akan menerima sinyal data tersebut. Namun, hanya perangkat yang dituju yang akan memproses data tersebut.

Cara Kerja Topologi Bus¶

Bayangkan sebuah jalan raya lurus panjang. Semua rumah (perangkat) berada di pinggir jalan raya tersebut. Mobil (data) berjalan di jalan raya ini. Setiap rumah bisa melihat mobil yang lewat, tapi hanya rumah yang alamatnya sesuai yang akan menerima paket dari mobil tersebut. Begitulah gambaran sederhana cara kerja topologi bus.

Kelebihan Topologi Bus¶

• Sederhana dan Mudah Diimplementasikan: Konfigurasi topologi bus sangat simpel dan tidak memerlukan banyak kabel atau perangkat tambahan.
• Biaya Instalasi Rendah: Karena menggunakan sedikit kabel, biaya instalasi topologi bus relatif murah.
• Cocok untuk Jaringan Kecil: Topologi bus ideal untuk jaringan kecil dengan jumlah perangkat yang terbatas.

Kekurangan Topologi Bus¶

• Sulit di-Troubleshooting: Jika ada masalah di kabel utama, sulit untuk mencari sumber masalahnya karena semua perangkat terhubung ke kabel yang sama.
• Kinerja Menurun Jika Banyak Perangkat: Semakin banyak perangkat yang terhubung, kinerja jaringan akan menurun karena semua perangkat berbagi media transmisi yang sama.
• Kerentanan Tinggi: Jika kabel utama putus, seluruh jaringan akan lumpuh. Ini adalah titik kegagalan tunggal (single point of failure).
• Keamanan Kurang Baik: Semua perangkat menerima data yang dikirimkan, meskipun hanya perangkat yang dituju yang memprosesnya. Ini bisa menjadi celah keamanan jika ada perangkat yang tidak aman.

Image just for illustration

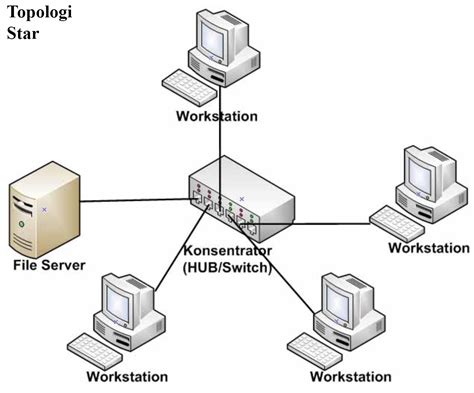

2. Topologi Star¶

Topologi star adalah topologi jaringan yang menggunakan perangkat pusat (biasanya hub atau switch) untuk menghubungkan semua perangkat dalam jaringan. Setiap perangkat terhubung langsung ke perangkat pusat ini. Semua komunikasi antar perangkat harus melalui perangkat pusat.

Cara Kerja Topologi Star¶

Bayangkan sebuah bintang dengan titik pusat di tengah dan ujung-ujung bintang sebagai perangkat. Semua garis yang menghubungkan titik pusat ke ujung bintang adalah jalur komunikasi. Setiap perangkat terhubung langsung ke titik pusat. Jika satu perangkat ingin berkomunikasi dengan perangkat lain, data harus melewati titik pusat terlebih dahulu.

Kelebihan Topologi Star¶

• Mudah di-Troubleshooting: Jika ada masalah di satu perangkat atau kabel, tidak akan mempengaruhi jaringan secara keseluruhan. Masalahnya lebih mudah dilokalisasi.
• Kinerja Lebih Baik: Karena setiap perangkat memiliki koneksi dedicated ke perangkat pusat, kinerja jaringan lebih baik dibandingkan topologi bus, terutama saat banyak perangkat aktif.
• Skalabilitas Lebih Baik: Menambahkan perangkat baru ke jaringan star relatif mudah, cukup hubungkan perangkat baru ke perangkat pusat.
• Keandalan Lebih Baik (dibanding Bus): Jika satu kabel atau perangkat putus, hanya perangkat tersebut yang terpengaruh, jaringan lain tetap berfungsi.

Kekurangan Topologi Star¶

• Bergantung pada Perangkat Pusat: Jika perangkat pusat (hub atau switch) rusak, seluruh jaringan akan lumpuh. Perangkat pusat menjadi titik kegagalan tunggal.
• Biaya Lebih Mahal (dibanding Bus): Membutuhkan perangkat pusat (hub atau switch) yang menambah biaya instalasi. Juga membutuhkan lebih banyak kabel dibandingkan topologi bus.
• Keterbatasan Jumlah Port: Jumlah perangkat yang bisa terhubung terbatas oleh jumlah port yang tersedia di perangkat pusat.

Image just for illustration

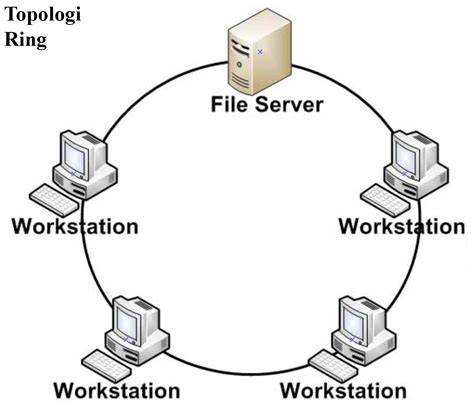

3. Topologi Ring¶

Topologi ring adalah topologi jaringan di mana setiap perangkat terhubung ke dua perangkat lainnya, membentuk lingkaran tertutup. Data dikirimkan secara searah mengelilingi lingkaran dari satu perangkat ke perangkat berikutnya hingga mencapai tujuan.

Cara Kerja Topologi Ring¶

Bayangkan sebuah cincin. Setiap permata di cincin adalah perangkat. Setiap permata terhubung dengan permata di sebelah kanan dan kirinya. Data berjalan mengelilingi cincin, dari satu permata ke permata berikutnya. Setiap permata akan memeriksa apakah data tersebut ditujukan untuknya. Jika tidak, data akan diteruskan ke permata berikutnya.

Kelebihan Topologi Ring¶

• Kinerja Baik pada Lalu Lintas Tinggi: Topologi ring bisa bekerja baik pada jaringan dengan lalu lintas data yang tinggi karena data mengalir searah dan tidak terjadi tabrakan data.
• Mudah Dikelola: Pengelolaan jaringan ring relatif mudah karena alur data terstruktur.
• Tidak Membutuhkan Server Pusat: Topologi ring tidak memerlukan server pusat untuk mengontrol jaringan.

Kekurangan Topologi Ring¶

• Sulit di-Troubleshooting: Jika ada masalah di satu titik dalam lingkaran, sulit untuk mencari sumber masalahnya karena data harus melewati banyak perangkat.
• Kerentanan Tinggi: Jika satu perangkat atau koneksi putus, seluruh jaringan bisa terganggu. Sama seperti topologi bus, ada potensi titik kegagalan tunggal.
• Sulit Ditambahkan Perangkat Baru: Menambahkan atau memindahkan perangkat dalam topologi ring lebih rumit dibandingkan topologi star.
• Ketergantungan pada Setiap Node: Setiap perangkat dalam ring harus berfungsi dengan baik untuk menjaga kelancaran jaringan. Jika satu perangkat mati, bisa mengganggu komunikasi jaringan.

Image just for illustration

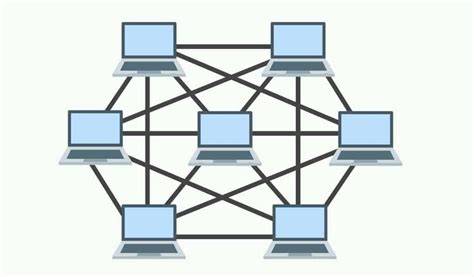

4. Topologi Mesh¶

Topologi mesh adalah topologi jaringan di mana setiap perangkat terhubung ke banyak perangkat lainnya. Bahkan dalam full mesh, setiap perangkat terhubung langsung ke setiap perangkat lain dalam jaringan. Topologi mesh memberikan redundansi dan keandalan yang tinggi.

Cara Kerja Topologi Mesh¶

Bayangkan jaring laba-laba. Setiap titik pertemuan benang adalah perangkat. Setiap benang adalah koneksi langsung antar perangkat. Dalam topologi mesh, setiap perangkat punya banyak jalur alternatif untuk berkomunikasi dengan perangkat lain. Jika satu jalur putus, data masih bisa dikirimkan melalui jalur lain.

Kelebihan Topologi Mesh¶

• Keandalan Sangat Tinggi: Karena ada banyak jalur redundan, topologi mesh sangat tahan terhadap gangguan. Jika satu jalur atau perangkat rusak, jaringan tetap berfungsi.
• Kinerja Baik: Data bisa dikirimkan melalui jalur tercepat dan terpendek karena ada banyak pilihan jalur.
• Keamanan Lebih Baik: Komunikasi antar perangkat bisa dienkripsi dan lebih sulit untuk disadap karena jalur komunikasinya banyak dan beragam.

Kekurangan Topologi Mesh¶

• Biaya Mahal: Membutuhkan banyak kabel dan perangkat keras karena setiap perangkat harus terhubung ke banyak perangkat lain. Implementasi full mesh sangat mahal.
• Kompleksitas Tinggi: Konfigurasi dan pengelolaan topologi mesh sangat kompleks, terutama untuk jaringan yang besar.
• Sulit Diimplementasikan: Implementasi fisik topologi mesh bisa rumit dan memakan waktu, terutama dalam skala besar.

Image just for illustration

5. Topologi Tree (Pohon)¶

Topologi tree atau pohon adalah kombinasi dari topologi star dan bus. Beberapa jaringan star dihubungkan ke sebuah bus utama. Topologi tree membentuk struktur hierarkis seperti pohon dengan akar, cabang, dan daun.

Cara Kerja Topologi Tree¶

Bayangkan sebuah pohon. Akar pohon adalah kabel bus utama. Cabang-cabang pohon adalah jaringan star. Daun-daun pohon adalah perangkat-perangkat dalam jaringan star. Setiap jaringan star terhubung ke bus utama. Komunikasi antar jaringan star harus melalui bus utama.

Kelebihan Topologi Tree¶

• Skalabilitas Baik: Mudah untuk memperluas jaringan dengan menambahkan cabang (jaringan star) baru ke bus utama.
• Hierarki yang Terstruktur: Topologi tree memberikan struktur hierarkis yang memudahkan pengelolaan dan organisasi jaringan.
• Mudah Dikelola (dibanding Mesh): Pengelolaan topologi tree lebih mudah dibandingkan topologi mesh yang kompleks.

Kekurangan Topologi Tree¶

• Bergantung pada Bus Utama: Jika bus utama (akar pohon) rusak, seluruh jaringan akan terpengaruh. Bus utama menjadi titik kegagalan tunggal.
• Kompleksitas Lebih Tinggi (dibanding Star): Konfigurasi dan pengelolaan topologi tree lebih kompleks dibandingkan topologi star sederhana.
• Troubleshooting Lebih Sulit (dibanding Star): Mencari masalah dalam topologi tree bisa lebih rumit dibandingkan jaringan star karena melibatkan banyak segmen jaringan.

Image just for illustration

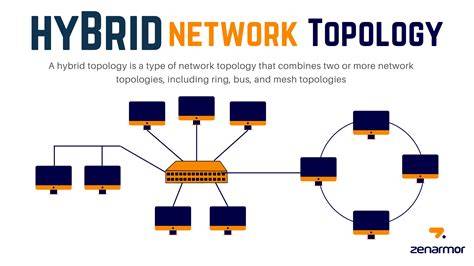

6. Topologi Hybrid¶

Topologi hybrid adalah kombinasi dari dua atau lebih jenis topologi jaringan yang berbeda. Misalnya, jaringan kantor bisa menggunakan topologi star untuk LAN di setiap lantai dan topologi bus untuk menghubungkan antar lantai. Tujuannya adalah untuk menggabungkan kelebihan dari berbagai topologi dan menyesuaikan dengan kebutuhan spesifik.

Cara Kerja Topologi Hybrid¶

Topologi hybrid bekerja dengan menggabungkan cara kerja dari topologi-topologi yang dikombinasikan. Misalnya, dalam kombinasi star dan bus, jaringan star di setiap departemen bekerja seperti jaringan star biasa, dan bus utama menghubungkan jaringan-jaringan star ini. Komunikasi bisa terjadi dalam jaringan star internal atau antar jaringan star melalui bus utama.

Kelebihan Topologi Hybrid¶

• Fleksibilitas Tinggi: Topologi hybrid sangat fleksibel dan bisa disesuaikan dengan kebutuhan jaringan yang beragam.
• Optimasi Kinerja: Kombinasi topologi yang tepat bisa mengoptimalkan kinerja jaringan secara keseluruhan.
• Skalabilitas Maksimal: Topologi hybrid memungkinkan skalabilitas jaringan yang sangat besar dan kompleks.

Kekurangan Topologi Hybrid¶

• Kompleksitas Sangat Tinggi: Konfigurasi, pengelolaan, dan troubleshooting topologi hybrid sangat rumit karena melibatkan berbagai jenis topologi.
• Biaya Mahal: Implementasi topologi hybrid bisa sangat mahal karena membutuhkan berbagai jenis perangkat dan konfigurasi yang kompleks.
• Membutuhkan Keahlian Khusus: Merancang, membangun, dan memelihara topologi hybrid membutuhkan keahlian jaringan yang mendalam.

Image just for illustration

Faktor-Faktor Penting dalam Memilih Topologi Jaringan¶

Memilih topologi jaringan yang tepat itu penting banget. Ada beberapa faktor yang perlu dipertimbangkan sebelum memutuskan topologi mana yang paling cocok untuk kebutuhanmu:

1. Biaya: Biaya instalasi dan perawatan jaringan sangat dipengaruhi oleh jenis topologi yang dipilih. Topologi bus biasanya paling murah, sementara topologi mesh paling mahal.
2. Skalabilitas: Seberapa mudah jaringan bisa diperluas di masa depan? Topologi star dan tree biasanya lebih mudah diskalakan dibandingkan topologi bus atau ring.
3. Keandalan: Seberapa penting jaringan harus selalu berfungsi? Topologi mesh menawarkan keandalan tertinggi, sementara topologi bus paling rentan.
4. Kinerja: Seberapa cepat dan efisien jaringan dalam mentransfer data? Topologi star dan mesh umumnya memberikan kinerja yang lebih baik dibandingkan topologi bus dan ring, terutama pada lalu lintas tinggi.
5. Keamanan: Seberapa aman jaringan dari akses tidak sah dan gangguan? Topologi mesh bisa memberikan keamanan yang lebih baik karena jalur komunikasinya beragam.
6. Jenis Aplikasi: Jenis aplikasi yang akan dijalankan di jaringan juga mempengaruhi pemilihan topologi. Misalnya, jaringan untuk server data center mungkin membutuhkan topologi mesh untuk keandalan tinggi, sementara jaringan rumah mungkin cukup dengan topologi star.
7. Lingkungan: Kondisi lingkungan fisik juga perlu dipertimbangkan. Misalnya, jarak antar perangkat, tata letak ruangan, dan potensi gangguan elektromagnetik.

Tips Memilih dan Mengimplementasikan Topologi Jaringan¶

Berikut beberapa tips yang bisa kamu pertimbangkan saat memilih dan mengimplementasikan topologi jaringan:

• Rencanakan dengan Matang: Sebelum membangun jaringan, rencanakan topologi yang paling sesuai dengan kebutuhan dan anggaran. Pertimbangkan faktor-faktor yang sudah disebutkan di atas.
• Dokumentasikan Jaringan: Buat dokumentasi yang jelas tentang topologi jaringan yang digunakan, termasuk layout fisik, konfigurasi perangkat, dan informasi penting lainnya. Dokumentasi ini akan sangat membantu saat pemeliharaan dan troubleshooting.
• Pertimbangkan Kebutuhan Masa Depan: Pilih topologi yang skalabel dan bisa mengakomodasi pertumbuhan jaringan di masa depan. Jangan hanya fokus pada kebutuhan saat ini.
• Uji Coba Sebelum Implementasi Penuh: Jika memungkinkan, lakukan uji coba skala kecil sebelum mengimplementasikan topologi jaringan secara penuh. Ini membantu mengidentifikasi potensi masalah dan memastikan topologi berfungsi sesuai harapan.
• Pilih Perangkat yang Kompatibel: Pastikan perangkat jaringan yang digunakan (router, switch, kabel, dll.) kompatibel dengan topologi yang dipilih.
• Perhatikan Keamanan Jaringan: Implementasikan langkah-langkah keamanan yang sesuai dengan topologi jaringan yang digunakan. Misalnya, firewall, enkripsi, dan kontrol akses.
• Lakukan Pemeliharaan Rutin: Jaringan perlu dipelihara secara rutin untuk memastikan kinerja dan keandalannya. Lakukan pengecekan kabel, perangkat, dan konfigurasi secara berkala.

Fakta Menarik Seputar Topologi Jaringan¶

• Topologi Bus adalah yang Tertua: Topologi bus adalah salah satu topologi jaringan paling awal yang digunakan. Dulu sangat populer karena kesederhanaannya.
• Internet Menggunakan Topologi Hybrid: Internet adalah contoh jaringan hybrid yang sangat besar dan kompleks. Menggunakan berbagai jenis topologi untuk menghubungkan jutaan jaringan di seluruh dunia.
• Topologi Mesh untuk Jaringan Nirkabel: Topologi mesh semakin populer untuk jaringan nirkabel, terutama untuk area yang luas atau sulit dijangkau kabel. Jaringan mesh Wi-Fi memungkinkan cakupan yang lebih luas dan lebih tahan gangguan.
• Topologi Star Paling Umum di LAN: Topologi star adalah topologi yang paling umum digunakan di jaringan area lokal (LAN) seperti di kantor, sekolah, dan rumah. Mudah dikelola dan memberikan kinerja yang baik.
• Perkembangan Software Defined Networking (SDN) dan Topologi Logis: Dengan SDN, konsep topologi jaringan menjadi lebih fleksibel dan bisa dikonfigurasi secara software. Topologi logis bisa berbeda dari topologi fisik, memberikan fleksibilitas yang lebih besar dalam pengelolaan jaringan.

Kesimpulan¶

Memahami topologi jaringan itu penting banget untuk membangun dan mengelola jaringan komputer yang efektif. Setiap topologi punya kelebihan dan kekurangan masing-masing. Pilihan topologi yang tepat akan tergantung pada kebutuhan spesifik, anggaran, dan skala jaringan yang ingin dibangun. Dengan perencanaan yang matang dan pemahaman yang baik tentang berbagai jenis topologi, kamu bisa membangun jaringan yang handal, efisien, dan sesuai dengan kebutuhanmu.

Yuk, berikan komentar atau pertanyaanmu di bawah! Apa pengalamanmu dengan berbagai topologi jaringan? Atau ada hal lain yang ingin kamu ketahui lebih lanjut? Jangan ragu untuk berbagi ya!
