VTP Itu Apa Sih? Mengenal Lebih Dalam Protocol VLAN Trunking!

Table of Contents

VTP atau VLAN Trunking Protocol adalah protokol yang dikembangkan oleh Cisco untuk mengelola konfigurasi VLAN (Virtual LAN) pada jaringan komputer. Dengan VTP, administrator jaringan dapat menyederhanakan proses penambahan, penghapusan, dan perubahan VLAN di seluruh jaringan. Bayangkan jika Anda memiliki ratusan switch, dan harus mengkonfigurasi VLAN satu per satu. Tentu sangat merepotkan, bukan? Nah, VTP hadir sebagai solusi untuk masalah tersebut.

Pengertian VTP Lebih Dalam¶

Secara sederhana, VTP adalah protokol layer 2 yang memungkinkan switch Cisco untuk saling bertukar informasi konfigurasi VLAN. Informasi ini termasuk nama VLAN, ID VLAN, dan status VLAN. Dengan adanya VTP, perubahan konfigurasi VLAN yang dilakukan pada satu switch (yang dikonfigurasi sebagai server VTP) dapat secara otomatis disebarkan ke switch lain dalam domain VTP yang sama. Ini sangat membantu dalam menjaga konsistensi konfigurasi VLAN di seluruh jaringan, mengurangi potensi kesalahan konfigurasi, dan menghemat waktu administrasi.

Image just for illustration

VTP bekerja dengan prinsip client-server. Dalam domain VTP, terdapat switch yang berperan sebagai server VTP dan switch lain yang berperan sebagai client VTP. Server VTP adalah pusat konfigurasi VLAN. Setiap perubahan VLAN dilakukan pada server VTP, kemudian informasi tersebut diiklankan ke seluruh client VTP. Client VTP kemudian memperbarui konfigurasi VLAN mereka sesuai dengan informasi yang diterima dari server VTP. Selain mode server dan client, ada juga mode transparent yang memiliki fungsi berbeda. Mode transparent ini tidak berpartisipasi dalam pertukaran informasi VTP, namun tetap meneruskan iklan VTP ke switch lain.

Cara Kerja VTP: Iklan dan Sinkronisasi VLAN¶

VTP bekerja dengan mengirimkan pesan iklan (advertisement) melalui trunk link. Trunk link adalah koneksi khusus antara switch yang memungkinkan lalu lintas dari beberapa VLAN untuk melewati koneksi yang sama. Pesan iklan VTP berisi informasi konfigurasi VLAN, seperti nama VLAN, ID VLAN, dan status VLAN. Ada beberapa jenis pesan iklan VTP, diantaranya:

• Summary Advertisement: Pesan iklan ini dikirimkan secara berkala oleh server VTP (secara default setiap 5 menit) atau ketika terjadi perubahan konfigurasi VLAN. Pesan ini berisi ringkasan informasi VLAN dan nomor revisi konfigurasi. Nomor revisi ini penting untuk sinkronisasi.
• Advertisement Request: Client VTP dapat mengirimkan pesan ini untuk meminta informasi konfigurasi VLAN dari server VTP. Biasanya dikirimkan saat switch baru bergabung dengan domain VTP atau saat client kehilangan sinkronisasi.
• Subset Advertisement: Pesan ini dikirimkan oleh server VTP sebagai respons terhadap Advertisement Request atau saat terjadi perubahan konfigurasi VLAN. Pesan ini berisi detail konfigurasi VLAN yang spesifik.

Proses sinkronisasi VLAN terjadi berdasarkan nomor revisi konfigurasi. Setiap kali konfigurasi VLAN di server VTP berubah, nomor revisi akan bertambah. Client VTP akan membandingkan nomor revisi yang diterima dalam pesan iklan dengan nomor revisi yang dimilikinya. Jika nomor revisi yang diterima lebih tinggi, client VTP akan memperbarui konfigurasi VLAN-nya sesuai dengan informasi dari server VTP. Ini memastikan bahwa semua switch dalam domain VTP memiliki konfigurasi VLAN yang konsisten.

Mode-Mode VTP: Server, Client, dan Transparent¶

VTP memiliki tiga mode operasi utama yang menentukan bagaimana switch berpartisipasi dalam domain VTP:

Mode Server¶

Switch yang dikonfigurasi dalam mode server VTP memiliki peran paling aktif dalam domain VTP. Switch server memiliki karakteristik sebagai berikut:

• Membuat, memodifikasi, dan menghapus VLAN: Hanya switch dalam mode server yang dapat digunakan untuk membuat VLAN baru, mengubah konfigurasi VLAN yang ada, atau menghapus VLAN. Perubahan ini kemudian akan diiklankan ke switch lain dalam domain VTP.
• Menyimpan konfigurasi VLAN dalam NVRAM: Konfigurasi VLAN yang dikelola oleh server VTP disimpan dalam Non-Volatile RAM (NVRAM). Ini berarti konfigurasi akan tetap ada meskipun switch dimatikan dan dihidupkan kembali.
• Mengiklankan informasi VLAN: Server VTP secara aktif mengirimkan pesan iklan VTP (summary advertisement dan subset advertisement) untuk menyebarkan informasi konfigurasi VLAN ke switch client dan transparent.
• Menerima iklan VTP: Server VTP juga dapat menerima iklan VTP dari server VTP lain (dalam domain yang sama atau domain yang berbeda, meskipun ini jarang terjadi dan umumnya tidak disarankan untuk domain yang berbeda).

Dalam sebuah domain VTP, idealnya hanya ada satu atau dua switch yang dikonfigurasi sebagai server VTP untuk menghindari konflik konfigurasi. Menjadikan terlalu banyak switch sebagai server VTP dapat meningkatkan risiko kesalahan konfigurasi yang tidak disengaja dan menyulitkan manajemen.

Mode Client¶

Switch dalam mode client VTP berfungsi sebagai penerima informasi konfigurasi VLAN dari server VTP. Karakteristik switch client meliputi:

• Tidak dapat membuat, memodifikasi, atau menghapus VLAN: Switch client hanya dapat mempelajari konfigurasi VLAN dari server VTP. Semua perubahan konfigurasi VLAN harus dilakukan pada server VTP.
• Menyimpan konfigurasi VLAN dalam RAM (secara default, bisa di NVRAM): Secara default, konfigurasi VLAN yang dipelajari oleh client VTP disimpan dalam Random Access Memory (RAM). Ini berarti jika switch client di-restart, konfigurasi VLAN akan hilang kecuali dikonfigurasi untuk menyimpan di NVRAM. Namun, setelah menerima iklan VTP dari server, konfigurasi akan kembali terisi.
• Menerima dan meneruskan iklan VTP: Client VTP menerima iklan VTP dari server VTP dan meneruskannya ke switch VTP lain. Ini memungkinkan penyebaran informasi VLAN ke seluruh domain VTP yang lebih luas.
• Tidak mengiklankan konfigurasi VLAN: Client VTP tidak mengirimkan iklan VTP sendiri. Mereka hanya mengandalkan iklan dari server VTP.

Mode client adalah mode yang paling umum digunakan untuk switch dalam jaringan VTP. Mode ini memudahkan pengelolaan VLAN terpusat dan memastikan konsistensi konfigurasi di seluruh jaringan.

Mode Transparent¶

Mode transparent VTP menawarkan pendekatan yang berbeda dalam pengelolaan VLAN. Switch dalam mode transparent memiliki karakteristik unik:

• Membuat, memodifikasi, dan menghapus VLAN secara lokal: Switch transparent dapat membuat, memodifikasi, dan menghapus VLAN secara independen, dan konfigurasi VLAN ini hanya berlaku secara lokal pada switch tersebut. Perubahan ini tidak diiklankan ke switch VTP lain.
• Tidak berpartisipasi dalam sinkronisasi VLAN: Switch transparent tidak mempelajari konfigurasi VLAN dari server VTP dan tidak memperbarui konfigurasi VLAN-nya berdasarkan iklan VTP.
• Meneruskan iklan VTP: Meskipun tidak berpartisipasi dalam sinkronisasi, switch transparent tetap meneruskan iklan VTP yang diterimanya ke switch VTP lain. Ini memungkinkan iklan VTP untuk mencapai switch lain dalam domain VTP meskipun ada switch transparent di antaranya.
• Berguna untuk VLAN lokal atau jaringan yang kompleks: Mode transparent berguna dalam situasi di mana Anda ingin memiliki VLAN yang dikonfigurasi secara lokal pada switch tertentu tanpa memengaruhi domain VTP yang lebih luas. Ini juga berguna dalam jaringan yang kompleks dengan topologi yang beragam.

Mode transparent sering digunakan dalam skenario seperti:

• Switch perbatasan (edge switch): Switch yang terhubung ke jaringan di luar domain VTP, di mana konfigurasi VLAN lokal diperlukan dan tidak boleh disebarkan ke domain VTP.
• Jaringan multi-vendor: Jika jaringan Anda menggunakan switch dari vendor selain Cisco yang tidak mendukung VTP, Anda dapat menggunakan switch Cisco dalam mode transparent untuk menghubungkan segmen jaringan yang berbeda tanpa mengganggu VTP.
• Pengujian dan pengembangan: Mode transparent memungkinkan Anda untuk melakukan pengujian dan pengembangan konfigurasi VLAN secara lokal tanpa memengaruhi jaringan produksi VTP.

Manfaat Menggunakan VTP¶

Penggunaan VTP menawarkan sejumlah manfaat signifikan dalam pengelolaan jaringan VLAN, terutama dalam jaringan skala menengah hingga besar:

• Sederhana dan Efisien: VTP menyederhanakan administrasi VLAN secara signifikan. Administrator hanya perlu mengkonfigurasi VLAN pada server VTP, dan perubahan tersebut secara otomatis disebarkan ke switch lain. Ini menghemat waktu dan upaya yang diperlukan untuk mengkonfigurasi VLAN secara manual pada setiap switch.
• Konsistensi Konfigurasi: VTP memastikan konsistensi konfigurasi VLAN di seluruh jaringan. Dengan sinkronisasi otomatis, risiko kesalahan konfigurasi akibat konfigurasi VLAN yang tidak konsisten antar switch dapat diminimalkan. Konsistensi ini penting untuk menjaga kinerja dan keamanan jaringan.
• Mengurangi Kesalahan Konfigurasi: Konfigurasi VLAN manual rentan terhadap kesalahan manusia. VTP mengurangi risiko kesalahan konfigurasi dengan memusatkan pengelolaan VLAN dan mengotomatiskan penyebaran konfigurasi. Ini membantu mencegah masalah jaringan yang disebabkan oleh kesalahan konfigurasi VLAN.
• Skalabilitas Jaringan: VTP mempermudah penambahan switch baru ke jaringan. Switch baru yang dikonfigurasi sebagai client VTP secara otomatis akan mempelajari konfigurasi VLAN dari server VTP dan dapat langsung berpartisipasi dalam jaringan VLAN. Ini meningkatkan skalabilitas jaringan dan mempermudah ekspansi jaringan di masa depan.
• Manajemen Terpusat: VTP menyediakan mekanisme manajemen VLAN terpusat. Administrator dapat mengelola semua VLAN dari satu atau beberapa server VTP, yang mempermudah pemantauan, pemecahan masalah, dan pengelolaan konfigurasi VLAN secara keseluruhan.

Image just for illustration

Kekurangan Menggunakan VTP¶

Meskipun VTP memiliki banyak manfaat, ada juga beberapa kekurangan dan pertimbangan yang perlu diperhatikan:

• Risiko Penyebaran Kesalahan Konfigurasi: Jika terjadi kesalahan konfigurasi pada server VTP, kesalahan tersebut dapat dengan cepat menyebar ke seluruh domain VTP. Kesalahan seperti penghapusan VLAN yang penting secara tidak sengaja dapat menyebabkan gangguan jaringan yang signifikan. Oleh karena itu, penting untuk berhati-hati dan melakukan perencanaan yang matang saat mengkonfigurasi server VTP.
• Masalah Keamanan Potensial: VTP tidak memiliki mekanisme otentikasi atau enkripsi secara default. Ini berarti iklan VTP dapat dipalsukan atau dimanipulasi oleh pihak yang tidak berwenang jika tidak ada langkah keamanan tambahan yang diterapkan. Dalam lingkungan yang sensitif terhadap keamanan, pertimbangkan untuk menonaktifkan VTP atau menerapkan langkah keamanan tambahan seperti VTP Pruning atau VTP Password.
• Ketergantungan pada Cisco: VTP adalah protokol proprietary Cisco. Meskipun banyak vendor jaringan lain telah mengimplementasikan fitur serupa, VTP secara spesifik hanya didukung secara penuh oleh perangkat Cisco. Jika jaringan Anda terdiri dari perangkat dari berbagai vendor, Anda mungkin perlu mempertimbangkan solusi manajemen VLAN yang lebih vendor-agnostic.
• Kompleksitas dalam Jaringan Besar dan Kompleks: Dalam jaringan yang sangat besar dan kompleks dengan banyak domain VTP dan konfigurasi VLAN yang rumit, pengelolaan VTP bisa menjadi lebih kompleks. Perencanaan dan dokumentasi yang baik sangat penting untuk memastikan pengelolaan VTP yang efektif dalam skala besar.
• Overhead Jaringan: Iklan VTP secara berkala menggunakan bandwidth jaringan, meskipun biasanya dalam jumlah kecil. Dalam jaringan yang sangat padat atau dengan bandwidth terbatas, overhead VTP perlu dipertimbangkan, meskipun biasanya tidak menjadi masalah utama.

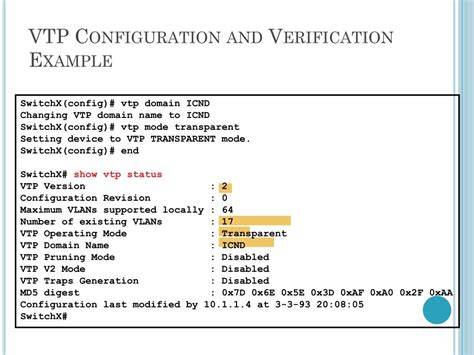

Konfigurasi Dasar VTP¶

Konfigurasi VTP relatif sederhana. Berikut adalah langkah-langkah konfigurasi dasar VTP pada switch Cisco:

1. Pilih Mode VTP: Tentukan peran switch dalam domain VTP. Pilih mode server untuk switch pusat konfigurasi VLAN, mode client untuk switch yang menerima konfigurasi, atau mode transparent untuk switch yang tidak berpartisipasi dalam sinkronisasi. Gunakan perintah vtp mode {server | client | transparent} dalam mode konfigurasi global.

   Switch(config)# vtp mode server


2. Konfigurasi Domain VTP: Tetapkan nama domain VTP untuk switch. Semua switch dalam domain VTP yang sama harus memiliki nama domain VTP yang sama. Gunakan perintah vtp domain <nama_domain> dalam mode konfigurasi global.

   Switch(config)# vtp domain namadomain_jaringan


3. Konfigurasi Password VTP (Opsional tetapi Disarankan): Untuk meningkatkan keamanan, atur password VTP. Password ini harus sama pada semua switch dalam domain VTP. Gunakan perintah vtp password <password> dalam mode konfigurasi global.

   Switch(config)# vtp password rahasia123


4. Verifikasi Konfigurasi VTP: Gunakan perintah show vtp status dalam mode privileged EXEC untuk memverifikasi konfigurasi VTP dan status operasional. Periksa informasi seperti mode VTP, domain VTP, password VTP, nomor revisi konfigurasi, dan statistik iklan VTP.

   Switch# show vtp status


Pastikan trunk link dikonfigurasi dengan benar antara switch untuk memungkinkan iklan VTP diteruskan. Gunakan perintah switchport mode trunk pada interface switch yang terhubung ke switch lain untuk mengaktifkan trunking.

Tips Menggunakan VTP Secara Efektif¶

Berikut beberapa tips untuk menggunakan VTP secara efektif dan menghindari masalah umum:

• Rencanakan Domain VTP dengan Baik: Rencanakan struktur domain VTP Anda dengan hati-hati. Tentukan berapa banyak domain VTP yang diperlukan dan switch mana yang akan menjadi server VTP dan client VTP. Hindari domain VTP yang terlalu besar dan kompleks jika memungkinkan.
• Gunakan Password VTP: Selalu gunakan password VTP untuk mengamankan domain VTP Anda dan mencegah akses tidak sah atau manipulasi iklan VTP.
• Batasi Jumlah Server VTP: Batasi jumlah switch yang dikonfigurasi sebagai server VTP dalam satu domain. Idealnya, cukup satu atau dua server VTP untuk redundansi. Terlalu banyak server VTP dapat meningkatkan risiko kesalahan konfigurasi dan konflik.
• Verifikasi Konfigurasi Sebelum Menerapkan Perubahan: Selalu verifikasi konfigurasi VLAN dan VTP sebelum menerapkan perubahan pada server VTP. Gunakan perintah show vlan brief dan show vtp status untuk memastikan konfigurasi sudah benar sebelum menyimpan konfigurasi.
• Dokumentasikan Konfigurasi VTP: Dokumentasikan konfigurasi VTP Anda dengan jelas, termasuk nama domain VTP, password VTP (simpan dengan aman), dan peran setiap switch dalam domain VTP. Dokumentasi yang baik akan sangat membantu dalam pemecahan masalah dan pengelolaan jaringan di masa depan.
• Pertimbangkan Mode Transparent untuk Switch Perbatasan: Gunakan mode transparent untuk switch yang terhubung ke jaringan di luar domain VTP atau untuk switch yang memerlukan konfigurasi VLAN lokal yang tidak boleh disebarkan ke domain VTP.
• Gunakan VTP Pruning (Opsional): VTP Pruning dapat digunakan untuk mengurangi lalu lintas iklan VTP yang tidak perlu. Dengan VTP Pruning, iklan VLAN hanya dikirimkan melalui trunk link jika ada port aktif dalam VLAN tersebut pada sisi lain trunk link. Ini dapat meningkatkan efisiensi jaringan, terutama dalam jaringan besar dengan banyak VLAN.

Studi Kasus atau Contoh Penggunaan VTP¶

Studi Kasus: Jaringan Kantor Cabang Perusahaan

Sebuah perusahaan memiliki kantor pusat dan beberapa kantor cabang. Kantor pusat memiliki infrastruktur jaringan yang besar dengan ratusan switch Cisco. Setiap kantor cabang memiliki beberapa switch Cisco yang terhubung ke kantor pusat melalui koneksi WAN.

Dalam skenario ini, VTP sangat berguna untuk mengelola VLAN di seluruh jaringan perusahaan. Kantor pusat dapat memiliki satu atau dua switch yang dikonfigurasi sebagai server VTP. Semua switch di kantor cabang dan switch lain di kantor pusat dikonfigurasi sebagai client VTP.

Ketika administrator jaringan di kantor pusat membuat VLAN baru atau mengubah konfigurasi VLAN, perubahan tersebut secara otomatis disebarkan ke semua switch client di kantor cabang dan kantor pusat melalui VTP. Ini memastikan bahwa semua switch memiliki konfigurasi VLAN yang konsisten, mempermudah pengelolaan jaringan, dan mengurangi potensi kesalahan konfigurasi.

Contoh Penggunaan: Laboratorium Komputer Universitas

Sebuah universitas memiliki beberapa laboratorium komputer yang menggunakan switch Cisco. Setiap laboratorium perlu memiliki VLAN sendiri untuk memisahkan lalu lintas jaringan dan meningkatkan keamanan.

Dalam kasus ini, setiap laboratorium dapat dianggap sebagai domain VTP terpisah atau semua laboratorium dapat berada dalam domain VTP yang sama. Jika setiap laboratorium memiliki domain VTP sendiri, maka konfigurasi VLAN di setiap laboratorium dapat dikelola secara independen. Jika semua laboratorium berada dalam domain VTP yang sama, maka pengelolaan VLAN dapat dipusatkan.

Dalam kedua kasus, VTP mempermudah pengelolaan VLAN di laboratorium komputer dan memastikan konfigurasi VLAN yang konsisten di setiap laboratorium atau di seluruh universitas (tergantung pada desain domain VTP).

Kesimpulan¶

VTP adalah protokol yang sangat berguna untuk menyederhanakan pengelolaan VLAN dalam jaringan Cisco. Dengan VTP, administrator jaringan dapat memusatkan konfigurasi VLAN, memastikan konsistensi konfigurasi, dan mengurangi risiko kesalahan konfigurasi. Meskipun ada beberapa kekurangan dan pertimbangan keamanan yang perlu diperhatikan, manfaat VTP dalam efisiensi dan skalabilitas jaringan seringkali jauh lebih besar, terutama dalam jaringan skala menengah hingga besar. Memahami cara kerja VTP, mode-modenya, dan praktik terbaik penggunaannya akan sangat membantu dalam mengelola jaringan VLAN secara efektif.

Bagaimana pengalaman Anda dengan VTP? Apakah Anda memiliki tips atau trik lain dalam menggunakan VTP? Silakan bagikan di kolom komentar di bawah!
