Dalam dunia elektronika, kita sering mendengar istilah-istilah seperti volt, ampere, ohm, dan lain sebagainya. Tapi, pernahkah kamu mendengar tentang Henry (H) atau Milihenry (mH)? Mungkin terdengar asing, namun satuan ini sangat penting terutama jika kamu tertarik dengan rangkaian listrik dan komponen elektronika. Artikel ini akan membahas secara mendalam mengenai apa itu sebenarnya mH atau milihenry, dan mengapa satuan ini penting dalam berbagai aplikasi elektronika.

Memahami Induktansi: Konsep Dasar di Balik Milihenry¶

Sebelum kita membahas lebih jauh tentang milihenry, kita perlu memahami konsep dasar yang melatarbelakanginya, yaitu induktansi. Induktansi adalah sifat suatu komponen atau rangkaian listrik yang menentang perubahan arus listrik yang melewatinya. Bayangkan sebuah sungai yang sedang tenang. Jika tiba-tiba kamu mencoba mendorong air sungai tersebut dengan cepat, air akan memberikan perlawanan. Induktansi dalam rangkaian listrik bekerja mirip seperti itu.

Induktansi ini muncul karena adanya medan magnet yang dihasilkan oleh arus listrik. Ketika arus listrik mengalir melalui konduktor, seperti kawat, akan terbentuk medan magnet di sekitarnya. Jika arus listrik berubah, medan magnet ini juga akan berubah. Perubahan medan magnet inilah yang kemudian membangkitkan tegangan listrik yang berlawanan dengan perubahan arus aslinya. Tegangan yang dibangkitkan ini disebut tegangan induksi atau tegangan balik (back EMF).

Image just for illustration

Besarnya induktansi suatu komponen ditentukan oleh beberapa faktor, seperti:

• Jumlah lilitan kumparan: Semakin banyak lilitan pada kumparan, semakin besar induktansinya. Ini karena semakin banyak lilitan berarti semakin banyak medan magnet yang dihasilkan dan saling berinteraksi.
• Geometri kumparan: Bentuk dan ukuran kumparan juga mempengaruhi induktansi. Kumparan yang lebih panjang dan sempit cenderung memiliki induktansi yang lebih tinggi dibandingkan kumparan yang pendek dan lebar dengan jumlah lilitan yang sama.
• Material inti kumparan: Material inti yang digunakan di dalam kumparan juga sangat berpengaruh. Material feromagnetik seperti besi atau ferit dapat meningkatkan induktansi secara signifikan dibandingkan dengan inti udara. Ini karena material feromagnetik memiliki permeabilitas magnetik yang tinggi, yang berarti mereka lebih mudah untuk “menghantarkan” medan magnet.

Henry (H) dan Milihenry (mH): Satuan Induktansi¶

Satuan standar untuk induktansi dalam Sistem Internasional (SI) adalah Henry (H), dinamakan untuk menghormati ilmuwan Amerika, Joseph Henry, yang melakukan penelitian penting tentang induksi elektromagnetik. Satu Henry didefinisikan sebagai induktansi suatu rangkaian di mana tegangan sebesar satu volt dihasilkan ketika arus listrik berubah dengan laju satu ampere per detik.

Namun, dalam prakteknya, induktansi sebesar satu Henry seringkali terlalu besar untuk banyak aplikasi elektronika. Oleh karena itu, kita lebih sering menggunakan satuan yang lebih kecil, yaitu milihenry (mH). Mili adalah awalan metrik yang berarti seperseribu (1/1000). Jadi, 1 milihenry (mH) sama dengan 0.001 Henry (H), atau 1 H = 1000 mH. Satuan milihenry lebih praktis digunakan karena nilai induktansi komponen elektronika seperti induktor dan transformator seringkali berada dalam rentang milihenry atau bahkan mikrohenry (µH).

Image just for illustration

Selain milihenry, ada juga satuan lain yang lebih kecil seperti mikrohenry (µH) dan nanohenry (nH). Hubungan antara satuan-satuan ini adalah sebagai berikut:

• 1 Henry (H) = 1000 milihenry (mH)
• 1 milihenry (mH) = 1000 mikrohenry (µH)
• 1 mikrohenry (µH) = 1000 nanohenry (nH)

Jadi, milihenry adalah satuan yang berada di antara Henry dan mikrohenry, dan seringkali menjadi satuan yang paling relevan dan praktis dalam desain rangkaian elektronika sehari-hari.

Mengapa Milihenry Penting dalam Elektronika?¶

Milihenry sangat penting dalam elektronika karena banyak komponen dan rangkaian listrik yang memanfaatkan sifat induktansi untuk berbagai fungsi. Komponen yang secara khusus dirancang untuk memiliki induktansi tertentu disebut induktor atau kumparan. Induktor adalah salah satu komponen pasif dasar dalam elektronika, selain resistor dan kapasitor.

Berikut adalah beberapa aplikasi penting dari induktansi dan milihenry dalam elektronika:

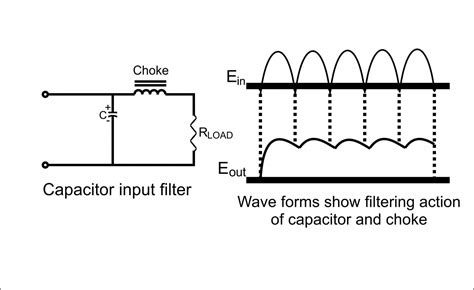

1. Filter¶

Induktor, seringkali dikombinasikan dengan kapasitor, digunakan untuk membuat filter listrik. Filter digunakan untuk memilih frekuensi sinyal tertentu dan menolak frekuensi sinyal lainnya. Ada berbagai jenis filter, seperti filter low-pass (melewatkan frekuensi rendah, menolak frekuensi tinggi), filter high-pass (melewatkan frekuensi tinggi, menolak frekuensi rendah), filter band-pass (melewatkan rentang frekuensi tertentu), dan filter band-stop (menolak rentang frekuensi tertentu).

Dalam filter, nilai induktansi induktor (biasanya dalam milihenry atau mikrohenry) dan kapasitansi kapasitor menentukan frekuensi cut-off filter tersebut. Frekuensi cut-off adalah frekuensi batas yang memisahkan frekuensi yang dilewatkan dan frekuensi yang ditolak oleh filter. Filter sangat penting dalam berbagai aplikasi, seperti:

• Audio: Filter digunakan dalam amplifier audio, equalizer, dan crossover speaker untuk memisahkan sinyal audio ke frekuensi yang berbeda (bass, midrange, treble).
• Komunikasi: Filter digunakan dalam sistem komunikasi radio dan televisi untuk memilih frekuensi sinyal yang diinginkan dan menolak sinyal interferensi.
• Power Supply: Filter digunakan dalam power supply untuk menghaluskan tegangan output dan menghilangkan noise atau riak tegangan.

Image just for illustration

2. Transformator¶

Transformator adalah komponen yang menggunakan induktansi untuk mentransfer energi listrik dari satu rangkaian ke rangkaian lain melalui induksi elektromagnetik. Transformator terdiri dari dua atau lebih kumparan yang dililitkan pada inti magnetik yang sama. Kumparan yang menerima energi listrik disebut kumparan primer, dan kumparan yang mengeluarkan energi listrik disebut kumparan sekunder.

Prinsip kerja transformator didasarkan pada induksi mutual. Perubahan arus listrik pada kumparan primer menghasilkan perubahan medan magnet, yang kemudian menginduksi tegangan listrik pada kumparan sekunder. Rasio tegangan antara kumparan primer dan sekunder bergantung pada rasio jumlah lilitan kumparan. Transformator digunakan untuk:

• Menaikkan atau menurunkan tegangan: Transformator step-up digunakan untuk menaikkan tegangan (misalnya dari tegangan listrik PLN ke tegangan tinggi untuk transmisi jarak jauh), dan transformator step-down digunakan untuk menurunkan tegangan (misalnya dari tegangan tinggi transmisi ke tegangan rendah untuk penggunaan rumah tangga).
• Isolasi listrik: Transformator dapat memberikan isolasi listrik antara rangkaian primer dan sekunder, yang penting untuk keamanan dan mencegah gangguan.
• Matching impedansi: Transformator dapat digunakan untuk mencocokkan impedansi antara dua rangkaian, yang penting untuk transfer daya maksimum.

Nilai induktansi kumparan transformator (dalam Henry atau milihenry) mempengaruhi karakteristik dan kinerja transformator, seperti efisiensi dan kemampuan transfer daya.

Image just for illustration

3. Rangkaian Tuning (Penyetelan)¶

Dalam rangkaian radio penerima dan pemancar, induktor dan kapasitor sering digunakan dalam rangkaian tuning atau rangkaian resonansi. Rangkaian tuning digunakan untuk memilih frekuensi radio tertentu yang diinginkan. Ketika rangkaian tuning berada dalam resonansi pada frekuensi tertentu, rangkaian akan memberikan impedansi terendah pada frekuensi tersebut, sehingga sinyal frekuensi tersebut akan dilewatkan dengan mudah.

Nilai induktansi induktor (biasanya dalam mikrohenry atau milihenry) dan kapasitansi kapasitor dalam rangkaian tuning menentukan frekuensi resonansi rangkaian tersebut. Frekuensi resonansi (f) dapat dihitung menggunakan rumus:

f = 1 / (2π√(LC))

di mana:

• f adalah frekuensi resonansi (dalam Hertz)
• L adalah induktansi (dalam Henry)
• C adalah kapasitansi (dalam Farad)

Dengan mengubah nilai induktansi atau kapasitansi, kita dapat mengubah frekuensi resonansi rangkaian tuning, sehingga memungkinkan kita untuk memilih frekuensi radio yang berbeda.

Image just for illustration

4. Choke (Pencekik)¶

Choke adalah jenis induktor yang dirancang khusus untuk menghambat atau mencekik frekuensi tinggi atau noise dalam rangkaian listrik, sambil melewatkan frekuensi rendah atau DC. Choke sering digunakan dalam power supply untuk mengurangi riak tegangan dan noise, serta dalam filter EMI (Electromagnetic Interference) untuk mencegah gangguan elektromagnetik.

Choke biasanya memiliki induktansi yang cukup besar (dalam milihenry atau Henry) dan resistansi DC yang rendah. Induktansi yang besar memberikan impedansi tinggi terhadap frekuensi tinggi, sehingga frekuensi tinggi akan dihambat. Resistansi DC yang rendah memastikan bahwa choke tidak menyebabkan penurunan tegangan yang signifikan pada frekuensi rendah atau DC.

Image just for illustration

5. Penyimpanan Energi¶

Induktor juga dapat digunakan untuk menyimpan energi dalam bentuk medan magnet. Energi yang tersimpan dalam induktor sebanding dengan kuadrat arus listrik yang melewatinya dan induktansi induktor. Rumus energi yang tersimpan (E) dalam induktor adalah:

E = ½ * L * I²

di mana:

• E adalah energi yang tersimpan (dalam Joule)
• L adalah induktansi (dalam Henry)
• I adalah arus listrik (dalam Ampere)

Prinsip penyimpanan energi dalam induktor ini dimanfaatkan dalam beberapa aplikasi, seperti:

• Switching power supply: Induktor digunakan untuk menyimpan energi dan mentransfernya ke output power supply dengan efisien.
• Boost converter dan buck converter: Induktor adalah komponen kunci dalam rangkaian converter DC-DC ini untuk mengatur tegangan.
• Flyback converter: Induktor (dalam bentuk transformator flyback) digunakan untuk menyimpan energi dan menyediakan isolasi dalam power supply flyback.

Faktor-faktor yang Mempengaruhi Nilai Milihenry Induktor¶

Seperti yang telah disebutkan sebelumnya, nilai induktansi suatu induktor (dalam milihenry atau satuan lainnya) dipengaruhi oleh beberapa faktor desain dan material. Memahami faktor-faktor ini penting untuk memilih atau merancang induktor yang tepat untuk aplikasi tertentu.

• Jumlah Lilitan: Semakin banyak lilitan kawat pada kumparan, semakin tinggi induktansinya. Hubungan antara jumlah lilitan (N) dan induktansi (L) kira-kira kuadratik (L ∝ N²). Jadi, menggandakan jumlah lilitan akan meningkatkan induktansi sekitar empat kali lipat.
• Diameter Kumparan: Diameter kumparan juga mempengaruhi induktansi. Kumparan dengan diameter yang lebih besar cenderung memiliki induktansi yang lebih tinggi, meskipun efeknya tidak sebesar jumlah lilitan.
• Panjang Kumparan: Semakin pendek kumparan (dengan jumlah lilitan dan diameter yang sama), semakin tinggi induktansinya. Ini karena medan magnet lebih terkonsentrasi dalam ruang yang lebih kecil.
• Bentuk Kumparan: Bentuk kumparan juga berpengaruh. Kumparan berbentuk solenoid (silinder panjang) cenderung memiliki induktansi yang lebih tinggi dibandingkan kumparan berbentuk toroidal (donat) dengan dimensi yang sama.
• Material Inti: Material inti kumparan memiliki pengaruh yang sangat besar terhadap induktansi. Inti udara memiliki permeabilitas magnetik yang rendah, sehingga induktansinya relatif rendah. Penggunaan material feromagnetik seperti ferit sebagai inti dapat meningkatkan induktansi secara signifikan (hingga ratusan atau ribuan kali lipat) karena permeabilitas magnetiknya yang tinggi. Jenis material inti yang berbeda juga memiliki karakteristik frekuensi dan saturasi yang berbeda, yang perlu dipertimbangkan dalam pemilihan induktor.

Image just for illustration

Membaca Nilai Milihenry pada Induktor¶

Induktor, terutama yang berukuran kecil, seringkali tidak memiliki penandaan nilai induktansi yang jelas seperti resistor atau kapasitor. Namun, ada beberapa cara untuk mengetahui nilai induktansi induktor:

1. Kode Warna: Beberapa induktor menggunakan kode warna, mirip dengan resistor, untuk menunjukkan nilai induktansinya. Sistem kode warna induktor sedikit berbeda dengan resistor, dan tabel kode warna induktor perlu dirujuk untuk interpretasi yang benar.
2. Penandaan Numerik: Induktor yang lebih besar mungkin memiliki penandaan numerik langsung yang menunjukkan nilai induktansinya, biasanya diikuti dengan satuan (misalnya “100mH” atau “2.2mH”).
3. Menggunakan LCR Meter: Cara paling akurat untuk mengukur nilai induktansi induktor adalah dengan menggunakan LCR meter. LCR meter adalah alat ukur elektronik yang dapat mengukur induktansi (L), kapasitansi (C), dan resistansi (R) suatu komponen. LCR meter akan memberikan pembacaan nilai induktansi secara langsung dalam Henry, milihenry, atau mikrohenry.

Jika kamu bekerja dengan rangkaian elektronika yang melibatkan induktor, memiliki LCR meter sangat berguna untuk mengidentifikasi nilai induktansi komponen dan memastikan bahwa komponen yang digunakan sesuai dengan desain rangkaian.

Tips Praktis dalam Menggunakan Induktor Milihenry¶

Berikut adalah beberapa tips praktis yang perlu diperhatikan saat menggunakan induktor dengan nilai milihenry dalam rangkaian elektronika:

• Pilih Induktor dengan Toleransi yang Tepat: Induktor, seperti komponen pasif lainnya, memiliki toleransi nilai induktansi. Pilih induktor dengan toleransi yang sesuai dengan kebutuhan aplikasi. Untuk aplikasi yang presisi, pilih induktor dengan toleransi yang lebih kecil.
• Perhatikan Arus Saturasi: Setiap induktor memiliki arus saturasi maksimum. Jika arus yang melewati induktor melebihi arus saturasi, induktansi induktor akan menurun secara signifikan, dan induktor mungkin tidak berfungsi dengan baik. Pastikan untuk memilih induktor dengan arus saturasi yang cukup tinggi untuk aplikasi yang direncanakan.
• Pertimbangkan Frekuensi Kerja: Induktor memiliki karakteristik frekuensi yang berbeda. Induktor ferit, misalnya, umumnya cocok untuk frekuensi yang lebih rendah hingga menengah, sementara induktor inti udara atau induktor inti besi serbuk mungkin lebih cocok untuk frekuensi yang lebih tinggi. Pilih jenis induktor yang sesuai dengan frekuensi kerja rangkaian.
• Perhatikan Resistansi DC (DCR): Induktor memiliki resistansi DC yang kecil namun tidak nol. Resistansi DC ini dapat menyebabkan penurunan tegangan dan kehilangan daya dalam rangkaian. Untuk aplikasi yang sensitif terhadap efisiensi daya, pilih induktor dengan resistansi DC yang rendah.
• Lindungi Induktor dari Medan Magnet Eksternal: Medan magnet eksternal dapat mempengaruhi nilai induktansi induktor dan menyebabkan gangguan dalam rangkaian. Jika memungkinkan, lindungi induktor dari medan magnet eksternal dengan menggunakan shielding atau menempatkannya jauh dari sumber medan magnet yang kuat.

Fakta Menarik Seputar Induktansi dan Milihenry¶

• Konsep induktansi pertama kali ditemukan oleh Michael Faraday dan Joseph Henry secara terpisah pada tahun 1830-an. Penemuan mereka membuka jalan bagi perkembangan teknologi listrik dan elektronika modern.
• Induktansi adalah salah satu dari tiga sifat dasar rangkaian listrik pasif, selain resistansi dan kapasitansi. Ketiga sifat ini, yang sering disebut sebagai komponen pasif, membentuk dasar dari banyak rangkaian elektronika.
• Induktor tidak ideal, dan selalu memiliki resistansi dan kapasitansi parasitik selain induktansi utama. Komponen parasitik ini dapat mempengaruhi kinerja induktor, terutama pada frekuensi tinggi.
• Penggunaan induktor dalam rangkaian elektronika telah berkembang pesat sejak penemuan transistor dan rangkaian terpadu. Induktor miniatur dan surface mount sekarang banyak digunakan dalam perangkat elektronik portabel dan aplikasi lainnya yang membutuhkan ukuran kecil dan efisiensi tinggi.

Kesimpulan¶

Milihenry (mH) adalah satuan induktansi yang sangat penting dalam dunia elektronika. Memahami konsep induktansi dan bagaimana milihenry digunakan dalam berbagai aplikasi seperti filter, transformator, rangkaian tuning, dan choke adalah fundamental bagi siapa pun yang tertarik dengan desain dan analisis rangkaian listrik. Dengan pengetahuan yang baik tentang milihenry dan induktor, kamu akan lebih siap untuk merancang dan membangun rangkaian elektronika yang berfungsi dengan baik dan efisien.

Semoga artikel ini memberikan pemahaman yang komprehensif tentang apa yang dimaksud dengan milihenry dan mengapa satuan ini penting. Jika kamu memiliki pertanyaan atau pengalaman menarik terkait penggunaan induktor atau milihenry, jangan ragu untuk berbagi di kolom komentar di bawah!
