Valve Timing: Mengenal Lebih Dalam, Performa Mesin Lebih Mantap!

Table of Contents

Valve timing, atau dalam bahasa Indonesianya waktu buka tutup katup, adalah pengaturan waktu yang tepat untuk membuka dan menutup katup pada mesin pembakaran dalam. Katup ini penting banget karena mengatur masuknya campuran udara dan bahan bakar ke ruang bakar, serta keluarnya gas sisa pembakaran. Pengaturan waktu yang pas ini krusial untuk performa mesin yang optimal.

Pentingnya Valve Timing dalam Mesin¶

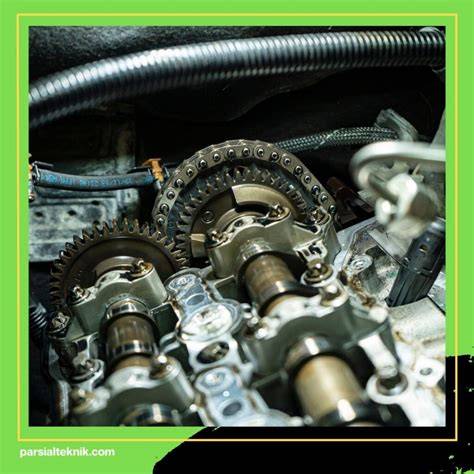

Image just for illustration

Kenapa sih valve timing ini penting banget? Bayangin deh, mesin itu kayak orkestra yang kompleks. Semua komponen harus bekerja sama secara harmonis biar menghasilkan suara yang indah, eh maksudnya performa mesin yang bagus. Nah, valve timing ini adalah dirigennya, yang memastikan katup-katup ini membuka dan menutup pada saat yang tepat.

Valve timing yang tepat akan memberikan beberapa keuntungan:

• Efisiensi Pembakaran Meningkat: Dengan timing yang pas, campuran udara dan bahan bakar masuk ke ruang bakar pada waktu yang optimal. Ini memastikan pembakaran lebih sempurna dan menghasilkan tenaga maksimal dengan bahan bakar yang efisien.
• Tenaga Mesin Lebih Optimal: Saat katup membuka dan menutup dengan presisi, mesin bisa “bernapas” lebih baik. Ini berarti lebih banyak udara dan bahan bakar yang bisa masuk, dan gas buang lebih lancar keluar. Hasilnya, tenaga mesin meningkat secara signifikan.
• Emisi Gas Buang Lebih Rendah: Pembakaran yang efisien tidak hanya hemat bahan bakar, tapi juga menghasilkan emisi gas buang yang lebih bersih. Valve timing yang baik membantu mengurangi polusi udara yang dihasilkan oleh kendaraan bermotor.
• Performa Mesin Lebih Halus: Timing yang akurat membuat mesin bekerja lebih halus dan minim getaran. Ini karena proses pembakaran terjadi secara lebih teratur dan seimbang di setiap silinder.
• Respons Gas Lebih Baik: Dengan valve timing yang tepat, mesin jadi lebih responsif terhadap injakan pedal gas. Akselerasi jadi lebih cepat dan perpindahan gigi terasa lebih mulus.

Singkatnya, valve timing itu kayak resep rahasia untuk bikin mesin jadi jagoan. Tanpa pengaturan waktu yang pas, mesin bisa loyo, boros bensin, dan emisinya jelek.

Komponen Utama dalam Sistem Valve Timing¶

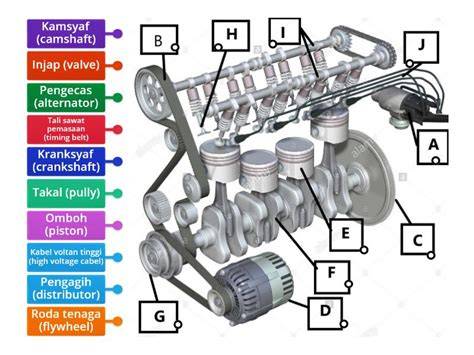

Image just for illustration

Sistem valve timing ini nggak cuma katup doang, tapi ada beberapa komponen lain yang bekerja sama. Ibaratnya, ini tim inti yang memastikan semua berjalan lancar:

1. Camshaft (Poros Cam): Ini adalah jantungnya sistem valve timing. Camshaft berbentuk silinder dengan tonjolan-tonjolan yang disebut lobes atau cam. Putaran camshaft inilah yang menekan katup untuk membukanya. Jumlah dan bentuk cam lobe menentukan durasi dan lift katup. Biasanya, ada camshaft untuk katup masuk (intake) dan camshaft untuk katup buang (exhaust).

2. Valves (Katup): Ini dia aktor utamanya! Ada dua jenis katup utama:

   • Intake Valve (Katup Masuk): Bertugas membuka saluran masuk agar campuran udara dan bahan bakar bisa masuk ke ruang bakar.
   • Exhaust Valve (Katup Buang): Bertugas membuka saluran keluar agar gas sisa pembakaran bisa keluar dari ruang bakar.

3. Valve Lifters (Pengangkat Katup): Komponen ini terletak antara cam lobe dan katup. Fungsinya adalah meneruskan gerakan dari cam lobe ke katup. Ada beberapa jenis valve lifter, seperti hydraulic lifter (lifter hidrolik) dan solid lifter (lifter padat). Hydraulic lifter menggunakan tekanan oli untuk menjaga celah katup tetap optimal, sedangkan solid lifter membutuhkan penyetelan celah katup secara manual.

4. Rocker Arms (Lengan Ayun): Beberapa mesin menggunakan rocker arm untuk meneruskan gerakan dari valve lifter ke katup. Rocker arm berbentuk seperti lengan yang berayun, dan rasio rocker arm bisa mempengaruhi lift katup.

5. Timing Belt atau Timing Chain (Sabuk atau Rantai Timing): Komponen ini menghubungkan crankshaft (poros engkol) dengan camshaft. Fungsinya adalah memastikan putaran crankshaft dan camshaft sinkron. Timing belt terbuat dari karet yang diperkuat serat, sedangkan timing chain terbuat dari logam. Timing chain biasanya lebih awet daripada timing belt, tapi timing belt cenderung lebih senyap.

6. Valve Springs (Pegas Katup): Pegas ini bertugas menutup katup setelah dibuka oleh camshaft. Valve spring harus cukup kuat untuk menutup katup dengan cepat dan rapat, terutama pada putaran mesin tinggi.

Semua komponen ini bekerja sama secara presisi untuk membuka dan menutup katup pada waktu yang tepat. Kerusakan pada salah satu komponen bisa mengganggu kinerja valve timing dan menyebabkan masalah pada mesin.

Jenis-Jenis Valve Timing¶

Image just for illustration

Seiring perkembangan teknologi otomotif, valve timing juga mengalami evolusi. Sekarang, ada beberapa jenis valve timing yang digunakan pada mesin modern:

1. Fixed Valve Timing (Valve Timing Tetap): Ini adalah jenis valve timing yang paling sederhana dan konvensional. Pada sistem ini, timing pembukaan dan penutupan katup sudah ditentukan secara permanen oleh desain camshaft. Artinya, timing katup tidak berubah meskipun putaran mesin atau beban mesin berubah. Sistem ini relatif murah dan mudah perawatannya, tapi kurang optimal dalam berbagai kondisi operasional mesin.

2. Variable Valve Timing (VVT) atau Adjustable Valve Timing (AVT) (Valve Timing Variabel atau Valve Timing yang Dapat Disesuaikan): Ini adalah teknologi yang lebih canggih dan banyak digunakan pada mesin modern. VVT memungkinkan timing pembukaan dan penutupan katup untuk berubah secara dinamis sesuai dengan kondisi operasional mesin. Sistem ini biasanya menggunakan mekanisme hidrolik atau elektrik untuk memutar camshaft relatif terhadap crankshaft. Dengan VVT, mesin bisa mendapatkan performa optimal di berbagai putaran mesin, efisiensi bahan bakar yang lebih baik, dan emisi gas buang yang lebih rendah. Ada berbagai jenis sistem VVT, seperti:

   • Cam Phasing: Sistem ini memutar camshaft maju atau mundur untuk mengubah timing katup.
   • Cam Profile Switching: Sistem ini menggunakan camshaft dengan dua atau lebih profil cam yang berbeda. Sistem akan beralih antar profil cam tergantung pada kondisi mesin.
   • Valvetronic (BMW): Sistem ini mengatur lift katup secara variabel, bukan hanya timingnya.
   • VTEC (Honda): Sistem ini menggabungkan cam profile switching dengan cam phasing untuk kontrol valve timing yang lebih fleksibel.

3. Variable Valve Lift (VVL) (Lift Katup Variabel): Selain mengatur timing, beberapa sistem juga bisa mengatur lift katup, yaitu seberapa jauh katup membuka. VVL memungkinkan mesin untuk mengontrol jumlah udara dan bahan bakar yang masuk ke ruang bakar dengan lebih presisi. Sistem ini biasanya dikombinasikan dengan VVT untuk performa mesin yang lebih optimal.

Teknologi VVT dan VVL ini terus berkembang dan semakin canggih. Produsen mobil terus berinovasi untuk menciptakan sistem valve timing yang lebih efisien dan responsif.

Cara Kerja Valve Timing: Siklus 4-Tak¶

Image just for illustration

Untuk memahami cara kerja valve timing, kita perlu melihat siklus kerja mesin 4-tak. Siklus 4-tak terdiri dari empat langkah utama:

1. Intake Stroke (Langkah Hisap):

   • Piston bergerak dari Titik Mati Atas (TMA) ke Titik Mati Bawah (TMB).
   • Intake valve (katup masuk) terbuka, memungkinkan campuran udara dan bahan bakar masuk ke ruang bakar.
   • Exhaust valve (katup buang) tertutup.

2. Compression Stroke (Langkah Kompresi):

   • Piston bergerak dari TMB ke TMA.
   • Intake valve dan exhaust valve keduanya tertutup.
   • Campuran udara dan bahan bakar di dalam ruang bakar dikompresi.

3. Combustion/Power Stroke (Langkah Pembakaran/Tenaga):

   • Saat piston mendekati TMA, busi memercikkan api dan membakar campuran udara dan bahan bakar yang terkompresi.
   • Pembakaran ini menghasilkan ledakan yang mendorong piston kembali ke TMB.
   • Intake valve dan exhaust valve keduanya tetap tertutup.
   • Langkah ini menghasilkan tenaga yang memutar crankshaft.

4. Exhaust Stroke (Langkah Buang):

   • Piston bergerak dari TMB ke TMA.
   • Exhaust valve (katup buang) terbuka, memungkinkan gas sisa pembakaran keluar dari ruang bakar.
   • Intake valve (katup masuk) tertutup.

Valve timing mengatur kapan katup intake dan exhaust membuka dan menutup pada setiap langkah siklus. Timing ini diukur dalam derajat crankshaft (°) sebelum atau sesudah Titik Mati Atas (TMA) atau Titik Mati Bawah (TMB).

Contoh sederhana timing katup:

• Intake Valve Open (IVO): Katup masuk mulai membuka sebelum TMA pada langkah hisap. Ini memungkinkan udara dan bahan bakar mulai masuk lebih awal.
• Intake Valve Close (IVC): Katup masuk menutup setelah TMB pada langkah kompresi. Ini memanfaatkan momentum aliran udara dan bahan bakar untuk memaksimalkan pengisian ruang bakar.
• Exhaust Valve Open (EVO): Katup buang mulai membuka sebelum TMB pada langkah tenaga. Ini memberikan waktu yang cukup untuk gas buang keluar sebelum langkah buang dimulai.
• Exhaust Valve Close (EVC): Katup buang menutup setelah TMA pada langkah buang. Ini membantu memastikan semua gas buang telah keluar dari ruang bakar.

Overlap: Ada periode singkat di mana kedua katup intake dan exhaust terbuka secara bersamaan, yang disebut valve overlap. Overlap ini terjadi di sekitar TMA antara langkah buang dan langkah hisap. Overlap yang tepat dapat membantu meningkatkan efisiensi pembakaran dan performa mesin, terutama pada putaran mesin tinggi.

Faktor-Faktor yang Mempengaruhi Valve Timing¶

Image just for illustration

Desain valve timing itu bukan asal-asalan, tapi mempertimbangkan banyak faktor biar mesin bisa bekerja optimal. Beberapa faktor penting yang mempengaruhi valve timing antara lain:

1. Putaran Mesin (RPM): Pada putaran mesin rendah, waktu yang tersedia untuk pengisian dan pengosongan silinder lebih banyak. Sementara pada putaran mesin tinggi, waktu menjadi sangat terbatas. Valve timing harus disesuaikan agar mesin tetap efisien dan bertenaga di berbagai rentang RPM. Sistem VVT sangat berguna di sini karena bisa menyesuaikan timing katup secara dinamis.

2. Beban Mesin: Saat beban mesin tinggi (misalnya saat menanjak atau membawa beban berat), mesin membutuhkan tenaga yang lebih besar. Valve timing bisa dioptimalkan untuk menghasilkan torsi maksimal pada beban tinggi. Saat beban mesin rendah (misalnya saat cruising di jalan datar), valve timing bisa dioptimalkan untuk efisiensi bahan bakar.

3. Desain Ruang Bakar: Bentuk dan ukuran ruang bakar juga mempengaruhi valve timing yang optimal. Desain ruang bakar yang berbeda membutuhkan aliran udara dan bahan bakar yang berbeda pula.

4. Jenis Bahan Bakar: Oktan bahan bakar juga bisa mempengaruhi valve timing. Bahan bakar dengan oktan tinggi lebih tahan terhadap detonasi, sehingga memungkinkan penggunaan valve timing yang lebih agresif untuk meningkatkan performa.

5. Target Performa dan Emisi: Produsen mobil harus menyeimbangkan antara performa mesin, efisiensi bahan bakar, dan emisi gas buang. Valve timing adalah salah satu faktor kunci untuk mencapai keseimbangan ini. Misalnya, valve timing yang dirancang untuk performa tinggi mungkin mengorbankan efisiensi bahan bakar dan emisi. Sebaliknya, valve timing yang dirancang untuk efisiensi bahan bakar mungkin mengorbankan sedikit performa.

6. Regulasi Emisi: Standar emisi yang semakin ketat memaksa produsen mobil untuk mengembangkan teknologi valve timing yang lebih canggih untuk mengurangi emisi gas buang.

Desain valve timing adalah proses rekayasa yang kompleks dan melibatkan banyak perhitungan dan pengujian. Insinyur otomotif terus mengembangkan valve timing yang lebih canggih untuk meningkatkan performa mesin, efisiensi bahan bakar, dan mengurangi emisi.

Tips dan Trik terkait Valve Timing¶

Image just for illustration

Meskipun valve timing umumnya diatur secara otomatis oleh sistem pada mobil modern, ada beberapa tips dan trik terkait valve timing yang perlu kamu tahu, terutama kalau kamu suka modifikasi atau punya mobil tua:

1. Perawatan Timing Belt/Chain Rutin: Timing belt atau chain adalah komponen penting dalam sistem valve timing. Periksa kondisi timing belt/chain secara berkala sesuai dengan rekomendasi pabrikan. Ganti timing belt/chain sesuai jadwal untuk mencegah putus atau aus, yang bisa menyebabkan kerusakan mesin yang parah.

2. Penyetelan Celah Katup (Valve Lash Adjustment): Pada mesin dengan solid lifter, celah katup perlu disetel secara berkala. Celah katup yang tidak tepat bisa mempengaruhi valve timing dan performa mesin. Ikuti panduan penyetelan celah katup yang direkomendasikan oleh pabrikan.

3. Modifikasi Camshaft: Untuk penggemar modifikasi mesin, mengganti camshaft dengan profil cam yang berbeda adalah cara populer untuk mengubah valve timing dan performa mesin. Camshaft aftermarket dengan durasi dan lift yang lebih besar bisa meningkatkan tenaga mesin pada putaran tinggi, tapi mungkin mengorbankan torsi pada putaran rendah dan efisiensi bahan bakar.

4. Tuning ECU (Engine Control Unit): Pada mobil modern dengan VVT, timing katup biasanya dikontrol oleh ECU. Tuning ECU bisa memungkinkan penyesuaian parameter VVT untuk mendapatkan performa mesin yang lebih optimal atau efisiensi bahan bakar yang lebih baik. Tapi, hati-hati saat tuning ECU, karena setting yang salah bisa merusak mesin.

5. Perhatikan Tanda-tanda Masalah Valve Timing: Beberapa tanda masalah valve timing antara lain:

   • Mesin sulit dihidupkan atau misfire.
   • Performa mesin menurun, terutama pada putaran tinggi.
   • Suara mesin kasar atau tidak normal.
   • Konsumsi bahan bakar meningkat.
   • Lampu check engine menyala.
     Jika kamu mengalami tanda-tanda ini, segera periksakan mobil ke bengkel untuk diperiksa sistem valve timingnya.

Penting: Modifikasi valve timing, terutama penggantian camshaft atau tuning ECU, harus dilakukan oleh mekanik yang berpengalaman. Setting valve timing yang salah bisa menyebabkan kerusakan mesin yang serius.

Sejarah dan Perkembangan Valve Timing¶

Image just for illustration

Konsep valve timing sudah ada sejak awal mula mesin pembakaran dalam. Mesin-mesin awal menggunakan mekanisme katup yang sederhana dengan timing yang tetap. Seiring waktu, teknologi valve timing terus berkembang untuk meningkatkan efisiensi dan performa mesin.

• Awal Mula (Akhir Abad ke-19 - Awal Abad ke-20): Mesin-mesin awal menggunakan katup samping (side valve atau flathead valve) dan mekanisme valve timing yang sangat sederhana. Timing katupnya tetap dan tidak bisa diubah.

• Overhead Valve (OHV) (Awal Abad ke-20): Pengembangan overhead valve (OHV) atau katup di atas kepala silinder memungkinkan desain ruang bakar yang lebih efisien dan valve timing yang lebih baik.

• Overhead Camshaft (OHC) (Awal Abad ke-20): Overhead camshaft (OHC) atau poros cam di atas kepala silinder memberikan kontrol yang lebih langsung dan presisi terhadap katup. OHC memungkinkan putaran mesin yang lebih tinggi dan desain valve timing yang lebih kompleks.

• Double Overhead Camshaft (DOHC) (Pertengahan Abad ke-20): Double overhead camshaft (DOHC) atau dua poros cam di atas kepala silinder memungkinkan kontrol independen terhadap katup masuk dan katup buang. DOHC memberikan fleksibilitas yang lebih besar dalam desain valve timing dan memungkinkan performa mesin yang lebih tinggi.

• Variable Valve Timing (VVT) (Akhir Abad ke-20 - Sekarang): Teknologi Variable Valve Timing (VVT) menjadi terobosan besar dalam valve timing. VVT memungkinkan timing katup untuk berubah secara dinamis, meningkatkan efisiensi dan performa mesin di berbagai kondisi operasional. VVT terus berkembang dan menjadi fitur standar pada banyak mesin modern.

• Variable Valve Lift (VVL) (Awal Abad ke-21 - Sekarang): Variable Valve Lift (VVL) adalah perkembangan lebih lanjut dari VVT. VVL memungkinkan pengaturan lift katup secara variabel, memberikan kontrol yang lebih presisi terhadap aliran udara dan bahan bakar.

Perkembangan valve timing ini terus berlanjut. Produsen mobil terus berinovasi untuk menciptakan sistem valve timing yang lebih canggih, efisien, dan responsif untuk memenuhi tuntutan performa, efisiensi bahan bakar, dan regulasi emisi yang semakin ketat.

Fakta Menarik tentang Valve Timing¶

Image just for illustration

Valve timing itu mungkin terdengar teknis dan membosankan, tapi ternyata ada beberapa fakta menarik lho:

• Overlapping Katup untuk Performa Tinggi: Mesin balap atau mesin performa tinggi sering menggunakan valve timing dengan overlap katup yang besar. Overlap ini bisa meningkatkan aliran udara pada putaran tinggi dan menghasilkan tenaga yang lebih besar. Tapi, overlap yang terlalu besar bisa menyebabkan idle mesin menjadi kasar dan emisi gas buang meningkat.

• Desmodromic Valve Timing: Ducati, produsen motor terkenal dari Italia, menggunakan sistem desmodromic valve timing pada beberapa motornya. Sistem ini menggunakan mekanisme mekanis untuk membuka dan menutup katup, bukan hanya pegas katup seperti sistem konvensional. Desmodromic valve timing memungkinkan kontrol katup yang lebih presisi pada putaran mesin tinggi dan menghindari valve float (katup melayang).

• Valve Timing pada Mesin Pesawat Terbang: Mesin pesawat terbang juga menggunakan valve timing, tapi dengan pertimbangan yang berbeda. Mesin pesawat terbang sering beroperasi pada ketinggian tinggi dengan tekanan udara yang rendah. Valve timing pada mesin pesawat terbang dirancang untuk memaksimalkan efisiensi pada kondisi ketinggian tinggi.

• Valve Timing dan Efisiensi Bahan Bakar: Valve timing yang dioptimalkan bisa meningkatkan efisiensi bahan bakar secara signifikan. Sistem VVT modern bisa mengatur valve timing untuk memaksimalkan efisiensi bahan bakar saat cruising atau beban rendah, dan memaksimalkan performa saat akselerasi atau beban tinggi.

• Valve Timing dan Suara Mesin: Valve timing juga mempengaruhi suara mesin. Mesin dengan valve timing yang agresif (misalnya dengan durasi cam yang besar) cenderung menghasilkan suara yang lebih galak dan bertenaga.

• Valve Timing di Masa Depan: Penelitian dan pengembangan valve timing terus berlanjut. Beberapa inovasi potensial di masa depan termasuk sistem valve timing elektrik sepenuhnya (tanpa camshaft) dan sistem valve timing yang dikontrol secara digital untuk presisi dan fleksibilitas yang lebih tinggi.

Valve timing adalah area yang terus berkembang dalam teknologi otomotif. Inovasi di bidang ini terus mendorong batasan performa mesin, efisiensi bahan bakar, dan emisi gas buang.

Gimana? Udah lebih paham kan tentang valve timing? Kalau ada pertanyaan atau pengalaman menarik soal valve timing, jangan ragu buat berbagi di kolom komentar ya!
