WPS & PQR: Mengenal Lebih Dekat, Apa Sih Bedanya? Panduan Lengkap!

Table of Contents

Memahami WPS (Welding Procedure Specification)¶

Definisi WPS¶

WPS atau Welding Procedure Specification adalah dokumen penting dalam dunia pengelasan. Secara sederhana, WPS bisa diibaratkan sebagai resep atau instruksi detail tentang bagaimana cara melakukan pengelasan yang benar dan aman untuk suatu pekerjaan tertentu. Dokumen ini berisi langkah-langkah spesifik yang harus diikuti oleh juru las agar menghasilkan sambungan las yang berkualitas dan memenuhi standar yang ditetapkan.

Image just for illustration

WPS tidak dibuat secara asal-asalan. Pembuatannya didasarkan pada berbagai pertimbangan teknis, mulai dari jenis material yang akan dilas, ketebalan material, posisi pengelasan, jenis pengisi las yang digunakan, hingga parameter pengelasan seperti arus, tegangan, dan kecepatan pengelasan. Semua detail ini dicantumkan dalam WPS agar pengelasan dapat dilakukan secara konsisten dan terukur.

Komponen Utama dalam WPS¶

Sebuah WPS yang lengkap biasanya terdiri dari beberapa bagian penting. Bagian-bagian ini memastikan bahwa semua aspek pengelasan telah dipertimbangkan dan didokumentasikan dengan baik. Beberapa komponen utama dalam WPS antara lain:

• Informasi Umum: Bagian ini mencakup informasi dasar seperti nomor WPS, tanggal pembuatan, revisi, nama perusahaan, dan deskripsi pekerjaan yang dilas.
• Material Dasar: Detail tentang jenis material yang akan dilas, termasuk spesifikasi material dan ketebalannya. Informasi ini krusial karena jenis material sangat mempengaruhi teknik dan parameter pengelasan yang dibutuhkan.
• Filler Metal (Bahan Pengisi Las): Jenis dan spesifikasi bahan pengisi las yang akan digunakan. Pemilihan bahan pengisi las harus sesuai dengan material dasar agar menghasilkan sambungan yang kuat dan tahan lama.
• Posisi Pengelasan: Posisi pengelasan (misalnya posisi datar, horizontal, vertikal, atau overhead) sangat mempengaruhi teknik pengelasan. WPS akan menentukan posisi pengelasan yang diizinkan.
• Parameter Pengelasan: Ini adalah jantung dari WPS. Bagian ini mencantumkan parameter-parameter penting seperti arus listrik, tegangan, kecepatan pengelasan, jenis gas pelindung (jika ada), dan teknik pengelasan (misalnya jenis gerakan elektroda). Parameter ini harus diikuti dengan presisi untuk hasil yang optimal.
• Teknik Pengelasan: Instruksi mengenai teknik pengelasan yang spesifik, seperti jenis sambungan las (butt joint, fillet weld, dll.), jumlah lintasan las (number of passes), dan teknik pembersihan antar lintasan las.
• Preheat dan Interpass Temperature: Jika diperlukan, WPS akan mencantumkan suhu pemanasan awal (preheat) dan suhu antar lintasan las (interpass temperature). Pemanasan ini penting untuk material tertentu untuk mencegah keretakan dan meningkatkan kualitas las.
• Postweld Heat Treatment (PWHT): Untuk aplikasi tertentu, WPS mungkin juga mencantumkan instruksi mengenai perlakuan panas setelah pengelasan (PWHT). PWHT bertujuan untuk menghilangkan tegangan sisa pada sambungan las dan memperbaiki sifat mekaniknya.

Mengapa WPS Penting?¶

WPS bukan sekadar dokumen formalitas. Keberadaannya sangat penting dalam menjamin kualitas dan keamanan pekerjaan pengelasan. Berikut beberapa alasan mengapa WPS sangat penting:

• Standarisasi: WPS memastikan bahwa semua juru las mengikuti prosedur yang sama. Ini penting untuk menghasilkan sambungan las yang konsisten dan seragam, terlepas dari siapa yang melakukan pengelasan.
• Kualitas Terjamin: Dengan mengikuti WPS, risiko kesalahan pengelasan dapat diminimalisir. Parameter dan teknik yang telah ditentukan dalam WPS telah teruji dan dirancang untuk menghasilkan sambungan las yang kuat, tahan lama, dan sesuai dengan spesifikasi yang diinginkan.
• Keamanan: Pengelasan yang tidak benar dapat menimbulkan risiko serius, seperti kegagalan struktur atau kebocoran pada sistem bertekanan. WPS membantu memastikan bahwa pengelasan dilakukan dengan aman dan meminimalkan risiko kecelakaan kerja.
• Kepatuhan terhadap Kode dan Standar: Banyak industri memiliki kode dan standar pengelasan yang ketat. WPS membantu perusahaan untuk memenuhi persyaratan ini dan memastikan bahwa pekerjaan pengelasan mereka sesuai dengan regulasi yang berlaku.
• Efisiensi: Dengan panduan yang jelas dari WPS, juru las dapat bekerja lebih efisien dan mengurangi waktu pengerjaan ulang akibat kesalahan pengelasan.
• Dokumentasi: WPS berfungsi sebagai dokumentasi resmi prosedur pengelasan yang telah digunakan. Ini penting untuk keperluan audit, inspeksi, dan sebagai referensi di masa mendatang.

Mengenal PQR (Procedure Qualification Record)¶

Definisi PQR¶

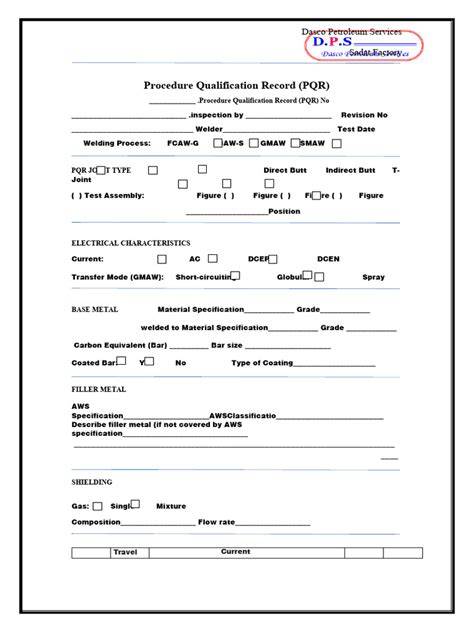

PQR atau Procedure Qualification Record adalah dokumen yang mencatat hasil pengujian dari suatu prosedur pengelasan yang telah dilakukan berdasarkan WPS. Jadi, PQR adalah bukti bahwa WPS yang telah dibuat benar-benar efektif dalam menghasilkan sambungan las yang memenuhi standar kualitas yang ditetapkan. PQR berisi data-data aktual dari pengujian sambungan las yang dibuat mengikuti WPS.

Image just for illustration

Singkatnya, WPS adalah rencana atau instruksi pengelasan, sedangkan PQR adalah laporan hasil uji dari pelaksanaan rencana tersebut. PQR membuktikan bahwa WPS yang dirancang dapat menghasilkan lasan yang diterima. Tanpa PQR yang valid, sebuah WPS tidak dapat dianggap qualified atau memenuhi syarat untuk digunakan dalam produksi.

Isi dari PQR¶

PQR mencatat berbagai informasi penting yang diperoleh dari pengujian sambungan las. Informasi ini mencakup:

• Informasi Umum: Sama seperti WPS, PQR juga memiliki informasi umum seperti nomor PQR, nomor WPS yang diacu, tanggal pengujian, nama perusahaan, dan deskripsi pekerjaan.
• Detail Pengelasan: PQR mencatat parameter pengelasan aktual yang digunakan saat pembuatan sampel las, seperti jenis mesin las, jenis elektroda, arus, tegangan, kecepatan pengelasan, dan posisi pengelasan. Informasi ini harus sesuai dengan rentang parameter yang ditentukan dalam WPS.
• Hasil Pengujian NDT (Non-Destructive Testing): PQR mencantumkan hasil pengujian tanpa merusak (NDT) yang dilakukan pada sambungan las, seperti visual inspection (inspeksi visual), radiographic testing (uji radiografi), ultrasonic testing (uji ultrasonik), atau magnetic particle testing (uji partikel magnetik). Hasil pengujian ini menunjukkan apakah sambungan las bebas dari cacat internal dan permukaan yang signifikan.
• Hasil Pengujian Destructive Testing (DT): PQR juga mencatat hasil pengujian merusak (DT) yang dilakukan pada sampel las. Pengujian DT meliputi tensile test (uji tarik) untuk mengukur kekuatan tarik sambungan, bend test (uji tekuk) untuk menguji daktilitas sambungan, dan impact test (uji impak) untuk mengukur ketahanan sambungan terhadap beban kejut. Hasil pengujian DT harus memenuhi nilai minimum yang ditetapkan oleh standar atau kode yang berlaku.
• Analisis Komposisi Kimia dan Uji Kekerasan (Jika Diperlukan): Untuk aplikasi tertentu, PQR mungkin juga mencantumkan hasil analisis komposisi kimia material las dan hasil uji kekerasan sambungan las.

Kapan PQR Diperlukan?¶

PQR diperlukan dalam berbagai situasi, terutama ketika kualitas dan keamanan sambungan las sangat kritikal. Beberapa situasi di mana PQR wajib dibuat antara lain:

• Pekerjaan Pengelasan Struktural: Dalam proyek konstruksi bangunan, jembatan, atau struktur baja lainnya, PQR sangat penting untuk memastikan kekuatan dan integritas struktur.
• Pekerjaan Pengelasan Piping dan Pressure Vessel: Dalam industri minyak dan gas, petrokimia, atau pembangkit listrik, pengelasan sistem perpipaan dan bejana tekan harus memenuhi standar yang sangat ketat. PQR diperlukan untuk membuktikan bahwa prosedur pengelasan yang digunakan aman dan andal.
• Industri Manufaktur: Dalam pembuatan peralatan dan mesin industri, PQR seringkali diperlukan untuk memastikan kualitas dan kinerja produk.
• Kepatuhan terhadap Kode dan Standar: Banyak kode dan standar pengelasan, seperti ASME, AWS, dan ISO, mewajibkan penggunaan WPS yang di-qualified oleh PQR.
• Proyek dengan Spesifikasi Khusus: Beberapa proyek mungkin memiliki spesifikasi khusus yang mengharuskan penggunaan WPS dan PQR, meskipun tidak diwajibkan oleh kode atau standar umum.

Perbedaan Utama antara WPS dan PQR¶

Meskipun WPS dan PQR saling berkaitan erat, keduanya memiliki fungsi dan karakteristik yang berbeda. Memahami perbedaan ini penting untuk memahami proses kualifikasi prosedur pengelasan secara keseluruhan.

Fungsi yang Berbeda¶

• WPS: Berfungsi sebagai instruksi atau rencana pengelasan. WPS memberikan panduan langkah demi langkah tentang bagaimana melakukan pengelasan dengan benar.
• PQR: Berfungsi sebagai bukti atau catatan hasil pengujian. PQR menunjukkan bahwa WPS yang telah dibuat mampu menghasilkan sambungan las yang memenuhi persyaratan kualitas.

Waktu Pembuatan¶

• WPS: Dibuat sebelum proses pengelasan produksi dimulai. WPS harus dirancang dan disetujui sebelum digunakan untuk mengelas komponen atau struktur yang sebenarnya.
• PQR: Dibuat setelah sampel las berdasarkan WPS selesai dibuat dan diuji. PQR dihasilkan dari pengujian sambungan las yang dibuat secara khusus untuk tujuan kualifikasi prosedur.

Hubungan Saling Terkait¶

WPS dan PQR memiliki hubungan yang sangat erat dan saling melengkapi. WPS tidak akan valid tanpa PQR yang mendukungnya. Prosesnya adalah:

1. Pembuatan WPS: Langkah pertama adalah membuat WPS yang merinci prosedur pengelasan yang diusulkan.
2. Pengelasan Sampel Uji: Sampel uji las dibuat mengikuti WPS yang telah dibuat.
3. Pengujian Sampel Uji: Sampel uji las diuji melalui berbagai metode pengujian NDT dan DT.
4. Pembuatan PQR: Hasil pengujian dicatat dalam PQR. Jika hasil pengujian memenuhi kriteria penerimaan, maka PQR dianggap pass atau qualified.
5. WPS Qualified: Dengan adanya PQR yang qualified, maka WPS yang diacu oleh PQR juga menjadi qualified dan dapat digunakan untuk pengelasan produksi.

Tabel Perbedaan WPS dan PQR¶

Fitur	WPS (Welding Procedure Specification)	PQR (Procedure Qualification Record)
Fungsi	Instruksi/Rencana Pengelasan	Bukti/Catatan Hasil Pengujian
Waktu Pembuatan	Sebelum Pengelasan Produksi	Setelah Pengujian Sampel Las
Isi Utama	Parameter dan Teknik Pengelasan	Hasil Pengujian (NDT & DT)
Tujuan	Panduan Pengelasan yang Benar	Memvalidasi WPS
Status	Rencana	Laporan Hasil

Proses Kualifikasi Prosedur Pengelasan: Dari WPS ke PQR¶

Proses kualifikasi prosedur pengelasan adalah serangkaian langkah yang harus dilalui untuk memastikan bahwa prosedur pengelasan yang digunakan benar-benar efektif dan menghasilkan sambungan las yang berkualitas. Proses ini melibatkan pembuatan WPS, pengelasan sampel uji, pengujian sampel uji, dan pembuatan PQR.

Langkah-langkah Utama¶

1. Pembuatan WPS: Tim pengelasan atau welding engineer membuat WPS berdasarkan spesifikasi pekerjaan, kode dan standar yang berlaku, serta pengalaman dan pengetahuan teknis.
2. Pengelasan Sampel Uji (Test Coupon): Juru las yang qualified membuat sampel uji las (test coupon) mengikuti WPS yang telah dibuat. Material, filler metal, dan parameter pengelasan harus sesuai dengan WPS.
3. Inspeksi Visual (Visual Inspection): Sampel uji las pertama kali diperiksa secara visual untuk memastikan tidak ada cacat permukaan seperti retak, porositas, atau undercut yang signifikan.
4. Pengujian NDT (Non-Destructive Testing): Sampel uji las selanjutnya diuji dengan metode NDT seperti radiografi atau ultrasonik untuk mendeteksi cacat internal.
5. Pengujian DT (Destructive Testing): Setelah lulus pengujian NDT (jika diperlukan), sampel uji las kemudian dipotong dan dipersiapkan untuk pengujian DT seperti uji tarik, uji tekuk, dan uji impak.
6. Evaluasi Hasil Pengujian: Hasil pengujian NDT dan DT dievaluasi untuk memastikan bahwa mereka memenuhi kriteria penerimaan yang ditetapkan dalam kode atau standar yang berlaku.
7. Pembuatan PQR: Jika hasil pengujian memenuhi kriteria penerimaan, maka PQR dibuat untuk mencatat semua data pengelasan dan hasil pengujian. PQR ini menjadi bukti bahwa WPS yang diacu telah qualified.
8. WPS Qualified: Dengan adanya PQR yang qualified, WPS yang diacu menjadi qualified dan dapat digunakan untuk pengelasan produksi.

Pentingnya Pengujian dan Inspeksi¶

Pengujian dan inspeksi adalah bagian integral dari proses kualifikasi prosedur pengelasan. Tanpa pengujian yang memadai, tidak ada cara untuk memastikan bahwa sambungan las memenuhi persyaratan kualitas yang ditetapkan. Pengujian dan inspeksi membantu untuk:

• Mendeteksi Cacat: Pengujian NDT dan DT dirancang untuk mendeteksi berbagai jenis cacat las, baik cacat permukaan maupun cacat internal.
• Memverifikasi Kekuatan dan Daktilitas: Pengujian DT seperti uji tarik dan uji tekuk memverifikasi bahwa sambungan las memiliki kekuatan dan daktilitas yang cukup untuk menahan beban kerja yang diharapkan.
• Memastikan Kualitas: Pengujian dan inspeksi secara keseluruhan memastikan bahwa prosedur pengelasan yang digunakan menghasilkan sambungan las yang berkualitas dan memenuhi standar yang berlaku.
• Mencegah Kegagalan: Dengan mengidentifikasi dan menghilangkan potensi cacat melalui pengujian, risiko kegagalan sambungan las di kemudian hari dapat diminimalisir.

mermaid graph LR A[Buat WPS] --> B(Las Sampel Uji); B --> C{Inspeksi Visual}; C -- Lulus --> D{Pengujian NDT}; C -- Gagal --> F[Revisi WPS]; D -- Lulus --> E{Pengujian DT}; D -- Gagal --> F; E -- Lulus --> G[Buat PQR]; E -- Gagal --> F; G --> H[WPS Qualified]; F --> A;

Tips dan Praktik Terbaik dalam Membuat WPS dan PQR¶

Membuat WPS dan PQR yang efektif dan sesuai standar membutuhkan perhatian terhadap detail dan pemahaman yang baik tentang proses pengelasan. Berikut beberapa tips dan praktik terbaik:

Kejelasan dan Detail¶

• WPS Harus Jelas dan Mudah Dipahami: Gunakan bahasa yang jelas dan ringkas dalam WPS. Hindari jargon teknis yang berlebihan. Pastikan setiap langkah dan parameter dijelaskan dengan detail dan mudah diikuti oleh juru las.
• PQR Harus Lengkap dan Akurat: PQR harus mencatat semua data pengelasan dan hasil pengujian secara lengkap dan akurat. Pastikan tidak ada informasi penting yang terlewatkan.
• Konsistensi Data: Pastikan data dalam WPS dan PQR konsisten dan saling sesuai. Nomor WPS yang diacu dalam PQR harus benar, dan parameter pengelasan aktual yang dicatat dalam PQR harus sesuai dengan rentang yang diizinkan dalam WPS.

Kepatuhan Standar¶

• Referensi Kode dan Standar yang Relevan: Selalu referensikan kode dan standar pengelasan yang relevan saat membuat WPS dan PQR. Pastikan WPS dan PQR Anda memenuhi persyaratan kode dan standar tersebut.
• Gunakan Format Standar: Gunakan format WPS dan PQR yang umum digunakan dan sesuai dengan standar industri. Ini akan memudahkan proses review dan persetujuan.
• Libatkan Personel yang Kompeten: Libatkan welding engineer atau personel yang kompeten dalam pembuatan WPS dan PQR. Mereka memiliki pengetahuan dan pengalaman yang diperlukan untuk memastikan kualitas dan kepatuhan dokumen.

Pembaruan Berkala¶

• Review dan Revisi WPS Secara Berkala: WPS harus di-review dan direvisi secara berkala, terutama jika ada perubahan dalam material, prosedur pengelasan, atau kode dan standar yang berlaku.
• Simpan dan Arsip Dokumen dengan Baik: WPS dan PQR adalah dokumen penting yang harus disimpan dan diarsipkan dengan baik. Pastikan dokumen mudah diakses dan dilacak untuk keperluan audit dan referensi di masa mendatang.
• Pelatihan Juru Las: Pastikan juru las terlatih dan memahami WPS yang mereka gunakan. Berikan pelatihan yang memadai tentang prosedur pengelasan dan pentingnya mengikuti WPS.

Fakta Menarik tentang WPS dan PQR dalam Industri Pengelasan¶

• WPS dan PQR adalah Dokumen Hukum: Di beberapa industri yang sangat diatur, seperti industri nuklir atau aerospace, WPS dan PQR dapat dianggap sebagai dokumen hukum. Kesalahan atau ketidaksesuaian dalam dokumen ini dapat berakibat serius.
• Digitalisasi WPS dan PQR: Industri pengelasan semakin bergerak menuju digitalisasi. Software dan aplikasi khusus telah dikembangkan untuk membantu membuat, mengelola, dan melacak WPS dan PQR secara digital. Ini meningkatkan efisiensi dan mengurangi risiko kesalahan manual.
• WPS dan PQR untuk Pengelasan Robotik: WPS dan PQR juga digunakan dalam pengelasan robotik. Meskipun robot melakukan pengelasan secara otomatis, prosedur pengelasan tetap harus di-qualified dan didokumentasikan melalui WPS dan PQR.
• PQR Dapat Meng-qualify Beberapa WPS: Satu PQR dapat digunakan untuk meng-qualify beberapa WPS yang memiliki rentang parameter yang serupa. Ini dapat menghemat waktu dan biaya dalam proses kualifikasi prosedur.
• WPS dan PQR adalah Investasi Jangka Panjang: Meskipun pembuatan WPS dan PQR membutuhkan waktu dan biaya awal, ini adalah investasi jangka panjang yang dapat meningkatkan kualitas produk, mengurangi risiko kegagalan, dan meningkatkan reputasi perusahaan.

Kesimpulan¶

WPS dan PQR adalah dua dokumen krusial dalam dunia pengelasan. WPS adalah resep pengelasan yang mendetail, sementara PQR adalah bukti bahwa resep tersebut berhasil. Keduanya bekerja bersama untuk memastikan kualitas, keamanan, dan kepatuhan dalam pekerjaan pengelasan. Memahami perbedaan dan hubungan antara WPS dan PQR adalah langkah penting bagi siapa pun yang terlibat dalam industri pengelasan, mulai dari juru las hingga welding engineer dan manajer proyek. Dengan implementasi WPS dan PQR yang baik, kita dapat menghasilkan sambungan las yang handal dan berkualitas tinggi untuk berbagai aplikasi industri.

Punya pertanyaan atau pengalaman terkait WPS dan PQR? Yuk, diskusi di kolom komentar!
