Apa Itu Aplikasi CX Programmer? Gini Penjelasannya Buat Pemula

Table of Contents

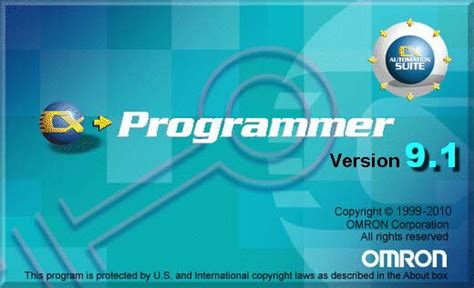

CX-Programmer adalah sebuah perangkat lunak (software) yang dikembangkan oleh Omron Corporation. Perangkat lunak ini merupakan tulang punggung dalam ekosistem otomasi Omron, khususnya untuk memprogram Programmable Logic Controller (PLC). Bayangkan PLC sebagai otak sebuah sistem otomasi industri, nah, CX-Programmer inilah yang menjadi “bahasa” atau alat untuk berbicara dengan otak tersebut, memberinya instruksi apa yang harus dilakukan.

Image just for illustration

Secara definisi, CX-Programmer adalah Integrated Development Environment (IDE) yang dirancang khusus untuk memprogram, mengkonfigurasi, dan mendiagnosis PLC Omron dari berbagai seri. Ini adalah interface utama bagi para insinyur dan teknisi otomasi untuk mengubah ide dan logika kontrol proses menjadi kode yang bisa dieksekusi oleh hardware PLC di lapangan. Tanpa software ini, PLC Omron hanyalah sekumpulan hardware canggih tanpa instruksi, seperti komputer tanpa sistem operasi.

Kenapa CX-Programmer Penting di Dunia Otomasi?¶

Di era industri 4.0, otomasi menjadi kunci efisiensi dan produktivitas. PLC memainkan peran sentral dalam mengontrol mesin, lini produksi, hingga sistem proses yang kompleks. CX-Programmer adalah alat vital yang memungkinkan perancangan logika kontrol tersebut dengan akurat dan efisien. Ia menjembatani kesenjangan antara kebutuhan proses riil di lantai produksi dengan kemampuan komputasi PLC.

Penggunaan CX-Programmer memungkinkan pengembangan program kontrol yang handal, aman, dan mudah dipelihara. Software ini menyediakan lingkungan kerja yang lengkap mulai dari menulis kode, mengujinya (simulasi), hingga menghubungkannya ke PLC secara langsung untuk monitoring dan debugging. Inilah yang membuatnya menjadi standar industri bagi pengguna PLC Omron di seluruh dunia.

Fitur-Fitur Unggulan CX-Programmer¶

CX-Programmer dibekali dengan segudang fitur yang memudahkan proses pengembangan program PLC. Fitur-fitur ini dirancang untuk mendukung berbagai kebutuhan, dari proyek sederhana hingga sistem kontrol yang sangat kompleks. Memahami fitur-fiturnya adalah kunci untuk bisa memanfaatkan software ini secara optimal.

Antarmuka yang User-Friendly¶

Salah satu kelebihan CX-Programmer adalah antarmukanya yang relatif mudah dipahami, terutama bagi mereka yang familiar dengan logika relay. Tampilan utama menyajikan area editor program, jendela proyek, dan panel output. Desain ini meminimalkan kebingungan dan mempercepat proses navigasi antar bagian program.

Dukungan Berbagai Bahasa Pemrograman¶

CX-Programmer mendukung beberapa bahasa pemrograman standar IEC 61131-3 yang umum digunakan di PLC. Meskipun Ladder Diagram (LD) adalah bahasa yang paling sering digunakan dan menjadi ikon CX-Programmer, software ini juga mendukung Structured Text (ST), Function Block Diagram (FBD), dan Sequential Function Chart (SFC). Fleksibilitas ini memungkinkan programmer memilih bahasa yang paling sesuai dengan jenis tugas kontrol yang dihadapi.

Image just for illustration

• Ladder Diagram (LD): Bahasa grafis yang paling populer, meniru diagram sirkuit relay listrik. Sangat intuitif untuk logika sekuensial, interlock, dan kontrol diskrit (ON/OFF).
• Structured Text (ST): Bahasa berbasis teks yang mirip dengan Pascal atau C. Sangat ampuh untuk perhitungan matematis kompleks, manipulasi data, dan algoritma yang lebih rumit.
• Function Block Diagram (FBD): Bahasa grafis yang menggunakan blok-blok fungsi standar. Cocok untuk kontrol proses, algoritma kontrol PID, dan tugas-tugas yang bisa direpresentasikan dalam blok fungsional.
• Sequential Function Chart (SFC): Bahasa grafis yang membagi proses menjadi langkah-langkah (steps) dan transisi. Ideal untuk mengelola urutan operasi yang kompleks.

Simulasi Offline¶

Fitur simulasi offline sangat krusial. Anda bisa menguji logika program tanpa perlu terhubung ke hardware PLC fisik. Ini memungkinkan debugging awal, verifikasi urutan operasi, dan pengujian skenario yang berbeda hanya menggunakan komputer. Simulasi ini menghemat banyak waktu dan potensi kerusakan hardware saat tahap pengembangan.

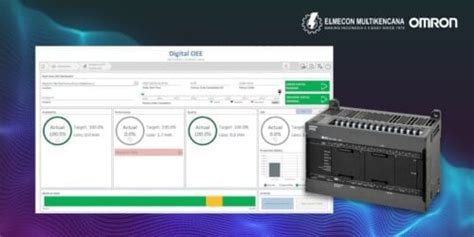

Monitoring dan Debugging Online¶

Setelah program di-download ke PLC, CX-Programmer memungkinkan koneksi online untuk monitoring. Anda bisa melihat status real-time dari input, output, flag internal, nilai timer, dan counter langsung di antarmuka program. Fitur ini sangat membantu dalam melacak aliran logika dan menemukan bug saat sistem berjalan. Debugging online dengan breakpoint atau melihat status instruksi adalah penyelamat saat terjadi masalah di lapangan.

Image just for illustration

Editing Online¶

Untuk perubahan kecil yang tidak memerlukan penghentian total proses, CX-Programmer mendukung online editing. Anda bisa memodifikasi sebagian kecil program dan mengunduhnya ke PLC tanpa menghentikan operasi. Meskipun fitur ini sangat powerful, penggunaannya harus dilakukan dengan hati-hati untuk menghindari dampak yang tidak diinginkan pada sistem yang sedang berjalan.

Fungsi Build-in dan Library¶

Software ini menyediakan berbagai fungsi built-in standar seperti timer, counter, operasi aritmatika, perbandingan, dan instruksi kontrol data. Selain itu, Anda bisa membuat atau menggunakan function block dan subroutine kustom yang bisa digunakan kembali di berbagai proyek. Ini mendorong modularitas dan efisiensi dalam pemrograman.

Integrasi Penuh dengan CX-One Suite¶

CX-Programmer bukanlah software yang berdiri sendiri. Ia adalah komponen inti dari Omron CX-One, sebuah paket software terpadu untuk seluruh ekosistem otomasi Omron. Integrasi ini sangat mulus. Anda bisa dengan mudah bertukar tag (alamat memori PLC) dengan CX-Designer (untuk HMI/layar sentuh), CX-Supervisor (untuk SCADA), dan software lain di suite CX-One. Ini menyederhanakan konfigurasi dan mengurangi potensi kesalahan input data.

PLC Omron yang Didukung CX-Programmer¶

CX-Programmer dirancang untuk mendukung berbagai seri PLC Omron, khususnya seri PLC modular dan compact yang sudah eksis cukup lama dan memiliki basis pengguna yang sangat besar. Seri-seri utama yang didukung meliputi:

• CJ Series: CJ1, CJ2 - PLC modular yang populer untuk aplikasi menengah hingga besar.
• CP Series: CP1E, CP1L, CP1H - PLC compact yang hemat biaya untuk aplikasi kecil hingga menengah.
• CS Series: CS1 - PLC modular performa tinggi untuk aplikasi yang lebih besar dan kompleks.
• C Series (lama): Beberapa model C series yang lebih tua mungkin masih didukung, meskipun fokus utama pada seri yang lebih baru.
• NSJ Series: PLC yang terintegrasi dengan HMI.

Penting dicatat bahwa PLC Omron generasi terbaru, seperti seri NJ dan NX (platform Sysmac), menggunakan lingkungan pengembangan yang berbeda yaitu Sysmac Studio. Namun, karena jutaan PLC seri CJ, CP, dan CS masih aktif beroperasi di seluruh dunia, CX-Programmer tetap menjadi software yang sangat relevan dan penting untuk pemeliharaan, modifikasi, dan pengembangan sistem yang sudah ada.

Bagaimana CX-Programmer Bekerja? (Workflow Dasar)¶

Proses kerja menggunakan CX-Programmer mengikuti siklus pengembangan software pada umumnya, disesuaikan dengan karakteristik PLC. Berikut adalah langkah-langkah dasar yang umum dilakukan:

Langkah-Langkah Dasar Penggunaan¶

mermaid graph TD A[Mulai Proyek Baru] --> B{Pilih Tipe PLC & Komunikasi}; B --> C[Tulis Program<br>(Ladder, ST, dll.)]; C --> D[Atur I/O & Alamat Memori]; D --> E[Verifikasi & Kompilasi Program]; E -- Ditemukan Error? --> C; E -- Bebas Error --> F[Simulasi (Opsional)]; F -- Hasil Sesuai? --> G[Download Program ke PLC]; F -- Tidak Sesuai? --> C; G --> H[Monitoring Online]; H -- Debugging & Tuning --> G; H -- Selesai & Stabil --> I[Sistem Berjalan]; I --> J[Pemeliharaan & Modifikasi<br>(kembali ke C atau H)];
Image just for illustration

1. Membuat Proyek Baru: Anda memulai dengan membuat proyek baru di CX-Programmer. Dalam langkah ini, Anda akan memilih tipe PLC Omron yang akan digunakan (misalnya, CJ2M, CP1H) dan mengkonfigurasi pengaturan komunikasi (misalnya, USB, Ethernet, Serial) yang akan dipakai untuk terhubung ke PLC.
2. Menulis Program: Ini adalah inti dari prosesnya. Anda akan menulis logika kontrol menggunakan bahasa pemrograman yang dipilih (umumnya Ladder Diagram). Ini melibatkan penempatan instruksi seperti kontak, koil, timer, counter, operasi matematika, dan instruksi khusus lainnya. Anda juga mendefinisikan input, output, dan area memori internal PLC.
3. Kompilasi dan Verifikasi: Setelah menulis program, Anda perlu mengkompilasinya. Proses kompilasi ini menerjemahkan kode yang Anda tulis ke dalam bahasa mesin yang bisa dipahami oleh PLC. CX-Programmer akan memeriksa adanya kesalahan sintaks atau logika dasar selama proses ini.
4. Download ke PLC: Jika kompilasi berhasil, program siap diunduh ke PLC fisik. Koneksi komunikasi (misalnya, kabel USB atau jaringan Ethernet) digunakan untuk mentransfer program dari komputer ke memori PLC. Setelah diunduh, PLC siap menjalankan program tersebut.
5. Monitoring dan Debugging: Setelah program berjalan di PLC, Anda dapat terhubung kembali menggunakan CX-Programmer untuk memonitor statusnya secara real-time. Ini sangat penting untuk memverifikasi bahwa program berjalan sesuai harapan dan untuk mendiagnosis masalah yang mungkin timbul. Anda bisa melihat status setiap kontak/koil, nilai data, dan melacak eksekusi program. Jika ada masalah, Anda bisa melakukan debugging untuk menemukan dan memperbaiki akar penyebabnya.
6. Pemeliharaan dan Modifikasi: Sistem otomasi sering kali memerlukan penyesuaian atau peningkatan. CX-Programmer digunakan kembali untuk memodifikasi program yang sudah ada, mengunduh versi baru, dan memantau dampaknya.

Bahasa Pemrograman di CX-Programmer: Lebih dari Sekadar Ladder¶

Meskipun Ladder Diagram sering menjadi default dan paling banyak diajarkan, CX-Programmer mendukung bahasa lain yang penting untuk berbagai aplikasi. Memahami kapan menggunakan masing-masing bahasa dapat sangat meningkatkan efisiensi dan kejelasan program.

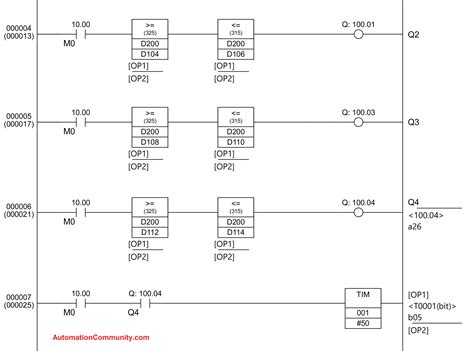

Ladder Diagram (LD)¶

Seperti yang disebutkan, LD meniru sirkuit kontrol relay. Ini sangat visual dan mudah dibaca oleh siapa pun yang familiar dengan diagram listrik. Cocok untuk aplikasi di mana urutan operasi bersifat diskrit, interlock keselamatan, dan kontrol I/O langsung sangat dominan. Kelemahannya adalah bisa menjadi sangat besar dan sulit dibaca untuk algoritma yang melibatkan banyak perhitungan atau manipulasi data string.

Structured Text (ST)¶

ST adalah bahasa yang sangat fleksibel. Sintaksnya memungkinkan penggunaan struktur kontrol seperti IF-THEN-ELSE, FOR loops, WHILE loops, dan operasi matematika yang canggih. Ini adalah pilihan terbaik untuk tugas-tugas seperti perhitungan resep, konversi unit, komunikasi data kompleks, dan implementasi algoritma kontrol lanjutan. Programmer yang berasal dari latar belakang pemrograman IT sering merasa lebih nyaman dengan ST.

Function Block Diagram (FBD)¶

FBD adalah bahasa grafis yang menggunakan blok-blok standar atau kustom. Setiap blok mewakili sebuah fungsi (misalnya, timer, counter, kontrol PID, atau logika khusus). Anda menghubungkan input dan output blok-blok ini untuk membentuk logika kontrol. FBD bagus untuk visualisasi aliran data dan sering digunakan dalam kontrol proses kontinyu.

Sequential Function Chart (SFC)¶

SFC memecah proses menjadi serangkaian langkah (steps) yang dipisahkan oleh transisi. Setiap langkah memiliki aksi terkait (misalnya, menyalakan motor, membuka katup). Transisi adalah kondisi yang harus terpenuhi agar proses berpindah dari satu langkah ke langkah berikutnya. SFC ideal untuk mengelola urutan proses yang kompleks, seperti operasi batch atau start-up/shutdown sistem.

Tabel Perbandingan Singkat Bahasa Pemrograman:

Fitur/Kelebihan	Ladder Logic (LD)	Structured Text (ST)	Function Block Diagram (FBD)	Sequential Function Chart (SFC)
Representasi	Grafis (relay)	Teks (Pascal/C-like)	Grafis (blok fungsi)	Grafis (langkah & transisi)
Cocok untuk	Logika diskrit, sekuensial, interlock	Perhitungan, manipulasi data, algoritma	Kontrol proses, blok fungsi	Urutan operasi kompleks, batch
Pembacaan	Mudah (elektrikal)	Mudah (IT)	Cukup mudah, visual	Baik untuk melihat alur proses
Kompleksitas	Kurang efisien untuk data kompleks	Sangat fleksibel	Baik untuk reusability blok fungsi	Baik untuk mengatur langkah berurutan

Pemilihan bahasa seringkali tergantung pada preferensi programmer, jenis aplikasi, dan standar perusahaan. Namun, programmer yang mahir di CX-Programmer biasanya memiliki pemahaman setidaknya tentang LD dan ST.

Manfaat Menggunakan CX-Programmer¶

Mengadopsi CX-Programmer dalam proyek otomasi Omron memberikan beberapa keuntungan signifikan:

• Efisiensi Pengembangan: Lingkungan yang terintegrasi, fitur simulasi, dan alat debugging mempercepat proses penulisan dan pengujian program.
• Keandalan Sistem: Alat verifikasi dan debugging membantu memastikan program bebas dari kesalahan yang bisa menyebabkan downtime atau masalah keamanan.
• Kemudahan Pemeliharaan: Struktur program yang jelas (terutama dengan penggunaan komen dan subroutine) serta fitur monitoring online memudahkan teknisi dalam memahami dan memelihara sistem yang sudah berjalan.
• Fleksibilitas: Dukungan berbagai bahasa pemrograman dan tipe PLC memungkinkan CX-Programmer digunakan untuk berbagai jenis aplikasi industri.
• Integrasi Ekosistem: Bagian dari suite CX-One meminimalkan masalah kompatibilitas saat menggunakan komponen Omron lainnya seperti HMI atau drive.

Tantangan dan Pertimbangan¶

Meskipun powerful, penggunaan CX-Programmer juga memiliki tantangan:

• Kurva Belajar: Terutama bagi yang baru di dunia PLC atau baru mengenal lingkungan Omron. Konsep seperti area memori Omron (CIO, Work, Holding, Auxiliary) dan instruksi spesifik memerlukan waktu untuk dipelajari.
• Biaya Lisensi: Sebagai software profesional, CX-Programmer (atau suite CX-One) memerlukan lisensi yang berbayar.
• Keterikatan dengan Hardware Omron: Software ini hanya bisa digunakan untuk memprogram PLC Omron.
• Transisi ke Sysmac Studio: Untuk proyek baru dengan PLC Omron terbaru, Sysmac Studio adalah platform yang direkomendasikan. Programmer perlu menguasai kedua lingkungan jika berurusan dengan sistem lama dan baru.

Integrasi dengan CX-One Lainnya¶

Kekuatan sejati CX-Programmer muncul saat digunakan bersama komponen lain di suite CX-One. Bayangkan sebuah lini produksi yang membutuhkan PLC untuk kontrol logika, HMI (Human Machine Interface) untuk interface operator, dan mungkin drive motor atau perangkat jaringan khusus.

• CX-Designer: Software untuk membuat tampilan HMI. CX-Programmer dan CX-Designer bisa berbagi daftar tag (alamat memori PLC) dengan mudah, sehingga operator di HMI bisa membaca status input/output atau mengubah nilai parameter di PLC.
• CX-Supervisor: Software SCADA (Supervisory Control and Data Acquisition). Mirip dengan CX-Designer, tapi untuk sistem akuisisi data dan kontrol yang lebih besar, seringkali mencakup log data, alarm, dan pelaporan.
• CX-Drive: Untuk mengkonfigurasi drive motor Omron.
• Network Configurator: Untuk mengatur jaringan komunikasi antar perangkat Omron (seperti EtherNet/IP atau Controller Link).

Semua software ini saling terhubung di bawah payung CX-One, menciptakan alur kerja yang efisien dari perancangan kontrol logika hingga interface operator dan akuisisi data.

Tips Menggunakan CX-Programmer Secara Efektif¶

Bagi Anda yang bekerja atau akan bekerja dengan CX-Programmer, berikut beberapa tips untuk memaksimalkan penggunaannya:

1. Strukturkan Program Anda: Gunakan subroutine atau function block untuk memecah program menjadi bagian-bagian yang lebih kecil dan mudah dikelola. Ini sangat membantu untuk program yang besar.
2. Berikan Komentar yang Jelas: Jangan malas menulis komentar pada setiap segmen logika atau baris kode yang penting. Ini akan sangat membantu Anda (atau orang lain) saat membaca kembali atau memodifikasi program di kemudian hari.
3. Pahami Area Memori Omron: Kuasai penggunaan area memori PLC Omron seperti CIO, Work, Holding, Auxiliary. Pemahaman yang baik akan membantu Anda merancang program yang efisien dan menghindari konflik alamat.
4. Manfaatkan Simulasi: Biasakan diri menggunakan fitur simulasi offline untuk menguji logika utama sebelum mengunduh ke PLC fisik.
5. Backup Proyek Secara Berkala: Ini krusial. Simpan file proyek Anda (file *.cxp) di lokasi yang aman dan lakukan backup secara teratur. Kehilangan file proyek bisa sangat fatal.
6. Pelajari Keyboard Shortcuts: Menguasai shortcut dapat mempercepat proses pengeditan program.
7. Gunakan Cross-Reference: Fitur cross-reference memungkinkan Anda melihat di mana saja sebuah alamat memori atau instruksi digunakan dalam program. Ini sangat membantu saat debugging atau memahami keterkaitan antar bagian program.

Fakta Menarik Seputar CX-Programmer dan Omron¶

• Omron sudah lama berkecimpung di dunia otomasi industri. Mereka adalah salah satu pionir dalam pengembangan PLC.
• Sebelum CX-Programmer dan CX-One, Omron memiliki software pemrograman terpisah untuk seri PLC yang berbeda, dan semuanya berjalan di lingkungan Windows atau bahkan DOS. CX-One menyatukan semua software ini menjadi satu suite.
• Nama “CX-One” sendiri menunjukkan konsep “One Software Suite” untuk mengelola berbagai perangkat otomasi Omron.
• Meskipun Sysmac Studio adalah masa depan untuk PLC Omron generasi terbaru, CX-Programmer akan tetap relevan selama bertahun-tahun mendatang mengingat banyaknya instalasi PLC seri CJ/CP/CS di seluruh dunia yang membutuhkan dukungan.

Masa Depan Lingkungan Pemrograman Omron¶

Seperti yang disinggung sebelumnya, Omron telah memperkenalkan platform Sysmac dengan lingkungan pengembangan Sysmac Studio. Sysmac Studio dirancang untuk PLC seri NJ dan NX, yang menawarkan kemampuan lebih canggih seperti motion control terintegrasi, database connectivity, dan dukungan standar terbuka seperti EtherNet/IP.

Ini bukan berarti CX-Programmer akan menghilang dalam waktu dekat. CX-Programmer akan terus menjadi alat standar untuk memelihara dan memodifikasi sistem yang dibangun dengan PLC seri CJ, CP, dan CS yang masih banyak digunakan. Engineer otomasi yang bekerja dengan sistem Omron kemungkinan besar akan berinteraksi dengan kedua lingkungan pengembangan ini, tergantung pada usia dan seri PLC yang mereka hadapi.

Kesimpulan¶

Aplikasi CX-Programmer adalah software esensial dalam dunia otomasi industri yang menggunakan PLC Omron seri lama hingga menengah (CJ, CP, CS, dll.). Ia berfungsi sebagai Integrated Development Environment yang memungkinkan engineer dan teknisi merancang, menulis, menguji, dan memelihara program kontrol yang menjadi “otak” sistem otomasi. Dengan dukungan berbagai bahasa pemrograman (terutama Ladder Diagram), fitur simulasi, monitoring online, dan integrasi penuh dalam suite CX-One, CX-Programmer telah membuktikan diri sebagai alat yang handal, efisien, dan vital.

Meskipun Omron kini memiliki Sysmac Studio untuk platform PLC terbarunya, CX-Programmer tetap relevan dan penting untuk basis instalasi PLC Omron yang sangat besar di seluruh dunia. Menguasai CX-Programmer adalah keterampilan berharga bagi siapa pun yang terlibat dalam perancangan, implementasi, atau pemeliharaan sistem otomasi berbasis PLC Omron.

Apakah Anda punya pengalaman menggunakan CX-Programmer? Mungkin ada tips tambahan atau cerita menarik saat debugging program PLC Omron? Yuk, share pengalaman dan pertanyaan Anda di kolom komentar di bawah!
