Axle Shaft: Kenali Fungsi, Jenis, dan Masalahnya Biar Gak Mogok!

Table of Contents

Axle shaft, atau yang sering disebut poros axle, adalah komponen krusial dalam sistem penggerak (drivetrain) hampir semua kendaraan bermotor, terutama mobil dan truk. Fungsinya sangat vital: mentransfer tenaga dari transmisi atau differential ke roda, sehingga memungkinkan kendaraan bergerak maju atau mundur. Tanpa axle shaft yang berfungsi dengan baik, roda tidak akan berputar dan kendaraan akan terhenti.

Fungsi Utama Axle Shaft dalam Kendaraan¶

Axle shaft bukan hanya sekadar batang besi yang menghubungkan roda dengan mesin. Peranannya jauh lebih kompleks dan penting. Mari kita bedah lebih dalam fungsi utama komponen ini:

1. Mentransfer Tenaga Putar dari Differential ke Roda¶

Fungsi paling mendasar dari axle shaft adalah sebagai penghubung utama antara differential dan roda. Differential, yang menerima tenaga dari transmisi, mengubah arah putaran dan mendistribusikannya ke axle shaft. Kemudian, axle shaft inilah yang meneruskan putaran tersebut ke roda, memungkinkan roda berputar dan mendorong kendaraan bergerak. Bayangkan axle shaft sebagai jembatan tenaga, menghubungkan sumber daya (mesin dan transmisi) dengan tujuan akhir (roda).

2. Mendukung Berat Kendaraan dan Muatan¶

Selain mentransfer tenaga, axle shaft juga memiliki peran penting dalam menopang berat kendaraan dan muatan yang dibawanya. Terutama pada kendaraan komersial seperti truk dan bus, axle shaft harus mampu menahan beban yang sangat besar. Desain dan material axle shaft dibuat sedemikian rupa agar kuat dan tahan terhadap tekanan vertikal yang dihasilkan oleh berat kendaraan dan muatan, serta tekanan lateral saat kendaraan bermanuver atau melewati jalan yang tidak rata.

3. Menerima Gaya Puntir dan Lentur¶

Saat kendaraan bergerak, axle shaft tidak hanya berputar, tetapi juga menerima berbagai gaya, terutama gaya puntir (torsional) dan gaya lentur (bending). Gaya puntir terjadi akibat tenaga yang ditransmisikan dari mesin, sementara gaya lentur muncul akibat berat kendaraan dan guncangan dari jalan. Axle shaft harus dirancang untuk menahan kedua jenis gaya ini agar tidak patah atau bengkok, yang dapat menyebabkan kerusakan serius pada sistem penggerak dan bahkan kecelakaan.

Image just for illustration

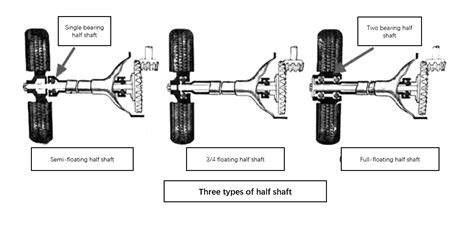

Jenis-Jenis Axle Shaft yang Umum Digunakan¶

Seiring perkembangan teknologi otomotif, berbagai jenis axle shaft telah dikembangkan untuk memenuhi kebutuhan kendaraan yang berbeda-beda. Perbedaan utama terletak pada desain, konstruksi, dan kemampuan menahan beban. Berikut adalah beberapa jenis axle shaft yang umum digunakan:

1. Axle Shaft Tipe Full-Floating¶

Axle shaft tipe full-floating merupakan desain yang paling kuat dan biasanya digunakan pada kendaraan berat seperti truk, bus, dan kendaraan off-road yang ekstrem. Pada sistem full-floating, axle shaft hanya bertugas mentransfer tenaga putar, sementara beban kendaraan dan roda ditopang oleh housing axle dan bearing roda. Desain ini memiliki beberapa keunggulan:

• Kekuatan dan Durabilitas Tinggi: Karena tidak menanggung beban vertikal, axle shaft full-floating lebih tahan terhadap beban berat dan guncangan.
• Keamanan Lebih Baik: Jika axle shaft patah, roda masih tetap terpasang pada housing axle, mencegah roda lepas dan mengurangi risiko kecelakaan.
• Perawatan Lebih Mudah: Penggantian axle shaft lebih mudah dilakukan tanpa perlu membongkar bearing roda.

Namun, sistem full-floating juga memiliki kekurangan, yaitu konstruksinya lebih rumit dan mahal, serta bobotnya lebih berat dibandingkan jenis axle shaft lainnya.

2. Axle Shaft Tipe Semi-Floating¶

Axle shaft tipe semi-floating adalah desain yang lebih sederhana dan umum digunakan pada mobil penumpang, SUV, dan truk ringan. Pada sistem semi-floating, axle shaft tidak hanya mentransfer tenaga putar, tetapi juga menopang sebagian beban kendaraan dan roda. Desain ini lebih ringkas dan ringan dibandingkan full-floating, namun kurang kuat dan kurang aman.

• Desain Lebih Sederhana dan Ringan: Konstruksi semi-floating lebih sederhana dan ringan, sehingga lebih ekonomis dan cocok untuk kendaraan ringan.
• Biaya Lebih Rendah: Biaya produksi dan perawatan semi-floating lebih rendah dibandingkan full-floating.

Kelemahan utama semi-floating adalah:

• Kekuatan dan Durabilitas Lebih Rendah: Karena menanggung beban vertikal, semi-floating lebih rentan terhadap kerusakan akibat beban berat atau guncangan keras.
• Keamanan Lebih Rendah: Jika axle shaft patah, roda bisa lepas dari kendaraan, meningkatkan risiko kecelakaan.

3. Axle Shaft Tipe Three-Quarter Floating¶

Axle shaft tipe three-quarter floating adalah desain kompromi antara full-floating dan semi-floating. Pada sistem ini, axle shaft menopang sebagian kecil beban kendaraan, namun sebagian besar beban ditopang oleh housing axle. Desain ini mencoba menggabungkan kekuatan dan keamanan full-floating dengan keringkasan dan biaya yang lebih rendah dari semi-floating. Meskipun tidak sepopuler full-floating atau semi-floating, three-quarter floating kadang-kadang digunakan pada truk pick-up dan SUV kelas menengah.

4. Axle Shaft Tipe Live Axle dan Dead Axle¶

Selain berdasarkan cara menopang beban, axle shaft juga dapat dibedakan berdasarkan fungsinya dalam sistem penggerak:

• Live Axle: Live axle adalah axle shaft yang berfungsi mentransfer tenaga putar ke roda. Semua jenis axle shaft yang telah dibahas sebelumnya (full-floating, semi-floating, three-quarter floating) termasuk dalam kategori live axle.
• Dead Axle: Dead axle adalah axle shaft yang tidak mentransfer tenaga putar. Dead axle hanya berfungsi sebagai penopang roda dan komponen suspensi. Contoh dead axle adalah axle belakang pada kendaraan front-wheel drive (FWD) atau axle depan pada beberapa jenis trailer.

Image just for illustration

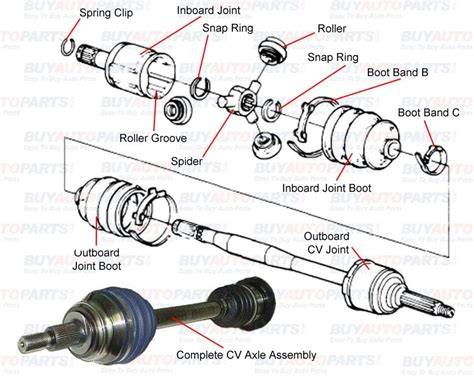

Komponen Utama Penyusun Axle Shaft¶

Meskipun terlihat sederhana, axle shaft sebenarnya terdiri dari beberapa komponen penting yang bekerja bersama untuk memastikan fungsi optimal. Komponen-komponen ini bervariasi tergantung pada jenis axle shaft, namun secara umum, axle shaft terdiri dari:

1. Shaft (Batang Poros)¶

Ini adalah komponen utama axle shaft, berupa batang logam panjang yang terbuat dari baja paduan berkualitas tinggi. Shaft inilah yang mentransfer tenaga putar dari differential ke roda. Shaft harus kuat dan tahan terhadap puntiran, lenturan, dan kelelahan material.

2. Flange (Flensa)¶

Flensa terletak di ujung axle shaft yang terhubung dengan roda. Flensa biasanya memiliki lubang baut untuk memasang roda menggunakan baut roda. Desain flensa harus kuat dan presisi untuk memastikan roda terpasang dengan aman dan putaran roda stabil.

3. Spline (Gigi Spline)¶

Spline adalah serangkaian gigi yang terdapat di ujung axle shaft yang terhubung dengan differential atau komponen drivetrain lainnya. Spline berfungsi untuk mentransfer tenaga putar secara efisien dan memungkinkan pergerakan relatif antara axle shaft dan komponen lain saat suspensi bekerja.

4. Seal (Segel)¶

Seal terletak di sekitar axle shaft dan berfungsi untuk mencegah kebocoran oli differential keluar dari housing axle. Seal juga melindungi bearing roda dari kontaminasi debu dan kotoran. Seal yang baik sangat penting untuk menjaga pelumasan dan umur pakai bearing roda.

5. Bearing (Laher)¶

Bearing roda (wheel bearing) mendukung axle shaft dan memungkinkan roda berputar dengan lancar dan minim gesekan. Pada sistem full-floating, bearing roda terletak di antara housing axle dan roda, sementara pada sistem semi-floating, bearing roda terletak di antara housing axle dan axle shaft. Bearing roda harus kuat dan tahan lama untuk menahan beban dan putaran roda dalam jangka waktu yang lama.

Material dan Proses Pembuatan Axle Shaft¶

Axle shaft harus dibuat dari material yang kuat, tahan lama, dan mampu menahan berbagai gaya dan tekanan yang dialaminya selama beroperasi. Material utama yang digunakan untuk membuat axle shaft adalah baja paduan, seperti baja karbon sedang atau baja paduan krom-molibdenum. Pemilihan material tergantung pada jenis kendaraan, beban kerja, dan aplikasi axle shaft.

Proses pembuatan axle shaft melibatkan beberapa tahapan, antara lain:

1. Forging (Penempaan): Batang baja dipanaskan dan ditempa menggunakan mesin press atau palu untuk membentuk bentuk dasar axle shaft. Proses penempaan meningkatkan kekuatan dan struktur mikro material.
2. Machining (Pemesinan): Bentuk dasar axle shaft kemudian dimesin menggunakan mesin bubut, mesin frais, atau mesin gerinda untuk mendapatkan dimensi dan toleransi yang presisi. Proses pemesinan membentuk spline, flensa, dan permukaan lain yang diperlukan.
3. Heat Treatment (Perlakuan Panas): Axle shaft menjalani proses perlakuan panas, seperti pengerasan (hardening) dan tempering, untuk meningkatkan kekerasan, kekuatan, dan ketahanan aus material. Perlakuan panas sangat penting untuk memastikan axle shaft mampu menahan beban dan tekanan tinggi.
4. Balancing (Penyeimbangan): Axle shaft diuji dan diseimbangkan untuk memastikan putarannya halus dan bebas getaran. Proses penyeimbangan mengurangi keausan bearing dan meningkatkan kenyamanan berkendara.
5. Inspection (Inspeksi): Axle shaft yang sudah jadi diperiksa kualitasnya secara ketat, termasuk dimensi, kekerasan, kekuatan, dan bebas cacat. Inspeksi memastikan axle shaft memenuhi standar kualitas dan keamanan yang ditetapkan.

Image just for illustration

Bagaimana Axle Shaft Bekerja dalam Sistem Penggerak?¶

Axle shaft adalah bagian integral dari sistem penggerak kendaraan. Untuk memahami cara kerjanya, mari kita lihat secara singkat alur tenaga dari mesin hingga roda:

1. Mesin: Menghasilkan tenaga putar.
2. Transmisi: Mengatur rasio gigi untuk menyesuaikan tenaga dan kecepatan kendaraan.
3. Driveshaft (Poros Propeller): (Pada kendaraan RWD/4WD) Mentransfer tenaga dari transmisi ke differential.
4. Differential: Membagi tenaga ke roda kanan dan kiri, memungkinkan roda berputar dengan kecepatan berbeda saat berbelok.
5. Axle Shaft: Menerima tenaga dari differential dan mentransfernya ke roda, menyebabkan roda berputar dan kendaraan bergerak.

Saat kendaraan berbelok, differential memungkinkan roda luar berputar lebih cepat dari roda dalam. Axle shaft harus mampu mengakomodasi perbedaan kecepatan putar ini tanpa mengalami puntiran atau tegangan berlebihan. Pada kendaraan dengan suspensi independen, axle shaft juga harus mampu mengakomodasi pergerakan naik turun roda akibat suspensi bekerja. Untuk itu, biasanya digunakan constant velocity joint (CV joint) pada ujung axle shaft yang terhubung dengan roda, yang memungkinkan axle shaft mentransfer tenaga putar pada sudut yang berubah-ubah.

Masalah Umum pada Axle Shaft dan Perawatannya¶

Seperti komponen mekanis lainnya, axle shaft juga rentan terhadap masalah dan kerusakan seiring waktu dan penggunaan. Beberapa masalah umum pada axle shaft antara lain:

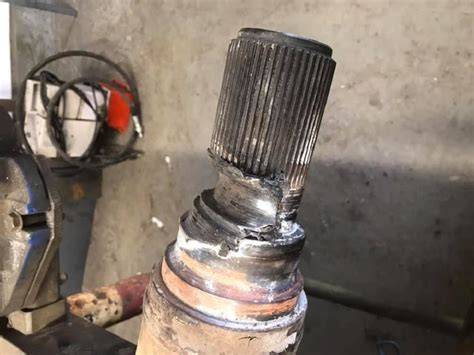

1. Patah atau Bengkok¶

Patah atau bengkok adalah masalah paling serius pada axle shaft. Hal ini biasanya disebabkan oleh beban berlebihan, benturan keras, atau kelelahan material. Axle shaft yang patah atau bengkok akan menyebabkan kendaraan tidak dapat bergerak dan memerlukan penggantian axle shaft.

2. Spline Aus atau Rusak¶

Spline yang aus atau rusak akan menyebabkan tenaga tidak dapat ditransfer dengan efisien, bahkan bisa menyebabkan axle shaft slip atau tidak berputar sama sekali. Keausan spline biasanya disebabkan oleh kurangnya pelumasan atau beban kerja berlebihan.

3. Flensa Bengkok atau Retak¶

Flensa yang bengkok atau retak dapat menyebabkan roda tidak terpasang dengan benar atau bahkan lepas. Kerusakan flensa biasanya disebabkan oleh benturan keras atau pemasangan roda yang tidak benar.

4. Seal Bocor¶

Seal yang bocor akan menyebabkan oli differential merembes keluar, mengurangi pelumasan bearing roda dan komponen differential. Kebocoran seal harus segera diperbaiki untuk mencegah kerusakan lebih lanjut.

5. Bearing Roda Aus atau Rusak¶

Bearing roda yang aus atau rusak akan menimbulkan suara berisik, getaran, dan bahkan roda oblak. Bearing roda yang rusak harus segera diganti untuk menjaga kinerja dan keamanan kendaraan.

Untuk menjaga axle shaft tetap awet dan berfungsi dengan baik, beberapa perawatan rutin yang dapat dilakukan antara lain:

• Periksa Kondisi Axle Shaft Secara Berkala: Lakukan inspeksi visual secara berkala untuk memeriksa apakah ada retakan, kebocoran oli, atau kerusakan lainnya pada axle shaft dan komponen sekitarnya.
• Periksa dan Ganti Oli Differential Secara Teratur: Pastikan level dan kondisi oli differential selalu baik. Ganti oli differential sesuai dengan jadwal yang direkomendasikan pabrikan kendaraan.
• Periksa dan Ganti Bearing Roda Jika Perlu: Perhatikan tanda-tanda bearing roda aus atau rusak, seperti suara berisik atau getaran. Ganti bearing roda jika diperlukan.
• Hindari Beban Berlebihan: Jangan melebihi kapasitas beban maksimum kendaraan, terutama jika kendaraan sering digunakan untuk mengangkut muatan berat.
• Berkendara dengan Hati-Hati: Hindari mengemudi dengan kasar atau melewati jalan yang rusak dengan kecepatan tinggi, yang dapat memberikan tekanan berlebihan pada axle shaft.

Image just for illustration

Fakta Menarik Seputar Axle Shaft¶

• Sejarah Panjang: Konsep axle shaft sudah ada sejak zaman kereta kuda. Poros roda pada kereta kuda dapat dianggap sebagai bentuk awal dari axle shaft.
• Inovasi Material: Seiring perkembangan teknologi material, axle shaft modern dibuat dari baja paduan yang jauh lebih kuat dan ringan dibandingkan material yang digunakan pada masa lalu.
• Peran dalam Kendaraan Listrik: Meskipun kendaraan listrik tidak menggunakan transmisi konvensional, axle shaft tetap memainkan peran penting dalam mentransfer tenaga dari motor listrik ke roda.
• Kustomisasi dan Modifikasi: Dalam dunia otomotif, terutama off-road dan balap, axle shaft seringkali menjadi target modifikasi untuk meningkatkan kekuatan dan durabilitas, terutama pada kendaraan yang digunakan untuk kondisi ekstrem.
• Penggunaan di Berbagai Kendaraan: Axle shaft tidak hanya digunakan pada mobil dan truk, tetapi juga pada berbagai jenis kendaraan lain, seperti sepeda motor (pada roda belakang), kereta api, dan bahkan beberapa jenis mesin industri.

Tips Memilih dan Memelihara Axle Shaft¶

Memilih dan memelihara axle shaft dengan benar sangat penting untuk memastikan kinerja dan keamanan kendaraan. Berikut adalah beberapa tips yang perlu diperhatikan:

Tips Memilih Axle Shaft:¶

• Pilih Jenis yang Tepat: Pastikan jenis axle shaft yang dipilih sesuai dengan jenis kendaraan, beban kerja, dan aplikasi penggunaan. Untuk kendaraan berat atau penggunaan off-road, axle shaft full-floating mungkin menjadi pilihan terbaik.
• Perhatikan Kualitas Material: Pilih axle shaft yang terbuat dari material berkualitas tinggi dan diproduksi oleh produsen terpercaya. Material berkualitas akan menjamin kekuatan dan durabilitas axle shaft.
• Pertimbangkan Merek dan Reputasi: Merek-merek axle shaft yang terkenal biasanya memiliki standar kualitas yang lebih tinggi dan memberikan garansi produk.
• Sesuaikan dengan Kebutuhan Modifikasi: Jika Anda melakukan modifikasi pada kendaraan, seperti mengganti roda atau suspensi yang lebih besar, pastikan axle shaft yang digunakan mampu menahan beban dan tekanan tambahan.

Tips Memelihara Axle Shaft:¶

• Lakukan Perawatan Rutin: Ikuti panduan perawatan yang telah disebutkan sebelumnya, seperti pemeriksaan berkala, penggantian oli differential, dan pemeriksaan bearing roda.
• Gunakan Pelumas yang Tepat: Pastikan menggunakan oli differential yang sesuai dengan spesifikasi kendaraan dan menggantinya secara teratur.
• Hindari Beban Berlebihan: Jangan memaksakan kendaraan untuk membawa beban melebihi kapasitas maksimumnya.
• Berkendara dengan Bijak: Hindari kebiasaan mengemudi yang kasar atau melewati jalan rusak dengan kecepatan tinggi.
• Perhatikan Tanda-Tanda Kerusakan: Segera periksakan kendaraan ke bengkel jika Anda mendengar suara aneh, getaran, atau merasakan gejala lain yang mencurigakan pada sistem penggerak.

Kesimpulan¶

Axle shaft adalah komponen vital dalam sistem penggerak kendaraan yang seringkali terlupakan, padahal perannya sangat krusial. Memahami fungsi, jenis, komponen, material, dan cara kerja axle shaft akan membantu kita lebih menghargai pentingnya komponen ini dan melakukan perawatan yang tepat. Dengan perawatan yang baik, axle shaft akan berfungsi optimal dan memberikan kontribusi besar terhadap kinerja, keamanan, dan kenyamanan berkendara. Jangan anggap remeh komponen kecil ini, karena axle shaft adalah salah satu pahlawan tanpa tanda jasa di balik setiap perjalanan kita.

Apakah Anda pernah mengalami masalah dengan axle shaft kendaraan Anda? Atau mungkin Anda punya tips perawatan axle shaft yang ingin dibagikan? Jangan ragu untuk berbagi pengalaman dan pertanyaan Anda di kolom komentar di bawah ini!
