BJT Itu Apa Sih? Panduan Lengkap Biar Gak Bingung!

Table of Contents

BJT atau Bipolar Junction Transistor adalah komponen elektronika semikonduktor yang sangat penting dalam dunia elektronika. Mungkin kamu pernah dengar istilah transistor, nah BJT ini adalah salah satu jenis transistor yang paling umum digunakan. Secara sederhana, BJT berfungsi sebagai saklar elektronik atau penguat sinyal listrik. Komponen ini punya peran krusial dalam berbagai rangkaian elektronika, mulai dari yang sederhana sampai yang kompleks.

Sejarah Singkat BJT¶

Image just for illustration

Penemuan transistor, termasuk BJT, adalah salah satu tonggak sejarah penting dalam perkembangan elektronika modern. Transistor pertama kali ditemukan di Bell Labs pada tahun 1947 oleh John Bardeen, Walter Brattain, dan William Shockley. Penemuan ini merevolusi dunia elektronika karena transistor jauh lebih kecil, lebih efisien, dan lebih andal dibandingkan tabung vakum yang sebelumnya mendominasi. BJT sendiri adalah salah satu jenis transistor awal yang dikembangkan dan terus digunakan hingga sekarang karena keandalannya dan kemampuannya dalam berbagai aplikasi.

Awalnya, transistor point-contact yang ditemukan pertama kali, tapi kemudian dikembangkan jenis junction transistor. BJT termasuk dalam kategori junction transistor ini. Perkembangan BJT sangat pesat di era 1950-an dan 1960-an, menjadikannya komponen dasar dalam berbagai perangkat elektronik seperti radio, televisi, dan komputer generasi awal. Meskipun saat ini ada jenis transistor lain yang lebih canggih seperti MOSFET, BJT tetap relevan dan memiliki tempat khusus dalam desain rangkaian elektronika.

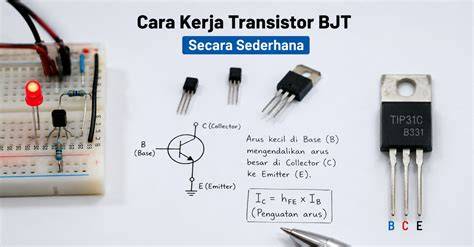

Bagaimana BJT Bekerja?¶

Image just for illustration

BJT bekerja berdasarkan prinsip pengendalian arus listrik antara dua terminal oleh arus kecil pada terminal ketiga. Ada tiga terminal pada BJT, yaitu Emitter (E), Base (B), dan Collector (C). Cara kerjanya bisa dianalogikan seperti keran air. Arus utama mengalir dari Collector ke Emitter (atau sebaliknya, tergantung jenis BJT), dan arus kecil di Base bertugas membuka atau menutup “keran” ini, mengatur aliran arus utama.

BJT bekerja berdasarkan dua jenis muatan pembawa, yaitu elektron dan hole (lubang). Inilah mengapa disebut bipolar. Arus pada BJT dikendalikan oleh persimpangan (junction) antara lapisan-lapisan semikonduktor yang berbeda jenis. Ada dua jenis BJT berdasarkan susunan lapisan semikonduktornya, yaitu NPN dan PNP. Perbedaan utama antara keduanya terletak pada polaritas tegangan dan arah arusnya. Namun, prinsip dasar pengendalian arus tetap sama.

Prinsip Dasar Penguatan Sinyal¶

Salah satu fungsi utama BJT adalah sebagai penguat sinyal. Bayangkan sinyal input yang lemah masuk ke terminal Base. Dengan konfigurasi rangkaian yang tepat, perubahan kecil pada arus Base bisa menghasilkan perubahan arus yang jauh lebih besar pada Collector. Perbedaan besaran inilah yang disebut penguatan. Besarnya penguatan ini bisa diatur melalui pemilihan komponen dan konfigurasi rangkaian.

Proses penguatan ini sangat penting dalam berbagai aplikasi, seperti penguat audio, penguat sinyal radio, dan rangkaian penguat lainnya. Dengan menggunakan BJT, sinyal yang lemah bisa diperkuat hingga level yang cukup untuk menggerakkan speaker, diproses lebih lanjut, atau dikirimkan jarak jauh. Kemampuan penguatan sinyal ini adalah salah satu alasan utama mengapa BJT sangat populer dan banyak digunakan dalam elektronika.

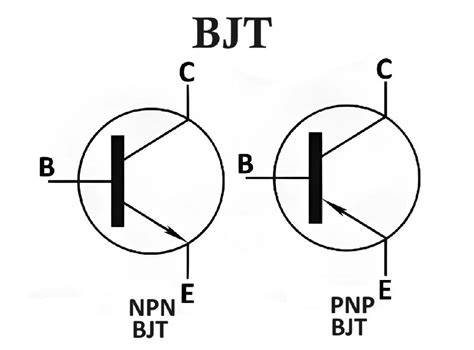

Jenis-jenis BJT: NPN dan PNP¶

Image just for illustration

Seperti yang sudah disebutkan sebelumnya, ada dua jenis utama BJT, yaitu NPN dan PNP. Perbedaan mendasar antara keduanya terletak pada susunan lapisan semikonduktor dan polaritas tegangan serta arah arusnya. Memahami perbedaan ini penting untuk memilih dan menggunakan BJT dengan benar dalam rangkaian elektronika.

BJT NPN¶

BJT NPN terdiri dari lapisan semikonduktor tipe-N, tipe-P, dan tipe-N yang disusun secara berurutan (N-P-N). Arus utama pada BJT NPN mengalir dari Collector ke Emitter. Untuk mengaktifkan BJT NPN, tegangan positif harus diberikan pada Base relatif terhadap Emitter. Ketika tegangan Base-Emitter (VBE) mencapai tegangan tertentu (sekitar 0.7V untuk silikon), BJT akan mulai menghantarkan arus dari Collector ke Emitter. BJT NPN lebih umum digunakan dibandingkan PNP karena memiliki performa yang sedikit lebih baik dalam beberapa aplikasi.

BJT PNP¶

Sebaliknya, BJT PNP terdiri dari lapisan semikonduktor tipe-P, tipe-N, dan tipe-P yang disusun secara berurutan (P-N-P). Arus utama pada BJT PNP mengalir dari Emitter ke Collector. Untuk mengaktifkan BJT PNP, tegangan negatif harus diberikan pada Base relatif terhadap Emitter. Ketika tegangan Emitter-Base (VEB) mencapai tegangan tertentu (sekitar 0.7V untuk silikon), BJT akan mulai menghantarkan arus dari Emitter ke Collector. BJT PNP sering digunakan dalam rangkaian yang membutuhkan polaritas tegangan terbalik dibandingkan dengan NPN.

Fitur	BJT NPN	BJT PNP
Susunan Lapisan	N-P-N	P-N-P
Arah Arus Utama	Collector ke Emitter	Emitter ke Collector
Polaritas Aktif	VBE positif	VEB positif (atau VBE negatif)
Penggunaan Umum	Lebih umum, performa sedikit lebih baik	Digunakan pada rangkaian polaritas terbalik

Konfigurasi BJT dalam Rangkaian¶

Image just for illustration

BJT bisa dikonfigurasi dalam rangkaian elektronika dengan tiga cara utama, berdasarkan terminal mana yang dijadikan sebagai terminal common atau bersama antara input dan output. Ketiga konfigurasi tersebut adalah Common Emitter (CE), Common Base (CB), dan Common Collector (CC). Setiap konfigurasi memiliki karakteristik dan aplikasi yang berbeda.

Konfigurasi Common Emitter (CE)¶

Konfigurasi Common Emitter adalah konfigurasi yang paling umum digunakan. Dalam konfigurasi ini, terminal Emitter dijadikan sebagai terminal bersama antara input dan output. Sinyal input diberikan antara Base dan Emitter, dan sinyal output diambil antara Collector dan Emitter. Konfigurasi CE memberikan penguatan tegangan dan penguatan arus yang tinggi, sehingga sangat cocok untuk aplikasi penguat sinyal. Namun, konfigurasi CE memiliki impedansi input yang relatif rendah dan impedansi output yang relatif tinggi.

Konfigurasi Common Base (CB)¶

Pada konfigurasi Common Base, terminal Base dijadikan sebagai terminal bersama. Sinyal input diberikan antara Emitter dan Base, dan sinyal output diambil antara Collector dan Base. Konfigurasi CB memberikan penguatan tegangan yang tinggi, tetapi penguatan arusnya rendah (kurang dari 1). Konfigurasi CB memiliki impedansi input yang rendah dan impedansi output yang tinggi, dan sering digunakan dalam rangkaian frekuensi tinggi karena memiliki karakteristik frekuensi yang baik.

Konfigurasi Common Collector (CC) atau Emitter Follower¶

Konfigurasi Common Collector, juga dikenal sebagai Emitter Follower, menjadikan terminal Collector sebagai terminal bersama. Sinyal input diberikan antara Base dan Collector, dan sinyal output diambil antara Emitter dan Collector. Konfigurasi CC memberikan penguatan tegangan yang rendah (sedikit kurang dari 1), tetapi penguatan arusnya tinggi. Konfigurasi CC memiliki impedansi input yang tinggi dan impedansi output yang rendah, sehingga sering digunakan sebagai buffer atau penyangga impedansi untuk mencocokkan impedansi antara dua rangkaian.

Konfigurasi	Common Emitter (CE)	Common Base (CB)	Common Collector (CC)
Terminal Common	Emitter	Base	Collector
Penguatan Tegangan	Tinggi	Tinggi	Rendah (≈ 1)
Penguatan Arus	Tinggi	Rendah (< 1)	Tinggi
Impedansi Input	Rendah	Rendah	Tinggi
Impedansi Output	Tinggi	Tinggi	Rendah
Aplikasi Umum	Penguat Sinyal	Frekuensi Tinggi	Buffer Impedansi

Aplikasi BJT dalam Elektronika¶

Image just for illustration

BJT memiliki aplikasi yang sangat luas dalam berbagai bidang elektronika. Meskipun teknologi semikonduktor terus berkembang dan muncul komponen-komponen baru, BJT tetap menjadi pilihan yang relevan untuk banyak aplikasi karena karakteristiknya yang unik dan keandalannya. Berikut beberapa contoh aplikasi BJT:

• Penguat Audio: BJT sangat umum digunakan sebagai penguat audio dalam berbagai perangkat seperti amplifier, speaker aktif, dan sistem audio lainnya. Kemampuannya untuk memberikan penguatan tegangan dan arus yang tinggi membuatnya ideal untuk memperkuat sinyal audio yang lemah menjadi sinyal yang cukup kuat untuk menggerakkan speaker.
• Rangkaian Saklar: BJT dapat berfungsi sebagai saklar elektronik yang sangat cepat. Dalam mode saturasi dan cutoff, BJT dapat dengan cepat beralih antara kondisi ON (menghantarkan arus) dan OFF (tidak menghantarkan arus). Aplikasi saklar BJT banyak ditemukan dalam rangkaian logika digital, rangkaian kontrol, dan power switching.
• Regulator Tegangan: BJT dapat digunakan dalam rangkaian regulator tegangan untuk menjaga tegangan output tetap stabil meskipun ada perubahan pada tegangan input atau beban. Rangkaian regulator tegangan linier sering menggunakan BJT sebagai komponen utama.
• Oscillator: BJT juga dapat digunakan dalam rangkaian oscillator untuk menghasilkan sinyal periodik, seperti sinyal sinus, sinyal kotak, atau sinyal segitiga. Rangkaian oscillator BJT banyak digunakan dalam berbagai aplikasi seperti pembangkit sinyal clock, pembangkit frekuensi, dan lain-lain.
• Mixer dan Modulator: Dalam rangkaian komunikasi, BJT dapat digunakan sebagai mixer untuk mencampur dua sinyal frekuensi yang berbeda, atau sebagai modulator untuk memodulasi sinyal informasi ke sinyal carrier.
• Sensor dan Detektor: BJT juga dapat digunakan dalam rangkaian sensor dan detektor untuk mendeteksi perubahan kondisi fisik seperti suhu, cahaya, atau medan magnet. Perubahan kondisi fisik ini dapat mempengaruhi karakteristik BJT dan menghasilkan perubahan pada arus atau tegangan output yang dapat dideteksi.

Kelebihan dan Kekurangan BJT¶

Image just for illustration

Seperti semua komponen elektronika, BJT memiliki kelebihan dan kekurangan. Memahami kelebihan dan kekurangan ini penting untuk memilih komponen yang tepat untuk aplikasi tertentu.

Kelebihan BJT¶

• Penguatan Tinggi: BJT memiliki kemampuan penguatan tegangan dan arus yang tinggi, terutama dalam konfigurasi Common Emitter. Ini menjadikannya ideal untuk aplikasi penguat sinyal.
• Biaya Relatif Rendah: Dibandingkan dengan beberapa jenis transistor lain, BJT umumnya lebih murah dan mudah didapatkan.
• Robust dan Andal: BJT relatif robust dan andal dalam berbagai kondisi operasi. Mereka dapat beroperasi pada rentang tegangan dan arus yang cukup lebar.
• Kecepatan Switching Cukup Baik: Meskipun tidak secepat MOSFET dalam beberapa aplikasi switching berkecepatan tinggi, BJT masih memiliki kecepatan switching yang cukup baik untuk banyak aplikasi.
• Berbagai Macam Tipe dan Spesifikasi: Tersedia berbagai macam tipe dan spesifikasi BJT yang berbeda, memungkinkan perancang rangkaian untuk memilih BJT yang paling sesuai dengan kebutuhan aplikasi mereka.

Kekurangan BJT¶

• Impedansi Input Rendah (CE dan CB): Konfigurasi Common Emitter dan Common Base memiliki impedansi input yang relatif rendah, yang dapat menjadi masalah dalam beberapa aplikasi yang membutuhkan impedansi input tinggi.
• Arus Base Dibutuhkan: BJT adalah komponen current-controlled, yang berarti membutuhkan arus Base untuk mengendalikan arus Collector. Ini berbeda dengan MOSFET yang merupakan komponen voltage-controlled. Kebutuhan arus Base dapat meningkatkan konsumsi daya rangkaian.
• Sensitif Terhadap Suhu: Karakteristik BJT dapat dipengaruhi oleh perubahan suhu. Perubahan suhu dapat mempengaruhi parameter seperti arus bocor dan tegangan VBE. Perancang rangkaian perlu mempertimbangkan efek suhu ini dalam desain mereka.
• Non-Linearitas: Karakteristik BJT tidak sepenuhnya linier, terutama pada rentang arus yang lebar. Non-linearitas ini dapat menyebabkan distorsi dalam aplikasi penguat sinyal.

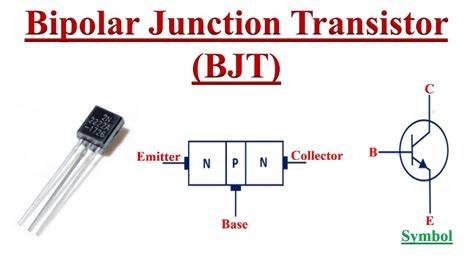

Tips Memilih dan Menggunakan BJT¶

Image just for illustration

Memilih dan menggunakan BJT dengan benar sangat penting untuk memastikan rangkaian elektronika berfungsi dengan baik dan optimal. Berikut beberapa tips yang perlu diperhatikan:

1. Pahami Spesifikasi BJT: Sebelum memilih BJT, pahami spesifikasi penting seperti tegangan maksimum Collector-Emitter (VCEO), arus Collector maksimum (IC), penguatan arus (hFE), frekuensi transisi (fT), dan disipasi daya maksimum (PD). Pastikan BJT yang dipilih sesuai dengan kebutuhan rangkaian.
2. Perhatikan Polaritas: Pastikan untuk memasang BJT dengan polaritas yang benar. Kesalahan polaritas dapat merusak BJT atau menyebabkan rangkaian tidak berfungsi. Identifikasi terminal Emitter, Base, dan Collector dengan benar menggunakan datasheet BJT.
3. Bias BJT dengan Tepat: Rangkaian biasing yang tepat sangat penting untuk memastikan BJT beroperasi pada titik kerja yang diinginkan. Pilih rangkaian biasing yang sesuai dengan konfigurasi BJT (CE, CB, CC) dan aplikasi.
4. Pertimbangkan Disipasi Daya: Pastikan BJT tidak melebihi disipasi daya maksimumnya. Disipasi daya yang berlebihan dapat menyebabkan BJT menjadi panas dan rusak. Gunakan heatsink jika diperlukan untuk membantu membuang panas.
5. Lindungi dari ESD: BJT sensitif terhadap Electrostatic Discharge (ESD). Gunakan tindakan pencegahan ESD saat menangani dan memasang BJT, seperti menggunakan gelang anti-statis dan alas kerja anti-statis.
6. Gunakan Datasheet: Selalu gunakan datasheet BJT sebagai referensi utama. Datasheet berisi informasi lengkap tentang spesifikasi, karakteristik, dan aplikasi BJT. Pahami informasi dalam datasheet sebelum menggunakan BJT.
7. Simulasi Rangkaian: Sebelum merakit rangkaian fisik, lakukan simulasi rangkaian menggunakan perangkat lunak simulasi elektronika. Simulasi dapat membantu memverifikasi desain rangkaian dan memastikan BJT bekerja sesuai harapan.

Fakta Menarik tentang BJT¶

Image just for illustration

BJT, meskipun sudah berusia lebih dari setengah abad, tetap menyimpan beberapa fakta menarik yang mungkin belum banyak diketahui:

• Nobel untuk Transistor: Penemuan transistor, yang mana BJT adalah salah satu jenisnya, mendapatkan penghargaan Nobel Fisika pada tahun 1956 untuk John Bardeen, Walter Brattain, dan William Shockley. Ini menunjukkan betapa revolusionernya penemuan transistor bagi dunia ilmu pengetahuan dan teknologi.
• Awal Mula Era Digital: BJT memainkan peran penting dalam awal mula era digital. Komputer generasi pertama dan kedua banyak menggunakan BJT sebagai komponen logika utama. Meskipun komputer modern sekarang menggunakan transistor jenis MOSFET, BJT tetap menjadi fondasi penting dalam sejarah komputasi.
• Masih Diproduksi Massal: Meskipun ada transistor jenis lain yang lebih canggih, BJT masih diproduksi secara massal hingga saat ini. Ini menunjukkan bahwa BJT masih memiliki pasar dan aplikasi yang signifikan, terutama dalam aplikasi audio, daya, dan beberapa aplikasi analog.
• Variasi Kemasan yang Beragam: BJT tersedia dalam berbagai macam kemasan, mulai dari kemasan through-hole tradisional seperti TO-92 dan TO-220, hingga kemasan surface-mount (SMD) yang lebih kecil. Variasi kemasan ini memungkinkan BJT digunakan dalam berbagai jenis rangkaian dan perangkat elektronika.
• Komponen Dasar dalam Pendidikan Elektronika: BJT seringkali menjadi salah satu komponen dasar yang pertama kali dipelajari dalam pendidikan elektronika. Memahami prinsip kerja BJT adalah fundamental untuk memahami komponen semikonduktor dan rangkaian elektronika yang lebih kompleks.

Semoga artikel ini memberikan pemahaman yang lebih baik tentang apa itu BJT, cara kerjanya, jenis-jenisnya, aplikasinya, serta kelebihan dan kekurangannya. BJT adalah komponen yang fundamental dalam dunia elektronika, dan pemahaman yang baik tentang BJT akan sangat bermanfaat bagi siapa saja yang tertarik dengan elektronika.

Jika ada pertanyaan atau pengalaman menarik terkait BJT, jangan ragu untuk berkomentar di bawah ini! Mari kita diskusi lebih lanjut!
