Dalam dunia animasi dan pemodelan 3D, menciptakan objek yang terlihat realistis itu nggak cuma soal bentuknya yang pas. Objek 3D kita perlu punya “kulit” atau tekstur supaya nggak kelihatan polos dan monoton. Nah, proses menempelkan tekstur 2D ke permukaan objek 3D ini butuh teknik khusus, dan di sinilah UV mapping berperan penting. Secara sederhana, UV mapping adalah proses “membentangkan” permukaan objek 3D yang kompleks ke dalam bidang 2D, kayak ngupas jeruk lalu dibentangkan rata di meja.

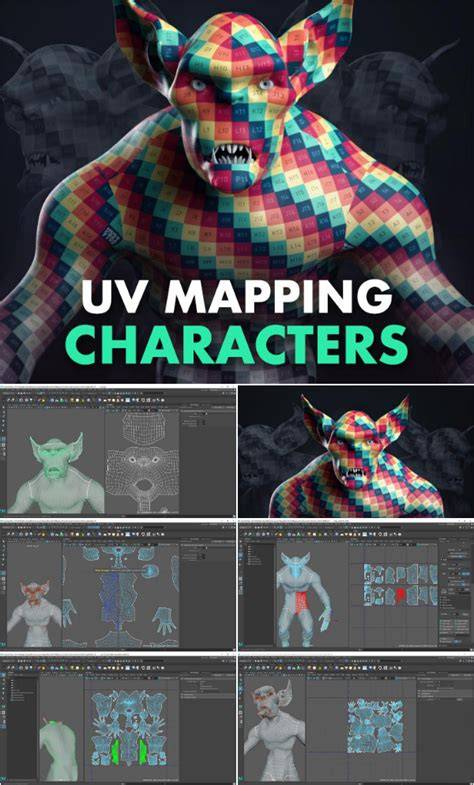

Image just for illustration

Kenapa kok harus dibentangkan dulu? Karena file tekstur yang kita punya itu bentuknya gambar 2D (kayak JPEG atau PNG). Komputer perlu tahu persis bagian mana dari gambar 2D ini yang harus ditaruh di bagian mana dari permukaan objek 3D. UV mapping inilah yang menciptakan “peta” atau koordinat yang menghubungkan ruang 3D objek dengan ruang 2D tekstur. Tanpa peta ini, tekstur bakal ketarik-tarik, nggak pas, atau bahkan nggak muncul sama sekali di objek kita.

Kenapa UV Mapping itu Penting Banget?¶

Bayangin kamu punya model karakter 3D yang rumit, lengkap dengan lipatan baju, detail wajah, dan aksesoris. Kamu mau nambahin tekstur kain, kulit, dan metal ke model itu. Kalau kamu cuma asal tempel tekstur 2D ke objek 3D tanpa UV mapping yang benar, hasilnya pasti kacau balau. Teksturnya bisa jadi miring, terdistorsi, atau bahkan ada bagian yang nggak ketutup tekstur sama sekali.

UV mapping memastikan bahwa setiap piksel dari tekstur 2D (yang sering disebut texture map) ditempatkan secara akurat di permukaan objek 3D. Ini penting banget bukan cuma buat tekstur warna dasar (albedo atau diffuse map), tapi juga buat map-map lain yang bikin objek kelihatan lebih nyata, seperti:

• Normal Map: Memberikan detail permukaan kecil tanpa menambah poligon, bikin objek kelihatan punya tonjolan dan cekungan.
• Specular Map: Mengontrol seberapa berkilau suatu area pada objek.
• Roughness Map: Mengontrol seberapa kasar permukaan, mempengaruhi pantulan cahaya.
• Ambient Occlusion Map: Meniru efek cahaya yang terhalang di area cekung, menambah kedalaman visual.

Semua map ini mengandalkan UV map yang sama untuk tahu di mana mereka harus dipasang di permukaan 3D. Jadi, UV mapping yang rapi dan efisien adalah pondasi utama untuk hasil rendering yang realistis dan memukau. Ini juga penting banget dalam pipeline pengembangan game atau produksi film animasi.

Analogi Paling Mudah: Membentangkan Kardus atau Pola Baju¶

Untuk gampang ngertiin UV mapping, bayangin kamu punya sebuah kotak (kubus) 3D. Kotak ini permukaannya terdiri dari enam sisi. Kalau kamu mau ngecat atau nempel stiker dengan pola tertentu di permukaan kotak itu, kamu bisa potong pola stikernya sesuai ukuran tiap sisi, lalu tempel satu per satu.

Image just for illustration

Dalam UV mapping, prosesnya mirip tapi kebalikannya. Kamu punya objek 3D yang sudah “tertutup”, kayak kardus yang sudah dirakit. Untuk bisa menempelkan satu gambar 2D ke seluruh permukaan luar kardus itu, kamu harus “membongkar” atau “membentangkan” kardus tersebut menjadi pola datar. Pola datar inilah yang kemudian bisa kamu pasangkan dengan gambar tekstur 2D. Setiap titik di pola datar itu punya koordinat (U dan V), dan koordinat ini terhubung dengan titik yang sesuai di permukaan kardus 3D (dengan koordinat X, Y, Z).

Analogi lain yang sering dipakai adalah membuat pola jahitan baju. Desainer baju memulai dengan bentuk 3D (badan manusia), lalu mereka membuat pola 2D dari kain yang kalau dijahit kembali akan membentuk baju 3D. Dalam UV mapping, objek 3D-lah “badan”-nya, dan UV map adalah “pola jahitan”-nya di bidang 2D.

Koordinat UV: U dan V, Bukan X, Y, Z¶

Dalam ruang 3D, kita menggunakan koordinat X, Y, dan Z untuk menentukan posisi titik dalam ruang. Nah, dalam ruang 2D tempat tekstur itu berada, kita butuh sistem koordinat yang berbeda agar nggak ketukar. Itulah sebabnya digunakan huruf U dan V.

• Koordinat U mewakili sumbu horizontal pada tekstur 2D (seperti sumbu X pada gambar 2D).
• Koordinat V mewakili sumbu vertikal pada tekstur 2D (seperti sumbu Y pada gambar 2D).

Nilai koordinat U dan V biasanya dinormalisasi antara 0 dan 1. Artinya, sudut kiri bawah tekstur itu punya koordinat (0,0), sudut kanan bawah (1,0), sudut kiri atas (0,1), dan sudut kanan atas (1,1). Ini membuat tekstur bisa tile (diulang-ulang) dengan mulus jika diperlukan, dan juga memudahkan software 3D untuk mengatur penempatan tekstur secara proporsional, nggak peduli seberapa besar resolusi teksturnya (misalnya, 512x512 piksel, 1024x1024 piksel, atau 4096x4096 piksel). Area UV map antara 0 dan 1 disebut UV space atau UV tile.

Setiap vertex (titik sudut) pada model 3D kamu punya koordinat X, Y, Z dan juga koordinat U, V yang sesuai di ruang 2D. Software 3D menggunakan pasangan koordinat (X,Y,Z) - (U,V) ini untuk tahu, “Vertex di posisi 3D ini harus mengambil warna atau informasi dari piksel di posisi UV ini pada tekstur.”

Proses UV Mapping: Unwrapping, Arranging, dan Applying¶

UV mapping itu bukan cuma sekali klik langsung jadi (meskipun beberapa software punya fitur otomatis, hasilnya belum tentu optimal). Prosesnya melibatkan beberapa tahapan utama:

1. Unwrapping (Membentangkan)¶

Ini adalah tahap paling krusial dan seringkali paling tricky. Di tahap ini, kamu “memotong” atau “membelah” model 3D kamu di tempat-tempat tertentu (disebut seams atau jahitan) agar permukaannya bisa dibentangkan rata menjadi kepingan-kepingan 2D (disebut UV islands). Memilih di mana menempatkan seams itu penting banget. Seams sebaiknya diletakkan di area yang nggak terlalu terlihat di model akhir, misalnya di bagian belakang lengan, di bawah kerah baju, atau di tepi-tepi yang tajam.

Tujuan dari unwrapping yang baik adalah membentangkan permukaan 3D sekonstan mungkin, menghindari distorsi (kayak peta dunia datar yang area kutubnya jadi melar). Setiap UV island yang dihasilkan harus mewakili area permukaan model 3D secara akurat dalam 2D.

2. Arranging and Packing (Mengatur dan Menata)¶

Setelah model kamu dibentangkan menjadi UV islands, kepingan-kepingan 2D ini perlu ditata di dalam UV space (area 0-1) secara efisien. Proses ini sering disebut packing. Tujuan packing adalah menggunakan area UV space sebanyak mungkin tanpa tumpang tindih (overlapping) antar UV islands.

Kenapa packing ini penting?

• Efisiensi Tekstur: Kalau UV islands ditata dengan rapi dan memenuhi area 0-1, kamu menggunakan resolusi tekstur secara maksimal. Setiap piksel tekstur dipakai untuk mewakili permukaan model 3D, bukan area kosong di UV space.
• Resolusi Tekstur Merata (Texel Density): Kamu ingin setiap bagian modelmu punya tingkat detail tekstur yang kurang lebih sama. Ini diukur dengan texel density, yaitu jumlah piksel tekstur per satuan luas permukaan model 3D. Saat packing, kamu perlu memastikan UV islands yang mewakili area yang sama besarnya di 3D juga punya ukuran yang proporsional di UV space. Kalau satu island terlalu kecil dibanding yang lain, teksturnya akan terlihat buram di area tersebut.
• Menghindari Overlap: Tumpang tindih UV islands itu masalah besar. Jika dua UV islands tumpang tindih di UV space, mereka akan berbagi piksel tekstur yang sama. Ini artinya, satu bagian tekstur akan muncul di dua area berbeda pada model 3D, yang biasanya nggak diinginkan (kecuali sengaja untuk efek tertentu, tapi itu kasus khusus). Overlap juga bisa menyebabkan masalah saat menggunakan map lain seperti normal map.

3. Applying Texture (Menerapkan Tekstur)¶

Begitu UV map kamu sudah jadi dan rapi, barulah kamu bisa membuat atau mendapatkan gambar tekstur 2D (atau beberapa gambar map) dan menerapkannya ke model 3D menggunakan UV map yang sudah dibuat sebagai panduannya. Software 3D akan membaca UV map untuk mengetahui bagaimana cara “membungkus” tekstur 2D ke permukaan model 3D.

Berbagai Metode Proyeksi UV¶

Bagaimana cara software 3D membentangkan modelmu menjadi UV islands? Ada beberapa metode proyeksi dasar yang sering digunakan, tergantung bentuk objeknya:

a. Proyeksi Planar (Planar Projection)¶

Ini seperti memproyeksikan modelmu dari satu arah lurus, kayak menaruh slide proyektor ke permukaan. Metode ini bagus untuk permukaan yang datar atau model yang bentuknya pipih, seperti dinding, lantai, atau model kertas. Namun, kalau modelnya punya banyak lekukan, hasilnya bisa sangat melar di area yang menjauhi arah proyeksi.

b. Proyeksi Silindris (Cylindrical Projection)¶

Metode ini membungkus modelmu dengan proyeksi berbentuk silinder, lalu silindernya “dipotong” dan dibentangkan. Cocok untuk objek berbentuk silinder atau mendekati silinder, seperti kaki, lengan, botol, atau tiang. Biasanya ada satu seam lurus di sepanjang objek tempat silindernya “terbelah”.

c. Proyeksi Sferis (Spherical Projection)¶

Ini seperti membungkus modelmu dengan proyeksi berbentuk bola, lalu bolanya “dipotong” dan dibentangkan. Ideal untuk objek berbentuk bola atau mendekati bola, seperti kepala karakter, planet, atau buah. Proyeksi ini biasanya menghasilkan seams di bagian atas dan bawah (kutub) serta satu seam memanjang di sisi.

d. Proyeksi Kubus (Cube Projection)¶

Metode ini memproyeksikan modelmu dari enam sisi, seperti membungkusnya dengan kotak lalu setiap sisinya dibentangkan. Berguna untuk objek yang bentuknya kotak atau arsitektur. Hasilnya adalah enam UV islands (atau lebih, tergantung modelnya) yang mewakili setiap “sisi” proyeksi.

e. Proyeksi Otomatis (Automatic Projection)¶

Kebanyakan software 3D punya fitur automatic unwrapping yang mencoba memotong modelmu menjadi UV islands secara otomatis berdasarkan sudut permukaan atau kriteria lain. Ini bisa jadi titik awal yang cepat, tapi hasilnya seringkali punya terlalu banyak UV islands kecil atau seams di tempat yang nggak diinginkan, sehingga butuh editing manual lebih lanjut.

Dalam praktiknya, untuk model 3D yang kompleks (seperti karakter atau kendaraan), kamu akan menggunakan kombinasi dari metode proyeksi ini dan cutting/seaming manual untuk mendapatkan UV islands yang optimal.

Masalah Umum dalam UV Mapping¶

Proses UV mapping nggak selalu mulus. Beberapa masalah yang sering dihadapi antara lain:

• Stretching (Melar): UV islands tidak mewakili proporsi permukaan 3D dengan benar, membuat tekstur terlihat melar atau terkompres di area tertentu. Ini terjadi kalau unwrapping-nya kurang tepat.
• Overlapping (Tumpang Tindih): Dua atau lebih UV islands berada di area yang sama di UV space. Seperti dijelaskan sebelumnya, ini bisa menyebabkan masalah tekstur.
• Seams Terlihat Jelas: Seams diletakkan di area yang sangat terlihat di model akhir, membuat sambungan tekstur jadi mengganggu.
• Texel Density Tidak Merata: Beberapa bagian model punya detail tekstur yang sangat tinggi sementara yang lain buram karena UV islands punya ukuran yang sangat bervariasi di UV space.
• Resolusi Tekstur Kurang: UV map sudah rapi, tapi resolusi gambar teksturnya terlalu rendah untuk model seukuran itu, sehingga tekstur terlihat pecah-pecah (pixelated). Ini bukan masalah UV map-nya sendiri, tapi lebih ke pemilihan resolusi tekstur yang tepat.

Tips untuk UV Mapping yang Efektif¶

Supaya UV mapping kamu membuahkan hasil yang maksimal, coba terapkan tips-tips ini:

1. Rencanakan Seams: Sebelum mulai unwrapping, pikirkan baik-baik di mana kamu akan menempatkan seams. Cari area-area yang nggak terlalu terlihat. Untuk karakter, biasanya di bagian dalam lengan, belakang leher, atau di balik lipatan pakaian.
2. Jaga Agar UV Islands Tetap Besar (Jika Memungkinkan): Lebih sedikit UV islands yang besar dan rapi biasanya lebih mudah dikelola daripada banyak kepingan kecil. Ini juga membantu mengurangi jumlah seams.
3. Pastikan Ukuran UV Islands Proporsional: Gunakan alat bantu di software 3D kamu untuk memeriksa texel density. Area yang sama besarnya di 3D seharusnya punya ukuran yang relatif sama di UV space.
4. Hindari Overlapping: Kecuali kamu memang sengaja overlapping (misalnya untuk detail yang sama di kedua sisi model yang simetris, kayak kancing baju), pastikan nggak ada UV islands yang tumpang tindih.
5. Manfaatkan UV Space Secara Efisien: Setelah unwrapping, gunakan fitur packing otomatis atau tata UV islands secara manual supaya memenuhi area 0-1 UV space. Sisakan sedikit padding atau margin antar islands (sekitar 2-4 piksel) untuk menghindari bleeding tekstur (warna dari satu island bocor ke island di sebelahnya) saat tekstur di-mipmapping atau difilter.
6. Gunakan Checker Map untuk Tes: Hampir semua software 3D punya opsi untuk menampilkan tekstur berupa pola papan catur (checker map) di modelmu. Gunakan ini secara rutin saat unwrapping dan packing untuk melihat apakah ada stretching atau perbedaan texel density. Kotak-kotak pada checker map seharusnya terlihat kotak dan ukurannya relatif seragam di seluruh permukaan model.
7. Pilih Resolusi Tekstur yang Tepat: Pertimbangkan seberapa dekat kamera akan melihat model ini di hasil akhir. Objek yang akan dilihat dari dekat butuh resolusi tekstur yang lebih tinggi (dan UV map yang lebih detail dan rapi) daripada objek yang hanya akan terlihat dari jauh.

UV Mapping di Berbagai Software 3D Populer¶

Konsep UV mapping itu universal di dunia 3D, tapi cara melakukannya bisa sedikit berbeda antar software.

• Blender: Punya UV Editor yang sangat kuat dengan banyak alat bantu untuk unwrapping (Smart UV Project, Cube Projection, Cylinder Projection, Sphere Projection, dll.), menandai seams, pinning vertex, dan packing. Komunitasnya luas, jadi banyak tutorial tersedia.
• Maya: Juga punya editor UV-nya sendiri (UV Editor atau UV Toolkit) dengan fitur unwrapping, sewing/cutting seams, arranging, dan packing. Alat-alatnya lengkap dan sering digunakan di industri profesional.
• 3ds Max: Mirip dengan Maya, 3ds Max punya modifier UVW Unwrap yang menyediakan berbagai metode proyeksi dan alat editing UV yang komprehensif.

Meskipun nama alat atau menunya mungkin beda, prinsip dasarnya tetap sama: membentangkan permukaan 3D ke 2D untuk keperluan tekstur.

Fakta Menarik Seputar UV Mapping¶

• Kenapa namanya U dan V? Itu karena X, Y, Z sudah dipakai untuk koordinat ruang 3D, dan W sering dipakai untuk tekstur 3D atau dimensi keempat dalam konteks lain. U dan V dipilih sebagai dua huruf berikutnya yang umum digunakan setelah X, Y, Y, Z, W dalam matematika dan grafis komputer untuk mewakili sumbu 2D.
• UV mapping sudah ada sejak awal era grafis 3D yang menggunakan tekstur. Ini adalah teknik fundamental yang belum tergantikan untuk penempatan tekstur yang presisi.
• Ada juga teknik procedural texturing yang tidak terlalu bergantung pada UV map, di mana tekstur dibuat secara matematis berdasarkan posisi 3D objek. Namun, untuk detail tekstur yang sangat spesifik (seperti logo di baju atau tato di kulit), UV mapping tetap jadi pilihan utama.
• UV mapping yang buruk adalah salah satu penyebab paling umum model 3D terlihat “aneh” atau tidak profesional, meskipun modelnya sendiri sudah bagus.

Lebih dari Sekadar Warna¶

Penting untuk diingat, UV map bukan cuma buat menempelkan gambar warna dasar. Seperti yang disebutkan di awal, UV map yang sama digunakan untuk semua map tekstur lainnya (normal, specular, roughness, dll.). Ini artinya, kalau UV map kamu ada masalah (misalnya stretching atau overlap), masalah itu akan memengaruhi semua map dan bikin objekmu kelihatan cacat di mana-mana. Jadi, luangkan waktu untuk membuat UV map yang bagus!

Kesimpulan¶

UV mapping mungkin terdengar teknis dan sedikit membosankan dibandingkan memodelkan bentuk 3D yang keren. Tapi, ini adalah langkah krusial yang menentukan seberapa realistis dan detail objek 3D kamu akan terlihat saat diberi tekstur. Memahami cara kerja UV mapping, berlatih unwrapping dan packing yang baik, serta menghindari masalah umum akan sangat meningkatkan kualitas hasil kerja 3D kamu. Anggap saja UV mapping sebagai “tulang punggung” dari proses texturing objek 3Dmu.

Bagaimana pengalamanmu dengan UV mapping? Pernah punya masalah yang bikin pusing atau justru trik jitu yang bisa dibagi? Yuk, ceritakan di kolom komentar di bawah!
