Apa Itu VLAN? Simak Penjelasan Mudahnya Biar Langsung Ngerti!

Updated: • 0 • min read
Table of Contents

Pernahkah kamu membayangkan punya satu gedung kantor besar, tapi isinya dibagi-bagi menjadi beberapa ruangan terpisah untuk tim yang berbeda? Setiap tim hanya bisa langsung berinteraksi dengan anggota timnya sendiri di ruangan itu, kecuali jika mereka keluar ruangan dan bertemu di area bersama atau lewat ‘koridor’ khusus. Kurang lebih, begitulah analogi sederhana untuk memahami apa itu VLAN dalam dunia jaringan komputer.

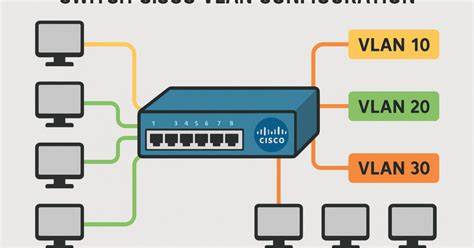

VLAN itu singkatan dari Virtual Local Area Network. Intinya, VLAN ini memungkinkan kamu untuk membagi satu jaringan fisik (LAN) menjadi beberapa jaringan logis atau virtual yang lebih kecil dan terisolasi satu sama lain. Jadi, meskipun semua komputer terhubung ke switch fisik yang sama, mereka bisa saja berada di VLAN yang berbeda, dan secara default, komputer di VLAN yang berbeda itu tidak bisa langsung berkomunikasi. Mereka seperti berada di ‘ruangan’ yang berbeda meskipun dalam ‘gedung’ (switch) yang sama.

apa yang dimaksud vlan
Image just for illustration

Konsep VLAN ini lahir dari kebutuhan untuk mengatasi keterbatasan jaringan LAN tradisional. Di jaringan LAN biasa, semua perangkat berada dalam satu broadcast domain yang besar. Artinya, setiap kali ada perangkat mengirimkan paket broadcast (misalnya, saat mencari alamat IP via DHCP atau saat melakukan resolusi nama), paket itu akan diterima oleh semua perangkat lain di jaringan yang sama. Bayangkan kalau jaringannya besar sekali dengan ratusan atau ribuan perangkat, broadcast ini bisa menghabiskan bandwidth dan membebani setiap perangkat, bikin jaringan jadi lambat. Inilah salah satu masalah utama yang dipecahkan oleh VLAN.

Mengapa Kita Perlu Menggunakan VLAN?

Menggunakan VLAN itu bukan sekadar tren, tapi memang punya banyak keuntungan yang signifikan, terutama untuk jaringan yang ukurannya lumayan besar atau yang punya kebutuhan keamanan dan manajemen spesifik. Beberapa alasan utamanya meliputi:

Keamanan yang Meningkat

Ini salah satu manfaat paling terasa. Dengan membagi jaringan menjadi VLAN-VLAN yang lebih kecil, kamu bisa mengisolasi lalu lintas data antar kelompok pengguna atau perangkat. Misalnya, kamu bisa bikin VLAN terpisah untuk departemen keuangan, departemen HRD, dan tamu. Jika ada masalah keamanan atau serangan di satu VLAN (misalnya VLAN Tamu), kecil kemungkinan dampaknya akan menyebar langsung ke VLAN lain (seperti VLAN Keuangan) karena mereka terisolasi secara logis. Ini seperti punya kunci berbeda untuk setiap ruangan di gedung tadi.

Mengurangi Ukuran Broadcast Domain

Seperti yang sudah disinggung, ini adalah masalah besar di LAN tradisional. Dengan VLAN, setiap VLAN itu adalah broadcast domain sendiri. Jadi, broadcast yang dikirim di VLAN A hanya akan diterima oleh perangkat-perangkat di VLAN A saja, tidak menyebar ke VLAN B atau C. Ini drastically (secara drastis) mengurangi lalu lintas broadcast di seluruh jaringan fisik, bikin jaringan lebih efisien dan cepat, terutama saat jumlah perangkat bertambah.

Kinerja Jaringan yang Lebih Baik

Dengan broadcast domain yang lebih kecil dan lalu lintas yang lebih tersegregasi, kinerja jaringan secara keseluruhan meningkat. Switch hanya perlu meneruskan lalu lintas ke port yang relevan di dalam VLAN yang sama, atau meneruskan paket broadcast hanya ke port-port yang tergabung dalam VLAN yang sama. Ini mengurangi beban kerja switch dan perangkat, serta membebaskan bandwidth untuk lalu lintas data yang sebenarnya.

Manajemen Jaringan yang Lebih Mudah

VLAN membuat manajemen jaringan jadi lebih terstruktur dan efisien. Kamu bisa mengelompokkan perangkat berdasarkan fungsi (misalnya, server di satu VLAN, printer di VLAN lain, voice over IP (VoIP) di VLAN khusus) atau berdasarkan departemen, terlepas dari lokasi fisik perangkat tersebut terhubung ke switch mana (selama switch itu mendukung VLAN). Ini memudahkan penerapan kebijakan keamanan, Quality of Service (QoS), atau troubleshooting.

Fleksibilitas dan Skalabilitas

VLAN memberikan fleksibilitas yang tinggi. Ketika ada karyawan pindah departemen, kamu tidak perlu repot memindahkan kabel jaringannya secara fisik ke switch lain atau subnet lain. Cukup ubah konfigurasi port switch tempat komputer karyawan itu terhubung untuk dimasukkan ke VLAN departemen barunya. Jaringan jadi lebih mudah diatur ulang dan diskalakan sesuai pertumbuhan organisasi.

Bagaimana VLAN Bekerja? Konsep Tagging dan Trunking

Cara kerja VLAN itu melibatkan modifikasi pada paket data yang melintasi jaringan, terutama di level switch yang mendukung VLAN (managed switch). Mekanisme kuncinya ada dua: tagging dan trunking.

VLAN Tagging

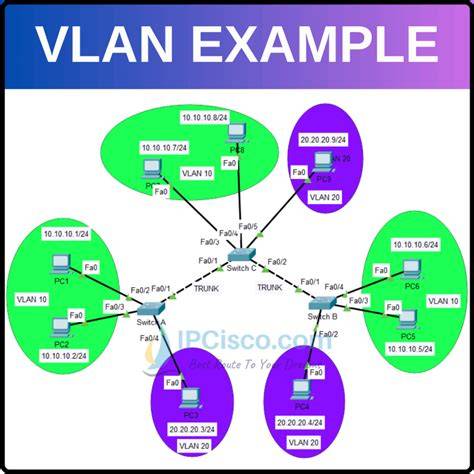

Setiap kali sebuah paket data (lebih tepatnya, frame Ethernet) melewati switch yang mendukung VLAN, switch bisa menambahkan informasi tambahan ke frame tersebut. Informasi tambahan ini disebut VLAN tag. Standar yang paling umum untuk VLAN tagging adalah IEEE 802.1Q. Tag ini disisipkan ke dalam header frame Ethernet.

vlan tagging example
Image just for illustration

Di dalam VLAN tag ini ada identifikasi VLAN yang disebut VLAN ID (VID). VID ini adalah nomor unik (biasanya dari 1 sampai 4094) yang menandai frame tersebut milik VLAN yang mana. Ketika switch menerima frame bertag, ia akan tahu frame ini berasal dari atau ditujukan untuk perangkat di VLAN dengan VID tersebut. Switch hanya akan meneruskan frame bertag ini ke port-port lain yang dikonfigurasi untuk VLAN yang sama.

Ketika frame bertag ini akhirnya keluar dari switch menuju perangkat tujuan yang tidak memahami tag (misalnya, komputer biasa atau printer), switch akan melepas tag tersebut. Jadi, perangkat akhir akan menerima frame Ethernet standar tanpa tag VLAN. Proses pelepasan tag ini penting agar perangkat akhir bisa memproses frame tersebut.

VLAN Trunking

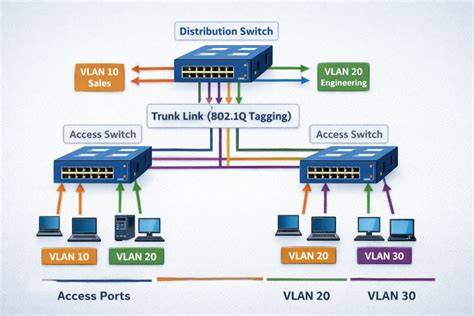

Bayangkan ada dua switch yang terhubung, dan masing-masing switch punya beberapa perangkat yang tersebar di berbagai VLAN (misalnya, VLAN 10 dan VLAN 20). Agar perangkat di VLAN 10 yang terhubung ke switch pertama bisa berkomunikasi dengan perangkat di VLAN 10 yang terhubung ke switch kedua, lalu lintas data VLAN 10 harus bisa melewati kabel yang menghubungkan kedua switch tersebut. Kabel penghubung antar-switch inilah yang sering dikonfigurasi sebagai trunk port.

Trunk port adalah port khusus pada switch yang bisa membawa lalu lintas dari banyak VLAN sekaligus. Ketika frame dari VLAN A, B, dan C ingin melewati trunk port, switch akan menambahkan VLAN tag (dengan VID A, B, atau C) pada masing-masing frame sebelum mengirimkannya melalui trunk port. Switch di ujung lain trunk port akan menerima frame bertag ini, membaca tag-nya, dan meneruskan frame tersebut ke port-port yang tergabung dalam VLAN sesuai tag yang dibaca.

vlan trunking diagram
Image just for illustration

Port yang terhubung langsung ke perangkat akhir (seperti komputer, printer, server) biasanya dikonfigurasi sebagai access port. Access port ini hanya menjadi anggota dari satu VLAN saja. Ketika frame masuk melalui access port, switch akan menambahkan VLAN tag sesuai dengan VLAN port tersebut. Ketika frame keluar melalui access port menuju perangkat akhir, tag VLAN-nya akan dilepas. Jadi, perangkat akhir di access port tidak perlu tahu menahu soal VLAN tagging.

Berikut perbandingan sederhana antara access port dan trunk port:

Fitur Access Port Trunk Port
Jumlah VLAN Hanya anggota satu VLAN Bisa membawa lalu lintas banyak VLAN
Tagging Ingress Menambahkan VLAN tag sesuai VLAN portnya Meneruskan frame bertag (jika sudah ada) atau bisa juga menambahkan tag
Tagging Egress Melepas VLAN tag sebelum mengirim frame Meneruskan frame dengan VLAN tag
Penggunaan Menghubungkan switch ke perangkat akhir (PC, Server, Printer) Menghubungkan antar-switch atau switch ke router yang support tagging

Jenis-Jenis VLAN

Secara garis besar, VLAN bisa diklasifikasikan berdasarkan cara switch menentukan VLAN mana tempat sebuah frame berasal. Yang paling umum adalah:

  • Port-based VLAN (Static VLAN): Ini yang paling sering digunakan. Anggota VLAN ditentukan berdasarkan port fisik di switch tempat perangkat terhubung. Jadi, port 1-5 di VLAN 10, port 6-10 di VLAN 20, dan seterusnya. Konfigurasi ini statis, kamu harus menentukan secara manual port mana masuk VLAN mana. Jika perangkat pindah port, konfigurasinya harus diubah.
  • MAC-based VLAN (Dynamic VLAN): Keanggotaan VLAN ditentukan berdasarkan alamat MAC (Media Access Control) perangkat. Switch punya database yang memetakan alamat MAC ke VLAN ID. Jika perangkat dengan alamat MAC tertentu terhubung ke port mana pun di switch, ia akan otomatis masuk ke VLAN yang sudah ditentukan. Ini lebih fleksibel jika perangkat sering berpindah, tapi butuh manajemen database MAC address yang lumayan kompleks.
  • Protocol-based VLAN: Anggota VLAN ditentukan berdasarkan tipe protokol jaringan yang digunakan dalam frame. Misalnya, lalu lintas IP bisa masuk VLAN A, lalu lintas IPX masuk VLAN B. Kurang umum digunakan saat ini karena sebagian besar jaringan didominasi oleh protokol IP.

Mayoritas implementasi VLAN yang akan kamu temui adalah yang berbasis port.

Keuntungan VLAN Secara Rinci

Mari kita kupas lagi keuntungan menggunakan VLAN:

  • Pengurangan Broadcast Domain: Ini adalah manfaat fundamental. Dengan memecah jaringan besar menjadi VLAN-VLAN yang lebih kecil, broadcast traffic terbatas pada broadcast domain VLAN itu saja. Ini sangat signifikan dalam meningkatkan kinerja pada jaringan besar yang sebelumnya mungkin “lumpuh” karena terlalu banyak broadcast.
  • Peningkatan Keamanan: Isolasi logis antar VLAN berarti perangkat di satu VLAN tidak bisa langsung “melihat” atau berkomunikasi dengan perangkat di VLAN lain tanpa melalui perangkat Layer 3 (seperti router atau Layer 3 switch) yang bisa menerapkan kebijakan keamanan (ACL - Access Control List). Ini meminimalkan risiko penyebaran malware atau akses tidak sah antar segmen jaringan yang berbeda sensitivitasnya.
  • Fleksibilitas dan Mobilitas Pengguna: Pengguna bisa berpindah lokasi fisik di kantor (misalnya, pindah ruangan) dan tetap berada di VLAN yang sama dengan hanya mengubah konfigurasi port switch, tanpa perlu mengubah alamat IP perangkatnya (jika menggunakan DHCP yang terikat pada VLAN) atau konfigurasi jaringan lainnya. Ini sangat praktis di lingkungan kerja yang dinamis.
  • Manajemen yang Lebih Mudah: Mengelompokkan perangkat berdasarkan VLAN mempermudah penerapan kebijakan jaringan. Misalnya, kebijakan QoS untuk lalu lintas VoIP bisa diterapkan hanya pada VLAN khusus VoIP, atau aturan keamanan tertentu hanya pada VLAN server. Ini menyederhanakan konfigurasi dan troubleshooting.
  • Pemanfaatan Sumber Daya Lebih Baik: Dengan memecah jaringan menjadi VLAN-VLAN, bandwidth yang tersedia di setiap VLAN bisa dimanfaatkan lebih efisien karena lalu lintas tidak perlu bersaing dengan lalu lintas broadcast dari seluruh jaringan fisik.

Tantangan dan Kekurangan VLAN

Meskipun banyak keuntungannya, mengimplementasikan VLAN juga punya tantangan:

  • Kompleksitas Konfigurasi: Mengatur VLAN, terutama di jaringan besar dengan banyak switch, bisa menjadi cukup kompleks. Membutuhkan pemahaman yang baik tentang konsep tagging, trunking, dan konfigurasi spesifik switch yang digunakan. Salah konfigurasi bisa menyebabkan masalah konektivitas.
  • Membutuhkan Managed Switch: Untuk bisa menggunakan VLAN, kamu butuh switch yang mendukung fitur VLAN (disebut managed switch). Switch biasa (unmanaged switch) tidak bisa mengerti atau memproses VLAN tag. Tentu saja, managed switch harganya relatif lebih mahal daripada unmanaged switch.
  • Membutuhkan Inter-VLAN Routing: Karena secara default VLAN yang berbeda itu terisolasi, perangkat di VLAN yang berbeda tidak bisa berkomunikasi. Untuk memungkinkan komunikasi antar VLAN, kamu memerlukan perangkat Layer 3 seperti router atau Layer 3 switch. Mengonfigurasi inter-VLAN routing ini menambah satu layer (lapisan) kerumitan lagi.

Kapan dan di Mana VLAN Biasa Digunakan?

VLAN sangat umum digunakan di berbagai skenario, terutama di lingkungan bisnis dan organisasi:

  • Jaringan Perusahaan: Memisahkan departemen (Keuangan, HRD, IT, Marketing), memisahkan lalu lintas data, suara (VoIP), dan video, serta memisahkan jaringan karyawan dari jaringan tamu.
  • Pusat Data (Data Center): Mengisolasi server berdasarkan fungsi atau tingkat keamanan, memisahkan lalu lintas server, storage, dan manajemen.
  • Institusi Pendidikan: Memisahkan jaringan administrasi, pengajar, mahasiswa, dan jaringan perpustakaan atau laboratorium.
  • Jaringan Publik (Hotspot Wi-Fi): Mengisolasi lalu lintas pengguna publik dari jaringan internal organisasi.
  • Jaringan VoIP: Memberikan VLAN khusus untuk lalu lintas suara agar bisa diberikan prioritas (QoS) dan isolasi dari lalu lintas data biasa.

Inter-VLAN Routing: Jembatan Antar VLAN

Seperti disebutkan sebelumnya, VLAN yang berbeda tidak bisa berkomunikasi langsung. Agar perangkat di VLAN 10 bisa berkomunikasi dengan perangkat di VLAN 20, lalu lintasnya harus ‘dirutekan’ antara kedua VLAN tersebut. Proses ini disebut Inter-VLAN Routing.

Inter-VLAN routing membutuhkan perangkat Layer 3 (yang beroperasi di lapisan jaringan), yaitu router atau Layer 3 switch. Router tradisional bisa dihubungkan ke trunk port switch (dengan konfigurasi Router-on-a-Stick) atau punya banyak interface fisik, di mana setiap interface terhubung ke satu VLAN. Layer 3 switch lebih modern dan efisien karena bisa melakukan routing antar VLAN secara internal dengan performa yang lebih tinggi.

inter vlan routing diagram
Image just for illustration

Pada dasarnya, ketika perangkat di VLAN A mengirim paket ke perangkat di VLAN B, paket itu akan dikirim ke gateway default-nya di VLAN A. Gateway default ini biasanya adalah interface router atau Layer 3 switch yang berada di VLAN A. Router atau Layer 3 switch ini kemudian melihat alamat tujuan paket, menentukan bahwa tujuan tersebut berada di VLAN B, lalu merutekan paket tersebut ke interface-nya yang berada di VLAN B, yang akhirnya akan diteruskan ke perangkat tujuan di VLAN B.

Fakta Menarik Seputar VLAN

  • Standar IEEE 802.1Q, yang mengatur VLAN tagging, pertama kali diterbitkan pada tahun 1998. Ini menunjukkan bahwa konsep VLAN sudah ada cukup lama dan terus berevolusi.
  • VID 1 (VLAN 1) biasanya adalah default VLAN di banyak switch. Secara default, semua port di switch sering kali menjadi anggota VLAN 1. Namun, untuk keamanan, praktik terbaik menyarankan untuk tidak menggunakan VLAN 1 untuk lalu lintas data pengguna atau manajemen.
  • Jumlah maksimum VLAN yang bisa dibuat dengan standar 802.1Q adalah 4094 (dari VID 1 sampai 4094, VID 0 dan 4095 direservasi). Ini lebih dari cukup untuk sebagian besar kebutuhan organisasi.
  • Selain 802.1Q, ada juga metode trunking lain yang lebih lama dan proprietary (milik vendor tertentu), contohnya ISL (Inter-Switch Link) milik Cisco. Namun, 802.1Q adalah standar terbuka yang paling umum digunakan saat ini.

Tips Singkat untuk Implementasi VLAN

  1. Rencanakan dengan Matang: Sebelum mulai mengonfigurasi, tentukan VLAN apa saja yang kamu butuhkan, VID berapa yang akan digunakan, dan port mana akan masuk ke VLAN mana.
  2. Gunakan Penamaan VLAN yang Konsisten: Beri nama VLAN yang jelas dan deskriptif (misalnya, VLAN_10_Karyawan, VLAN_20_Server) agar mudah diingat dan dikelola.
  3. Jangan Gunakan Default VLAN (VLAN 1): Sebaiknya buat VLAN baru untuk lalu lintas data dan manajemen switch demi alasan keamanan.
  4. Dokumentasikan Konfigurasi: Catat semua konfigurasi VLAN, VID, penamaan, dan alokasi port. Dokumentasi ini sangat berharga saat melakukan troubleshooting atau perubahan di masa mendatang.
  5. Uji Konektivitas: Setelah konfigurasi, pastikan perangkat di VLAN yang sama bisa berkomunikasi, dan perangkat di VLAN yang berbeda tidak bisa berkomunikasi (kecuali jika inter-VLAN routing sudah dikonfigurasi dengan benar).

```mermaid
graph LR
subgraph Switch 1
A[PC Karyawan
VLAN 10] → P1(Port 1
Access VLAN 10)
B[Server
VLAN 20] → P2(Port 2
Access VLAN 20)
T1(Trunk Port)
P1 – member of → VLAN10_SW1(VLAN 10)
P2 – member of → VLAN20_SW1(VLAN 20)
VLAN10_SW1 → T1
VLAN20_SW1 → T1
end

subgraph Switch 2
    C[PC Lain<br>VLAN 10] --> P3(Port 3<br>Access VLAN 10)
    D[Printer<br>VLAN 20] --> P4(Port 4<br>Access VLAN 20)
    T2(Trunk Port)
    P3 -- member of --> VLAN10_SW2(VLAN 10)
    P4 -- member of --> VLAN20_SW2(VLAN 20)
    VLAN10_SW2 --> T2
    VLAN20_SW2 --> T2
end

T1 --- Kabel Trunk --- T2
subgraph Router / Layer 3 Switch
    R(Router<br>Inter-VLAN Routing)
end

T1 <--> R
T2 <--> R

%% Komunikasi dalam VLAN
A --Komunikasi dalam VLAN 10--> C

%% Komunikasi Antar VLAN (membutuhkan Router/L3 Switch)
A --Komunikasi Antar VLAN<br>(melalui Router)--> D

```
Diagram di atas menunjukkan bagaimana dua switch terhubung melalui trunk port. PC Karyawan di Switch 1 (VLAN 10) bisa berkomunikasi dengan PC Lain di Switch 2 (VLAN 10) karena lalu lintas mereka melewati trunk port dengan tag VLAN 10. Namun, untuk berkomunikasi dengan Printer di Switch 2 (VLAN 20), PC Karyawan harus mengirim lalu lintas melalui Router/Layer 3 Switch yang terhubung ke trunk port dan melakukan inter-VLAN routing.

Troubleshooting Dasar VLAN

Kalau ada masalah dengan VLAN, beberapa hal yang bisa kamu cek pertama kali:

  • Konfigurasi Port: Pastikan port tempat perangkat terhubung sudah dikonfigurasi dengan benar sebagai access port dan masuk ke VLAN yang tepat.
  • Konfigurasi Trunk Port: Cek apakah port yang menghubungkan antar switch atau ke router sudah dikonfigurasi sebagai trunk port dan mengizinkan (allow) VLAN yang dibutuhkan untuk melintas. Pastikan konfigurasi trunk di kedua ujung kabel sudah cocok.
  • VLAN Tagging: Pastikan perangkat switch mendukung dan sudah mengaktifkan standar 802.1Q (kecuali jika menggunakan metode trunking lain yang spesifik vendor).
  • Inter-VLAN Routing: Jika masalahnya adalah komunikasi antar VLAN, cek konfigurasi gateway default pada perangkat dan konfigurasi inter-VLAN routing pada router atau Layer 3 switch. Pastikan interface di setiap VLAN pada perangkat Layer 3 sudah aktif dan punya alamat IP yang benar di subnet masing-masing VLAN.

VLAN adalah teknologi yang sangat fundamental dalam jaringan modern, terutama di lingkungan bisnis dan organisasi. Dengan memahami konsepnya, cara kerjanya (tagging, trunking), serta kelebihan dan kekurangannya, kamu bisa mendesain dan mengelola jaringan yang lebih aman, efisien, dan fleksibel. VLAN memungkinkan kita membuat jaringan logis yang terstruktur di atas infrastruktur fisik yang ada, mengoptimalkan penggunaan sumber daya jaringan dan mempermudah manajemen seiring dengan pertumbuhan organisasi.

Nah, itu tadi penjelasan lengkap tentang apa itu VLAN. Semoga informasi ini bermanfaat dan memberikan gambaran yang jelas ya!

Bagaimana pengalamanmu dengan VLAN? Pernah mengimplementasikan atau punya pertanyaan lain soal VLAN? Bagikan di kolom komentar di bawah!
