Mengenal DFD: Apa yang Dimaksud Data Flow Diagram?

Table of Contents

Pernah lihat gambar kotak-kotak, lingkaran, dan panah yang menggambarkan bagaimana data itu bergerak dalam sebuah sistem? Nah, itu namanya Data Flow Diagram (DFD). DFD ini adalah salah satu alat paling populer dalam analisis sistem untuk memvisualisasikan proses aliran data.

Intinya, DFD ini kayak peta jalan buat data kamu. Dia nunjukkin dari mana data itu datang, ke mana dia pergi, dan proses apa saja yang mengubah data itu di tengah jalan. Ini bikin kita bisa ngeliat sistem dari sudut pandang pergerakan data, bukan dari sudut pandang program atau hardware-nya.

DFD ini gampang banget dibaca, lho. Soalnya dia pakai simbol-simbol standar yang udah dikenal luas. Makanya, DFD sering dipakai buat komunikasi antara analis sistem, programmer, dan juga user atau orang awam yang terlibat dalam proyek.

Kenapa sih kita butuh DFD? Bayangin aja bikin sistem kompleks tanpa tahu jelas data itu ngalir ke mana aja. Pasti kacau, kan? DFD membantu kita memecah sistem jadi bagian-bagian kecil yang lebih mudah dipahami, mengidentifikasi input dan output setiap proses, serta melihat potensi masalah atau area yang perlu diperbaiki.

Dengan DFD, kita bisa dapetin gambaran besar dari sebuah sistem sebelum mulai coding atau merancang database yang rumit. Ini bantu banget buat memastikan semua kebutuhan data dan proses udah terakomodasi dengan baik.

Komponen Utama dalam DFD

Seperti peta, DFD punya beberapa simbol standar yang mewakili elemen-elemen dalam sistem. Ada empat komponen utama yang wajib kamu tahu. Masing-masing punya peran sendiri dalam menunjukkan aliran data.

Memahami simbol-simbol ini tuh kunci utama buat bisa baca atau bikin DFD yang benar. Jangan sampai ketukar-tukar, ya!

Simbol-simbol ini udah distandarisasi, jadi mau kamu bikin DFD di mana aja atau pakai software apa aja, bentuknya kurang lebih sama. Ini yang bikin DFD universal dan mudah dipahami lintas tim atau organisasi.

Mari kita bedah satu per satu komponennya:

Entitas Eksternal (External Entity)

Komponen ini juga sering disebut terminator, source, atau sink. Entitas eksternal itu adalah pihak-pihak di luar sistem yang berinteraksi langsung dengan sistem kita. Mereka bisa berupa orang, organisasi lain, atau bahkan sistem komputer lain.

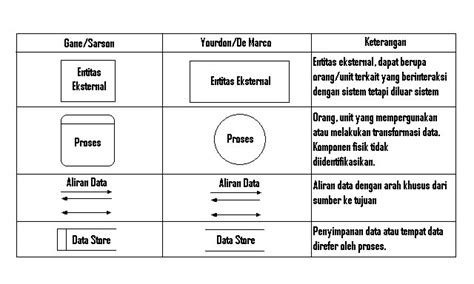

Entitas Eksternal DFD
Image just for illustration

Entitas eksternal ini bertindak sebagai sumber data yang masuk ke sistem, atau sebagai tujuan data yang keluar dari sistem. Penting dicatat, entitas eksternal tidak termasuk dalam sistem yang sedang kita analisis, tapi mereka berkomunikasi dengan sistem tersebut.

Contoh entitas eksternal itu kayak Pelanggan (yang ngasih order), Pemasok (yang ngasih faktur), Bank (untuk transaksi pembayaran), atau Sistem Gudang (kalau sistem kita ngurusin penjualan). Mereka itu boundary atau batas dari sistem kita.

Dalam DFD, entitas eksternal biasanya digambarkan dengan simbol persegi atau kotak. Nama entitasnya ditulis di dalam atau di samping kotak tersebut.

Proses (Process)

Nah, kalau ini jantungnya DFD. Proses itu menunjukkan aktivitas atau transformasi yang dilakukan oleh sistem terhadap data. Data masuk ke proses (input), diolah, lalu keluar dari proses (output) dalam bentuk yang berbeda.

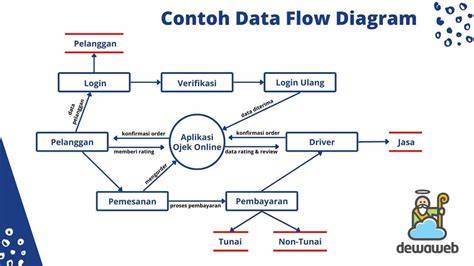

Proses DFD
Image just for illustration

Setiap proses harus punya input dan output data. Enggak boleh ada proses yang cuma terima input tapi nggak ngeluarin apa-apa, atau sebaliknya. Proses juga harus punya nama yang jelas, biasanya berupa kata kerja aktif yang menunjukkan tindakan, misalnya “Proses Pemesanan”, “Verifikasi Data”, atau “Buat Laporan”.

Simbol untuk proses ini macem-macem tergantung notasi DFD yang dipakai. Yang paling umum ada dua: simbol lingkaran (Gane & Sarson) atau simbol kotak dengan sudut membulat (Yourdon & Coad).

Pemberian nomor pada proses itu penting banget, apalagi kalau DFD-nya udah mulai kompleks dengan banyak level. Penomoran ini bantu mengorganisir dan memudahkan referensi silang.

Data Store (Penyimpanan Data)

Data store, atau sering juga disebut file atau database, adalah tempat di mana data disimpan. Data ini bisa diakses oleh satu atau lebih proses.

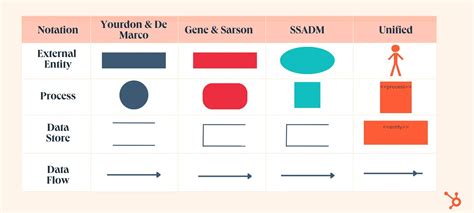

Data Store DFD
Image just for illustration

Data store mewakili data yang “diam” atau statis, menunggu untuk diakses oleh proses. Proses bisa membaca data dari data store, menulis data ke data store, atau keduanya.

Contoh data store bisa berupa “Basis Data Pelanggan”, “Arsip Pesanan”, “Tabel Produk”, atau “Log Transaksi”. Mereka ini merepresentasikan koleksi data yang relevan dengan sistem.

Simbol data store biasanya berupa dua garis paralel atau simbol silinder database. Nama data store ditulis di antara atau di samping simbol tersebut. Setiap data store juga biasanya diberi nomor unik, misalnya D1, D2, dst.

Aliran Data (Data Flow)

Ini nih yang nyambungin semua komponen di atas. Aliran data menunjukkan pergerakan data dari satu komponen ke komponen lain. Bisa dari entitas eksternal ke proses, dari proses ke data store, dari data store ke proses, antar proses, atau dari proses ke entitas eksternal.

Aliran Data DFD
Image just for illustration

Aliran data digambarkan dengan panah berlabel. Label pada panah itu menunjukkan data apa yang sedang mengalir. Nama aliran data ini juga harus spesifik, misalnya “Informasi Pelanggan”, “Data Pesanan”, “Faktur Pembelian”, atau “Laporan Penjualan”.

Arah panah menunjukkan arah aliran data. Misalnya, panah dari “Pelanggan” ke “Proses Pemesanan” berlabel “Data Pesanan” berarti Pelanggan mengirimkan data pesanan ke proses tersebut. Panah dari “Proses Buat Laporan” ke “Manajer” berlabel “Laporan Penjualan” berarti proses tersebut menghasilkan dan mengirimkan laporan ke Manajer.

Penting nih, aliran data itu merepresentasikan paket data. Jadi, meskipun panahnya satu, data yang mengalir di situ bisa terdiri dari banyak item informasi.

Level-Level DFD: Dari Gambaran Umum Sampai Detail

DFD itu nggak cuma satu jenis aja, tapi ada level-levelnya. Ini memungkinkan kita untuk memulai dari gambaran yang sangat umum, lalu secara bertahap masuk ke detail yang lebih spesifik. Ini prinsip dekomposisi atau pemecahan.

Mulai dari level yang paling tinggi, kita lihat sistem secara keseluruhan, interaksinya dengan dunia luar. Lalu, di level-level berikutnya, kita “bedah” satu per satu proses yang ada di level atasnya, sampai kita dapat gambaran yang cukup detail untuk diimplementasikan.

Pendekatan berlevel ini sangat membantu dalam mengelola kompleksitas sistem. Kita nggak langsung pusing mikirin detail, tapi mulai dari yang mudah dipahami dulu.

Ada tiga level DFD yang paling umum:

Diagram Konteks (Context Diagram)

Ini adalah level DFD paling atas atau level 0. Diagram konteks ini memberikan gambaran paling umum tentang sistem. Dia cuma menunjukkan satu proses tunggal yang merepresentasikan seluruh sistem yang sedang kita analisis.

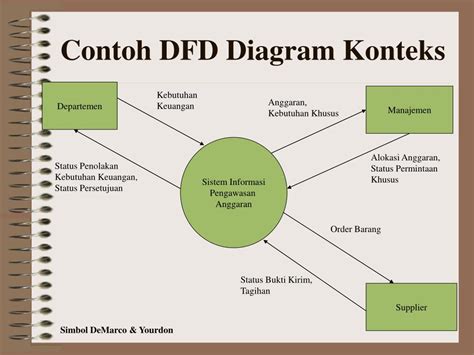

Diagram Konteks DFD
Image just for illustration

Proses tunggal ini berinteraksi dengan semua entitas eksternal yang relevan. Diagram konteks ini hanya menunjukkan input dan output data antara sistem (sebagai satu kesatuan) dan lingkungan luarnya (entitas eksternal).

Tidak ada data store internal sistem yang ditunjukkan di sini. Tujuannya cuma satu: menunjukkan batasan sistem dan siapa saja yang berinteraksi dengannya, serta data apa yang keluar masuk. Ini adalah “big picture”.

Diagram konteks ini biasanya jadi titik awal diskusi dengan user untuk memastikan bahwa pemahaman awal tentang cakupan sistem sudah benar dan lengkap.

DFD Level 0

DFD Level 0 ini adalah “pecahan” pertama dari Diagram Konteks. Proses tunggal di Diagram Konteks dipecah menjadi proses-proses utama yang lebih detail.

DFD Level 0
Image just for illustration

Di DFD Level 0, kita mulai melihat bagaimana data mengalir antar proses-proses utama tersebut, dan juga interaksi proses-proses tersebut dengan data store utama sistem dan entitas eksternal yang ada di Diagram Konteks.

Jumlah proses di Level 0 ini biasanya antara 3 sampai 9 proses. Kenapa? Biar nggak terlalu padat dan masih mudah dipahami dalam satu halaman. Kalau terlalu banyak, mending dipecah lagi di level berikutnya.

Semua entitas eksternal dan aliran data yang masuk/keluar dari sistem di Diagram Konteks harus muncul juga di DFD Level 0, terhubung ke proses-proses yang relevan. Ini prinsip keseimbangan (balancing).

DFD Level 1, 2, dan Seterusnya

Setiap proses di DFD Level 0 bisa dipecah lagi menjadi DFD Level 1 yang lebih detail. Misalnya, jika di Level 0 ada proses “Proses Pemesanan”, di DFD Level 1 untuk proses “Proses Pemesanan” itu akan dipecah menjadi sub-proses seperti “Terima Order”, “Validasi Order”, “Cek Stok”, “Buat Faktur”, dan seterusnya.

DFD Level 1
Image just for illustration

Prinsip keseimbangan harus selalu diterapkan saat dekomposisi. Aliran data yang masuk dan keluar dari suatu proses di level atas (misalnya, proses X di Level 0) harus sama persis dengan total aliran data yang masuk dan keluar dari DFD level berikutnya (misalnya, DFD Level 1 yang menjelaskan proses X).

Dekomposisi ini bisa dilanjutkan ke Level 2, Level 3, dan seterusnya, sampai setiap proses cukup detail untuk dijelaskan dalam spesifikasi proses mini. Kapan berhenti? Biasanya ketika setiap proses sudah merepresentasikan satu fungsi logis yang spesifik dan bisa dijelaskan dengan mudah.

Setiap level dekomposisi memberikan pandangan yang lebih terperinci tentang bagaimana data diproses dalam sistem. Ini memungkinkan analis untuk mendalami setiap fungsi secara bertahap.

Aturan Dasar dalam Membuat DFD

Bikin DFD itu nggak asal gambar. Ada beberapa aturan dasar yang harus diikuti biar DFD kamu valid dan mudah dipahami.

Melanggar aturan-aturan ini bisa bikin DFD kamu ambigu atau bahkan salah, yang pada akhirnya bisa misleading saat pengembangan sistem. Jadi, perhatikan baik-baik ya.

Berikut beberapa aturan penting:

  1. Setiap Proses Harus Punya Input dan Output: Seperti yang udah disebutin, proses itu transformasi. Harus ada yang masuk (input) dan ada yang keluar (output) data. Proses tanpa input disebut miracle, proses tanpa output disebut black hole. Keduanya salah.
  2. Aliran Data Hanya Satu Arah: Panah aliran data itu satu arah. Kalau ada data yang mengalir bolak-balik antara dua komponen, gambarkan dua panah yang berlawanan arah dengan label yang berbeda (atau sama jika data yang mengalir sama tapi respons).
  3. Entitas Eksternal Tidak Bisa Berinteraksi Langsung dengan Data Store: Entitas eksternal hanya bisa berinteraksi dengan proses. Mereka tidak bisa langsung baca atau tulis data ke data store tanpa melalui proses. Kenapa? Karena proseslah yang mengontrol akses dan memvalidasi data.
  4. Data Store Tidak Bisa Berinteraksi Langsung dengan Entitas Eksternal: Sama seperti aturan di atas, data store tidak bisa langsung mengirim data ke entitas eksternal atau sebaliknya. Harus ada proses di antaranya.
  5. Data Store Tidak Bisa Berinteraksi Langsung dengan Data Store Lain: Data dari satu data store ke data store lain harus melalui proses. Proseslah yang memindahkan atau mengolah data tersebut.
  6. Penamaan yang Jelas: Semua komponen (proses, entitas, data store, aliran data) harus punya nama yang jelas dan deskriptif. Nama proses harus kata kerja aktif, nama data store dan entitas harus kata benda. Nama aliran data harus menunjukkan data yang mengalir.
  7. Konsistensi Antar Level (Balancing): Input dan output data untuk suatu proses di level atas harus sama dengan total input dan output di DFD level berikutnya yang menjelaskan proses tersebut. Ini krusial untuk menjaga integritas model.
  8. Hindari “Centering” Arus Data: Sebisa mungkin hindari semua aliran data masuk ke satu proses sentral atau keluar dari satu proses sentral, kecuali memang menggambarkan sistem yang sangat sederhana. Distribusikan aliran data secara logis.

Mematuhi aturan ini bikin DFD kamu “legal” dan efektif sebagai alat analisis.

Kenapa DFD Penting dan Apa Manfaatnya?

DFD bukan cuma gambar-gambar kosong. Dia punya peran krusial dalam siklus pengembangan sistem, terutama di fase analisis dan perancangan.

Penggunaan DFD membawa banyak manfaat yang bisa bikin proyek sistem kamu lebih lancar dan hasilnya lebih baik.

Ini dia beberapa alasannya:

  • Mempermudah Pemahaman Sistem: DFD memberikan representasi visual yang intuitif tentang bagaimana data bergerak dalam sistem. Ini jauh lebih mudah dipahami daripada deskripsi tekstual yang panjang dan berbelit-belit.
  • Alat Komunikasi yang Efektif: DFD adalah bahasa universal antara analis, pengembang, dan pengguna (user). Mereka bisa mendiskusikan sistem berdasarkan diagram ini, mengurangi kesalahpahaman. User yang tidak punya latar belakang teknis pun bisa ikut memberikan masukan.
  • Membantu Identifikasi Kebutuhan: Saat menggambar DFD, analis jadi lebih mudah mengidentifikasi proses apa saja yang dibutuhkan, data apa saja yang harus disimpan, dan siapa saja yang berinteraksi dengan sistem.
  • Memudahkan Deteksi Masalah dan Inefisiensi: Dengan melihat aliran data, kita bisa menemukan “bottleneck” (penyumbatan), proses yang berulang, atau aliran data yang tidak logis. Ini membantu mengoptimalkan desain sistem.
  • Dasar untuk Tahap Perancangan: DFD menjadi pondasi untuk merancang database (berdasarkan data store) dan merancang antarmuka program (berdasarkan aliran data dan proses).
  • Dokumentasi Sistem: DFD berfungsi sebagai dokumentasi visual yang berharga tentang arsitektur fungsional sistem. Ini berguna untuk pemeliharaan dan pengembangan sistem di masa depan.
  • Struktur Analisis Bertahap: Dengan sistem level, DFD memungkinkan analisis dimulai dari gambaran umum lalu perlahan masuk ke detail. Ini mengelola kompleksitas dengan baik.

Pokoknya, DFD itu senjata ampuh buat para analis sistem. Dia membantu kita mikir secara terstruktur tentang aliran informasi dalam sebuah sistem.

Tips Bikin DFD yang Bagus

Mau bikin DFD yang nggak cuma benar aturannya tapi juga mudah dipahami dan efektif? Ada beberapa tips nih buat kamu.

Membuat DFD yang baik itu butuh latihan dan pemahaman yang mendalam tentang sistem yang sedang dianalisis. Jangan ragu untuk merevisi DFD kamu berkali-kali sampai kamu rasa itu paling pas.

Ini dia tipsnya:

  • Mulai dari Diagram Konteks: Selalu mulai dari yang paling tinggi, yaitu Diagram Konteks. Ini bantu kamu menentukan batasan sistem dengan jelas dan mengidentifikasi semua interaksi eksternal.
  • Gunakan Penamaan yang Deskriptif: Jangan pakai nama yang ambigu atau terlalu teknis. Gunakan nama yang jelas dan mudah dimengerti oleh semua pihak, termasuk user.
  • Jaga Konsistensi Notasi: Pilih satu jenis notasi (Yourdon & Coad atau Gane & Sarson) dan pakai itu terus di semua level DFD proyekmu.
  • Batasi Jumlah Proses per Level: Seperti yang disebutin di DFD Level 0, usahakan jumlah proses di setiap level nggak lebih dari 9 (idealnya 5-7). Kalau terlalu banyak, pecah lagi ke level berikutnya. Ini jaga diagram biar nggak overcrowded.
  • Pastikan Keseimbangan (Balancing): Cek lagi aliran data di setiap level setelah dekomposisi. Input dan output dari proses di level atas harus “seimbang” dengan input dan output di DFD level di bawahnya yang mewakili proses tersebut.
  • Fokus pada Aliran Data, Bukan Kontrol: DFD fokus pada what data is flowing and what processes transform it, bukan how the process works internally atau kapan proses itu dijalankan (logika kontrol). Untuk logika kontrol, ada alat lain seperti spesifikasi proses atau flowchart.
  • Gunakan Alat Bantu: Bikin DFD manual pakai kertas sih bisa aja, tapi buat sistem yang kompleks, mending pakai software DFD. Banyak kok pilihan, ada yang gratis ada yang berbayar. Ini bikin kamu gampang gambar, revisi, dan cek aturan. Contoh software: draw.io, Lucidchart, Microsoft Visio, Edraw Max, dll.
  • Libatkan User: Ajak user untuk me-review DFD kamu, terutama di level-level awal. Pengguna sistem yang sebenarnya seringkali punya insight berharga tentang bagaimana data itu seharusnya mengalir dalam realita operasional mereka.
  • Iterasi: Jangan berharap DFD pertama kamu langsung sempurna. Proses pembuatan DFD itu iteratif. Kamu mungkin perlu bolak-balik antara level-level, merevisi proses, aliran data, atau data store seiring pemahamanmu tentang sistem meningkat.

Dengan mengikuti tips ini, DFD yang kamu buat nggak cuma technically correct tapi juga benar-benar jadi alat bantu yang efektif dalam analisis dan perancangan sistem.

Fakta Menarik Seputar DFD

  • DFD muncul pertama kali di era 1970-an, sebagai bagian dari metodologi analisis sistem terstruktur (Structured Analysis). Tokoh penting di baliknya antara lain Tom DeMarco, Chris Gane, Trish Sarson, Ed Yourdon, dan Larry Constantine.
  • Meskipun usianya sudah puluhan tahun, DFD masih relevan dan sering digunakan hingga kini, terutama untuk memodelkan sistem informasi yang berorientasi pada data.
  • Ada dua aliran notasi DFD yang paling populer: notasi Yourdon-Coad dan notasi Gane-Sarson. Keduanya punya perbedaan simbol yang minor tapi konsepnya sama.
  • DFD termasuk dalam kategori model essensial atau logical. Artinya, dia fokus pada apa yang dilakukan sistem (proses dan data), bukan bagaimana melakukannya (teknologi, hardware, software spesifik). Model physical DFD ada juga, tapi kurang umum.
  • DFD bisa menjadi langkah awal sebelum pembuatan model data yang lebih rinci seperti Entity Relationship Diagram (ERD), karena data store dalam DFD seringkali merepresentasikan entitas atau kumpulan data yang akan dimodelkan di ERD.

Contoh Sederhana (Menggunakan Mermaid Diagram)

Untuk memberi gambaran, ini contoh DFD Level 0 yang sangat sederhana menggunakan sintaks Mermaid. Anggap ini sistem pemesanan online toko buku.

mermaid graph LR A[Pelanggan] -->|Data Pesanan| P1(Proses Pemesanan); P1 -->|Data Order Diproses| D1[Basis Data Pesanan]; P1 -->|Faktur| A; D1 -->|Data Pesanan| P2(Proses Pengiriman); P2 -->|Data Pengiriman| D2[Basis Data Pengiriman]; P2 -->|Info Pengiriman| B[Jasa Pengiriman]; B -->|Status Kirim| P2;
Image just for illustration

Diagram di atas menunjukkan:
- Pelanggan (A) mengirim Data Pesanan ke Proses Pemesanan (P1).
- P1 menyimpan Data Order Diproses ke Basis Data Pesanan (D1) dan mengirim Faktur kembali ke Pelanggan.
- Data Pesanan dari D1 digunakan oleh Proses Pengiriman (P2).
- P2 menyimpan Data Pengiriman ke Basis Data Pengiriman (D2) dan mengirim Info Pengiriman ke Jasa Pengiriman (B).
- Jasa Pengiriman mengirim Status Kirim kembali ke P2.

Ini hanya contoh Level 0 yang sangat dasar. Proses P1 dan P2 ini nantinya bisa dipecah lagi ke level 1, level 2, dst, untuk menunjukkan langkah-langkah yang lebih detail di dalamnya.

Kesimpulan

Jadi, Data Flow Diagram (DFD) itu adalah alat visual yang powerful banget buat memetakan bagaimana data mengalir dan diubah dalam sebuah sistem. Dengan komponen utamanya (Entitas Eksternal, Proses, Data Store, Aliran Data) dan struktur berlevelnya (Diagram Konteks, Level 0, Level 1, dst), DFD membantu kita memahami, menganalisis, dan merancang sistem informasi secara logis dan terstruktur.

Meskipun mungkin terlihat sederhana, DFD yang dibuat dengan benar dan teliti bisa jadi pondasi yang kokoh buat pengembangan sistem yang sukses. Dia menjembatani gap komunikasi antara pihak teknis dan non-teknis, serta membantu menemukan potensi masalah sebelum sistem dibangun.

Sudah jelas kan sekarang apa itu DFD dan kenapa dia penting?

Punya pengalaman bikin atau baca DFD? Atau mungkin ada pertanyaan yang masih bikin penasaran? Yuk, share di kolom komentar di bawah!
