Mengenal GTAW: Teknik Las Argon TIG yang Perlu Kamu Tahu

Table of Contents

Pengelasan atau welding adalah proses menyambungkan dua material, biasanya logam, dengan cara memanaskannya hingga titik leleh dan membiarkannya menyatu. Ada banyak metode pengelasan yang digunakan di industri maupun hobi, salah satunya adalah GTAW. Mungkin Anda pernah mendengar istilah ini atau bahkan melihat prosesnya yang terlihat sangat presisi dan ‘bersih’.

GTAW merupakan singkatan dari Gas Tungsten Arc Welding. Di kalangan praktisi atau penghobi, metode ini lebih sering dikenal dengan nama TIG welding atau TIG saja. Akronim TIG sendiri berasal dari Tungsten Inert Gas. Nama ini diambil dari elemen kunci dalam prosesnya, yaitu elektroda tungsten yang tidak ikut meleleh (inert) dan penggunaan gas pelindung (gas).

Bagaimana Proses Pengelasan GTAW Bekerja¶

Prinsip dasar GTAW adalah menciptakan busur listrik (arc) antara elektroda tungsten yang non-konsumtif dengan benda kerja yang akan dilas. Busur listrik ini menghasilkan panas yang sangat tinggi, cukup untuk melelehkan permukaan kedua material yang ingin disambung. Untuk melindungi area las dari kontaminasi atmosfer (oksigen, nitrogen), gas pelindung dialirkan terus-menerus ke area busur dan kolam las (weld pool).

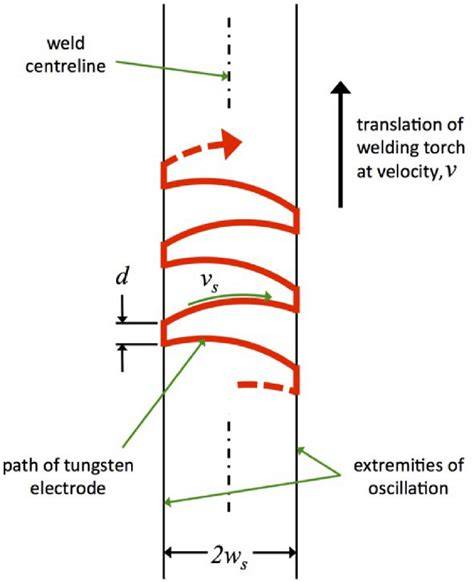

Image just for illustration

Proses ini membutuhkan dua tangan yang terampil bagi operator. Satu tangan biasanya memegang torch pengelasan yang berisi elektroda tungsten dan mengalirkan gas pelindung, sementara tangan lainnya (jika diperlukan) akan menambahkan material pengisi (filler metal) ke dalam kolam las yang terbentuk. Panas busur listrik inilah yang meleburkan ujung filler metal bersama dengan tepi material dasar.

Komponen Utama dalam Pengelasan GTAW¶

Untuk melakukan pengelasan GTAW, ada beberapa komponen utama yang wajib ada dan berfungsi dengan baik. Memahami setiap komponen ini akan membantu Anda memahami cara kerja dan mengapa hasil las GTAW bisa sangat berkualitas.

Power Source (Sumber Daya)¶

Ini adalah “otak” dari sistem pengelasan GTAW. Power source menyediakan arus listrik yang dibutuhkan untuk menciptakan dan mempertahankan busur listrik. Mesin GTAW modern biasanya menawarkan pilihan arus searah (DC) atau arus bolak-balik (AC), serta fitur Pulse. Pemilihan arus (DC atau AC) sangat penting dan bergantung pada jenis material yang akan dilas. DC biasanya digunakan untuk baja karbon, baja tahan karat (stainless steel), dan paduan tembaga, sementara AC digunakan khusus untuk mengelas aluminium dan magnesium karena kemampuannya membersihkan lapisan oksida.

Torch (dengan Elektroda Tungsten)¶

Torch adalah “tangan” operator. Komponen ini memegang elektroda tungsten dan memiliki nozzle keramik di ujungnya untuk mengalirkan gas pelindung langsung ke area pengelasan. Elektroda tungsten adalah elemen krusial yang menciptakan busur listrik tetapi tidak ikut meleleh (non-konsumtif) selama proses pengelasan. Elektroda ini tersedia dalam berbagai komposisi dan ukuran, yang akan kita bahas lebih lanjut nanti.

Image just for illustration

Regulator Gas Pelindung¶

Gas pelindung yang disimpan dalam tabung bertekanan tinggi perlu diatur alirannya agar stabil dan sesuai dengan kebutuhan pengelasan. Regulator ini berfungsi menurunkan tekanan gas dari tabung menjadi tekanan kerja yang aman dan dapat diatur volumenya (biasanya dalam liter per menit atau cubic feet per hour - CFH). Ada juga flowmeter yang menunjukkan laju aliran gas yang keluar.

Tabung Gas Pelindung¶

Inilah sumber gas yang melindungi area las dari kontaminasi udara. Gas pelindung yang paling umum digunakan untuk GTAW adalah Argon murni. Namun, gas lain seperti Helium atau campuran Argon-Helium, Argon-Hidrogen, atau bahkan Argon-CO2 (meskipun jarang untuk GTAW murni) juga bisa digunakan tergantung pada material yang dilas dan karakteristik yang diinginkan. Gas ini harus inert atau semi-inert agar tidak bereaksi dengan logam panas.

Image just for illustration

Kabel dan Konektor¶

Sistem pengelasan GTAW membutuhkan kabel yang menghubungkan power source ke torch dan ke ground clamp (klem massa) yang dipasang pada benda kerja. Kabel ini mengalirkan arus listrik, dan pada torch yang berpendingin air, juga mengalirkan air pendingin. Konektor harus kuat dan terpasang dengan benar untuk memastikan aliran listrik dan gas (serta air jika ada) berjalan lancar dan aman.

Filler Metal (Material Pengisi)¶

Material pengisi digunakan ketika menyambung dua material dasar dengan membuat bead las yang lebih kuat atau mengisi celah. Material pengisi biasanya berupa batang kawat lurus dengan komposisi yang disesuaikan dengan material dasar yang dilas (misalnya, kawat stainless steel untuk las stainless steel, kawat aluminium untuk las aluminium). Penggunaannya tidak selalu wajib; jika Anda hanya melakukan fusion welding (melelehkan tepi material dasar tanpa menambahkan material lain) pada material yang sangat tipis, filler metal mungkin tidak diperlukan.

Peralatan Keselamatan (APD)¶

Ini BUKAN komponen opsional, melainkan WAJIB. Pengelasan GTAW menghasilkan radiasi UV dan IR yang intens, panas, dan asap/fumes yang berbahaya. Peralatan Keselamatan Diri (APD) meliputi: helm las otomatis dengan tingkat kegelapan yang sesuai, sarung tangan las tahan panas, jaket las atau apron kulit, sepatu pengaman, dan pelindung pernapasan (respirator) terutama saat mengelas material tertentu atau di ruang terbatas. Mengabaikan keselamatan bisa berakibat fatal.

Kelebihan Pengelasan GTAW¶

GTAW seringkali menjadi pilihan utama untuk aplikasi yang menuntut kualitas tinggi dan presisi. Ada beberapa kelebihan signifikan dari metode ini:

Kualitas Las yang Sangat Tinggi¶

Salah satu keunggulan utama GTAW adalah kemampuannya menghasilkan bead las yang sangat bersih, halus, dan bebas dari slag (terak) atau spatter (percikan). Karena elektroda tidak meleleh dan gas pelindung melindungi area las secara efektif, risiko kontaminasi sangat minimal. Hasil lasnya kuat secara metalurgis dan seringkali estetikanya bagus.

Kontrol Busur dan Kolam Las yang Unggul¶

Operator memiliki kontrol yang sangat baik terhadap busur listrik, panas, dan kolam las. Ini memungkinkan pengelasan pada material yang sangat tipis tanpa risiko burn-through (bolong) dan memungkinkan pengelasan pada sambungan yang rumit atau di posisi yang sulit. Pengaturan arus, panjang busur, dan penambahan filler metal bisa diatur dengan sangat presisi.

Cocok untuk Material Tipis¶

GTAW sangat ideal untuk mengelas material dengan ketebalan kurang dari 1 mm hingga beberapa milimeter. Kontrol panas yang baik mencegah material tipis meleleh secara tidak terkendali. Ini membuatnya populer di industri seperti kedirgantaraan dan otomotif, di mana banyak komponen terbuat dari material tipis namun membutuhkan sambungan yang kuat dan presisi.

Sangat Fleksibel untuk Berbagai Material¶

Meskipun sering diasosiasikan dengan stainless steel dan aluminium, GTAW sebenarnya bisa digunakan untuk mengelas hampir semua jenis logam dan paduannya. Ini termasuk baja karbon, baja paduan, tembaga, nikel, titanium, dan paduan eksotis lainnya. Kuncinya adalah pemilihan elektroda, gas pelindung, dan parameter pengelasan yang tepat.

Minim atau Tanpa Slag¶

Berbeda dengan metode pengelasan lain seperti SMAW (Shielded Metal Arc Welding) yang menghasilkan slag yang harus dibersihkan setelah mengelas, GTAW menghasilkan sangat sedikit atau bahkan tidak ada slag. Ini menghemat waktu pembersihan pasca-pengelasan dan mengurangi risiko inklusi slag dalam bead las.

Kekurangan Pengelasan GTAW¶

Meskipun memiliki banyak kelebihan, GTAW juga memiliki beberapa keterbatasan yang perlu dipertimbangkan:

Kecepatan Pengelasan yang Lambat¶

Dibandingkan dengan metode seperti GMAW (Gas Metal Arc Welding) atau FCAW (Flux-Cored Arc Welding), proses pengelasan GTAW umumnya lebih lambat. Ini terutama karena operator seringkali harus mengoordinasikan dua tangan (satu memegang torch, satu menambahkan filler metal) dan prosesnya membutuhkan kontrol yang sangat presisi. Ini kurang efisien untuk aplikasi produksi massal yang cepat.

Membutuhkan Tingkat Keterampilan Tinggi¶

GTAW sering dianggap sebagai metode pengelasan yang paling sulit untuk dikuasai. Kontrol busur, manajemen panas, penambahan filler metal (jika digunakan), dan menjaga konsistensi gerakan membutuhkan banyak latihan dan pengalaman. Operator GTAW yang terampil biasanya sangat dicari dan dihargai.

Peralatan Cukup Mahal¶

Mesin las GTAW, terutama yang memiliki fitur AC/DC dan Pulse, cenderung lebih mahal dibandingkan mesin las SMAW atau GMAW basic. Komponen seperti elektroda tungsten dan gas pelindung juga merupakan biaya operasional yang berkelanjutan.

Sensitif terhadap Angin atau Draf¶

Gas pelindung sangat penting untuk melindungi area las. Angin atau draf di lingkungan kerja dapat mengganggu aliran gas pelindung, menyebabkan kontaminasi atmosferik pada kolam las yang panas. Oleh karena itu, pengelasan GTAW paling baik dilakukan di area yang terlindung dari angin.

Aplikasi Umum Pengelasan GTAW¶

Berkat kemampuannya menghasilkan las berkualitas tinggi dan presisi, GTAW banyak digunakan di berbagai industri yang menuntut standar tinggi:

Industri Kedirgantaraan¶

Pesawat terbang dan komponen luar angkasa membutuhkan sambungan las yang sangat kuat, ringan, dan bebas cacat. GTAW digunakan untuk mengelas material seperti aluminium, titanium, dan paduan nikel yang umum di industri ini.

Industri Nuklir¶

Komponen reaktor nuklir dan sistem terkait membutuhkan kualitas las yang tidak main-main demi keamanan. GTAW dengan prosedur yang sangat ketat seringkali menjadi pilihan untuk mengelas pipa dan struktur penting.

Industri Petrokimia¶

Pipa-pipa dan bejana tekan di kilang minyak dan pabrik kimia seringkali terbuat dari material tahan korosi seperti stainless steel atau paduan khusus. GTAW digunakan untuk memastikan integangan sambungan pada sistem kritis ini.

Industri Makanan dan Farmasi¶

Peralatan yang digunakan di industri ini harus higienis dan mudah dibersihkan. Stainless steel adalah material yang umum, dan GTAW sangat cocok untuk mengelas stainless steel dengan bead las yang halus dan minim celah yang bisa menjadi tempat tumbuhnya bakteri.

Industri Otomotif¶

Meskipun GMAW lebih umum untuk chassis bodi mobil, GTAW sering digunakan untuk mengelas komponen knalpot (terutama yang berbahan stainless steel), roll cage, custom part, dan perbaikan presisi.

Pipa dan Tubing Kritis¶

Untuk sistem pipa yang mengalirkan cairan atau gas bertekanan tinggi atau berbahaya, kualitas las adalah prioritas utama. GTAW seringkali digunakan untuk root pass (lapisan pertama) pada sambungan pipa demi memastikan penetrasi yang baik dan bebas cacat.

Perbaikan dan Rekondisi¶

GTAW sangat berguna untuk memperbaiki komponen logam yang rusak, seperti casting atau die. Kontrol presisinya memungkinkan pengisian area yang hilang atau retak dengan akurasi tinggi.

Jenis-jenis Elektroda Tungsten¶

Elektroda tungsten adalah jantung dari busur listrik dalam GTAW. Namun, tidak semua elektroda tungsten sama. Mereka memiliki komposisi yang berbeda, yang memengaruhi stabilitas busur, kemudahan start busur, kemampuan membawa arus, dan umur elektroda. Berikut beberapa jenis yang umum:

Pure Tungsten (EWP - warna hijau)¶

Mengandung 99.5% tungsten. Mudah terkontaminasi dan memiliki kapasitas arus yang lebih rendah. Digunakan terutama untuk pengelasan AC pada aluminium dan magnesium, di mana ujungnya akan membentuk bola (balling).

Thoriated Tungsten (EWTh-1, EWTh-2 - warna kuning, merah)¶

Mengandung 1-2% thorium dioksida. Paling umum digunakan untuk pengelasan DC pada baja karbon dan stainless steel. Memberikan start busur yang mudah, stabilitas busur yang baik, dan kapasitas arus yang tinggi. Namun, thorium bersifat radioaktif tingkat rendah, sehingga menimbulkan kekhawatiran kesehatan terkait debu saat menggerinda dan fumes saat mengelas. Penggunaan APD yang tepat sangat penting.

Ceriated Tungsten (EWCe-2 - warna abu-abu)¶

Mengandung sekitar 2% cerium oksida. Alternatif populer untuk thoriated tungsten karena tidak radioaktif. Menawarkan start busur yang baik dan stabilitas pada arus DC rendah, membuatnya cocok untuk pengelasan orbital welding atau aplikasi otomatis.

Lanthanated Tungsten (EWLan-1.5, EWLan-2 - warna emas, biru)¶

Mengandung 1.5% atau 2% lanthanum oksida. Juga non-radioaktif dan merupakan alternatif yang baik untuk thoriated. Memberikan start busur yang sangat mudah, stabilitas yang baik pada arus AC maupun DC, dan umur yang panjang. Ini sering menjadi pilihan serbaguna.

Zirconiated Tungsten (EWZr-1 - warna cokelat)¶

Mengandung sekitar 0.8% zirkonium oksida. Digunakan terutama untuk pengelasan AC. Memiliki ketahanan yang baik terhadap kontaminasi dan membantu menjaga ujung elektroda tetap bersih.

Pemilihan jenis elektroda sangat bergantung pada material yang dilas dan jenis arus (AC/DC) yang digunakan. Ujung elektroda juga perlu diasah dengan bentuk yang tepat (runcing untuk DC, dibulatkan untuk AC) untuk mendapatkan performa busur yang optimal.

Memilih Gas Pelindung yang Tepat¶

Gas pelindung adalah penjaga gawang yang melindungi weld pool dari reaksi dengan udara. Pemilihan gas yang tepat sangat memengaruhi kualitas dan karakteristik las.

Argon (Ar)¶

Ini adalah gas pelindung paling umum untuk GTAW. Argon bersifat inert, lebih berat dari udara (sehingga efektif menutupi area las), dan menghasilkan busur yang stabil pada arus DC maupun AC. Cocok untuk sebagian besar material seperti baja, stainless steel, aluminium, tembaga, nikel, dan titanium.

Helium (He)¶

Helium juga inert tetapi lebih ringan dari udara. Dibutuhkan laju aliran gas yang lebih tinggi dibandingkan Argon untuk perlindungan yang setara. Busur yang dihasilkan Helium lebih panas daripada Argon, sehingga cocok untuk mengelas material tebal atau material dengan konduktivitas termal tinggi seperti tembaga dan beberapa paduan aluminium. Sering digunakan dalam campuran dengan Argon.

Campuran Argon/Helium¶

Menawarkan kombinasi manfaat dari kedua gas. Campuran ini (misalnya, 75% Ar / 25% He atau 50% Ar / 50% He) menghasilkan busur yang lebih panas dari Argon murni tetapi tetap stabil, cocok untuk penetrasi yang lebih dalam atau mengelas material yang lebih tebal.

Campuran Argon/Hidrogen (H₂)¶

Penambahan hidrogen dalam Argon (misalnya, 98% Ar / 2% H₂) dapat meningkatkan penetrasi dan kecepatan las, terutama pada stainless steel. Namun, hidrogen bersifat reaktif dan tidak boleh digunakan pada baja karbon (menyebabkan hydrogen embrittlement) atau aluminium.

Campuran Argon/CO₂ (Sangat Jarang)¶

Meskipun CO₂ biasa digunakan di GMAW, sangat jarang digunakan di GTAW karena CO₂ bersifat reaktif dan bisa merusak elektroda tungsten serta mengurangi kualitas las. Jika digunakan, konsentrasinya sangat rendah dan biasanya untuk aplikasi yang sangat spesifik.

Memilih gas pelindung yang tepat adalah kunci untuk mendapatkan bead las yang diinginkan, mulai dari penetrasi, bentuk bead, hingga sifat mekanik sambungan.

Tips Sukses Mengelas dengan GTAW¶

Menguasai GTAW butuh waktu dan latihan, tapi beberapa tips ini bisa membantu proses belajar Anda:

1. Persiapan Material adalah Kunci: Pastikan permukaan material yang akan dilas sangat bersih dari minyak, karat, cat, atau kotoran lainnya. Kontaminan sekecil apapun bisa merusak hasil las GTAW. Gunakan sikat kawat stainless steel khusus atau grinder dengan cakram yang bersih.
2. Asah Elektroda dengan Benar: Ujung elektroda yang diasah dengan sudut dan panjang yang tepat akan sangat memengaruhi bentuk busur dan stabilitasnya. Ikuti rekomendasi untuk DC (runcing) dan AC (balling atau tumpul sedikit runcing).
3. Atur Parameter Mesin dengan Tepat: Sesuaikan arus (ampere), polaritas (DCEN - DC Electrode Negative paling umum, AC untuk aluminium), dan laju aliran gas pelindung sesuai dengan jenis material, ketebalan, dan jenis sambungan. Jangan ragu mencoba pengaturan yang berbeda pada material scrap terlebih dahulu.
4. Jaga Jarak Busur (Arc Length) yang Konsisten: Jarak antara ujung elektroda dan benda kerja memengaruhi tegangan busur dan panas yang dihasilkan. Jaga jarak ini sependek mungkin namun cukup stabil (biasanya sekitar 1-2 kali diameter elektroda).
5. Perhatikan Sudut Torch dan Filler Metal: Sudut torch biasanya sekitar 10-20 derajat dari tegak lurus ke arah pengelasan. Jika menggunakan filler metal, tambahkan batang filler ke tepi depan weld pool dengan sudut sekitar 10-20 derajat dari permukaan benda kerja, melelehkan ujungnya di kolam las.
6. Latihan Konsisten: GTAW membutuhkan koordinasi tangan dan mata yang baik. Mulai dengan latihan gerakan torch dan penambahan filler tanpa busur, lalu baru mulai menyalakan busur. Latihan berulang-ulang adalah cara terbaik untuk meningkatkan keterampilan.

Perbandingan GTAW dengan Metode Pengelasan Lain¶

Untuk lebih memahami posisi GTAW, ada baiknya membandingkannya dengan metode pengelasan busur listrik lainnya yang umum:

GTAW vs GMAW (MIG/MAG)¶

• GTAW: Elektroda non-konsumtif, menambahkan filler metal secara terpisah (manual), proses lebih lambat, kualitas las sangat tinggi, cocok untuk material tipis dan semua logam. Membutuhkan skill tinggi.
• GMAW: Elektroda berupa kawat gulungan yang meleleh (konsumtif) dan berfungsi sebagai filler metal sekaligus, proses lebih cepat, lebih mudah dipelajari, menghasilkan spatter, cocok untuk material yang lebih tebal, terutama baja dan aluminium tertentu.

GTAW vs SMAW (Stick Welding)¶

• GTAW: Menggunakan gas pelindung, tanpa slag atau minim slag, kualitas las sangat tinggi, presisi, cocok untuk material tipis.
• SMAW: Menggunakan fluks pada elektroda yang terbakar dan menghasilkan gas pelindung serta slag, menghasilkan slag yang harus dibersihkan, lebih portabel, lebih toleran terhadap permukaan yang kurang bersih, cocok untuk material yang lebih tebal dan berbagai kondisi (termasuk di luar ruangan yang berangin). Skill yang dibutuhkan moderat.

Dalam banyak kasus, pemilihan metode pengelasan bergantung pada aplikasi spesifik, jenis material, ketebalan, volume produksi, dan tingkat kualitas yang dibutuhkan.

Fakta Menarik Seputar GTAW¶

• Nama “TIG” sebenarnya muncul lebih dulu dari “GTAW”. TIG (Tungsten Inert Gas) adalah nama historis, sementara GTAW (Gas Tungsten Arc Welding) adalah nama standar yang ditetapkan oleh American Welding Society (AWS).
• GTAW pertama kali dikembangkan pada awal 1940-an, awalnya untuk mengelas magnesium dan aluminium pada industri pesawat terbang selama Perang Dunia II.
• Karena kemampuannya mengelas material tipis dan menghasilkan bead las yang estetik, GTAW sering digunakan oleh seniman logam dan pembuat karya seni dari logam.
• Pengelasan GTAW pada material yang sangat tipis kadang disebut sebagai welding with a magnifying glass saking presisinya.

Keselamatan dalam Pengelasan GTAW¶

Seperti semua metode pengelasan, GTAW memiliki risiko keselamatan yang serius jika tidak dilakukan dengan benar.

• Radiasi Busur: Busur GTAW menghasilkan radiasi ultraviolet (UV) dan inframerah (IR) yang sangat kuat. Paparan langsung bisa menyebabkan flash burn pada mata dan kulit (seperti terbakar matahari yang parah). Selalu gunakan helm las dengan lensa otomatis atau lensa permanen yang sesuai (minimal Shade 10, seringkali lebih tinggi) dan pakaian pelindung tebal.
• Fumes dan Gas: Mengelas bisa menghasilkan asap (fumes) dan gas berbahaya, terutama saat mengelas material tertentu (misalnya, stainless steel yang mengandung kromium dan nikel). Pastikan area kerja memiliki ventilasi yang baik atau gunakan sistem local exhaust ventilation (LEV). Gunakan respirator jika perlu, terutama di ruang terbatas.
• Sengatan Listrik: Peralatan las bekerja dengan tegangan dan arus listrik yang bisa fatal. Pastikan semua kabel dan konektor dalam kondisi baik, sambungan ground terpasang dengan benar, dan hindari mengelas di lingkungan basah.

Selalu kenakan Alat Pelindung Diri (APD) yang lengkap dan sesuai, serta patuhi prosedur keselamatan kerja yang standar. Keselamatan adalah prioritas utama.

Secara keseluruhan, GTAW adalah metode pengelasan yang sangat canggih, menawarkan kontrol, presisi, dan kualitas yang tak tertandingi untuk berbagai aplikasi, terutama pada material tipis dan kritis. Meskipun membutuhkan keterampilan dan kesabaran untuk dikuasai, hasil yang didapat seringkali sepadan dengan usaha yang dikeluarkan.

Bagaimana menurut Anda? Pernahkah Anda mencoba mengelas dengan GTAW? Atau mungkin ada pertanyaan lain seputar metode ini? Jangan ragu tinggalkan komentar di bawah!
