Mengenal NTC: Si Sensor Suhu Canggih yang Ada di Sekitar Kita

Table of Contents

Pernahkah kamu bertanya-tanya bagaimana oven di rumah bisa tahu kapan suhunya pas? Atau bagaimana AC bisa mempertahankan suhu ruangan yang stabil? Di balik banyak perangkat elektronik yang mengontrol atau mengukur suhu, seringkali ada komponen kecil tapi penting yang disebut termistor NTC.

NTC itu sendiri adalah singkatan dari Negative Temperature Coefficient. Gampangnya, NTC adalah jenis resistor yang resistansinya akan menurun saat suhunya meningkat. Kebalikan dari resistor biasa yang resistansinya cenderung stabil terhadap perubahan suhu, NTC ini sengaja dibuat agar resistansinya peka terhadap suhu. Ini yang membuatnya jadi sensor suhu yang andal di berbagai aplikasi.

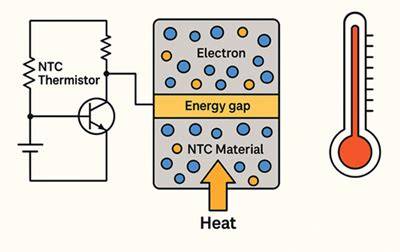

Image just for illustration

Bagaimana Termistor NTC Bekerja?¶

Jadi, intinya NTC itu resistor yang ‘pintar’ soal suhu. Dia terbuat dari bahan semikonduktor seperti oksida logam terkompresi dan tersinter (dicampur dan dipanaskan hingga padat). Bahan ini punya karakteristik listrik khusus di mana jumlah pembawa muatan (elektron dan hole) yang tersedia untuk mengalirkan arus sangat bergantung pada suhu.

Saat suhu naik, energi termal yang diterima bahan semikonduktor ini meningkat. Energi ekstra ini bikin lebih banyak pembawa muatan yang ‘bebas’ dan bisa bergerak. Semakin banyak pembawa muatan yang bebas, semakin mudah arus mengalir melalui material tersebut. Artinya, resistansinya menurun. Sebaliknya, kalau suhu turun, energi termal berkurang, jumlah pembawa muatan bebas juga berkurang, sehingga arus lebih susah mengalir dan resistansinya naik. Inilah konsep dasar kerja NTC.

Hubungan antara resistansi dan suhu pada NTC ini biasanya tidak linear, tapi bisa dijelaskan menggunakan persamaan yang cukup kompleks seperti persamaan Steinhart-Hart, atau setidaknya dengan konstanta yang disebut nilai B (B value). Nilai B ini menunjukkan seberapa curam perubahan resistansi terhadap suhu dalam rentang tertentu. Semakin tinggi nilai B, semakin sensitif perubahan resistansinya terhadap perubahan suhu.

Material Pembentuk NTC¶

NTC dibuat dari campuran oksida logam transisi seperti mangan (Mn), nikel (Ni), kobalt (Co), tembaga (Cu), dan besi (Fe). Oksida-oksida ini dicampur dalam proporsi tertentu untuk mendapatkan karakteristik suhu-resistansi yang diinginkan. Kemudian, campuran serbuk oksida ini dibentuk menjadi bentuk yang spesifik (seperti manik-manik, disk, atau silinder) dan dipanaskan pada suhu sangat tinggi (disinter).

Proses sintering ini membuat partikel-partikel oksida menyatu dan membentuk struktur keramik yang padat. Struktur ini yang kemudian diberi timah (lead) atau elektroda lain untuk koneksi listrik. Kualitas dan proporsi campuran oksida, serta proses sintering, sangat menentukan performa NTC, termasuk stabilitas, akurasi, dan rentang suhu operasinya.

Jenis-Jenis Termistor NTC¶

Termistor NTC hadir dalam berbagai bentuk dan ukuran, disesuaikan dengan aplikasi dan cara pemasangannya. Beberapa jenis yang umum ditemui antara lain:

1. Bead Type (Tipe Manik-manik): Ini adalah NTC yang paling kecil, seringkali berdiameter kurang dari satu milimeter. Mereka punya respons termal yang sangat cepat karena massanya kecil. Biasanya dilindungi dalam kapsul kaca atau epoksi kecil dan sering digunakan untuk pengukuran suhu yang presisi atau di area yang sempit.

2. Disk Type (Tipe Disk/Cakram): Bentuknya pipih seperti koin kecil atau cakram. Ukurannya bervariasi. Jenis ini sering digunakan untuk sensor suhu permukaan atau sebagai komponen pembatas arus awal (surge limiter) karena bisa menangani arus yang lebih besar daripada tipe bead. Biasanya dilapisi dengan epoksi atau bahan pelindung lainnya.

3. Rod Type (Tipe Batang): Bentuknya silinder memanjang seperti batang. Biasanya digunakan di aplikasi yang membutuhkan pemasangan dalam tabung atau sebagai probe. Mirip dengan tipe disk, bisa juga digunakan untuk aplikasi yang melibatkan arus lebih besar.

4. Chip Type (Tipe Chip): NTC dalam bentuk chip SMD (Surface Mount Device) yang sangat kecil. Dirancang untuk dipasang langsung ke permukaan papan sirkuit (PCB) menggunakan teknologi surface mount. Populer di perangkat elektronik modern yang ringkas.

5. Encapsulated Type (Tipe Terenkapsulasi): Ini adalah NTC (biasanya tipe bead atau disk) yang sudah dipasang di dalam housing atau probe pelindung. Housing ini bisa terbuat dari logam atau plastik dan seringkali dilengkapi kabel. Tipe ini sangat umum digunakan sebagai sensor suhu siap pakai di berbagai peralatan, seperti sensor suhu air, udara, atau permukaan.

Pemilihan jenis NTC sangat tergantung pada kebutuhan aplikasi, seperti rentang suhu yang ingin diukur, tingkat akurasi yang dibutuhkan, respons termal, ukuran fisik, dan lingkungan operasional.

Aplikasi Termistor NTC¶

Karena kemampuannya mendeteksi dan merespons perubahan suhu, termistor NTC digunakan di mana-mana, mulai dari rumah tangga hingga industri berat. Berikut beberapa contoh aplikasinya:

1. Pengukuran Suhu (Temperature Sensing)¶

Ini adalah fungsi paling dasar NTC. Dengan mengukur resistansi NTC, kita bisa mengetahui suhunya. NTC sering digunakan sebagai sensor di:

• Termometer Digital: Mengukur suhu tubuh, suhu ruangan, atau suhu cairan.
• Peralatan Rumah Tangga: Kulkas (mengontrol suhu internal), oven (mengontrol suhu pemanggangan), AC (mengukur suhu ruangan dan suhu koil), mesin cuci (mengontrol suhu air), pemanas air.
• Otomotif: Mengukur suhu oli mesin, suhu air radiator, suhu udara masuk (intake air temperature), suhu baterai pada mobil listrik.
• Industri: Mengukur suhu pada proses produksi, monitoring suhu mesin, sistem HVAC (Heating, Ventilation, and Air Conditioning).
• Medis: Sensor suhu pada alat medis, inkubator, dll.

Dengan menggunakan sirkuit pengkondisi sinyal (misalnya, membandingkan resistansi NTC dengan resistor lain dalam rangkaian jembatan Wheatstone atau menggunakan mikrokontroler untuk membaca tegangan melintasi NTC), perubahan resistansi NTC diubah menjadi sinyal listrik (tegangan atau arus) yang bisa diolah lebih lanjut untuk menampilkan suhu atau mengontrol sistem.

2. Kontrol Suhu (Temperature Control)¶

Selain mengukur, NTC juga krusial dalam sistem yang perlu mempertahankan suhu pada nilai tertentu atau melakukan tindakan berdasarkan suhu. Contohnya:

• Thermostat: Pada AC atau sistem pemanas, NTC mengukur suhu ruangan. Ketika suhu mencapai batas atas atau bawah yang diinginkan, sistem akan menyala atau mati untuk menjaga suhu stabil.
• Pengontrol Suhu Oven: NTC di dalam oven memantau suhu. Ketika suhu mencapai nilai yang disetel, elemen pemanas akan diatur (dimatikan/dihidupkan/dayanya diturunkan) agar suhu tidak melewati batas.
• Perlindungan Overheat: Pada perangkat elektronik seperti amplifier audio, motor listrik, atau power supply, NTC bisa ditempatkan di dekat komponen yang rentan panas. Jika suhu komponen melebihi batas aman, sirkuit yang terhubung ke NTC akan mendeteksinya (karena resistansi NTC turun drastis) dan mematikan perangkat untuk mencegah kerusakan.

Dalam aplikasi kontrol suhu, NTC biasanya menjadi bagian dari loop umpan balik (feedback loop). NTC merasakan suhu, mengirim sinyal ke pengontrol, pengontrol membandingkan suhu aktual dengan suhu target, lalu mengambil tindakan (misalnya menghidupkan/mematikan pemanas atau pendingin) untuk mengurangi perbedaan suhu.

3. Pembatas Arus Awal (Inrush Current Limiting)¶

Ini adalah aplikasi yang berbeda tapi juga penting, menggunakan NTC tipe disk atau rod yang dirancang khusus untuk menahan arus besar. Saat perangkat elektronik seperti power supply switching, motor, atau transformator dihidupkan, seringkali terjadi lonjakan arus yang sangat tinggi sesaat (diseing disebut inrush current). Lonjakan ini bisa merusak komponen atau bahkan membuat circuit breaker trip.

NTC inrush limiter dipasang seri dengan beban. Saat daya pertama kali dihidupkan, NTC berada dalam kondisi “dingin” dan resistansinya tinggi. Resistansi tinggi ini membatasi arus awal yang mengalir, melindungi komponen lain. Seiring arus mengalir melaluinya, NTC memanas. Karena karakteristik NTC, resistansinya kemudian turun drastis ke nilai yang sangat rendah (hampir nol), sehingga tidak menghalangi aliran arus normal saat perangkat sudah beroperasi stabil.

Ini adalah cara yang cerdas dan hemat biaya untuk melindungi sirkuit dari kerusakan akibat lonjakan arus saat start-up. Contoh penerapannya bisa ditemukan di power supply komputer, TV, atau peralatan elektronik besar lainnya.

4. Kompensasi Suhu¶

Di beberapa sirkuit elektronik, performa komponen lain (seperti resistor, kapasitor, atau transistor) bisa sedikit berubah karena perubahan suhu. NTC bisa digunakan bersama komponen lain untuk mengkompensasi efek perubahan suhu ini, menjaga performa sirkuit tetap stabil di berbagai kondisi suhu lingkungan.

Misalnya, di sirkuit pengukuran presisi, resistansi komponen lain bisa sedikit bergeser seiring suhu. Dengan menempatkan NTC secara strategis dalam sirkuit, perubahan resistansinya yang berlawanan dengan perubahan resistansi komponen lain bisa “menyeimbangkan” sirkuit, sehingga outputnya tetap akurat meskipun suhu lingkungan berubah.

Kelebihan dan Kekurangan Termistor NTC¶

Seperti komponen lainnya, NTC punya kelebihan dan kekurangan:

Kelebihan NTC:¶

• Sensitivitas Tinggi: NTC sangat sensitif terhadap perubahan suhu, terutama di rentang suhu tertentu. Perubahan resistansinya cukup signifikan untuk perubahan suhu yang kecil.
• Ukuran Kecil: Banyak jenis NTC berukuran sangat kecil, memungkinkan penggunaan di ruang terbatas atau untuk pengukuran suhu titik yang spesifik.
• Waktu Respons Cepat: Terutama tipe bead atau yang berukuran kecil, bisa mendeteksi perubahan suhu dengan sangat cepat.
• Biaya Relatif Murah: Dibandingkan sensor suhu presisi lainnya seperti RTD atau termokopel, NTC umumnya lebih ekonomis.
• Berbagai Bentuk dan Ukuran: Tersedia dalam berbagai konfigurasi untuk berbagai kebutuhan pemasangan.

Kekurangan NTC:¶

• Non-Linearitas: Hubungan antara resistansi dan suhu pada NTC tidak linear. Ini berarti membutuhkan sirkuit tambahan atau perangkat lunak untuk mengkompensasi non-linearitas ini agar pembacaan suhu akurat di seluruh rentang operasinya.
• Rentang Suhu Terbatas: Umumnya NTC paling akurat dan stabil pada rentang suhu sedang (sekitar -50°C hingga +150°C). Di suhu yang sangat ekstrem (sangat rendah atau sangat tinggi), akurasinya bisa menurun atau bahkan rusak.
• Tidak Sepresisi RTD/Termokopel: Untuk aplikasi yang membutuhkan presisi sangat tinggi di rentang suhu lebar, NTC mungkin kalah dibanding RTD (Resistance Temperature Detector) atau termokopel.
• Butuh Arus Pengukuran: Untuk membaca resistansinya, arus harus mengalir melalui NTC. Arus ini bisa menghasilkan panas (disebut self-heating) yang bisa sedikit memengaruhi suhu NTC itu sendiri, terutama di lingkungan yang tidak bergerak (udara statis). Ini perlu diperhitungkan dalam desain sirkuit untuk aplikasi presisi.
• Toleransi Bervariasi: NTC komersial datang dengan toleransi tertentu (misalnya ±1%, ±5% pada R25 dan nilai B), yang bisa memengaruhi akurasi. Untuk aplikasi presisi tinggi, perlu NTC dengan toleransi ketat atau perlu dikalibrasi.

Memilih Termistor NTC yang Tepat¶

Memilih NTC yang tepat untuk aplikasi tertentu memerlukan pertimbangan beberapa parameter kunci yang biasanya tercantum di datasheet-nya:

1. Resistansi pada 25°C (R25): Ini adalah nilai resistansi NTC pada suhu standar 25°C (suhu ruangan). Nilai ini adalah titik referensi utama. NTC tersedia dengan berbagai nilai R25, misalnya 1kΩ, 10kΩ, 100kΩ, dll. Pilih yang sesuai dengan rentang pengukuran sirkuit kamu.
2. Nilai B (B value): Seperti dijelaskan sebelumnya, nilai B (biasanya diberikan untuk rentang suhu tertentu, misal B25/50, B25/85, atau B0/100) menunjukkan sensitivitas perubahan resistansi terhadap suhu. Pilih nilai B yang memberikan perubahan resistansi signifikan di rentang suhu operasi yang kamu inginkan.
3. Rentang Suhu Operasi: Pastikan NTC dapat beroperasi dengan andal dan akurat pada suhu terendah dan tertinggi yang akan dihadapi dalam aplikasi kamu.
4. Toleransi: Toleransi (misalnya ±1%, ±3%, ±5%) menunjukkan seberapa dekat nilai R25 dan B NTC yang sebenarnya dengan nilai nominalnya. Toleransi yang lebih kecil berarti akurasi yang lebih tinggi, tapi biasanya harganya lebih mahal.
5. Disipasi Daya (Dissipation Factor): Ini adalah parameter yang berkaitan dengan self-heating. Menunjukkan berapa banyak daya (dalam mW) yang diperlukan untuk menaikkan suhu NTC sebesar 1°C di lingkungan tertentu (misalnya, di udara statis). Penting untuk menghitung arus pengukuran agar self-heating tidak signifikan.
6. Konstanta Waktu Termal (Thermal Time Constant): Menunjukkan seberapa cepat NTC merespons perubahan suhu lingkungan. Ini adalah waktu yang dibutuhkan NTC untuk mencapai 63.2% dari total perubahan resistansinya ketika dipindahkan dari satu suhu ke suhu lain. Tipe bead biasanya punya konstanta waktu yang kecil (cepat).

Memahami parameter ini dari datasheet produsen sangat penting untuk memilih NTC yang akan bekerja dengan baik dan memberikan performa yang diinginkan di sirkuitmu.

Perbandingan Singkat: NTC vs Sensor Suhu Lain¶

Ada sensor suhu lain selain NTC. Mari kita lihat perbedaannya secara singkat:

• PTC (Positive Temperature Coefficient) Thermistor: Kebalikan dari NTC. Resistansinya meningkat saat suhu naik. Sering digunakan sebagai resettable fuse (sekring yang bisa pulih) atau sensor suhu di mana peningkatan resistansi yang cepat pada suhu kritis dibutuhkan.
• RTD (Resistance Temperature Detector): Sensor suhu berbasis resistor kawat logam (biasanya Platinum, disebuk Pt100, Pt1000). Resistansinya meningkat seiring suhu, tapi hubungannya lebih linear dan sangat stabil. RTD menawarkan akurasi tinggi dan rentang suhu lebar, tapi lebih mahal dan responsnya biasanya lebih lambat dari NTC kecil.
• Termokopel (Thermocouple): Menggunakan prinsip perbedaan tegangan yang dihasilkan pada sambungan dua logam berbeda ketika dipanaskan (Efek Seebeck). Bisa mengukur rentang suhu yang sangat luas, termasuk suhu ekstrem. Tidak memerlukan eksitasi arus (tidak ada self-heating), tapi sinyal outputnya sangat kecil (mV) dan membutuhkan sirkuit pengkondisi sinyal yang lebih kompleks serta kompensasi sambungan dingin.

Setiap jenis sensor suhu punya kelebihan dan kekurangan masing-masing, dan pemilihan tergantung pada kebutuhan spesifik aplikasi, termasuk rentang suhu, akurasi, kecepatan respons, dan biaya. NTC sering jadi pilihan populer untuk aplikasi di mana biaya dan ukuran jadi pertimbangan utama dan rentang suhu operasinya moderat.

Fakta Menarik Seputar NTC¶

• Pengembangan termistor NTC dimulai pada pertengahan abad ke-20. Bahan-bahan semikonduktor oksida awalnya diteliti untuk aplikasi lain, namun karakteristik suhu-resistansinya yang unik segera dikenali potensi pengukur suhu.
• NTC yang digunakan sebagai pembatas arus awal (inrush current limiter) seringkali berukuran lebih besar dan dirancang untuk menahan daya tinggi saat beroperasi dalam kondisi resistansi rendah.
• Kurva resistansi terhadap suhu pada NTC bisa sangat bervariasi tergantung pada campuran oksida logam dan proses pembuatannya. Produsen biasanya menyediakan tabel look-up atau persamaan (seperti Steinhart-Hart) untuk mengkonversi nilai resistansi yang terukur menjadi suhu dengan akurasi tinggi.

Singkatnya, NTC adalah komponen pasif yang memanfaatkan sifat resistansi bahan semikonduktor yang peka terhadap suhu. Kemampuannya mengubah suhu menjadi perubahan resistansi membuatnya sangat berguna sebagai sensor dan pengontrol suhu di berbagai perangkat yang kita gunakan sehari-hari.

Itu dia penjelasan lengkap tentang apa yang dimaksud NTC, bagaimana cara kerjanya, jenis-jenisnya, aplikasi umum, serta kelebihan dan kekurangannya. Semoga artikel ini memberikan pemahaman yang jelas tentang komponen kecil namun penting ini.

Punya pengalaman menggunakan NTC di proyek atau pernah memperbaik alat yang menggunakan NTC? Atau mungkin ada pertanyaan lain seputar NTC? Jangan ragu berbagi di kolom komentar di bawah!
