Mengenal PWM pada Arduino: Apa Itu & Gimana Cara Pakainya?

Table of Contents

Arduino, platform mikrokontroler yang populer itu, hebat banget dalam berinteraksi dengan dunia luar. Salah satu cara keren yang dimilikinya untuk meniru output analog dari pin digitalnya adalah melalui teknik yang namanya PWM atau Pulse Width Modulation. Singkatnya, ini adalah cara Arduino bisa bikin LED nyala redup, muter motor dengan kecepatan bervariasi, atau bahkan ngasilin suara sederhana.

Apa Sih Sebenarnya PWM Itu?¶

Bayangkan kamu punya saklar lampu yang cuma bisa ON atau OFF. Kamu nggak bisa bikin lampunya nyala setengah terang, kan? Mikrokontroler seperti Arduino secara default pin digitalnya juga cuma bisa ngeluarin tegangan tinggi (biasanya 5V atau 3.3V, kita sebut HIGH) atau tegangan rendah (0V, kita sebut LOW). Ini kayak saklar ON/OFF tadi.

Tapi di dunia nyata, banyak hal yang butuh pengaturan lebih halus daripada sekadar ON/OFF. Kamu pengen ngatur terang LED, kecepatan motor, volume speaker, atau suhu pemanas. Di sinilah PWM berperan.

PWM adalah teknik yang memungkinkan kita mengontrol seberapa banyak “tenaga” yang dikirimkan ke suatu perangkat dengan cara menghidupkan dan mematikan tegangan (pulsanya) dengan sangat cepat. Jadi, alih-alih ngasih tegangan stabil yang nilainya di antara 0V dan 5V (yang nggak bisa dilakukan pin digital), Arduino ngasih tegangan 5V hidup-mati secara bergantian dalam siklus waktu yang sangat singkat.

Mengapa Arduino Butuh PWM?¶

Arduino (atau mikrokontroler pada umumnya) adalah perangkat digital. Pin digitalnya didesain untuk mengeluarkan sinyal diskrit: 0 atau 1 (LOW atau HIGH). Mereka tidak punya Digital-to-Analog Converter (DAC) di semua pin digitalnya untuk menghasilkan tegangan yang bervariasi di antara 0V dan 5V secara murni analog, seperti yang ada di pin analog output pada beberapa mikrokontroler lain atau DAC eksternal.

Karena keterbatasan ini, PWM menjadi solusi yang elegan dan efisien. Dengan mengganti-ganti status pin digital ON dan OFF dengan cepat, kita bisa menciptakan efek seolah-olah perangkat menerima tegangan yang bervariasi. Misalnya, kalau kita nyalakan lampu selama 50% dari waktu siklus dan matikan selama 50%, mata kita (atau motor, atau LED) akan mempersepsikannya seolah-olah mendapatkan tegangan sekitar setengah dari tegangan maksimum, sehingga lampunya terlihat redup.

Teknik ini sangat hemat energi juga lho, karena saat pin dalam kondisi ON, dia nyala penuh, dan saat OFF, dia tidak mengonsumsi daya. Ini beda kalau kita pakai resistor (cara lama) untuk mengurangi tegangan ke LED, energi yang kebuang di resistor jadi panas.

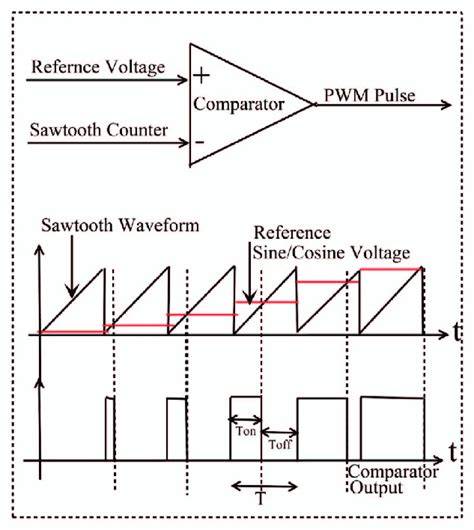

Image just for illustration

Cara Kerja PWM pada Arduino: Duty Cycle adalah Kuncinya¶

Konsep utama di balik PWM adalah Duty Cycle. Duty Cycle adalah persentase waktu dalam satu periode siklus di mana sinyal berada dalam kondisi HIGH (ON).

Bayangkan satu siklus waktu yang sangat singkat. Dalam siklus ini, sinyal PWM akan HIGH selama sebagian waktu, lalu LOW selama sisa waktu.
* Jika sinyal HIGH selama 0% dari siklus (selalu LOW), perangkat seolah-olah menerima 0V. LED akan mati total.
* Jika sinyal HIGH selama 50% dari siklus, perangkat seolah-olah menerima tegangan rata-rata sekitar setengah dari tegangan maksimum (misalnya 2.5V jika maksimumnya 5V). LED akan terlihat redup.
* Jika sinyal HIGH selama 100% dari siklus (selalu HIGH), perangkat seolah-olah menerima tegangan maksimum (5V). LED akan nyala paling terang.

Arduino memungkinkan kita mengatur Duty Cycle ini dengan mudah.

Periode dan Frekuensi PWM¶

Setiap siklus HIGH-LOW-nya PWM ini terjadi dalam satu periode waktu yang tetap. Berapa kali siklus ini berulang dalam satu detik disebut frekuensi PWM.

Frekuensi PWM pada Arduino standar (seperti Uno, Nano, Mega) biasanya ada di kisaran ratusan Hertz (Hz) hingga ribuan Hz (kHz). Misalnya, pada Arduino Uno, sebagian besar pin PWM beroperasi pada frekuensi sekitar 490 Hz, sementara beberapa pin lainnya beroperasi pada 980 Hz. Frekuensi ini cukup tinggi sehingga mata manusia tidak melihat LED berkedip, atau motor tidak terasa bergetar kasar (walaupun mungkin terdengar suara mendengung di frekuensi rendah).

Memahami frekuensi ini penting, karena frekuensi yang terlalu rendah bisa menyebabkan flicker pada LED atau getaran pada motor. Frekuensi yang terlalu tinggi mungkin boros daya untuk aplikasi tertentu.

Pin PWM pada Arduino¶

Tidak semua pin digital di Arduino bisa mengeluarkan sinyal PWM. Pin yang memiliki kemampuan PWM biasanya ditandai dengan simbol tilde (~) di sebelah nomor pinnya pada board Arduino.

Pada Arduino Uno, pin PWM adalah 3, 5, 6, 9, 10, dan 11.
Pada Arduino Mega, jumlah pin PWM-nya lebih banyak lagi.
Pada Arduino Nano, sama seperti Uno.

Pin-pin ini terhubung ke komponen khusus di mikrokontroler yang disebut Timer. Timer inilah yang mengontrol kapan sinyal PWM harus HIGH dan kapan LOW dengan presisi tinggi untuk menghasilkan Duty Cycle yang diinginkan.

Menggunakan PWM dengan analogWrite()¶

Di Arduino IDE (Integrated Development Environment), ada fungsi khusus yang membuat penggunaan PWM jadi super gampang, yaitu fungsi analogWrite(). Jangan terkecoh dengan namanya, fungsi ini tidak benar-benar menghasilkan output analog murni, tapi menghasilkan sinyal PWM.

Sintaks dasar fungsi analogWrite() adalah:
analogWrite(pin, nilai)

• pin: Nomor pin yang ingin kamu gunakan untuk PWM (harus pin yang memang mendukung PWM).
• nilai: Ini adalah angka yang menentukan Duty Cycle-nya. Rentang nilainya adalah 0 hingga 255.

Angka 0 berarti Duty Cycle 0% (pin selalu LOW), seperti digitalWrite(pin, LOW).
Angka 255 berarti Duty Cycle 100% (pin selalu HIGH), seperti digitalWrite(pin, HIGH).
Angka di antara 0 dan 255 menentukan persentase Duty Cycle secara proporsional.

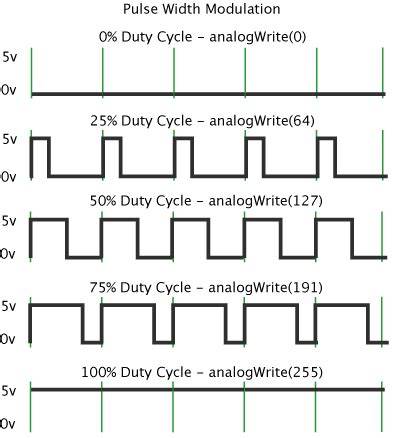

• Nilai 127 (atau 128, tergantung pembulatan) akan menghasilkan Duty Cycle sekitar 50% (127 / 255 * 100%).
• Nilai 64 akan menghasilkan Duty Cycle sekitar 25% (64 / 255 * 100%).
• Nilai 191 akan menghasilkan Duty Cycle sekitar 75% (191 / 255 * 100%).

Rentang 0-255 ini dipilih karena byte tunggal (8 bit) bisa menyimpan 256 nilai yang berbeda (dari 0 hingga 255). Ini adalah resolusi 8-bit.

Dengan menggunakan analogWrite(pin, nilai), Arduino akan secara otomatis mengatur Timer yang terhubung ke pin tersebut untuk menghasilkan sinyal PWM dengan Duty Cycle yang sesuai dengan nilai yang kamu berikan. Kamu tidak perlu pusing-pusing mengatur waktu HIGH dan LOW secara manual.

Penerapan PWM pada Arduino¶

PWM sangat fleksibel dan punya banyak aplikasi praktis. Beberapa yang paling umum antara lain:

1. Meredupkan Kecerahan LED (LED Dimming)¶

Ini mungkin contoh paling sederhana dan paling sering digunakan untuk mendemonstrasikan PWM. Dengan mengubah nilai analogWrite() dari 0 hingga 255, kita bisa membuat LED menyala dari mati total, redup, hingga sangat terang.

Contoh Kode (Konsep):

int ledPin = 9; // Pin PWM yang terhubung ke LED

void setup() {
  // Pin LED tidak perlu diatur sebagai OUTPUT secara eksplisit untuk analogWrite,
  // tapi lebih baik tetap dilakukan untuk kejelasan
  pinMode(ledPin, OUTPUT);
}

void loop() {
  // Membuat LED menyala dari redup ke terang perlahan
  for (int brightness = 0; brightness <= 255; brightness++) {
    analogWrite(ledPin, brightness);
    delay(10); // Tunggu sebentar agar perubahan terlihat
  }

  // Membuat LED meredup dari terang ke mati perlahan
  for (int brightness = 255; brightness >= 0; brightness--) {
    analogWrite(ledPin, brightness);
    delay(10); // Tunggu sebentar agar perubahan terlihat
  }

  delay(500); // Jeda sebelum mengulang
}

Dengan kode ini, LED akan berdenyut, perlahan terang lalu perlahan redup. Ini terjadi karena nilai brightness yang diberikan ke analogWrite() terus berubah.

2. Mengontrol Kecepatan Motor DC¶

Motor DC standar berputar lebih cepat jika diberi tegangan yang lebih tinggi dan lebih lambat jika diberi tegangan yang lebih rendah. Karena pin digital Arduino tidak bisa menghasilkan tegangan analog yang bervariasi, kita pakai PWM.

Dengan memberikan sinyal PWM ke driver motor (seperti L298N atau Mosfet), Duty Cycle PWM akan menentukan “tegangan rata-rata” yang diterima motor, sehingga mengontrol kecepatannya. Duty Cycle 0% (nilai 0) berarti motor mati, 100% (nilai 255) berarti motor berputar maksimal.

Tips: Mengontrol motor DC biasanya butuh komponen tambahan seperti transistor atau driver motor, karena motor menarik arus yang lebih besar dari yang bisa disuplai langsung oleh pin Arduino.

3. Menghasilkan Nada Sederhana (Tone Generation)¶

Meskipun ada fungsi tone() khusus di Arduino, prinsipnya mirip dengan PWM. Fungsi tone() menghasilkan gelombang persegi dengan frekuensi dan durasi tertentu pada pin tertentu, yang pada dasarnya adalah sinyal digital yang dihidupkan dan dimatikan pada frekuensi audio. Speaker piezo atau buzzer pasif merespons perubahan cepat ini dengan menghasilkan suara. Dengan PWM, kita juga bisa meniru suara dengan cepat mengganti-ganti Duty Cycle atau frekuensi (jika diatur secara lanjut), meskipun fungsi tone() lebih dioptimalkan untuk tujuan ini.

4. Mengontrol Servo Motor (dengan Catatan)¶

Servo motor biasanya dikontrol dengan sinyal yang mirip PWM, tapi sedikit berbeda. Servo umumnya merespons lebar pulsa HIGH-nya, bukan Duty Cycle secara proporsional dari tegangan maksimum. Mereka butuh pulsa HIGH dengan durasi tertentu (misalnya, 1ms untuk 0 derajat, 1.5ms untuk 90 derajat, 2ms untuk 180 derajat) yang diulang setiap periode waktu tertentu (misalnya, 20ms atau 50Hz). Arduino memiliki library Servo.h khusus yang mengurus pembuatan sinyal ini, dan meskipun menggunakan timer yang sama dengan PWM, cara kerjanya di level aplikasi sedikit berbeda dari kontrol kecerahan LED atau kecepatan motor biasa.

5. Aplikasi Lainnya¶

PWM juga bisa dipakai untuk:
* Mengontrol elemen pemanas (mengatur suhu).
* Mengontrol solenoid atau relay secara proporsional (misalnya, katup proporsional).
* Komunikasi data (misalnya, mengirim data ke LED strip Neopixel, meskipun ini protokol yang lebih kompleks).

Resolusi PWM: 8-bit Itu Apa?¶

Seperti yang sudah disebutkan, analogWrite() pada Arduino Uno/Nano menggunakan nilai 0-255. Ini berarti ada 256 tingkat pengaturan (255 tingkat selain mati total). Ini disebut resolusi 8-bit, karena 2⁸ = 256.

Resolusi 8-bit ini cukup untuk banyak aplikasi, seperti meredupkan LED atau mengontrol kecepatan motor. Tapi untuk aplikasi yang butuh kontrol sangat halus (misalnya, instrumen ilmiah atau kontrol industri presisi), resolusi ini mungkin kurang. Beberapa board Arduino yang lebih canggih, atau mikrokontroler lain, mungkin menawarkan resolusi PWM yang lebih tinggi, misalnya 10-bit (0-1023 nilai) atau 12-bit (0-4095 nilai).

Fakta Menarik Seputar PWM pada Arduino¶

• Bukan Analog Sejati: Penting untuk diingat, PWM bukan tegangan analog murni. Perangkat seperti LED atau motor “merata-ratakan” pulsa cepat ini menjadi efek analog, tapi sinyalnya sendiri tetap digital (0V atau 5V, bergantian).
• Efisiensi Daya: PWM sangat efisien dalam mengontrol daya karena komponen switching (transistor di dalam chip atau driver eksternal) hanya menghantarkan arus penuh (saat HIGH) atau tidak menghantarkan sama sekali (saat LOW). Ini jauh lebih efisien dibandingkan menggunakan resistor untuk menurunkan tegangan, yang mengubah kelebihan energi menjadi panas.
• Suara “Whining”: Pada frekuensi PWM rendah (misalnya 490 Hz untuk motor), kamu mungkin bisa mendengar suara mendengung atau “whining”. Ini karena frekuensi PWM berada dalam rentang pendengaran manusia, dan komponen seperti kumparan motor bergetar sedikit mengikuti perubahan cepat sinyal. Meningkatkan frekuensi PWM (jika memungkinkan) bisa menghilangkan suara ini, tapi itu butuh pengaturan Timer yang lebih lanjut.
• Dipengaruhi Timer: Pin-pin PWM pada Arduino tidak berdiri sendiri. Mereka dikontrol oleh Timer/Counter di dalam mikrokontroler. Timer inilah yang mengatur frekuensi dan Duty Cycle PWM. Pada Arduino Uno, ada 3 Timer: Timer0, Timer1, dan Timer2. Beberapa pin PWM berbagi Timer, yang berarti mengubah pengaturan Timer untuk satu pin bisa mempengaruhi pin lain yang terhubung ke Timer yang sama.
  • Timer0 mengontrol pin D5 dan D6 (default 980 Hz).
  • Timer1 mengontrol pin D9 dan D10 (default 490 Hz).
  • Timer2 mengontrol pin D3 dan D11 (default 490 Hz).
    Pengetahuan ini penting kalau kamu ingin mengubah frekuensi PWM default (topik lanjutan!).

Tips Menggunakan PWM¶

• Pastikan Pin PWM: Selalu cek diagram pin Arduino kamu untuk memastikan pin yang kamu gunakan memang pin yang support PWM.
• Beban yang Sesuai: Pin Arduino hanya bisa mensuplai atau menarik arus terbatas (biasanya sekitar 20-40mA per pin). Jangan langsung menghubungkan motor atau LED daya tinggi ke pin PWM. Gunakan driver (transistor, Mosfet, IC driver motor) yang sesuai.
• Filter RC untuk “Analog Murni”: Jika kamu benar-benar butuh tegangan DC yang stabil dan bervariasi (analog murni) dari sinyal PWM, kamu bisa menambahkan filter RC (resistor dan kapasitor). Filter ini akan menghaluskan pulsa PWM menjadi tegangan DC yang lebih stabil yang nilainya proporsional terhadap Duty Cycle rata-rata.
• Gunakan analogWriteRange() (jika ada): Beberapa implementasi Arduino atau mikrokontroler lain mungkin memiliki fungsi seperti analogWriteResolution() atau analogWriteRange() yang memungkinkan kamu mengubah rentang nilai untuk analogWrite() (misalnya, dari 0-255 ke 0-1023 untuk resolusi 10-bit). Periksa dokumentasi board yang kamu gunakan.

Perbedaan analogWrite() dan digitalWrite()¶

Ini sering bikin bingung pemula.
* digitalWrite(pin, keadaan): Mengatur pin digital ke kondisi HIGH (biasanya 5V) atau LOW (0V) secara stabil. Outputnya hanya dua nilai.
* analogWrite(pin, nilai): Mengatur pin PWM untuk menghasilkan sinyal digital yang berganti-ganti antara HIGH dan LOW dengan cepat. Perbandingan waktu HIGH dan LOW (Duty Cycle) diatur oleh nilai (0-255). Outputnya menghasilkan efek “tegangan rata-rata” yang bervariasi.

Kalau kamu pakai analogWrite() dengan nilai 0 atau 255, efeknya memang akan sama dengan digitalWrite(pin, LOW) atau digitalWrite(pin, HIGH). Tapi bedanya, analogWrite() selain 0 dan 255 akan menghasilkan pulsa, bukan tegangan stabil.

Image just for illustration

Troubleshooting PWM¶

• LED Mati atau Nyala Penuh Saja: Pastikan kamu menggunakan pin yang benar-benar mendukung PWM. Cek kembali nomor pin pada board. Juga, pastikan nilai yang kamu berikan ke analogWrite() berada dalam rentang 0-255.
• Motor Hanya Berputar Sangat Lambat atau Tidak Stabil: Ini bisa karena motor butuh lebih banyak arus dari yang bisa disuplai pin Arduino. Gunakan driver motor eksternal. Atau, frekuensi PWM mungkin terlalu rendah untuk jenis motor tersebut.
• Ada Suara Mendengung (Whining): Ini normal pada frekuensi PWM default Arduino, terutama saat mengontrol motor atau speaker pasif. Jika mengganggu, kamu bisa mencoba mengubah frekuensi Timer, tapi ini adalah topik yang lebih lanjut dan bisa mempengaruhi fungsi lain yang menggunakan Timer yang sama (misalnya fungsi delay() dan millis() menggunakan Timer0).
• Semua Pin PWM Berkelakuan Aneh Setelah Mengubah Frekuensi: Jika kamu mencoba mengubah frekuensi PWM secara manual dengan mengatur register Timer, ingatlah bahwa Timer tertentu mengontrol beberapa pin PWM. Perubahan pada Timer akan mempengaruhi semua pin yang terhubung ke Timer tersebut.

Kesimpulan¶

PWM adalah teknik yang sangat penting dan kuat pada Arduino yang memungkinkan kita menjembatani dunia digital mikrokontroler dengan kebutuhan kontrol analog di dunia nyata. Dengan memahami konsep Duty Cycle, pin-pin yang mendukung PWM, dan fungsi analogWrite(), kamu bisa dengan mudah mengontrol kecerahan LED, kecepatan motor, dan banyak aplikasi menarik lainnya. Ini adalah salah satu fitur dasar yang pasti akan sering kamu gunakan dalam proyek-proyek Arduino kamu.

PWM membuktikan bahwa meskipun mikrokontroler itu digital, mereka bisa sangat cerdas dalam meniru perilaku analog dengan switching cepat!

Gimana? Sudah lebih paham kan apa itu PWM di Arduino? Punya pengalaman atau pertanyaan soal PWM? Jangan ragu tinggalkan komentar di bawah ya!
