Mengenal DCV pada Avometer: Nggak Sesulit yang Dibayangkan!

Updated: • 0 • min read
Table of Contents

Avometer, atau sering juga disebut multimeter, adalah alat ukur elektronik yang serbaguna banget buat para teknisi, hobiis elektronik, atau bahkan orang awam yang pengen tau seputar listrik di rumah. Bayangin aja, satu alat bisa ngukur macem-macem besaran listrik kayak tegangan (voltage), arus (current), dan hambatan (resistance). Nah, di artikel ini, kita bakal fokus ngebahas salah satu fungsi paling penting di avometer, yaitu DCV.

mengukur tegangan dc dengan avometer
Image just for illustration

Avometer punya beberapa fungsi utama yang biasanya ditandai dengan huruf atau simbol di dial pemilihnya. Ada ‘A’ atau ‘mA’ buat ngukur arus (Ampere), ada simbol Omega (Ω) buat ngukur hambatan (Ohm), dan ada ‘V’ buat ngukur tegangan (Volt). Khusus buat fungsi tegangan ‘V’, ini masih dibagi lagi jadi dua, yaitu ACV (tegangan alternating current) dan DCV (tegangan direct current). Pembahasan kita kali ini fokus banget ke yang namanya DCV ini.

Apa Sih Sebenarnya DCV Itu?

DCV adalah singkatan dari Direct Current Voltage. Jadi, kalau kamu melihat tulisan “DCV” atau simbol ‘V’ dengan garis lurus di atasnya (seperti V-- atau V-), itu artinya kamu sedang mengatur avometer untuk mengukur tegangan arus searah. Tegangan arus searah ini beda dengan tegangan arus bolak-balik (ACV) yang biasanya kita temui di stop kontak listrik rumah. Tegangan DC punya polaritas yang tetap, artinya arusnya selalu mengalir dalam satu arah dari positif ke negatif.

Sumber tegangan DC itu gampang banget ditemui di sekitar kita. Contoh paling umum adalah baterai, baik itu baterai remote TV, baterai HP, baterai mobil, atau baterai laptop. Adapter charger HP juga biasanya mengubah tegangan AC dari stop kontak jadi tegangan DC sebelum masuk ke HP kamu. Bahkan, sebagian besar komponen elektronik di dalam gadget kita, seperti chip komputer, butuh catu daya dalam bentuk tegangan DC buat bisa bekerja. Makanya, kemampuan mengukur DCV ini krusial banget dalam dunia elektronika.

Mengapa Mengukur DCV Itu Penting?

Mengukur DCV itu penting buat banyak hal. Pertama, ini cara paling mudah buat ngecek kondisi baterai. Apakah baterai remote kamu masih bagus atau udah soak? Ukur aja DCV-nya. Kedua, kalau kamu lagi merakit atau memperbaiki rangkaian elektronik, kamu perlu memastikan setiap komponen mendapat tegangan yang pas. Tegangan yang kurang atau berlebih bisa bikin komponen nggak kerja optimal atau bahkan rusak.

Selain itu, mengukur DCV juga bisa bantu kamu troubleshooting. Misalnya, kalau ada alat elektronik yang nggak nyala pake baterai, kamu bisa ukur tegangan baterainya. Kalau tegangan baterainya drop jauh dari spesifikasi, nah, kemungkinan besar masalahnya di baterainya. Atau, kalau kamu lagi nyolder rangkaian, kamu bisa ukur tegangan di berbagai titik buat memastikan arusnya mengalir sesuai desain. Intinya, DCV ini kayak “denyut nadi” di banyak perangkat elektronik.

Mengenal Berbagai Sumber Tegangan DC

Tegangan DC itu datang dari berbagai sumber, masing-masing dengan nilai tegangan yang khas. Mengetahui sumber-sumber ini bisa bantu kamu memilih range DCV yang tepat di avometer saat pengukuran.

  • Baterai: Ini sumber DC paling umum. Baterai AA, AAA, C, D punya tegangan nominal 1.5V. Baterai kotak 9V punya tegangan 9V. Baterai lithium-ion di HP atau laptop biasanya sekitar 3.7V (per sel) atau kelipatannya. Baterai mobil biasanya 12V.
  • Power Supply (Adaptor): Adaptor atau charger biasanya mengubah tegangan AC dari PLN jadi tegangan DC dengan nilai tertentu, misalnya 5V, 9V, 12V, atau 19V, tergantung peruntukannya. Outputnya ini yang kita ukur sebagai DCV.
  • Panel Surya: Panel surya menghasilkan tegangan DC saat terkena cahaya matahari. Tegangannya bervariasi tergantung ukuran panel dan intensitas cahaya.
  • Generator DC: Meskipun nggak seumum generator AC, ada juga generator yang memang dirancang menghasilkan arus searah.

Memahami sumber-sumber ini penting saat kamu berhadapan dengan proyek atau perbaikan elektronik, karena kamu akan sering berinteraksi dengan salah satu atau lebih dari sumber tegangan DC ini.

Cara Mengukur DCV Pakai Avometer (Digital dan Analog)

Sekarang, mari kita bahas langkah-langkah praktis cara mengukur tegangan DC pakai avometer. Prosesnya relatif mudah, tapi ada beberapa hal penting yang harus diperhatikan biar hasilnya akurat dan alatnya nggak rusak.

Langkah-langkah Umum:

  1. Siapkan Avometer: Pastikan avometer kamu dalam kondisi baik, baterainya nggak lemah (terutama buat avometer digital), dan kabel probenya terpasang dengan benar. Probe merah biasanya dicolokkan ke terminal ‘+VΩmA’ atau yang serupa, sedangkan probe hitam dicolokkan ke terminal ‘COM’ (Common) yang berfungsi sebagai ground atau titik referensi negatif.

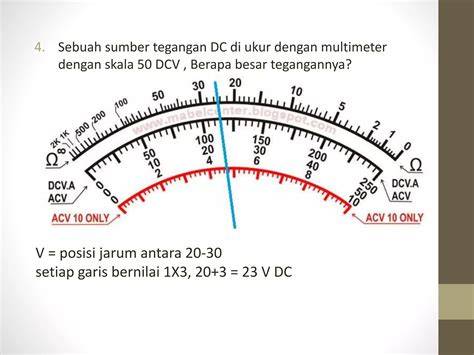

    bagian dcv pada multimeter
    Image just for illustration
  2. Pilih Fungsi DCV: Putar dial pemilih pada avometer ke posisi DCV. Biasanya ada simbol ‘V–’ atau ‘V-’ atau cuma ‘VDC’. Pastikan kamu tidak salah pilih ke ACV (simbol ‘V~’ atau ‘VAC’), karena mengukur DCV di mode ACV atau sebaliknya akan menghasilkan bacaan yang salah atau bahkan merusak avometer (untuk beberapa model tertentu).
  3. Pilih Range Pengukuran: Ini langkah krusial. Avometer punya beberapa pilihan range DCV, misalnya 200mV, 2V, 20V, 200V, 1000V (angka-angka ini bisa beda-beda tergantung model avometer). Kamu harus memilih range yang lebih tinggi dari perkiraan tegangan yang mau diukur. Kalau kamu nggak yakin berapa perkiraan tegangannya, selalu mulai dari range tertinggi untuk keamanan, lalu turunkan perlahan sampai mendapatkan bacaan yang stabil dan detail.
    • Contoh: Mau ukur baterai 1.5V? Pilih range 2V atau 20V. Jangan pilih range 200mV karena tegangannya lebih besar dari batas ukur.
    • Kalau ukur baterai mobil 12V? Pilih range 20V atau 200V. Range 2V jelas nggak cukup.
    • Penting: Memilih range terlalu rendah bisa bikin avometer overload atau rusak. Memilih range terlalu tinggi akan membuat bacaan kurang akurat (terutama pada avometer digital, digit di belakang koma jadi berkurang) atau sulit dibaca (pada avometer analog, jarumnya hanya bergerak sedikit).
  4. Hubungkan Probe ke Rangkaian/Sumber Tegangan: Ini bagian paling beda dengan pengukuran arus (Ampere). Untuk mengukur tegangan (Volt), avometer harus dihubungkan secara paralel dengan komponen atau sumber tegangan yang mau diukur.
    • Artinya, probe merah (+) avometer dihubungkan ke titik positif (+) sumber tegangan atau ke sisi rangkaian yang tegangannya lebih tinggi.
    • Probe hitam (-) avometer dihubungkan ke titik negatif (-) sumber tegangan atau ke ground/sisi rangkaian yang tegangannya lebih rendah.
    • Contoh: Mau ukur tegangan baterai AA 1.5V? Tempelkan probe merah ke ujung positif baterai dan probe hitam ke ujung negatif baterai.
    • Contoh: Mau ukur tegangan di resistor dalam rangkaian? Tempelkan probe merah di salah satu kaki resistor dan probe hitam di kaki resistor yang lain.
  5. Baca Hasil Pengukuran:
    • Avometer Digital: Hasil pengukuran akan langsung muncul sebagai angka di layar LCD. Perhatikan nilai angkanya dan satuan yang tertera (mV, V). Kalau muncul angka negatif (misalnya -1.50V), itu artinya polaritas pemasangan probenya terbalik (probe merah ke negatif, probe hitam ke positif). Pada tegangan DC, polaritas itu penting!
    • Avometer Analog: Kamu harus membaca posisi jarum pada skala yang sesuai dengan range DCV yang kamu pilih. Avometer analog punya beberapa skala di display-nya. Cari skala yang ada tulisan ‘DCV’ atau ‘V’ dan cocokkan dengan range yang kamu set. Membaca avometer analog butuh sedikit latihan dan pemahaman tentang skala yang dipakai. Misalnya, jika kamu pakai range 10V, baca di skala 10V. Jika pakai range 50V, baca di skala 50V, atau skala yang bisa di-multiply/dibagi untuk mendapatkan nilai sebenarnya.
  6. Lepas Probe: Setelah selesai mengukur, lepaskan probe dari rangkaian atau sumber tegangan.
  7. Matikan atau Ubah Fungsi Avometer: Matikan avometer jika sudah tidak dipakai, atau putar dial ke fungsi lain yang dibutuhkan. Untuk keamanan, beberapa orang suka mengembalikan dial ke posisi ‘OFF’ atau ke range ACV tertinggi setelah selesai.

Tips Mengukur DCV dengan Akurat

Biar hasil pengukuran DCV kamu akurat dan nggak bikin avometer rusak, perhatikan beberapa tips ini:

  • Pilih Range yang Tepat: Ini yang paling sering bikin masalah. Selalu mulai dari range tertinggi kalau nggak yakin, lalu turunkan perlahan. Range yang pas itu yang angkanya sedikit di atas nilai yang diukur.
  • Perhatikan Polaritas: Terutama saat mengukur sumber tegangan yang jelas punya polaritas (baterai, adaptor). Probe merah ke positif, probe hitam ke negatif. Avometer digital akan menunjukkan tanda negatif jika terbalik, avometer analog jarumnya bisa bergerak mundur (bahaya!).
  • Pastikan Kontak Probe Bagus: Ujung probe harus menempel sempurna di titik yang mau diukur. Kadang kotoran atau oksidasi bisa bikin kontak nggak bagus dan bacaan jadi nggak stabil atau meleset.
  • Hindari Menyentuh Ujung Probe: Jangan menyentuh ujung logam probe dengan tangan saat sedang mengukur, apalagi tegangan tinggi. Selain faktor keamanan, resistansi tubuh kamu bisa mempengaruhi bacaan (meskipun pengaruhnya kecil pada pengukuran tegangan, tapi tetap baik untuk kebiasaan).
  • Cek Baterai Avometer: Avometer digital yang baterainya lemah bisa kasih bacaan yang nggak stabil atau aneh. Pastikan baterai avometer kamu dalam kondisi baik.
  • Kalibrasi (Untuk Avometer Analog): Avometer analog kadang perlu dikalibrasi, terutama di mode Ohm, tapi perhatikan juga kalibrasi nol pada skala DCV jika ada kenop pengaturnya.

Kesalahan Umum Saat Mengukur DCV

Nggak cuma tips, ada juga beberapa kesalahan umum yang sering dilakukan pemula:

  • Salah Pilih Fungsi: Mengukur DCV tapi dial masih di posisi ACV atau bahkan Ampere (A). Ini bisa bikin avometer rusak parah, apalagi kalau salah masuk ke mode Ampere dan dihubungkan paralel ke sumber tegangan!
  • Salah Pilih Range: Seperti dijelaskan di atas, ini bisa bikin avometer overload atau hasilnya nggak akurat.
  • Salah Pasang Probe (Polaritas Terbalik): Meskipun avometer digital modern biasanya aman kalau polaritasnya terbalik (hanya muncul tanda negatif), tetap saja penting untuk membiasakan pasang sesuai polaritas yang benar. Pada avometer analog, ini bisa berbahaya.
  • Mengukur Tegangan Saat Rangkaian Mati: Tegangan hanya ada saat ada daya. Pastikan sumber tegangan (baterai terpasang, adaptor dicolok) saat mengukur. Tentu saja, tetap perhatikan keamanan!
  • Menghubungkan Avometer Secara Seri (Bukan Paralel): Ini kesalahan fatal kalau maksudnya mengukur tegangan. Tegangan diukur paralel. Kalau diukur seri (seperti mengukur arus), ini sama saja menyambungkan avometer dengan resistansi internal yang tinggi ke dalam jalur arus, yang mana akan menghentikan aliran arus dan avometer tidak menunjukkan tegangan (atau menunjukkan tegangan sumber jika rangkaian terbuka).

Fakta Menarik Seputar Tegangan DC

  • Perang Arus (War of Currents): Di akhir abad ke-19, ada persaingan ketat antara Thomas Edison (pendukung DC) dan Nikola Tesla/George Westinghouse (pendukung AC). Akhirnya AC yang menang untuk transmisi jarak jauh karena lebih mudah menaikkan dan menurunkan tegangannya pakai transformator. Tapi DC tetap dominan di banyak aplikasi elektronik dan baterai.
  • HVDC (High-Voltage Direct Current): Meskipun AC menang untuk transmisi jarak jauh secara umum, DC tegangan tinggi (HVDC) mulai populer lagi untuk transmisi daya super jauh atau kabel bawah laut, karena punya kerugian daya yang lebih rendah dalam skenario tertentu.
  • Tegangan DC di Elektronika Digital: Kebanyakan sirkuit digital (komputer, HP) bekerja dengan tegangan DC yang rendah, misalnya 1.8V, 3.3V, atau 5V. Nilai-nilai ini mewakili level logika ‘0’ dan ‘1’.
  • Bahaya Tegangan DC Tinggi: Sama seperti AC, tegangan DC tinggi juga sangat berbahaya. Bahkan, DC tegangan tinggi bisa terasa lebih “menggigit” dan sulit dilepaskan dibanding AC dengan nilai RMS yang sama karena efek elektrokimia pada tubuh.

Tabel Contoh Pengukuran DCV

Berikut tabel sederhana yang menunjukkan beberapa sumber tegangan DC umum dan perkiraan nilai DCV yang akan kamu ukur:

Sumber Tegangan Perkiraan Nilai DCV Range Avometer yang Cocok
Baterai AA/AAA/C/D (baru) ~1.5 V 2V atau 20V
Baterai Kotak 9V ~9 V 20V
Baterai HP (penuh) ~4.2 V 20V
Baterai Mobil (normal) ~12.6 V 20V atau 200V
Charger HP (Output) 5V, 9V, 12V, dll. 20V (sesuaikan)
Port USB (Komputer/Powerbank) 5V 20V

Catatan: Nilai tegangan bisa sedikit bervariasi tergantung kondisi baterai/adaptor dan beban rangkaian.

Rangkaian Sederhana dan Pengukuran DCV (Diagram)

Bayangkan sebuah rangkaian paling sederhana: sebuah baterai yang dihubungkan ke sebuah resistor. Untuk mengukur tegangan baterai atau tegangan di resistor, kita hubungkan avometer secara paralel.

```mermaid
graph LR
A[+ Baterai] → B
B → C(Resistor)
C → D[- Baterai]
D → A

E(Avometer DCV +)
F(Avometer DCV -)

E --> B
F --> D

E1(Avometer DCV +)
F1(Avometer DCV -)

E1 --> B
F1 --> C

%% Notes on connections
linkStyle 0 stroke-width:2px,fill:none,stroke:black;
linkStyle 1 stroke-width:2px,fill:none,stroke:black;
linkStyle 2 stroke-width:2px,fill:none,stroke:black;
linkStyle 3 stroke-width:2px,fill:none,stroke:black;
linkStyle 4 stroke-width:2px,fill:none,stroke:red; %% Probe Merah
linkStyle 5 stroke-width:2px,fill:none,stroke:black; %% Probe Hitam
linkStyle 6 stroke-width:2px,fill:none,stroke:red; %% Probe Merah
linkStyle 7 stroke-width:2px,fill:none,stroke:black; %% Probe Hitam

classDef probeRed fill:#f9f,stroke:#333,stroke-width:2px;
classDef probeBlack fill:#ccc,stroke:#333,stroke-width:2px;
class E, E1 probeRed;
class F, F1 probeBlack;

subgraph Pengukuran Tegangan Baterai
    E --> B
    F --> D
end

subgraph Pengukuran Tegangan Resistor
    E1 --> B
    F1 --> C
end

```
Diagram di atas menunjukkan cara pengukuran tegangan baterai (probe dipasang di terminal + dan - baterai) dan tegangan di resistor (probe dipasang di kedua kaki resistor). Keduanya dilakukan secara paralel dengan komponen yang diukur.

Pentingnya Memahami DCV dalam Kehidupan Sehari-hari dan Hobi

Pemahaman tentang DCV nggak cuma buat para ahli elektronika aja. Dalam kehidupan sehari-hari, pengetahuan ini bisa sangat membantu. Kamu bisa lebih mandiri saat ngecek kondisi baterai di rumah, atau bahkan mencoba memperbaiki mainan elektronik anak yang nggak nyala karena baterainya udah lemah.

Buat yang punya hobi merakit elektronik, memahami DCV itu dasar yang wajib banget dikuasai. Kamu akan terus berinteraksi dengan sumber tegangan DC, entah itu dari adaptor, baterai, atau power supply DC. Pengukuran DCV akan jadi rutinitas buat debugging rangkaian yang nggak bekerja sesuai harapan.

Intinya, DCV adalah salah satu fundamental dalam dunia kelistrikan dan elektronika. Menguasai cara mengukurnya dengan avometer membuka pintu buat memahami lebih jauh cara kerja berbagai perangkat di sekitar kita. Jadi, jangan remehkan fungsi yang satu ini, ya! Latihan terus sampai mahir memilih range, memasang probe, dan membaca hasilnya.

Semoga penjelasan ini bikin kamu makin paham apa itu DCV pada avometer dan gimana cara pakainya. Kalau ada pertanyaan atau pengalaman menarik seputar pengukuran DCV, jangan ragu share di kolom komentar ya!
