Mengenal KVARh: Apa Itu dan Kenapa Penting Buat Tagihan Listrikmu?

Table of Contents

Pernah lihat tagihan listrik, terutama kalau kamu punya bisnis atau pabrik, terus ada istilah aneh kayak kVArh? Mungkin kamu cuma fokus ke kWh (kilowatt-hour) yang kelihatan jelas berapa konsumsi energi aktifmu. Tapi, si kVArh ini juga nggak kalah penting lho, bahkan bisa bikin tagihan listrikmu membengkak kalau nggak diperhatikan.

Image just for illustration

Jadi, apa sih sebenarnya kVArh itu? Mari kita bongkar pelan-pelan biar gampang dipahami.

Dunia Kelistrikan: Ada Daya Aktif, Reaktif, dan Semu¶

Sebelum ngomongin kVArh, kita perlu tahu dulu kalau di dunia kelistrikan, terutama pada sistem AC (Alternating Current), itu ada tiga jenis “daya” (power):

1. Daya Aktif (Active Power): Ini dia daya yang benar-benar melakukan kerja, kayak bikin lampu nyala, motor muter, atau heater panas. Satuan daya aktif itu Watt (W) atau sering pakai kilowatt (kW), yaitu 1000 Watt. Ini daya yang diubah jadi energi yang berguna. Kalau kamu pakai listrik selama satu jam dengan daya aktif 1 kW, maka kamu mengonsumsi energi 1 kWh.
2. Daya Reaktif (Reactive Power): Nah, ini dia yang agak tricky. Daya reaktif itu nggak melakukan kerja yang berguna secara langsung. Fungsinya lebih ke “membantu” terciptanya medan magnet yang dibutuhkan oleh peralatan listrik tertentu, seperti motor listrik, transformator, atau lampu fluorescent (lampu neon) yang masih pakai ballast magnetik. Satuan daya reaktif itu Volt-Ampere reaktif (VAr) atau sering pakai kilovolt-Ampere reaktif (kVAr), yaitu 1000 VAr. Daya reaktif ini bolak-balik antara sumber listrik dan beban, menciptakan medan magnet yang diperlukan tapi nggak diubah jadi energi yang dipakai (panas, gerak, cahaya).
3. Daya Semu (Apparent Power): Ini adalah total daya yang “disuplai” oleh sumber listrik ke beban. Gabungan antara daya aktif dan daya reaktif. Satuan daya semu itu Volt-Ampere (VA) atau sering pakai kilovolt-Ampere (kVA), yaitu 1000 VA.

Gampangnya gini, bayangin kamu beli segelas bir.

• Daya Aktif itu birnya sendiri yang bisa kamu minum (yang berguna).
• Daya Reaktif itu busa di atas bir (nggak bisa diminum, tapi ada di gelas dan butuh ruang).
• Daya Semu itu isi gelas total (bir + busa).

Sumber listrik (PLN misalnya) harus menyediakan daya semu ini. Artinya, PLN harus menyediakan kapasitas untuk daya aktif (yang kamu bayar per kWh) dan daya reaktif (yang mungkin juga kamu bayar atau kena denda kalau terlalu besar).

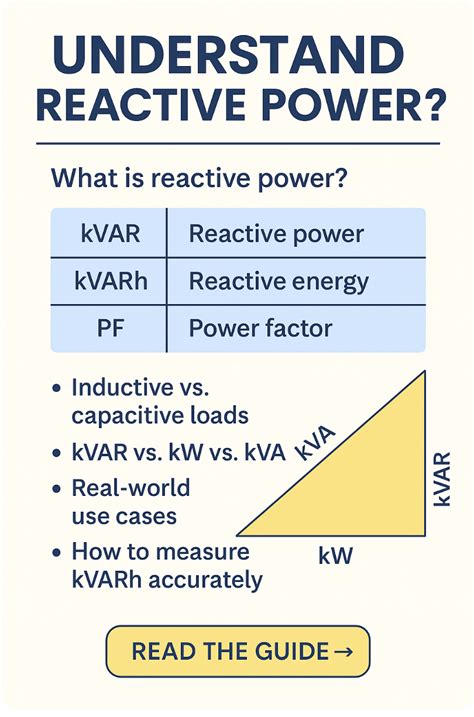

Hubungan Ketiga Daya: Segitiga Daya¶

Hubungan antara ketiga daya ini bisa digambarkan pakai segitiga daya. Ini bukan segitiga sembarangan, tapi segitiga siku-siku.

• Sisi mendatar: Daya Aktif (kW)
• Sisi tegak: Daya Reaktif (kVAr)
• Sisi miring: Daya Semu (kVA)

mermaid graph LR A[Daya Semu (kVA)] -- Sisi Miring --> B[Daya Aktif (kW)] B -- Sisi Datar --> C[Daya Reaktif (kVAr)] C -- Sisi Tegak --> A note right of C: Sudut antara Daya Aktif dan Daya Semu adalah φ

Dari segitiga ini, berlaku hukum Pythagoras: (kVA)² = (kW)² + (kVAr)².

Sudut antara sisi Daya Aktif (kW) dan sisi miring Daya Semu (kVA) itu namanya sudut φ (phi). Cosinus dari sudut φ (cos φ) ini yang kita sebut Faktor Daya (Power Factor).

• Kalau Daya Reaktif (kVAr) itu kecil, maka sudut φ-nya kecil, cos φ mendekati 1. Artinya, hampir semua daya semu adalah daya aktif. Ini bagus!
• Kalau Daya Reaktif (kVAr) itu besar, maka sudut φ-nya besar, cos φ menjauhi 1 (mendekati 0). Artinya, banyak daya semu adalah daya reaktif. Ini nggak bagus!

Power Factor (PF) ideal itu 1 (atau mendekati 1, biasanya >0.85 atau >0.9). Kalau PF rendah (jauh dari 1), artinya kamu butuh daya semu yang lebih besar untuk mendapatkan jumlah daya aktif yang sama.

Oke, Jadi Apa itu kVArh?¶

Nah, sekarang kita sampai ke kVArh. Seperti halnya kWh yang merupakan energi dari daya aktif selama periode waktu tertentu (kW x jam), kVArh (kilovolt-Ampere reactive-hour) adalah energi dari daya reaktif yang dikonsumsi selama periode waktu tertentu (kVAr x jam).

Kalau kWh mencatat berapa banyak energi berguna yang kamu pakai, kVArh mencatat berapa banyak “energi reaktif” yang diperlukan oleh peralatanmu. Ini bukan energi yang hilang sepenuhnya, tapi energi yang bolak-balik antara sumber dan beban untuk membentuk medan magnet.

Image just for illustration

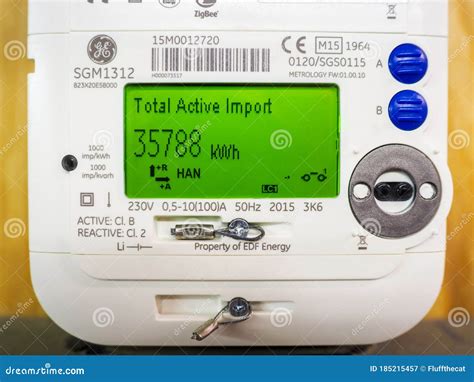

Meteran listrik modern (terutama untuk pelanggan besar/industri) nggak cuma ngukur kWh, tapi juga ngukur kVArh ini. Biasanya ada dua register: satu untuk kWh (energi aktif) dan satu lagi untuk kVArh (energi reaktif).

Kenapa kVArh Itu Penting (Terutama Buat Bisnis)?¶

Buat rumah tangga biasa, kVArh ini biasanya nggak terlalu jadi masalah besar atau nggak secara spesifik ditagih. Peralatan rumah tangga modern umumnya punya power factor yang cukup baik. Tapi buat bisnis, pabrik, atau gedung perkantoran besar yang banyak pakai motor listrik, AC sentral, lampu fluorescent lama, atau transformator, konsumsi daya reaktif (dan energi reaktif kVArh) bisa jadi sangat tinggi.

Kenapa ini penting?

1. Pengaruh ke Tagihan Listrik (Denda!):¶

   PLN (atau penyedia listrik lainnya) perlu menyediakan daya semu (kVA) untuk melayani pelanggannya. Kalau konsumsi kVArh (energi reaktif) pelanggan terlalu tinggi dibandingkan kWh (energi aktif) yang dipakai, artinya Power Factor-nya rendah. Ini bikin PLN harus menyalurkan arus listrik yang lebih besar untuk daya aktif yang sama. Arus yang besar ini menyebabkan kerugian (losses) di jaringan distribusi PLN dan juga membebani peralatan PLN seperti transformator dan kabel.
   Untuk mengatasi ini, PLN mengenakan denda atau biaya tambahan kalau Power Factor pelanggan rendah (atau konsumsi kVArh-nya melebihi batas tertentu dibandingkan kWh). Batas ini bervariasi tergantung tarif dan kebijakan, tapi umumnya PF harus di atas 0.85 atau 0.9. Kalau PF-nya di bawah batas itu, siap-siap deh tagihan listriknya bengkak karena ada biaya kelebihan kVArh.
   Ini adalah alasan paling utama kenapa bisnis harus peduli sama kVArh. Penghematan dari perbaikan faktor daya bisa sangat signifikan.

2. Beban pada Jaringan Listrik Sendiri:¶

   Konsumsi daya reaktif yang tinggi nggak cuma membebani jaringan PLN, tapi juga jaringan internal di pabrik atau gedungmu. Arus yang lebih besar akibat PF rendah bikin kabel, transformator, dan peralatan listrik internalmu bekerja lebih keras. Ini bisa bikin:

   • Kabel panas: Peningkatan arus menyebabkan panas berlebih pada kabel, berisiko dan mengurangi umur pakai kabel.
   • Penurunan tegangan (Voltage Drop): Jaringan yang terbebani daya reaktif tinggi bisa mengalami penurunan tegangan, yang bikin peralatan nggak bekerja optimal atau bahkan rusak.
   • Peningkatan rugi-rugi (Losses): Ada energi yang hilang (jadi panas) di kabel dan transformator karena arus yang lebih besar. Ini artinya kamu bayar listrik yang nggak sepenuhnya sampai ke bebanmu.
   • Kapasitas terbatas: Kalau PF rendah, kamu butuh kapasitas transformator atau kabel yang lebih besar untuk menyalurkan daya aktif yang sama, atau kapasitas yang sudah ada jadi nggak bisa dipakai maksimal. Misalnya, transformator 100 kVA dengan PF 0.7 cuma bisa menyuplai daya aktif sekitar 70 kW. Kalau PF-nya 0.95, bisa menyuplai daya aktif sampai 95 kW!

3. Pengaruh ke Umur Peralatan:¶

   Voltage drop dan panas berlebih akibat PF rendah bisa mengurangi umur pakai peralatan listrikmu. Motor bisa cepat panas, peralatan elektronik bisa nggak stabil.

Intinya, kVArh yang tinggi (yang berarti Power Factor rendah) itu kayak “penumpang gelap” di jaringan listrikmu. Dia nggak bayar “tiket” berupa kerja yang berguna, tapi ikut naik dan bikin “kendaraan” (jaringan listrik) jadi berat dan boros.

Bagaimana Cara Mengukur kVArh?¶

Seperti disebutkan tadi, kVArh diukur oleh meteran listrik, terutama jenis meteran elektronik digital yang dipakai untuk pelanggan industri atau bisnis besar. Meteran ini biasanya punya beberapa register yang bisa menampilkan kWh (total energi aktif), kVArh (total energi reaktif, biasanya ada kVArh lagging dan leading, tapi umumnya yang bikin masalah adalah lagging), kVA (daya semu maksimum), kW (daya aktif), kVAr (daya reaktif), tegangan, arus, dan Power Factor.

Image just for illustration

Penting untuk rutin memantau pembacaan kVArh ini di meteranmu dan membandingkannya dengan konsumsi kWh. Perbandingan ini (biasanya dalam bentuk rasio kVArh/kWh) atau nilai Power Factor yang tercatat akan menentukan apakah kamu berisiko kena denda.

Bagaimana Cara Mengurangi Konsumsi kVArh yang Tinggi?¶

Kalau hasil pantauan meteran menunjukkan konsumsi kVArhmu tinggi (atau Power Factor rendah), kamu perlu melakukan tindakan. Cara paling umum dan efektif untuk mengurangi konsumsi kVArh (atau memperbaiki Power Factor) adalah dengan memasang Peralatan Perbaikan Faktor Daya (Power Factor Correction - PFC).

Prinsip PFC adalah menyediakan daya reaktif lokal di dekat beban, sehingga daya reaktif tidak perlu ditarik dari jaringan PLN. Komponen utama yang digunakan untuk ini adalah kapasitor.

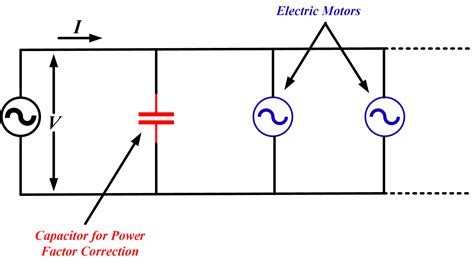

Kapasitor Bank (Capacitor Bank)¶

Kapasitor punya kemampuan untuk menyediakan daya reaktif (leading VAr), yang sifatnya kebalikan dari beban induktif (motor, transformator) yang mengonsumsi daya reaktif (lagging VAr). Dengan memasang bank kapasitor secara paralel dengan beban, daya reaktif yang dibutuhkan oleh beban induktif akan disuplai oleh kapasitor, bukan dari PLN.

Image just for illustration

Ada beberapa cara memasang bank kapasitor:

1. Terpusat (Centralized): Satu bank kapasitor besar dipasang di dekat panel utama atau incoming supply. Ini paling mudah dipasang dan dirawat, tapi masih ada rugi-rugi di kabel internal antara panel dan beban. Cocok kalau beban induktif tersebar tapi ukurannya nggak terlalu besar di satu titik.
2. Terdistribusi (Distributed): Kapasitor kecil dipasang di dekat beban induktif individual (misalnya, satu kapasitor untuk satu motor besar). Ini paling efektif karena daya reaktif disuplai tepat di mana dibutuhkan, mengurangi arus reaktif di seluruh jaringan internal. Tapi biayanya bisa lebih tinggi dan perawatannya lebih rumit.
3. Zona (Zonal): Gabungan keduanya, kapasitor dipasang di panel distribusi di area-area tertentu. Ini sering jadi kompromi yang baik.

Pemilihan ukuran dan lokasi kapasitor bank harus dihitung berdasarkan data konsumsi daya (kW dan kVAr) serta Power Factor-mu. Biasanya dilakukan survei energi dan analisis jaringan oleh profesional. Pemasangan kapasitor yang terlalu besar juga bisa menimbulkan masalah (over-correction), jadi harus tepat.

Selain kapasitor bank, ada juga teknologi PFC yang lebih canggih seperti Active Harmonic Filters atau Static Synchronous Compensators (STATCOM) untuk mengatasi masalah Power Factor akibat harmonisa atau beban yang berubah-ubah sangat cepat. Tapi untuk sebagian besar aplikasi industri, kapasitor bank sudah cukup.

Keuntungan Memperbaiki Power Factor (Mengurangi kVArh)¶

Melakukan perbaikan faktor daya dengan mengurangi konsumsi kVArh yang tinggi itu memberikan banyak manfaat, terutama dari sisi ekonomis dan operasional:

1. Mengurangi Tagihan Listrik: Ini yang paling langsung terasa. Dengan Power Factor yang membaik (mendekati 1), kamu terhindar dari denda kelebihan kVArh. Pembayaran listrikmu jadi lebih efisien karena yang kamu bayar adalah energi aktif (kWh) yang benar-benar kamu gunakan untuk kerja.
2. Mengurangi Rugi-rugi Jaringan Internal: Arus yang lebih rendah (karena daya reaktif disuplai lokal) berarti rugi-rugi daya (I²R losses) di kabel dan transformator internalmu juga berkurang. Ini berarti ada energi yang terselamatkan dan nggak hilang jadi panas.
3. Meningkatkan Stabilitas Tegangan: Dengan arus reaktif yang lebih sedikit mengalir di jaringan, penurunan tegangan (voltage drop) berkurang. Tegangan di titik-titik beban jadi lebih stabil, yang membuat peralatan bekerja lebih baik dan awet.
4. Meningkatkan Kapasitas Jaringan Internal: Seperti contoh transformator 100 kVA tadi, dengan PF yang lebih baik, kapasitas transformator atau kabel yang sudah ada bisa dimanfaatkan secara maksimal untuk menyalurkan daya aktif yang lebih besar tanpa perlu upgrade infrastruktur. Ini penting kalau kamu berencana menambah beban.
5. Memperpanjang Umur Peralatan: Mengoperasikan peralatan pada tegangan yang stabil dan suhu yang tidak terlalu panas (karena arus lebih rendah) bisa memperpanjang umur pakai peralatan listrikmu.

Fakta Menarik Seputar kVArh dan Power Factor¶

• Perusahaan listrik di berbagai negara punya regulasi dan skema denda yang berbeda terkait Power Factor. Di Indonesia, PLN punya aturan tersendiri dalam perhitungan tagihan listrik untuk pelanggan bisnis dan industri yang memasukkan faktor Power Factor.
• Peralatan rumah tangga modern seperti kulkas efisiensi tinggi, AC inverter, dan lampu LED cenderung memiliki Power Factor yang lebih baik dibandingkan peralatan lama, meskipun dampaknya terhadap total kVArh rumah tangga umumnya kecil dibandingkan industri.
• Beban non-linear (misalnya, komputer, power supply switching mode, lampu LED dengan driver elektronik murah) bisa menghasilkan harmonisa dalam arus, yang juga bisa mempengaruhi Power Factor dan menimbulkan masalah kualitas daya lainnya. Kapasitor bank standar mungkin tidak efektif atau bahkan bisa diperparah oleh harmonisa; ini butuh solusi PFC yang lebih canggih.
• Istilah kVArh leading dan kVArh lagging mengacu pada sifat daya reaktif. Beban induktif (motor) mengonsumsi lagging kVAr (arus tertinggal dari tegangan). Kapasitor menyediakan leading kVAr (arus mendahului tegangan). Untuk memperbaiki PF akibat beban induktif, kita perlu menyediakan leading kVAr untuk mengimbangi lagging kVAr yang dikonsumsi beban. Meteran kadang mencatat keduanya. Denda biasanya dikenakan kalau konsumsi lagging kVArh terlalu tinggi dibandingkan kWh.

Kesimpulan¶

Jadi, kVArh itu adalah satuan energi reaktif. Sama pentingnya dengan kWh (energi aktif) dalam sistem kelistrikan AC, terutama bagi pelanggan besar. Konsumsi kVArh yang tinggi menandakan Power Factor yang rendah, yang nggak cuma bikin tagihan listrikmu kena denda, tapi juga membebani jaringan listrikmu sendiri, meningkatkan rugi-rugi, bikin tegangan nggak stabil, dan bisa mengurangi umur peralatan.

Memahami apa itu kVArh dan mengapa penting untuk mengelolanya adalah langkah pertama. Langkah berikutnya, terutama bagi pemilik bisnis, adalah memantau Power Factor, mengidentifikasi sumber daya reaktif yang besar, dan kalau perlu, berinvestasi dalam sistem perbaikan faktor daya seperti kapasitor bank. Investasi ini biasanya cepat kembali (balik modal) dari penghematan biaya listrik dan manfaat operasional lainnya.

Jangan remehkan si kVArh ini ya! Dia bisa jadi teman yang nggak terlihat tapi pengaruhnya ke kantong dan operasionalmu lumayan lho!

Ada pengalaman atau pertanyaan soal kVArh ini? Yuk, share di kolom komentar di bawah!
