Mengenal OBD II: Otak Canggih Buat Cek Masalah Mobil Kamu

Table of Contents

Pernahkah kamu melihat lampu Check Engine menyala di dashboard mobilmu dan langsung panik? Tenang, lampu itu sebenarnya adalah isyarat dari sebuah sistem canggih yang ada di hampir semua mobil modern. Sistem ini namanya OBD-II, singkatan dari On-Board Diagnostics generasi kedua. Jadi, apa sebenarnya OBD-II itu? Secara sederhana, OBD-II adalah sistem komputerisasi standar yang memungkinkan pemilik mobil atau teknisi untuk mengakses informasi penting dari berbagai modul kontrol di dalam mobil. Ini seperti “otak” yang memantau kinerja mesin dan sistem lainnya, serta menyimpan catatan jika ada sesuatu yang tidak beres.

Sistem ini dirancang untuk memantau emisi kendaraan, memastikan mobil bekerja seefisien mungkin dan tidak mencemari lingkungan secara berlebihan. Tapi fungsi OBD-II berkembang jauh melampaui itu. Sekarang, sistem ini juga memantau transmisi, sistem rem ABS, airbag, bahkan sistem kenyamanan seperti AC dan radio di beberapa mobil. Adanya OBD-II sangat membantu dalam mendiagnosis masalah dengan cepat dan akurat.

Image just for illustration

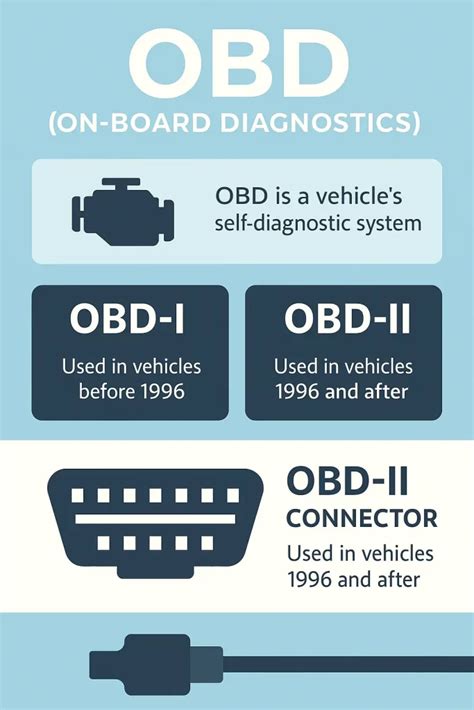

Sejarah Singkat OBD: Dari OBD-I ke OBD-II¶

Sebelum ada OBD-II yang canggih seperti sekarang, mobil-mobil awal tahun 80-an sudah mulai dilengkapi dengan sistem diagnostik dasar yang dikenal sebagai OBD-I. Sistem OBD-I ini masih sangat primitif, cara kerjanya belum terstandardisasi antar pabrikan mobil. Setiap pabrikan punya cara sendiri untuk mengakses data atau membaca kode masalah. Ini bikin pusing mekanik karena mereka butuh alat khusus untuk setiap merek mobil yang berbeda.

Masalah utama OBD-I adalah ketidakseragaman dan kemampuannya yang terbatas. Sistem ini hanya memantau sedikit parameter dan seringkali kode masalah yang dihasilkan tidak cukup spesifik untuk menunjukkan akar masalahnya. Bayangkan saja, satu kode bisa berarti banyak kemungkinan masalah berbeda. Ini jelas tidak efisien dan menyulitkan perbaikan.

Melihat kebutuhan akan sistem diagnostik yang lebih baik dan terstandardisasi, pemerintah Amerika Serikat melalui Environmental Protection Agency (EPA) mewajibkan semua mobil baru yang dijual di sana mulai tahun 1996 harus dilengkapi dengan sistem OBD-II. Regulasi ini kemudian diadopsi secara luas oleh negara-negara lain, termasuk Eropa (EOBD) dan Asia, meskipun dengan sedikit perbedaan implementasi. Tujuannya jelas: menyelaraskan standar diagnostik dan pemantauan emisi.

Fungsi Utama OBD-II: Kenapa Penting Banget?¶

Fungsi paling krusial dari OBD-II adalah memantau sistem emisi kendaraan. OBD-II terus menerus memeriksa apakah komponen-komponen yang terkait dengan emisi bekerja dengan baik, seperti catalytic converter, sensor oksigen, dan sistem evaporative emission (EVAP). Jika ada malfungsi yang bisa meningkatkan polusi, OBD-II akan mencatatnya.

Selain emisi, OBD-II juga memantau kinerja mesin secara keseluruhan. Ini termasuk tekanan bahan bakar, suhu cairan pendingin, putaran mesin (RPM), kecepatan kendaraan, dan banyak parameter lainnya. Data-data ini digunakan oleh Engine Control Unit (ECU) untuk memastikan mesin bekerja pada kondisi optimal.

Fungsi penting lainnya adalah diagnostik dini. Saat OBD-II mendeteksi anomali atau parameter yang di luar batas normal, sistem ini akan menyimpan Diagnostic Trouble Code (DTC) atau kode masalah. Kode inilah yang kemudian bisa dibaca menggunakan alat pindai (scanner) untuk mengetahui apa yang salah dengan mobil. Seringkali, lampu Check Engine (Malfunction Indicator Light - MIL) akan menyala sebagai peringatan kepada pengemudi.

Kemampuan diagnostik ini sangat vital. Tanpa OBD-II, mencari tahu penyebab masalah mobil bisa jadi proses tebak-tebakan yang memakan waktu dan biaya. Dengan OBD-II, mekanik bisa langsung mengarah pada area atau komponen yang bermasalah berdasarkan kode DTC yang terbaca, membuat proses perbaikan jadi lebih cepat dan efisien.

Image just for illustration

Komponen Kunci Sistem OBD-II¶

Sistem OBD-II bukanlah satu unit tunggal, melainkan jaringan yang terdiri dari beberapa komponen yang saling terhubung. Memahami komponen-komponen ini membantu kita mengerti cara kerjanya.

Yang pertama dan paling penting adalah Engine Control Unit (ECU), atau sering juga disebut Powertrain Control Module (PCM). Ini adalah “otak” utama sistem OBD-II. ECU menerima data dari berbagai sensor, mengolahnya, dan membuat keputusan. Jika ada data yang abnormal, ECU akan menyimpan kode masalah dan, jika perlu, menyalakan lampu Check Engine.

Selanjutnya ada berbagai Sensor. Mobil modern dilengkapi dengan puluhan, bahkan ratusan sensor yang tersebar di berbagai bagian. Contoh sensor kunci untuk sistem OBD-II antara lain sensor oksigen (O2 sensor), sensor posisi throttle (TPS), sensor aliran udara massa (MAF sensor), sensor suhu cairan pendingin mesin (ECT sensor), dan sensor kecepatan kendaraan (VSS). Sensor-sensor ini terus menerus mengirimkan data real-time ke ECU.

Ada juga Actuator, yaitu komponen yang menerima perintah dari ECU untuk melakukan tindakan tertentu. Contohnya injektor bahan bakar, koil pengapian, atau katup kontrol udara idle. Meskipun bukan bagian dari sistem diagnostik itu sendiri, actuator ini dikontrol oleh ECU berdasarkan data dari sensor, dan malfungsi pada actuator bisa dideteksi oleh OBD-II.

Terakhir, ada Port Diagnostik OBD-II. Ini adalah konektor fisik di dalam mobil tempat alat pindai (scanner) dihubungkan untuk berkomunikasi dengan ECU dan membaca data serta kode masalah. Port ini adalah antarmuka kita dengan sistem OBD-II di dalam mobil.

Kode Masalah Diagnostik (DTC): Bahasa Rahasia Mobil Anda¶

Saat lampu Check Engine menyala, itu artinya sistem OBD-II telah mendeteksi adanya masalah dan menyimpannya dalam bentuk Kode Masalah Diagnostik (DTC). Kode-kode ini adalah “bahasa rahasia” mobilmu yang bisa dibaca menggunakan alat pindai. Memahami struktur kode DTC sedikit banyak bisa memberi gambaran awal tentang apa yang sedang terjadi.

Struktur Kode DTC¶

Kode DTC OBD-II terdiri dari lima karakter: satu huruf diikuti oleh empat angka.

• Huruf pertama menunjukkan sistem utama yang bermasalah:

  • P (Powertrain): Ini paling umum, mencakup mesin, transmisi, dan sistem terkait (emisi, pengapian, bahan bakar).
  • B (Body): Meliputi sistem di dalam kabin seperti airbag, AC, power window, power steering elektrik, dll.
  • C (Chassis): Terkait dengan sasis, seperti sistem rem ABS, traksi kontrol, dan suspensi.
  • U (Network/Komunikasi): Berkaitan dengan komunikasi antar modul kontrol di dalam mobil (misalnya jaringan CAN bus).

• Angka kedua menunjukkan jenis kode:

  • 0: Kode standar (Generic), ditetapkan oleh SAE (Society of Automotive Engineers). Kode ini sama untuk semua pabrikan.
  • 1: Kode spesifik pabrikan (Manufacturer Specific). Artinya, kode ini mungkin memiliki arti yang berbeda tergantung merek mobilnya.
  • 2: Kode standar (Generic) - reserved for future use or specific system fault.
  • 3: Kode spesifik pabrikan (Manufacturer Specific).

• Angka ketiga menunjukkan subsistem tertentu:

  • P01xx dan P02xx: Pengukuran udara dan bahan bakar.
  • P03xx: Sistem pengapian atau misfire.
  • P04xx: Sistem kontrol emisi tambahan.
  • P05xx: Kontrol kecepatan kendaraan, kontrol idle, dan input tambahan.
  • P06xx: Output komputer dan sistem tambahan.
  • P07xx dan P08xx: Transmisi.
  • P09xx, P1xxx, P2xxx, P3xxx dst: Digunakan untuk kode spesifik pabrikan atau sistem lainnya.

• Angka keempat dan kelima memberikan detail spesifik tentang masalah yang terdeteksi.

DTC Umum dan Artinya¶

Berikut adalah beberapa contoh kode DTC standar (Generic) yang sering ditemui:

Kode DTC	Deskripsi Umum (Indonesia)	Deskripsi Umum (Inggris)	Kemungkinan Penyebab
P0101	Masalah Jangkauan/Kinerja Sirkuit MAF	Mass Air Flow (MAF) Circuit Range/Performance Problem	MAF kotor/rusak, kebocoran vakum
P0113	Input Tinggi Sirkuit Sensor IAT	Intake Air Temperature (IAT) Sensor Circuit High Input	Sensor IAT rusak, korsleting kabel
P0135	Kerusakan Pemanas Sirkuit Sensor O2 (Bank 1, Sensor 1)	O2 Sensor Heater Circuit Malfunction (Bank 1, Sensor 1)	Sensor O2 rusak, sekering putus, kabel
P0171	Sistem Terlalu Kurus (Bank 1)	System Too Lean (Bank 1)	Kebocoran vakum, injektor kotor, sensor O2/MAF rusak
P0300	Misfire Silinder Acak/Berganda	Random/Multiple Cylinder Misfire	Busi, kabel busi, koil, injektor, kompresi rendah
P0301	Misfire Silinder 1	Cylinder 1 Misfire	Busi, kabel busi, koil, injektor, kompresi rendah pada silinder 1
P0420	Efisiensi Sistem Katalisator di Bawah Ambang Batas (Bank 1)	Catalyst System Efficiency Below Threshold (Bank 1)	Catalytic converter rusak, sensor O2 rusak, kebocoran knalpot
P0440	Sistem Kontrol Emisi Evaporatif Malfungsi Umum	Evaporative Emission Control System Malfunction	Tutup tangki bensin tidak rapat, katup EVAP rusak, kebocoran selang
P0505	Kontrol Sistem Udara Idle Malfungsi	Idle Air Control (IAC) System Malfunction	Katup IAC kotor/rusak, kebocoran vakum

Penting untuk diingat bahwa kode DTC hanyalah titik awal diagnosis. Satu kode bisa disebabkan oleh beberapa komponen yang berbeda. Diperlukan pemeriksaan lebih lanjut untuk menemukan akar masalahnya.

Cara Kerja OBD-II: Bagaimana Data Mengalir?¶

Bayangkan sistem OBD-II seperti jaringan saraf di tubuh manusia. Sensor-sensor adalah indra yang merasakan berbagai kondisi (suhu, tekanan, aliran, kecepatan). Informasi dari sensor-sensor ini dikirimkan ke ECU (otak) melalui jaringan kabel.

ECU terus menerus memproses data yang masuk. ECU membandingkan data real-time dari sensor dengan nilai-nilai referensi yang tersimpan dalam memorinya (program pabrikan). Jika ada data yang menyimpang dari nilai normal, misalnya suhu mesin terlalu tinggi atau campuran bahan bakar terlalu kurus, ECU akan mencatatnya.

Jika penyimpangan tersebut cukup signifikan atau terjadi berulang kali dalam siklus berkendara tertentu, ECU akan menganggapnya sebagai malfungsi. Saat malfungsi terdeteksi, ECU akan menyimpan kode DTC yang sesuai ke dalam memorinya. Untuk malfungsi yang terkait dengan emisi dan dianggap serius, ECU juga akan menyalakan lampu Check Engine di dashboard untuk memberitahu pengemudi.

Data dan kode masalah yang tersimpan di ECU bisa diakses melalui port diagnostik OBD-II. Dengan menghubungkan alat pindai ke port ini, alat tersebut bisa berkomunikasi dengan ECU, membaca kode DTC, melihat data sensor secara real-time, dan bahkan menghapus kode masalah (setelah perbaikan dilakukan) atau melakukan beberapa tes fungsional pada komponen tertentu.

Image just for illustration

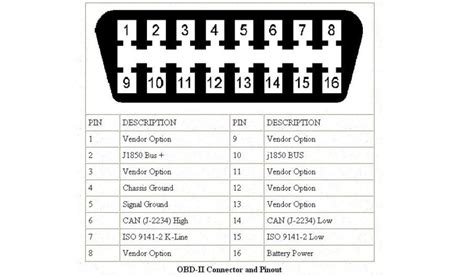

Port OBD-II: Di Mana Letaknya?¶

Salah satu keunggulan OBD-II adalah standarisasinya. Port diagnostik OBD-II memiliki bentuk konektor yang sama untuk semua mobil yang compliant dengan standar ini. Konektornya adalah tipe J1962, berbentuk trapesium dengan 16 pin.

Letak port OBD-II ini juga sudah cukup terstandardisasi. Berdasarkan regulasi, port ini harus berada di dalam kabin kendaraan, mudah diakses dari kursi pengemudi, dan biasanya terletak di bawah dashboard, di sekitar kolom kemudi, atau di konsol tengah. Tujuan penempatan ini adalah agar teknisi atau pemilik mobil bisa dengan mudah menghubungkan alat pindai tanpa perlu membongkar banyak bagian.

Sebelum tahun 1996 (untuk mobil OBD-I), letak dan bentuk port diagnostik ini sangat bervariasi antar pabrikan, bahkan antar model. Ada yang di bawah kap mesin, di bagasi, atau di dalam kabin tapi tersembunyi di balik panel. Ini lagi-lagi menunjukkan pentingnya standarisasi yang dibawa oleh OBD-II.

Meskipun sudah terstandardisasi, kadang perlu sedikit usaha untuk menemukan port ini di mobilmu. Coba periksa area di bawah dashboard di sisi pengemudi, dekat pedal rem atau akselerator. Bisa juga di panel bawah kolom kemudi, atau di konsol tengah dekat tuas transmisi. Begitu ketemu, bentuknya pasti konektor 16 pin seperti yang dijelaskan.

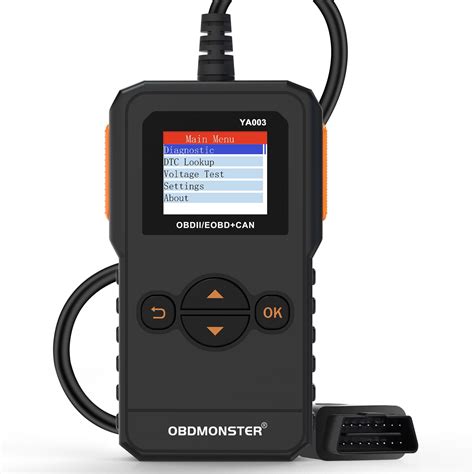

Alat Pindai (Scanner) OBD-II: Teman Terbaik Mekanik (dan Anda!)¶

Alat pindai OBD-II, atau sering disebut scanner, adalah kunci untuk “berbicara” dengan sistem OBD-II mobilmu. Alat ini memungkinkan kita membaca data, mengidentifikasi kode masalah, dan kadang bahkan melakukan konfigurasi dasar pada sistem mobil. Alat ini adalah must-have bagi setiap mekanik dan sangat berguna juga bagi pemilik mobil yang ingin lebih memahami kondisi kendaraannya.

Jenis-jenis Scanner OBD-II¶

Alat pindai OBD-II punya berbagai macam jenis, dari yang sederhana sampai yang sangat canggih:

• Scanner Kode Dasar (Code Reader): Ini adalah jenis yang paling sederhana dan paling murah. Biasanya hanya bisa membaca kode DTC yang tersimpan dan menampilkan deskripsi singkatnya. Beberapa model bisa menghapus kode, tapi kemampuannya sangat terbatas. Cocok untuk pemilik mobil yang hanya ingin tahu kenapa lampu Check Engine menyala.
• Scanner Menengah: Alat ini menawarkan fitur lebih banyak. Selain membaca dan menghapus DTC, alat ini juga bisa menampilkan data sensor real-time (Live Data), seperti kecepatan mesin, suhu, tekanan, dan lainnya. Beberapa bahkan bisa menampilkan Freeze Frame Data (kondisi mesin saat kode DTC pertama kali muncul). Fitur Live Data sangat berguna untuk diagnostik lanjutan.
• Scanner Profesional (Diagnostic Scan Tool): Ini adalah alat yang dipakai oleh bengkel profesional. Kemampuannya sangat luas, bisa membaca DTC standar dan spesifik pabrikan di berbagai modul (tidak hanya mesin, tapi juga ABS, Airbag, Transmisi, dll.), menampilkan Live Data dengan grafik, melakukan tes aktuasi (mengaktifkan komponen dari scanner), coding (mengubah konfigurasi), bahkan pemrograman ulang modul tertentu. Harganya tentu jauh lebih mahal.
• Adapter OBD-II berbasis Smartphone: Ini adalah solusi modern yang populer. Berbentuk adapter kecil yang dicolokkan ke port OBD-II, lalu terhubung ke smartphone atau tablet via Bluetooth atau Wi-Fi. Data dibaca dan ditampilkan melalui aplikasi di smartphone. Ada banyak aplikasi gratis maupun berbayar dengan berbagai tingkat kemampuan, dari pembaca kode dasar hingga menampilkan Live Data dan bahkan fitur-fitur canggih lainnya. Ini adalah pilihan yang sangat user-friendly bagi banyak pemilik mobil.

Memilih Scanner yang Tepat¶

Memilih scanner yang tepat tergantung kebutuhan dan budgetmu. Jika kamu hanya ingin tahu kenapa lampu Check Engine menyala sesekali, code reader dasar atau adapter smartphone murah sudah cukup.

Jika kamu hobi oprek mobil atau ingin melakukan diagnostik awal sendiri sebelum ke bengkel, scanner menengah atau adapter smartphone dengan aplikasi yang lebih canggih akan sangat membantu, terutama fitur Live Data-nya. Fitur ini memungkinkanmu melihat bagaimana sensor bekerja saat mobil berjalan atau mesin hidup, yang sangat penting untuk mendiagnosis masalah yang tidak terdeteksi saat mobil diam.

Untuk bengkel atau teknisi profesional, scanner profesional adalah investasi yang wajib karena kemampuannya yang komprehensif untuk mendiagnosis berbagai sistem dan merek mobil.

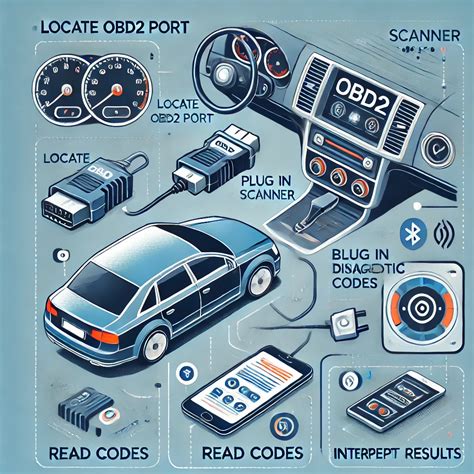

Tips Menggunakan Scanner OBD-II¶

1. Lokasi Port: Pastikan kamu tahu di mana letak port OBD-II di mobilmu sebelum mencoba mencolokkan scanner.
2. Kunci Kontak ON: Untuk membaca kode atau data, kunci kontak mobil harus dalam posisi ON (biasanya posisi kedua sebelum mesin distarter) atau mesin menyala.
3. Baca Kode: Setelah scanner terhubung dan terdeteksi, pilih opsi untuk “Read Codes” atau “Scan”. Scanner akan berkomunikasi dengan ECU dan menampilkan kode DTC yang tersimpan.
4. Catat Kode: Selalu catat kode DTC yang muncul. Jangan langsung menghapusnya, terutama jika ini pertama kali kamu melihatnya. Kode ini adalah petunjuk penting.
5. Cari Informasi: Gunakan kode DTC yang kamu catat untuk mencari informasi lebih lanjut. Kamu bisa mencarinya di internet, forum otomotif, atau manual perbaikan mobilmu. Ingat, deskripsi dari scanner seringkali singkat, perlu riset lebih lanjut.
6. Lihat Data Live: Jika scanermu punya fitur Live Data, manfaatkan ini. Perhatikan nilai-nilai sensor seperti suhu mesin, RPM, beban mesin, status loop bahan bakar (open/closed loop), dll. Data ini bisa menunjukkan anomali yang tidak selalu langsung menghasilkan kode DTC.
7. Hapus Kode (Setelah Perbaikan): Kode DTC sebaiknya hanya dihapus setelah masalah yang menyebabkan munculnya kode tersebut diperbaiki. Menghapus kode tanpa memperbaiki masalah hanya akan membuat lampu Check Engine mati sementara, tapi masalahnya masih ada dan lampunya akan menyala lagi nanti.

Manfaat Memahami OBD-II: Bukan Cuma buat Montir¶

Memahami apa itu OBD-II dan cara kerjanya punya banyak manfaat, bahkan jika kamu bukan seorang mekanik:

• Diagnosa Awal: Kamu bisa melakukan diagnosa awal sendiri saat lampu Check Engine menyala. Ini memberimu gambaran tentang kemungkinan masalah sebelum membawa mobil ke bengkel.
• Menghindari Penipuan: Dengan tahu kode DTC yang muncul, kamu bisa berdiskusi lebih educated dengan mekanik. Kamu tidak akan mudah ditipu dengan perbaikan yang tidak perlu karena kamu sudah punya informasi awal.
• Perbaikan Sederhana Sendiri: Untuk masalah sederhana seperti tutup tangki bensin tidak rapat (yang bisa menyebabkan kode EVAP seperti P0440), kamu bisa memperbaikinya sendiri tanpa perlu ke bengkel.
• Memantau Kinerja: Dengan scanner yang bisa menampilkan Live Data, kamu bisa memantau berbagai parameter penting saat berkendara. Ini bisa memberimu peringatan dini jika ada sesuatu yang mulai tidak beres, bahkan sebelum lampu Check Engine menyala.
• Inspeksi Emisi: Di negara atau wilayah yang mewajibkan tes emisi berkala, sistem OBD-II mobilmu akan diperiksa. Memastikan sistem OBD-II berfungsi baik adalah kunci untuk lolos tes emisi.

Image just for illustration

Fakta Menarik Seputar OBD-II¶

• Standar Global: Meskipun awalnya didorong oleh regulasi emisi di California (AS), standar OBD-II (dan variasinya seperti EOBD di Eropa) kini menjadi standar de facto di seluruh dunia untuk mobil penumpang.
• Lebih Dari Mesin: OBD-II modern jauh lebih canggih daripada pendahulunya. Sistem ini bisa berkomunikasi dengan hampir semua modul kontrol elektronik di mobil (ECU mesin, TCM transmisi, BCM body, SRS airbag, ABS rem, dll.), bukan hanya mesin.
• Akses Data Luas: OBD-II menyediakan akses ke banyak parameter real-time yang bisa dilihat. Jumlah parameter ini terus bertambah seiring dengan semakin canggihnya mobil.
• Digunakan untuk Tuning: Port OBD-II juga sering digunakan oleh para tuner atau modifikator mobil untuk mengakses dan memprogram ulang ECU, misalnya untuk meningkatkan performa mesin.
• Telematika dan Asuransi: Perusahaan asuransi di beberapa negara menawarkan diskon jika kamu memasang perangkat telematika di port OBD-II. Perangkat ini merekam data berkendara (jarak, kecepatan, pengereman mendadak) untuk menilai profil risiko pengemudi.
• Tren DIY (Do It Yourself): Ketersediaan adapter OBD-II murah dan aplikasi smartphone telah membuat diagnostik dasar menjadi lebih mudah diakses oleh pemilik mobil biasa, mendorong tren perbaikan atau setidaknya diagnosa awal sendiri.

Masa Depan OBD: OBD-III dan Seterusnya¶

Industri otomotif terus berkembang, begitu juga dengan sistem diagnostiknya. Konsep OBD-III sebenarnya sudah dibicarakan. Ide utamanya adalah real-time reporting. Alih-alih hanya menyimpan kode masalah di mobil, OBD-III akan mampu secara otomatis mengirimkan data diagnostik dan emisi secara nirkabel (misalnya via sinyal seluler) ke otoritas yang berwenang atau pusat servis jika terdeteksi masalah serius.

Tujuan utama OBD-III adalah untuk penegakan peraturan emisi yang lebih efektif dan pemantauan kondisi kendaraan dari jarak jauh. Namun, implementasinya menghadapi tantangan besar terkait privasi data, keamanan siber, biaya, dan infrastruktur.

Selain konsep OBD-III, tren diagnostik modern juga mengarah pada:
* Diagnostik Jarak Jauh (Remote Diagnostics): Mobil-mobil terhubung (connected cars) sudah bisa mengirimkan notifikasi tentang masalah yang terdeteksi ke pemilik atau bengkel melalui aplikasi.
* Diagnostik Berbasis Cloud: Data dari mobil diunggah ke cloud untuk analisis lebih mendalam menggunakan kecerdasan buatan, memungkinkan prediksi masalah sebelum terjadi (preventive maintenance).
* Integrasi dengan Sistem Lain: Sistem diagnostik semakin terintegrasi dengan sistem infotainment, navigasi, dan fitur bantuan pengemudi (ADAS).

Meskipun masa depan diagnostik mobil mungkin terlihat sangat digital dan terhubung, dasar-dasarnya tetap sama: memantau kinerja, mendeteksi anomali, dan memberikan informasi untuk perbaikan. Dan di sinilah peran OBD-II saat ini sangat vital.

Memahami OBD-II adalah langkah awal yang bagus untuk menjadi pemilik mobil yang lebih proaktif. Itu bukan cuma kotak hitam misterius; itu adalah jendela ke kondisi kesehatan mobilmu. Dengan alat yang tepat dan sedikit pengetahuan, kamu bisa membaca sinyal-sinyal yang diberikan mobilmu dan mengambil tindakan yang diperlukan. Jadi, jangan takut lagi saat lampu Check Engine itu menyala!

Bagaimana pengalamanmu dengan sistem OBD-II di mobilmu? Pernahkah kamu mencoba membaca kodenya sendiri atau menggunakan scanner berbasis smartphone? Bagikan ceritamu di kolom komentar!
