Pernah dengar kata ohmmeter? Atau mungkin pernah lihat alat ukur listrik yang punya fungsi dengan simbol Omega (Ω)? Nah, itu dia ohmmeter! Secara sederhana, ohmmeter adalah alat yang dirancang khusus untuk mengukur besarnya resistansi atau hambatan listrik pada suatu komponen, kabel, atau rangkaian. Resistansi itu sendiri adalah kemampuan suatu material untuk menghambat aliran arus listrik.

Jadi, kalau ada arus listrik yang mau lewat, resistansi ini kayak “polisi tidur” atau “kemacetan” yang bikin arusnya jadi nggak lancar. Makin besar nilai resistansinya (dalam satuan Ohm, disimbolkan Ω), makin sulit arus listrik melewatinya. Sebaliknya, kalau resistansinya kecil, arus listrik bisa ngalir dengan gampang.

Alat ini dinamakan ohmmeter sebagai penghormatan kepada fisikawan Jerman Georg Simon Ohm. Beliau adalah orang yang berjasa menemukan hubungan fundamental antara tegangan (volt), arus (ampere), dan resistansi (ohm), yang sekarang kita kenal sebagai Hukum Ohm. Tanpa Hukum Ohm, pengukuran resistansi oleh ohmmeter modern akan sangat sulit dilakukan.

Image just for illustration

Ohmmeter adalah salah satu alat fundamental dalam dunia elektronika dan kelistrikan. Fungsinya sangat vital, mulai dari sekadar mengecek kabel putus sampai mendiagnosis kerusakan yang rumit di dalam sebuah sirkuit elektronik. Alat ini seringkali menjadi teman setia para teknisi, hobist, maupun insinyur.

Apa Saja yang Diukur Ohmmeter?¶

Ohmmeter secara spesifik hanya mengukur satu besaran listrik, yaitu resistansi. Satuannya adalah Ohm (Ω). Namun, dari pengukuran resistansi ini, kita bisa mendapatkan banyak informasi berguna tentang kondisi suatu komponen atau rangkaian.

Misalnya, dengan mengukur resistansi, kita bisa tahu apakah sebuah resistor masih punya nilai hambatan sesuai spesifikasinya. Kita juga bisa mengecek apakah ada kabel yang putus (resistansinya jadi tak terhingga atau sangat besar) atau malah ada kabel yang terhubung singkat (short circuit) yang seharusnya tidak terhubung (resistansinya jadi sangat kecil, mendekati nol).

Pengukuran resistansi ini berbeda dengan pengukuran tegangan (menggunakan voltmeter) atau arus (menggunakan ammeter). Voltmeter mengukur beda potensial antara dua titik, ammeter mengukur jumlah arus yang mengalir melalui suatu titik, sedangkan ohmmeter mengukur kemampuan penghambatan antara dua titik atau sepanjang suatu material. Ini adalah tiga serangkai besaran utama dalam analisis sirkuit listrik.

Bagaimana Cara Kerja Ohmmeter?¶

Prinsip kerja ohmmeter sebenarnya cukup cerdas dan memanfaatkan Hukum Ohm (V = I x R). Ohmmeter tidak hanya pasif membaca “hambatan” yang ada. Sebaliknya, ohmmeter itu aktif lho! Di dalamnya ada sumber tegangan (biasanya baterai kecil).

Begini cara kerjanya secara garis besar: Ohmmeter akan menginjeksikan atau memberikan tegangan tertentu (V) ke komponen atau bagian sirkuit yang sedang diukur resistansinya. Kemudian, alat ini akan mengukur berapa besar arus listrik (I) yang mengalir akibat tegangan yang diberikannya itu.

Dengan mengetahui nilai tegangan (V) yang diberikannya dan arus (I) yang terukur, ohmmeter kemudian menggunakan Hukum Ohm (dibalik menjadi R = V / I) untuk menghitung nilai resistansinya. Nilai R inilah yang kemudian ditampilkan, baik melalui gerakan jarum pada ohmmeter analog atau angka pada ohmmeter digital.

Semakin besar resistansi yang diukur, maka arus yang mengalir akan semakin kecil (dengan tegangan yang sama). Sebaliknya, semakin kecil resistansi, semakin besar arus yang mengalir. Ohmmeter “menerjemahkan” besar kecilnya arus ini menjadi nilai resistansi. Penting diingat, ohmmeter menggunakan sumber tegangannya sendiri untuk melakukan pengukuran ini.

Jenis-Jenis Ohmmeter¶

Pada dasarnya, ohmmeter bisa dibedakan menjadi dua jenis utama berdasarkan cara menampilkan hasilnya:

## 1. Ohmmeter Analog¶

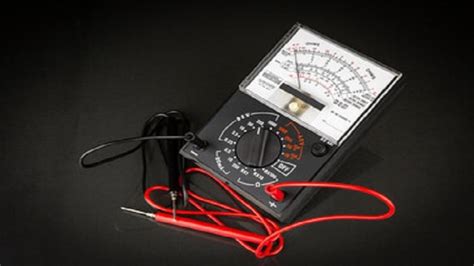

Ohmmeter jenis ini menggunakan jarum penunjuk yang bergerak di atas skala bertuliskan nilai-nilai resistansi. Skala pada ohmmeter analog ini unik, karena nilai nol Ohm (0 Ω) biasanya ada di ujung kanan skala, sementara nilai tak terhingga (∞) atau Open Circuit (OC) ada di ujung kiri. Ini kebalikan dari skala voltmeter atau ammeter analog biasa.

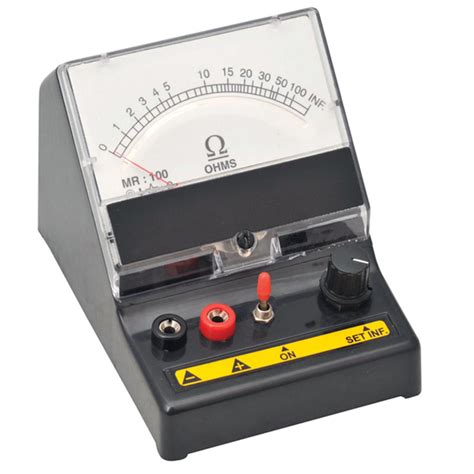

Image just for illustration

Penggunaan ohmmeter analog memerlukan sedikit skill tambahan, terutama dalam membaca skalanya yang tidak linear (jarak antar angka semakin rapat ke arah kanan). Selain itu, sebelum digunakan untuk mengukur, ohmmeter analog wajib dikalibrasi terlebih dahulu. Kalibrasi ini biasanya dilakukan dengan menyentuhkan kedua probe (ujung pengukur) ohmmeter satu sama lain (ini berarti resistansinya 0 Ω) dan memutar knob “Zero Adjust” sampai jarum menunjukkan angka nol pada skala.

Kelebihan ohmmeter analog antara lain harganya yang relatif terjangkau dan pergerakan jarumnya bisa menunjukkan tren perubahan nilai resistansi (misalnya, kalau resistansinya naik-turun). Namun, kekurangannya adalah akurasi pembacaannya bisa dipengaruhi oleh sudut pandang mata (paralaks), kondisi baterai internal, dan perlunya kalibrasi setiap kali rentang ukur diubah.

## 2. Ohmmeter Digital¶

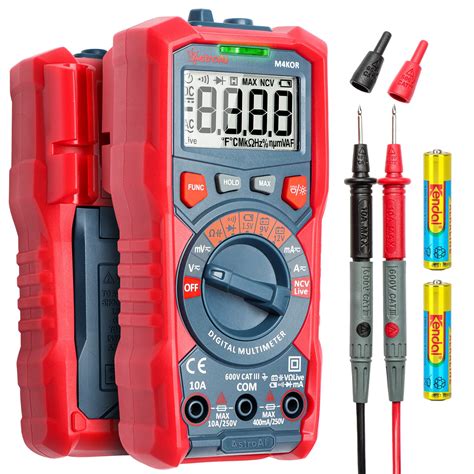

Ohmmeter jenis ini menggunakan layar digital (biasanya LCD) untuk menampilkan nilai resistansi secara langsung dalam bentuk angka. Penggunaannya jauh lebih mudah dibandingkan analog karena tidak perlu membaca skala dan tidak perlu kalibrasi manual.

Image just for illustration

Ohmmeter digital seringkali memiliki fitur auto-ranging, di mana alat secara otomatis akan memilih rentang pengukuran yang paling tepat. Ini sangat membantu pengguna yang belum familiar dengan perkiraan nilai resistansi yang akan diukur. Jika resistansi yang diukur melebihi rentang maksimum, layar biasanya akan menampilkan indikasi seperti “OL” (Over Limit) atau “∞”.

Kelebihan ohmmeter digital adalah akurasi yang lebih tinggi, kemudahan pembacaan, dan fitur-fitur tambahan seperti auto-ranging, data hold, dan terkadang ada fitur continuity test dengan indikator bunyi (beeper) untuk mengecek hubungan pendek/kabel putus dengan cepat. Kekurangannya mungkin harganya sedikit lebih mahal dari analog (walaupun sekarang perbedaannya tidak signifikan) dan tidak bisa menunjukkan tren perubahan nilai sejelas pergerakan jarum analog.

## 3. Ohmmeter sebagai Bagian dari Multimeter¶

Di era modern, ohmmeter yang berdiri sendiri (standalone) sudah jarang ditemukan. Mayoritas pengguna menggunakan ohmmeter yang terintegrasi dalam sebuah multimeter. Multimeter adalah alat ukur multifungsi yang bisa mengukur tegangan (Volt), arus (Ampere), dan resistansi (Ohm), bahkan seringkali ditambah fungsi lain seperti mengukur kapasitansi, frekuensi, suhu, menguji dioda, dan menguji transistor.

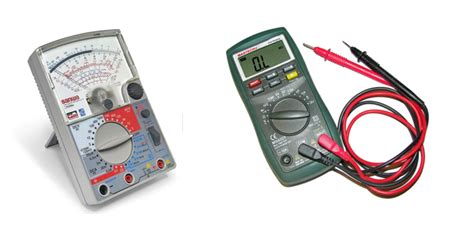

Image just for illustration

Multimeter digital adalah jenis yang paling umum digunakan saat ini. Penggunaan fungsi ohmmeter pada multimeter digital sama saja dengan ohmmeter digital standalone, tinggal putar selector switch ke simbol Ω (Ohm) atau mode Continuity/Dioda.

Bagaimana Cara Menggunakan Ohmmeter? (Tips Praktis)¶

Menggunakan ohmmeter itu gampang kok, asalkan tahu beberapa aturan mainnya. Ini dia panduannya:

1. MATIKAN SUMBER LISTRIK! Ini aturan paling penting dan tidak boleh ditawar! Ohmmeter itu punya baterai internal. Kalau kamu mengukur resistansi pada sirkuit yang masih hidup (ada tegangan eksternal), ini bisa merusak ohmmeter kamu lho! Selain itu, tegangan eksternal akan mengganggu pengukuran ohmmeter, jadi hasilnya pasti tidak akurat. Selalu pastikan sirkuit atau komponen yang mau diukur sudah tidak terhubung ke sumber listrik sama sekali.
2. Pilih Fungsi Ω (Ohm). Pada multimeter, putar selector switch ke posisi simbol Omega (Ω). Jika ada beberapa rentang pengukuran Ohm (misalnya 200Ω, 2kΩ, 20kΩ, 200kΩ, 2MΩ), pilih rentang yang paling sesuai dengan perkiraan nilai resistansi yang akan kamu ukur. Kalau kamu tidak tahu perkiraannya, mulailah dari rentang yang paling tinggi (misalnya MΩ atau kΩ) dan turunkan jika perlu. Atau, gunakan fitur auto-ranging jika ada.
3. Kalibrasi (untuk Analog). Kalau pakai ohmmeter analog, sentuhkan kedua probe (merah dan hitam) dan putar knob “Zero Adjust” sampai jarum tepat menunjuk angka nol (di ujung kanan skala). Lakukan ini setiap kali kamu mengubah rentang ukur.
4. Hubungkan Probe. Sentuhkan ujung probe merah dan hitam ke dua titik pada komponen atau sirkuit yang ingin diukur resistansinya. Pastikan koneksinya baik, jangan sampai goyang. Untuk mengukur komponen seperti resistor, sentuhkan probe ke kedua kaki resistor. Untuk mengecek kabel, sentuhkan probe ke ujung-ujung kabel.
5. Baca Hasilnya. Pada ohmmeter digital, hasilnya akan langsung muncul dalam bentuk angka di layar. Pada ohmmeter analog, baca posisi jarum pada skala Ohm. Ingat, skala Ohm itu terbalik dan tidak linear!
6. Interpretasikan Hasil. Pahami apa arti angka yang kamu baca. Nilai mendekati 0 Ω (atau ada bunyi “beep” pada mode continuity) artinya ada hubungan yang sangat baik (konduktivitas tinggi). Nilai sangat besar (OL/∞) artinya ada hambatan sangat besar atau sirkuit terbuka (tidak terhubung). Nilai di antara keduanya menunjukkan besaran resistansi yang terukur.

Aplikasi Umum Ohmmeter¶

Di mana saja ohmmeter ini biasanya digunakan? Banyak!

## 1. Mengecek Kondisi Komponen Elektronika¶

• Resistor: Memastikan nilai resistansi resistor masih dalam batas toleransinya.
• Dioda dan Transistor: Meskipun ohmmeter tidak secara langsung mengukur fungsi dioda/transistor, mode dioda pada multimeter (yang sebenarnya mengukur forward voltage drop) atau pengukuran resistansi dalam kondisi tertentu bisa membantu mengecek apakah komponen ini masih berfungsi atau sudah rusak (misalnya short atau open).
• Speaker: Mengukur resistansi kumparan speaker untuk mengecek apakah kumparannya putus atau tidak.
• Elemen Pemanas: Mengecek resistansi elemen pemanas pada solder, heater, atau setrika.
• Lampu Pijar: Mengecek filamen lampu pijar putus atau tidak (resistansi rendah saat dingin, sangat tinggi/OL jika putus).

## 2. Menguji Kabel dan Koneksi¶

• Cek Kabel Putus: Mengukur resistansi sepanjang kabel. Jika resistansinya sangat tinggi (OL/∞), berarti ada bagian kabel yang putus di tengah.
• Cek Short Circuit: Mengukur resistansi antara dua titik yang seharusnya tidak terhubung (misalnya antara dua jalur pada PCB atau antara kabel yang berbeda dalam satu bundel). Jika resistansinya mendekati 0 Ω, berarti ada hubungan singkat yang tidak diinginkan.
• Cek Koneksi: Memastikan sambungan solder atau konektor tersambung dengan baik (resistansi harus sangat rendah).

## 3. Troubleshooting Sirkuit¶

Ohmmeter sangat berguna untuk mencari bagian yang rusak dalam sirkuit. Dengan mengukur resistansi di berbagai titik, teknisi bisa melacak di mana sirkuit terputus atau di mana terjadi hubungan singkat. Ini adalah langkah awal yang krusial dalam perbaikan alat elektronik.

Misalnya, jika sebuah alat elektronik tidak menyala, salah satu langkah troubleshooting awal adalah mematikan alat tersebut, kemudian menggunakan ohmmeter untuk mengecek sekring (fuse). Jika sekring terukur memiliki resistansi sangat tinggi (OL), berarti sekringnya putus dan kemungkinan itu penyebab alat tidak menyala. Jika sekring terukur mendekati 0 Ω, sekringnya masih bagus, dan masalahnya ada di bagian lain.

## 4. Memverifikasi Jalur pada PCB (Printed Circuit Board)¶

Setelah menyolder komponen pada PCB, penting untuk memastikan jalur tembaga (trace) tidak ada yang putus atau malah terhubung dengan jalur lain yang seharusnya terpisah. Ohmmeter (terutama dengan mode continuity beeper) adalah alat yang sempurna untuk tugas ini.

Fakta Menarik Seputar Ohmmeter dan Resistansi¶

• Nama Satuan: Satuan Ohm (Ω) dinamai dari Georg Simon Ohm, fisikawan yang merumuskan Hukum Ohm pada tahun 1827.
• Simbol Omega: Simbol satuan Ohm (Ω) adalah huruf kapital Omega dari abjad Yunani.
• Rentang Ukur: Ohmmeter modern bisa mengukur resistansi dari nilai yang sangat kecil (miliOhm atau bahkan mikroOhm) sampai nilai yang sangat besar (megaOhm atau gigaOhm). Mengukur resistansi yang sangat rendah atau sangat tinggi seringkali memerlukan teknik pengukuran yang lebih canggih.
• Suhu Pengaruh Resistansi: Resistansi kebanyakan material konduktor (seperti logam) akan meningkat seiring kenaikan suhu. Sebaliknya, resistansi material semikonduktor justru cenderung menurun seiring kenaikan suhu. Ohmmeter biasanya mengukur resistansi pada suhu ruangan.
• Ohmmeter Tua itu Beda: Ohmmeter analog yang sangat tua mungkin menggunakan skala yang berbeda atau memerlukan prosedur kalibrasi yang sedikit berbeda dari yang modern.
• Tidak Bisa Mengukur Impedansi AC: Ohmmeter standar hanya mengukur DC resistance. Untuk mengukur hambatan terhadap arus bolak-balik (AC), yang melibatkan reaktansi dari induktor dan kapasitor, kita memerlukan alat yang disebut impedance analyzer atau LCR meter.

Diagram Alir Penggunaan Ohmmeter (Mode Dasar)¶

Biar lebih mudah dibayangkan, ini dia diagram alir sederhana langkah-langkah menggunakan ohmmeter untuk mengecek suatu komponen:

mermaid graph TD A[Mulai] --> B{Komponen Terhubung Listrik?}; B -- Ya --> C[PUTUSKAN LISTRIK!]; B -- Tidak --> D[Pilih Fungsi Ohmmeter (&Omega;)]; C --> D; D --> E{Pilih Rentang Ukur<br>(Auto atau Manual)?}; E -- Manual --> F[Pilih Rentang Tertinggi<br>Turunkan Jika Perlu]; E -- Auto --> G[Auto Range Aktif]; F --> H[Sentuhkan Probe ke<br>Komponen/Titik Ukur]; G --> H; H --> I{Gunakan Ohmmeter<br>Analog atau Digital?}; I -- Analog --> J[Kalibrasi Nol (&0; &Omega;)]; J --> K[Baca Skala Jarum]; I -- Digital --> L[Baca Angka di Layar]; K --> M[Interpretasi Hasil]; L --> M; M --> N[Selesai];
Diagram ini menunjukkan langkah umum menggunakan ohmmeter. Pastikan selalu merujuk pada manual alat ukur spesifik yang Anda gunakan.

Dari diagram di atas, poin krusial adalah memastikan tidak ada listrik pada komponen yang diukur. Setelah itu, pemilihan fungsi dan rentang ukur sangat menentukan hasil yang didapat.

Tabel Interpretasi Hasil Ohmmeter Sederhana¶

Untuk membayangkan nilai resistansi dalam praktik, ini tabel simpel untuk beberapa kondisi umum:

Kondisi yang Diukur	Nilai Resistansi Khas	Interpretasi Sederhana
Kabel/Jalur Bagus (Kontak Baik)	Sangat Rendah (0.1 - 1 Ω)	Terhubung sangat baik, konduktivitas tinggi.
Saklar Tertutup	Sangat Rendah (< 1 Ω)	Saklar terhubung dengan baik.
Kabel Putus	Sangat Tinggi (OL / ∞)	Sirkuit terbuka, tidak ada aliran arus.
Saklar Terbuka	Sangat Tinggi (OL / ∞)	Saklar memutuskan hubungan dengan baik.
Hubungan Singkat (Short)	Mendekati 0 Ω (0 - 0.1 Ω)	Dua titik yang seharusnya tidak terhubung malah tersambung!
Resistor 1 kΩ (1000 Ω)	Sekitar 1000 Ω	Nilai resistor sesuai (dalam batas toleransi).
Udara/Isolator Kering	Sangat Tinggi (MΩ - GΩ)	Material isolator yang baik.

Catatan: Nilai-nilai ini adalah perkiraan umum dan bisa bervariasi tergantung kondisi dan alat ukur.

Tabel ini membantu memberikan gambaran bahwa nilai resistansi yang rendah seringkali diinginkan untuk koneksi atau kabel yang bagus, sementara nilai resistansi yang sangat tinggi (OL) menunjukkan adanya pemutusan atau isolasi.

Keamanan Menggunakan Ohmmeter¶

Selain memastikan tidak ada listrik pada sirkuit yang diukur, ada beberapa tips keamanan lain:

• Gunakan probe yang dalam kondisi baik, isolasinya tidak terkelupas.
• Hindari menyentuh ujung logam probe dengan jari saat sedang mengukur, terutama jika mengukur resistansi pada komponen yang mungkin masih memiliki sisa muatan (walaupun seharusnya sudah dimatikan).
• Pastikan ohmmeter atau multimeter yang digunakan memiliki rating keamanan yang sesuai (CAT rating) jika bekerja dengan tegangan tinggi (meskipun pengukuran resistansi sendiri tidak menggunakan tegangan tinggi dari luar).

Mengukur resistansi itu sendiri relatif aman karena ohmmeter hanya mengeluarkan tegangan rendah dari baterainya. Bahaya utama datang jika Anda lupa mematikan sumber listrik pada sirkuit yang sedang diukur.

Kesimpulan¶

Jadi, apa yang dimaksud ohmmeter? Ohmmeter adalah alat ukur listrik yang vital untuk mengetahui besarnya hambatan atau resistansi pada komponen atau sirkuit. Ia bekerja dengan mengirimkan tegangan dari baterainya sendiri dan mengukur arus yang dihasilkan, kemudian menghitung resistansi menggunakan Hukum Ohm. Ada jenis analog dan digital, namun yang paling umum adalah ohmmeter yang terintegrasi dalam multimeter.

Kemampuannya untuk mendeteksi hubungan terputus (resistansi tinggi) dan hubungan singkat (resistansi rendah) menjadikannya alat yang tak ternilai dalam diagnosis dan perbaikan berbagai masalah kelistrikan dan elektronika. Menguasai cara menggunakan ohmmeter dengan benar, terutama aturan emas mematikan listrik sebelum mengukur, akan sangat membantu dalam berbagai proyek elektronik atau pekerjaan teknis.

Gimana, sekarang sudah lebih jelas kan apa itu ohmmeter? Punya pengalaman seru pakai ohmmeter? Atau ada pertanyaan lain seputar alat ukur ini? Yuk, kita diskusikan di kolom komentar di bawah!
