Mengenal Pyrometer: Alat Canggih Pengukur Suhu Tanpa Sentuh

Table of Contents

Pernah nggak sih kamu bertanya-tanya, bagaimana caranya mengukur suhu benda atau proses yang panasnya luar biasa? Misalnya, suhu cairan logam yang sedang dilebur di tungku? Pasti nggak mungkin pakai termometer biasa yang ditempelkan, kan? Nah, di sinilah peran pyrometer muncul. Alat ini super canggih dan memungkinkan kita mengukur suhu tinggi dari jarak jauh, tanpa perlu bersentuhan langsung dengan objeknya.

Pyrometer itu pada dasarnya adalah termometer non-kontak yang dirancang khusus untuk mengukur suhu yang sangat tinggi. Bayangin aja, suhunya bisa mencapai ribuan derajat Celcius! Prinsip kerjanya nggak pakai sentuhan sama sekali, melainkan dengan menangkap radiasi panas (energi inframerah) yang dipancarkan oleh objek panas tersebut. Setiap benda yang suhunya di atas nol absolut (0 Kelvin atau -273.15°C) itu memancarkan radiasi termal, dan intensitas radiasi ini berbanding lurus dengan suhunya. Makin panas bendanya, makin kuat radiasi yang dipancarkan. Pyrometer inilah yang bertugas menangkap dan “menerjemahkan” radiasi itu menjadi nilai suhu yang bisa kita baca.

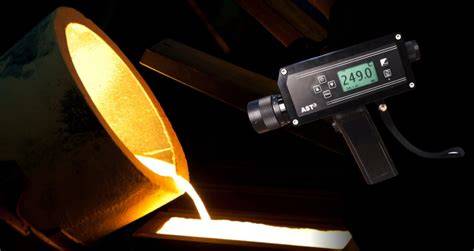

Image just for illustration

Kenapa Butuh Pyrometer?¶

Kamu mungkin mikir, kenapa sih harus repot-repot pakai pyrometer kalau ada termometer biasa? Jawabannya simpel: keamanan dan kepraktisan.

• Suhu Terlalu Tinggi: Termometer kontak (kayak termometer digital atau termokopel) punya batas suhu maksimal. Kalau suhunya terlalu tinggi, termometer kontak bisa rusak, meleleh, atau bahkan berbahaya bagi penggunanya. Pyrometer dirancang untuk suhu ekstrem yang jauh melampaui kemampuan termometer biasa.
• Objek Berbahaya atau Sulit Dijangkau: Mengukur suhu permukaan logam cair, komponen mesin yang bergerak cepat, area kiln yang sangat panas, atau bahan kimia berbahaya jelas nggak mungkin didekati apalagi disentuh. Pyrometer memungkinkan pengukuran yang aman dari jarak yang aman.
• Proses Non-Kontak Itu Krusial: Dalam beberapa proses industri, menyentuh objek yang diukur suhunya justru bisa mengganggu proses itu sendiri, mencemari bahan, atau merusak permukaan. Pyrometer memberikan solusi tanpa merusak atau mengganggu.
• Respons Cepat: Banyak pyrometer modern bisa memberikan bacaan suhu dalam hitungan milidetik, sangat penting untuk memantau proses yang berlangsung cepat.

Jadi, intinya, pyrometer itu alat vital di banyak industri dan aplikasi di mana suhu yang diukur sangat tinggi, objeknya sulit dijangkau atau berbahaya, atau prosesnya membutuhkan pengukuran non-kontak.

Prinsip Kerja Pyrometer: Menangkap Panas Tanpa Menyentuh¶

Oke, sekarang kita bedah sedikit gimana sih pyrometer ini bisa tahu suhu suatu benda cuma dari radiasinya. Prinsip dasarnya agak ilmiah, tapi bisa kita sederhanakan kok.

Radiasi Termal: Energi yang Dipancarkan Panas¶

Semua benda dengan suhu di atas -273.15°C (nol absolut) itu memancarkan energi dalam bentuk gelombang elektromagnetik. Inilah yang kita sebut radiasi termal. Kita sehari-hari merasakan radiasi ini dari matahari (sinar inframerahnya yang bikin hangat) atau dari kompor panas. Intensitas radiasi ini dan spektrum (jenis) gelombang yang dipancarkan itu sangat tergantung pada suhu bendanya. Makin panas, makin banyak energi yang dipancarkan dan spektrumnya cenderung bergeser ke panjang gelombang yang lebih pendek (makin panas benda, warnanya bisa berubah dari merah, oranye, kuning, sampai putih terang – ini contoh radiasi yang masuk ke spektrum cahaya tampak, tapi sebagian besar radiasi panas itu ada di spektrum inframerah).

Hukum fisika seperti Hukum Stefan-Boltzmann menjelaskan bahwa total energi yang dipancarkan per satuan luas oleh benda ideal (benda hitam sempurna) itu sebanding dengan pangkat empat dari suhu absolutnya. Artinya, kenaikan suhu sedikit saja bisa meningkatkan jumlah energi yang dipancarkan secara signifikan. Hukum Planck menjelaskan distribusi energi radiasi pada berbagai panjang gelombang untuk suhu tertentu.

Bagaimana Pyrometer Menerjemahkan Radiasi Menjadi Suhu¶

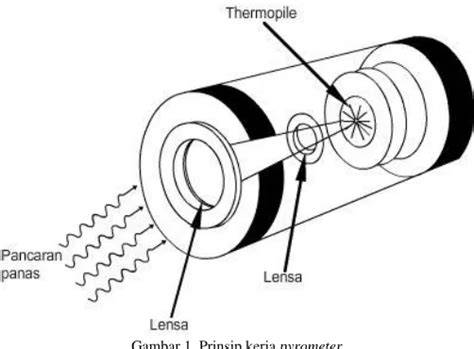

Pyrometer dilengkapi dengan lensa optik yang berfungsi untuk mengumpulkan radiasi termal yang dipancarkan oleh objek target. Radiasi yang terkumpul ini kemudian diarahkan ke sebuah detektor sensitif. Detektor ini bisa berupa sensor termal (yang mengubah energi radiasi menjadi panas, lalu panas diukur) atau sensor foton (yang mendeteksi foton dari radiasi inframerah dan mengubahnya menjadi sinyal listrik).

Sinyal listrik yang dihasilkan oleh detektor ini proporsional dengan intensitas radiasi yang diterima. Semakin kuat radiasinya, semakin besar sinyalnya. Nah, pyrometer itu punya rangkaian elektronik di dalamnya yang sudah diprogram berdasarkan hukum-hukum fisika radiasi (seperti Stefan-Boltzmann atau Planck). Rangkaian ini akan memproses sinyal dari detektor dan “menerjemahkannya” menjadi nilai suhu yang sesuai dengan intensitas radiasi yang terdeteksi. Hasilnya, suhu objek target pun ditampilkan di layar pyrometer.

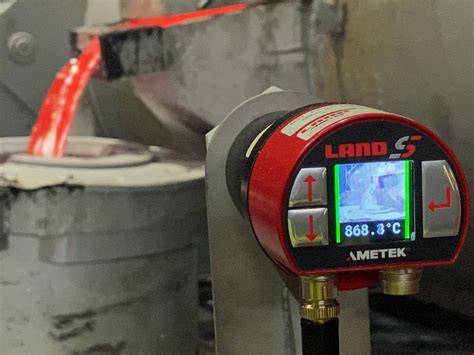

Image just for illustration

Faktor Emisivitas: Tantangan Utama¶

Salah satu faktor krusial yang mempengaruhi akurasi pyrometer adalah emisivitas objek target. Emisivitas adalah ukuran seberapa efisien suatu permukaan memancarkan energi termal dibandingkan dengan benda hitam sempurna (benda ideal yang memancarkan radiasi maksimum pada suhu tertentu). Nilai emisivitas berkisar antara 0 (permukaan yang sangat reflektif, tidak memancarkan radiasi) hingga 1 (benda hitam sempurna, memancarkan radiasi maksimum).

Permukaan yang berbeda memiliki emisivitas yang berbeda. Misalnya, permukaan logam yang mengkilap dan halus biasanya punya emisivitas rendah (sekitar 0.05-0.2), sementara permukaan yang kasar, berkarat, atau dicat hitam punya emisivitas tinggi (sekitar 0.8-0.95). Debu, asap, atau uap air di antara pyrometer dan objek juga bisa mempengaruhi pembacaan karena mereka bisa menyerap atau memantulkan radiasi.

Pyrometer pada dasarnya mengukur intensitas radiasi, bukan suhu secara langsung. Untuk mengubah intensitas radiasi menjadi suhu, pyrometer perlu “tahu” berapa emisivitas permukaan yang diukur. Jika pengaturan emisivitas di pyrometer tidak sesuai dengan emisivitas objek sebenarnya, pembacaan suhunya akan salah. Inilah kenapa pyrometer sering punya fitur pengaturan emisivitas yang bisa disesuaikan oleh pengguna. Memahami dan mengatur emisivitas dengan benar adalah kunci untuk mendapatkan pengukuran yang akurat dengan pyrometer.

Jenis-Jenis Pyrometer¶

Pyrometer bukan cuma satu jenis lho. Ada beberapa tipe utama yang dibedakan berdasarkan prinsip kerja atau rentang spektrum radiasi yang diukurnya.

Pyrometer Optik (Optical Pyrometer)¶

Ini adalah salah satu jenis pyrometer tertua. Cara kerjanya cukup unik, yaitu membandingkan kecerahan radiasi panas yang dipancarkan oleh objek target dengan kecerahan filamen standar di dalam pyrometer yang bisa diatur suhunya (dan otomatis kecerahannya).

Pengguna akan melihat objek target melalui lensa dan filamen tersebut. Kemudian, arus listrik yang mengalir ke filamen diatur sampai kecerahan filamen terlihat sama persis dengan kecerahan objek target. Pada titik ini, suhu filamen (yang sudah dikalibrasi) dianggap sama dengan suhu objek target. Jenis ini mengukur radiasi di spektrum cahaya tampak atau mendekati tampak.

• Kelebihan: Bisa mengukur suhu yang sangat tinggi (di atas 700°C), relatif sederhana.
• Kekurangan: Membutuhkan operator yang terlatih untuk mencocokkan kecerahan, hanya efektif untuk suhu di mana objek memancarkan cahaya tampak, akurasi bisa bervariasi tergantung penglihatan operator, sensitif terhadap debu/asap.
• Aplikasi: Tungku peleburan, proses perlakuan panas pada logam.

Image just for illustration

Pyrometer Radiasi Total (Total Radiation Pyrometer)¶

Jenis ini mengukur total energi radiasi yang dipancarkan oleh objek target pada semua panjang gelombang (atau setidaknya rentang panjang gelombang yang cukup luas). Radiasi dikumpulkan oleh lensa atau cermin dan difokuskan ke detektor termal (seperti termokopel atau bolometer) yang sensitif terhadap panas. Pemanasan detektor diukur dan dikonversi menjadi nilai suhu.

• Kelebihan: Bisa mengukur rentang suhu yang luas (termasuk suhu yang tidak memancarkan cahaya tampak), lebih cepat responsnya daripada pyrometer optik.
• Kekurangan: Sangat sensitif terhadap faktor emisivitas permukaan target, terpengaruh oleh kondisi atmosfer (debu, uap).
• Aplikasi: Pengukuran suhu di tungku, kiln, boiler.

Pyrometer Inframerah (Infrared Pyrometer / IR Thermometer)¶

Ini adalah jenis pyrometer yang paling umum dan banyak digunakan saat ini, termasuk yang sering disebut “termometer inframerah” untuk mengukur suhu tubuh atau benda sehari-hari (meskipun pyrometer industri jauh lebih canggih). Pyrometer inframerah bekerja dengan mengukur intensitas radiasi termal hanya pada rentang panjang gelombang inframerah (IR) yang spesifik. Ada berbagai jenis detektor IR yang digunakan tergantung pada rentang suhu dan aplikasi.

Jenis ini bisa berupa alat portabel yang tinggal “ditodongkan” ke objek, atau sistem tetap (fixed) yang dipasang untuk pemantauan berkelanjutan di jalur produksi atau mesin.

• Kelebihan: Non-kontak, respons sangat cepat, bisa mengukur suhu dari jarak jauh, lebih aman dan praktis, model portabel sangat user-friendly. Bisa mengukur suhu di bawah 700°C di mana pyrometer optik tidak efektif.
• Kekurangan: Akurasi masih dipengaruhi emisivitas (meskipun beberapa model punya cara mengatasinya), sensitif terhadap debu/asap/uap air di jalur pandang, jangkauan efektif terbatas tergantung model.
• Aplikasi: Sangat luas! Industri baja, kaca, plastik, makanan, otomotif, elektrikal (cek suhu panel listrik), pemeliharaan mesin, medis (termometer dahi non-kontak), dll.

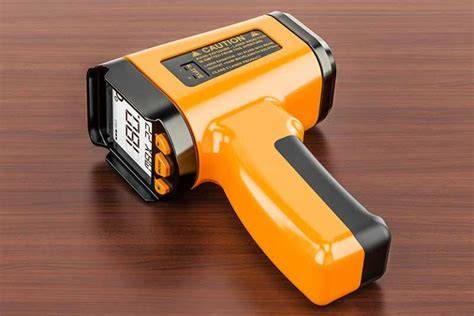

Image just for illustration

Pyrometer Dua Warna (Two-Color Pyrometer / Ratio Pyrometer)¶

Jenis ini adalah pengembangan dari pyrometer inframerah untuk mengatasi masalah emisivitas. Pyrometer dua warna mengukur intensitas radiasi pada dua panjang gelombang inframerah yang berbeda secara bersamaan. Kemudian, ia menghitung rasio intensitas radiasi pada kedua panjang gelombang tersebut.

Prinsipnya, rasio intensitas radiasi pada dua panjang gelombang ini kurang terpengaruh oleh faktor emisivitas atau hambatan di jalur pandang (seperti debu tipis) dibandingkan dengan pengukuran intensitas pada satu panjang gelombang. Ini karena diasumsikan bahwa emisivitas objek berubah secara konsisten (atau tidak berubah sama sekali) di kedua panjang gelombang yang diukur.

• Kelebihan: Akurasi lebih baik pada permukaan yang emisivitasnya tidak pasti atau berubah-ubah, lebih tahan terhadap debu/asap/uap air tipis di jalur pandang.
• Kekurangan: Lebih kompleks dan mahal dari pyrometer inframerah satu warna, asumsi perubahan emisivitas yang konsisten kadang tidak berlaku sepenuhnya, tidak efektif untuk suhu yang terlalu rendah.
• Aplikasi: Pengukuran suhu logam cair, benda yang bergerak di jalur produksi di mana permukaannya mungkin tidak bersih sempurna.

Keunggulan dan Kekurangan Menggunakan Pyrometer¶

Seperti alat ukur lainnya, pyrometer punya plus minusnya.

Keunggulan Utama Pyrometer:¶

• Non-Kontak: Ini keunggulan terbesar. Bisa mengukur suhu objek yang sangat panas, berbahaya, sulit dijangkau, bergerak, atau rentan rusak jika disentuh.
• Rentang Suhu Sangat Luas: Mampu mengukur suhu dari beberapa puluh derajat Celcius hingga ribuan derajat Celcius.
• Respons Cepat: Memberikan pembacaan suhu hampir instan, cocok untuk proses dinamis.
• Aman: Mengurangi risiko kecelakaan kerja karena tidak perlu mendekat atau menyentuh objek panas.
• Tidak Merusak Objek: Tidak mempengaruhi suhu atau kondisi permukaan objek yang diukur.

Kekurangan Pyrometer:¶

• Sensitif terhadap Emisivitas: Akurasi sangat bergantung pada pengaturan emisivitas yang tepat, yang bisa jadi sulit ditentukan untuk beberapa material atau kondisi permukaan.
• Terpengaruh Kondisi Lingkungan: Debu, asap, uap air, atau gas tertentu di antara pyrometer dan objek bisa menyerap atau memantulkan radiasi, menyebabkan pembacaan yang salah.
• Perlu Jalur Pandang yang Jelas: Harus ada garis lurus tanpa hambatan antara pyrometer dan objek target.
• Akurasi Bisa Berbeda: Dibandingkan termometer kontak yang dikalibrasi dengan baik, akurasi pyrometer bisa lebih rendah atau bervariasi, terutama jika emisivitas tidak diketahui pasti atau kondisi lingkungan buruk.
• Mahal: Beberapa jenis pyrometer, terutama yang canggih (seperti two-color atau high-end IR), harganya bisa cukup tinggi.

Aplikasi Pyrometer di Berbagai Industri¶

Karena kemampuannya mengukur suhu tinggi secara non-kontak, pyrometer jadi alat yang nggak terpisahkan di banyak sektor industri.

• Industri Logam (Baja, Aluminium, dll.): Mengukur suhu logam cair di tungku (furnace), saat pengecoran (casting), proses pengerolan panas (hot rolling), atau perlakuan panas (heat treatment). Suhu yang tepat sangat krusial untuk kualitas produk.
• Industri Kaca: Mengukur suhu tungku kaca (glass furnace) yang super panas, suhu kaca saat proses pembentukan (forming), annealing, dll.
• Industri Semen dan Keramik: Memantau suhu di dalam rotary kiln yang mencapai ribuan derajat untuk memastikan pembakaran sempurna.
• Industri Pembangkit Listrik: Mengecek suhu boiler, turbin, atau komponen kritis lainnya untuk efisiensi dan keselamatan.
• Industri Petrokimia: Memantau suhu reaktor, pipa, atau tangki yang mengandung bahan kimia panas atau berbahaya.
• Pemeliharaan (Maintenance): Menggunakan pyrometer inframerah portabel untuk mendeteksi titik panas (hot spots) pada peralatan listrik (panel, kabel, trafo) atau mekanis (bearing, motor) sebagai indikasi awal adanya masalah sebelum terjadi kerusakan parah. Ini bagian dari predictive maintenance.
• Penelitian dan Pengembangan: Mengukur suhu material baru yang sedang diuji di bawah kondisi ekstrem.
• Industri Makanan: Mengecek suhu permukaan makanan saat proses pemanggangan, penggorengan, atau penyimpanan untuk memastikan keamanan pangan.

Image just for illustration

Tips Menggunakan Pyrometer Agar Hasilnya Akurat¶

Menggunakan pyrometer itu gampang, tapi dapat hasil akurat butuh perhatian lebih. Berikut beberapa tipsnya:

1. Ketahui Emisivitas Target: Ini nomor satu! Cari tahu emisivitas material yang kamu ukur. Banyak pyrometer punya daftar emisivitas material umum atau fitur untuk mengatur emisivitasnya. Beberapa pyrometer canggih bisa mengukur emisivitas atau menggunakan mode two-color untuk mengurangi ketergantungan pada emisivitas. Jika tidak yakin, gunakan isolasi dengan lakban hitam matte (emisivitas ~0.95) di permukaan objek dan ukur suhunya di sana (jika memungkinkan dan aman).
2. Pastikan Lensa Bersih: Kotoran, sidik jari, atau debu di lensa optik pyrometer bisa menghalangi radiasi dan menyebabkan pembacaan salah. Bersihkan lensa secara rutin dengan bahan pembersih optik yang sesuai.
3. Perhatikan Jarak dan Spot Size: Setiap pyrometer punya spesifikasi jarak pengukuran dan spot size (diameter area pengukuran pada jarak tertentu). Pastikan objek target kamu mengisi seluruh area spot size. Jika spot size lebih besar dari objek, pyrometer akan mengukur suhu rata-rata objek dan latar belakangnya, hasilnya jadi nggak akurat. Semakin jauh jaraknya, umumnya spot size akan semakin besar.
4. Hindari Hambatan di Jalur Pandang: Jangan mengukur melalui kaca jendela biasa, karena kaca bisa memantulkan atau menyerap radiasi inframerah. Debu, asap tebal, atau uap air juga bisa mengganggu. Usahakan jalur pandang bersih.
5. Waspadai Permukaan yang Sangat Mengkilap: Permukaan seperti logam poles atau cermin memantulkan banyak radiasi dari sekitarnya. Pyrometer bisa “membaca” pantulan radiasi dari sumber lain (seperti tungku di sebelahnya atau bahkan dirimu sendiri!) dan salah menganggapnya sebagai radiasi dari objek target. Ini bisa membuat pembacaan suhu jadi lebih tinggi atau lebih rendah dari sebenarnya. Pyrometer two-color atau pyrometer yang bekerja pada panjang gelombang khusus bisa membantu mengatasi ini, atau coba ukur permukaan yang sedikit kasar atau berkarat jika memungkinkan.
6. Kalibrasi Berkala: Pyrometer, seperti alat ukur lainnya, perlu dikalibrasi secara berkala untuk memastikan akurasi pembacaannya tetap terjamin.

Sejarah Singkat Pyrometer¶

Ide untuk mengukur suhu tinggi tanpa kontak sebenarnya sudah ada sejak lama. Pyrometer pertama kali dikembangkan pada abad ke-18. Salah satu yang awal adalah pyrometer optik yang kita bahas tadi, ditemukan oleh Josiah Wedgwood (iya, yang terkenal dengan keramik Wedgwood itu!) pada tahun 1782. Pyrometer buatannya masih sederhana, menggunakan batang tanah liat yang menyusut saat dipanaskan.

Baru pada akhir abad ke-19 dan awal abad ke-20, pyrometer radiasi modern mulai dikembangkan, berlandaskan pada pemahaman fisika tentang radiasi termal. Pyrometer inframerah mulai populer seiring dengan perkembangan teknologi sensor inframerah, terutama sejak paruh kedua abad ke-20 hingga sekarang, menjadikannya alat yang ringkas, cepat, dan serbaguna.

Pyrometer vs. Termometer Kontak: Beda Target, Beda Alat¶

Mungkin masih ada yang bingung bedanya pyrometer sama termometer kontak (kayak termokopel, RTD, atau termometer kaca raksa).

• Metode Pengukuran: Ini beda paling mendasar. Pyrometer itu non-kontak, mengukur radiasi. Termometer kontak perlu bersentuhan langsung dengan objek yang diukur.
• Rentang Suhu: Pyrometer unggul di suhu sangat tinggi. Termometer kontak umumnya punya batas suhu yang lebih rendah, meskipun termokopel tertentu bisa sampai ribuan derajat Celsius, tapi tetap saja perlu kontak langsung dengan konsekuensi risikonya.
• Aplikasi: Pyrometer dipakai untuk objek yang berbahaya, sulit dijangkau, bergerak, atau proses yang nggak boleh disentuh. Termometer kontak lebih cocok untuk cairan, gas, atau permukaan padat yang suhunya tidak terlalu ekstrem dan memungkinkan kontak langsung tanpa risiko.
• Akurasi: Pada aplikasi yang cocok dan dengan kalibrasi yang tepat, termometer kontak seringkali dianggap lebih akurat karena langsung mengukur suhu di titik kontak (meskipun ada isu thermal mass dan waktu respons). Akurasi pyrometer lebih bergantung pada emisivitas, kondisi lingkungan, dan kualitas optiknya.

Singkatnya, keduanya adalah alat ukur suhu, tapi dirancang untuk skenario aplikasi yang sangat berbeda. Kamu nggak bakal pakai termometer kontak untuk ngukur suhu inti matahari, dan kamu mungkin nggak perlu pyrometer canggih cuma buat ngukur suhu air di gelas.

Memilih Pyrometer yang Tepat¶

Dengan banyaknya jenis dan model, gimana sih cara memilih pyrometer yang pas?

1. Rentang Suhu: Pyrometer dirancang untuk rentang suhu spesifik. Pastikan pyrometer yang kamu pilih bisa mengukur rentang suhu yang kamu butuhkan.
2. Material Target & Emisivitas: Pertimbangkan jenis material yang akan diukur. Kalau emisivitasnya stabil dan tinggi, pyrometer satu warna mungkin cukup. Jika materialnya logam mengkilap atau emisivitasnya berubah-ubah, pyrometer dua warna mungkin lebih cocok.
3. Jarak Pengukuran & Spot Size: Hitung jarak minimum dan maksimum kamu akan mengukur. Pastikan spesifikasi spot size pyrometer memungkinkan kamu mengukur area target dengan tepat dari jarak tersebut. Rasio jarak terhadap spot size (D:S ratio) adalah spesifikasi penting untuk diperhatikan.
4. Kondisi Lingkungan: Apakah ada debu, asap, uap, atau gas di jalur pandang? Ini akan mempengaruhi pilihan jenis pyrometer (misalnya, pyrometer two-color lebih tahan terhadap gangguan tipis).
5. Akurasi yang Dibutuhkan: Seberapa akurat pembacaan yang kamu perlukan? Untuk aplikasi kritis, mungkin perlu model yang lebih canggih dengan akurasi lebih tinggi dan kalibrasi rutin.
6. Fitur Tambahan: Butuh fitur perekaman data? Alarm suhu tinggi/rendah? Konektivitas ke sistem kontrol? Sesuaikan dengan kebutuhanmu.
7. Portabel vs. Fixed: Untuk pemantauan rutin atau pemecahan masalah, pyrometer portabel cocok. Untuk kontrol proses berkelanjutan di jalur produksi, pyrometer fixed (dipasang permanen) adalah pilihan terbaik.

Memilih pyrometer yang tepat itu penting supaya kamu dapat data suhu yang akurat dan andal untuk aplikasi atau prosesmu.

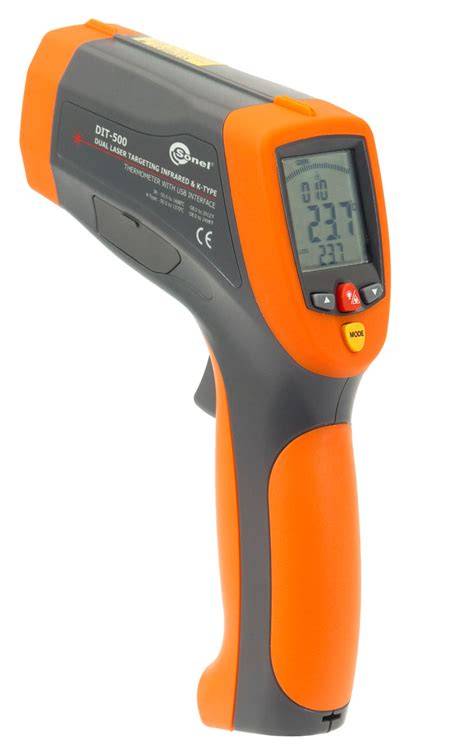

Image just for illustration

Kesimpulan¶

Pyrometer adalah alat yang luar biasa, memungkinkan kita untuk mengukur suhu objek yang super panas atau sulit dijangkau tanpa perlu bersentuhan. Dengan memanfaatkan prinsip radiasi termal, alat ini menjadi tulang punggung di banyak industri berat dan aplikasi modern. Walaupun punya tantangan (terutama soal emisivitas), dengan pemahaman yang tepat tentang cara kerjanya dan tips penggunaannya, pyrometer bisa memberikan data suhu yang krusial untuk keamanan, efisiensi, dan kualitas. Jadi, lain kali lihat logam cair atau tungku panas, kamu tahu ada alat canggih di balik layar yang mengukur suhunya dari jauh: sang pyrometer!

Gimana, sekarang sudah lebih paham kan apa itu pyrometer? Mungkin ada di antara kamu yang punya pengalaman menggunakan pyrometer di tempat kerja? Atau ada pertanyaan lain soal alat ini? Yuk, bagikan di kolom komentar!
