Panduan Lengkap: Pahami Ladder Diagram untuk Programming PLC dengan CX Programmer

Updated: • 0 • min read
Table of Contents

Pernah melihat program PLC (Programmable Logic Controller) dan merasa bingung dengan tampilannya yang seperti tangga? Nah, itulah yang namanya Ladder Diagram. Dalam dunia otomasi industri, terutama saat menggunakan software seperti Omron CX-Programmer, Ladder Diagram adalah bahasa pemrograman yang paling umum dan paling ikonik. Jadi, apa sih sebenarnya Ladder Diagram itu dan kenapa dipakai di CX-Programmer?

Secara sederhana, Ladder Diagram adalah bahasa pemrograman grafis yang dirancang untuk mensimulasikan sirkuit listrik berbasis relay yang dulunya digunakan untuk mengontrol mesin. Disebut “Ladder” alias “Tangga” karena tampilannya memang mirip tangga, dengan dua garis vertikal (disebut rails) yang mewakili sumber daya listrik (biasanya 24VDC atau 120VAC), dan garis-garis horizontal (disebut rungs) yang menghubungkan rails tersebut, berisi logika kontrol.

Mengapa Ladder Diagram Begitu Populer?

Kepopuleran Ladder Diagram, khususnya di platform seperti Omron dengan CX-Programmer, bukan tanpa alasan. Ada beberapa kelebihan mendasar yang membuatnya jadi pilihan utama bagi banyak engineer dan teknisi:

  1. Intuitif dan Mudah Dipahami: Bagi mereka yang punya latar belakang kelistrikan atau terbiasa dengan kontrol relay tradisional, Ladder Diagram sangat mudah dibaca dan dipahami. Simbol-simbol yang digunakan (seperti kontak normally open/closed, coil) langsung merepresentasikan komponen listrik.
  2. Visualisasi Langsung: Program dalam Ladder Diagram memberikan gambaran visual langsung tentang bagaimana logika kontrol bekerja dan bagaimana sinyal mengalir. Ini mempermudah troubleshooting.
  3. Standar Industri: Ladder Diagram adalah salah satu bahasa pemrograman PLC yang paling tua dan paling umum digunakan di seluruh dunia, distandarkan dalam IEC 61131-3. Ini berarti program yang dibuat dengan Ladder di satu PLC seringkali relatif mudah dipindahkan atau dipahami di PLC lain (meskipun implementasi spesifik bisa berbeda).
  4. CX-Programmer: Software CX-Programmer dari Omron memang dirancang dengan sangat baik untuk pemrograman Ladder Diagram. Antarmuka pengguna (UI) yang ramah dan fitur debugging yang kuat membuat proses pembuatan dan pengujian program menjadi lebih efisien.

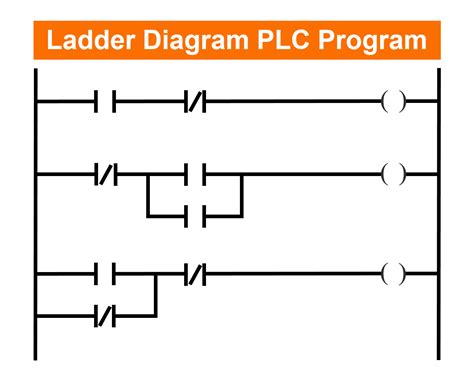

Ladder Diagram illustration
Image just for illustration

Komponen Dasar dalam Ladder Diagram

Untuk memahami Ladder Diagram, kita perlu mengenal komponen-komponen dasarnya. Bayangkan setiap rung sebagai sebuah sirkuit kontrol kecil. Di sisi kiri rung ada kondisi input (misalnya, tombol ditekan, sensor aktif), dan di sisi kanan ada output yang dikontrol (misalnya, menyalakan motor, menyalakan lampu).

Rungs (Anak Tangga)

Setiap baris horizontal dalam Ladder Diagram disebut rung. Setiap rung mewakili satu baris logika atau satu “sirkuit”. Logika dalam satu rung dieksekusi dari kiri ke kanan. Jika kondisi di sisi kiri rung terpenuhi (jalur listrik “tertutup”), maka output di sisi kanan akan aktif.

Contacts (Kontak)

Kontak mewakili kondisi input atau status internal dalam PLC. Ada dua jenis kontak dasar:

  1. Normally Open (NO): Simbolnya mirip dua garis paralel yang terpisah. Kontak ini akan tertutup (membiarkan arus/sinyal lewat) hanya ketika input atau status yang terkait dengannya aktif (misalnya, tombol ditepak, sensor mendeteksi sesuatu, internal relay on).
    • Simbol umum: --| |--
  2. Normally Closed (NC): Simbolnya mirip dua garis paralel yang terpisah dengan garis miring di antaranya. Kontak ini akan tertutup (membiarkan arus/sinyal lewat) saat input atau status yang terkait dengannya tidak aktif (misalnya, tombol tidak ditekan, sensor tidak mendeteksi, internal relay off). Kontak ini akan terbuka jika input/statusnya aktif.
    • Simbol umum: --|/|--

Dalam CX-Programmer, kontak ini dihubungkan ke alamat memori PLC, misalnya 0.00 untuk input fisik pertama, atau W0.00 untuk internal relay.

Coils (Koil)

Koil mewakili output dari logika kontrol. Ketika “arus” logika mencapai koil (artinya kondisi di sisi kiri rung terpenuhi), koil ini akan aktif. Mengaktifkan koil bisa berarti menyalakan output fisik (misalnya, output 100.00 untuk menyalakan lampu) atau mengaktifkan status internal (misalnya, internal relay W0.00).

  • Simbol umum: --( )--

Struktur Logika Dasar

Logika dalam Ladder Diagram dibangun dengan menghubungkan kontak dan koil.

  • Logika AND: Dua atau lebih kontak dihubungkan secara seri dalam satu rung. Output hanya akan aktif jika semua kontak tersebut aktif.
    --| |--| |--( )-- (Kontak A AND Kontak B -> Output C)

  • Logika OR: Dua atau lebih kontak dihubungkan secara paralel dalam satu rung. Output akan aktif jika salah satu dari kontak tersebut aktif.

    --| |--
--| |--( )--
--| |--

    (Kontak A OR Kontak B OR Kontak C -> Output D)

  • Logika NOT: Menggunakan kontak Normally Closed (NC) untuk mengaktifkan output ketika suatu kondisi tidak aktif.
    --|/|--( )-- (NOT Kontak A -> Output E)

Dengan kombinasi dasar ini, Anda bisa membuat logika yang sangat kompleks untuk mengontrol mesin atau proses.

Lebih dari Sekadar Kontak dan Koil: Instruksi Khusus

Ladder Diagram di PLC modern seperti Omron dengan CX-Programmer jauh lebih canggih daripada sekadar kontak dan koil dasar. CX-Programmer menyediakan berbagai instruksi khusus yang bisa disisipkan di rung untuk melakukan fungsi yang lebih kompleks, seperti:

  • Timers (Timer): Untuk menunda pengaktifan atau penonaktifan output. Ada berbagai jenis timer (ON-delay, OFF-delay, dll.). Anda bisa menetapkan waktu tunda dan alamat timer.
  • Counters (Counter): Untuk menghitung jumlah pulsa atau kejadian. Anda bisa menetapkan nilai target dan alamat counter.
  • Move Instructions (MOV): Untuk menyalin nilai dari satu lokasi memori ke lokasi lain.
  • Comparison Instructions (<, >, =, <=, >=, <>): Untuk membandingkan nilai data dan menghasilkan kondisi true atau false.
  • Arithmetic Instructions (+, -, *, /): Untuk melakukan operasi matematika pada nilai data.
  • Function Blocks (FB): Blok program yang bisa digunakan kembali untuk fungsi-fungsi spesifik (misalnya, kontrol PID, komunikasi).
  • Subroutines (SBR/RET): Bagian program yang bisa dipanggil dari rung utama.

Instruksi-instruksi ini biasanya memiliki parameter input dan output, dan disisipkan dalam rung seperti blok fungsi. Contoh: --[TIM 001 #100]-- (Timer nomor 1, delay 100ms atau 1 detik tergantung basis waktu PLC).

Melihat dan Mengedit Ladder Diagram di CX-Programmer

CX-Programmer adalah software khusus dari Omron untuk memprogram PLC seri CJ, CP, NJ, NX, dan lainnya. Saat Anda membuat project baru, Anda akan memilih jenis PLC dan kemudian masuk ke editor program. Editor Ladder Diagram di CX-Programmer adalah antarmuka grafis tempat Anda bisa “menggambar” program tangga Anda.

Antarmukanya biasanya memiliki:

  • Area kerja utama di mana Anda membangun rungs.
  • Toolbar dengan simbol-simbol kontak, koil, dan instruksi.
  • Jendela project tree untuk navigasi antar section, subroutine, atau function block.
  • Jendela output untuk menampilkan pesan error, warning, atau status transfer program.
  • Jendela cross-reference untuk melacak di mana saja suatu alamat memori digunakan.

Anda bisa menambahkan rung baru, menyisipkan kontak dan koil, menambahkan instruksi, serta menghubungkan semuanya dengan garis. CX-Programmer juga memiliki fitur smart input yang membantu Anda mencari alamat memori atau instruksi dengan cepat.

Contoh Program Ladder Sederhana di CX-Programmer

Mari kita ambil contoh paling sederhana: Menekan tombol Start (Input 0.00) menyalakan lampu (Output 100.00).

+------------------------------------+
| Rail Kiri                          |
+------------------------------------+
|                                    |
| --| |-- -------------------( )--  | Rung 0
|   0.00                     100.00 |
| (Tombol Start)             (Lampu)  |
|                                    |
+------------------------------------+
| Rail Kanan                         |
+------------------------------------+

Dalam CX-Programmer, Anda akan:
1. Membuat rung baru.
2. Menyisipkan kontak Normally Open (--| |--).
3. Memberi alamat kontak tersebut 0.00.
4. Menyisipkan koil (--( )--) di ujung kanan rung.
5. Memberi alamat koil tersebut 100.00.

Ini adalah program dasar. Logikanya: Jika input 0.00 (Tombol Start) aktif, maka output 100.00 (Lampu) akan aktif.

Bagaimana jika kita ingin membuat logika Latching (penguncian)? Tombol Start ditekan sebentar, lampu tetap menyala sampai tombol Stop ditekan.

+----------------------------------------+
| Rail Kiri                              |
+----------------------------------------+
|                                        |
| --| |--+---------------------------+ | Rung 0
|   0.00 |                           | | (Tombol Start)
|       +--| |--+                    | |
|          100.00|                    | |
|          (Lampu)|                    | |
|               +--|/|-- -------------------( )-- |
|                  0.01            100.00 |
|                  (Tombol Stop)   (Lampu)  |
|                                        |
+----------------------------------------+
| Rail Kanan                             |
+----------------------------------------+

Di sini, kontak 100.00 (kondisi lampu itu sendiri) dipasang paralel dengan kontak 0.00 (Tombol Start). Ini disebut seal-in atau latching circuit. Saat Tombol Start (0.00) ditekan, koil Lampu (100.00) aktif. Setelah koil 100.00 aktif, kontaknya (--| |-- 100.00) di rung yang sama akan menutup, menyediakan jalur listrik paralel yang menjaga koil 100.00 tetap aktif meskipun Tombol Start dilepas. Lampu baru akan mati jika Tombol Stop (0.01) ditekan, yang membuka kontak |/|-- 0.01 secara seri, memutus jalur listrik ke koil 100.00.

Simulasi dan Debugging di CX-Programmer

Salah satu fitur terkuat CX-Programmer adalah kemampuan simulasi dan debugging. Anda bisa menjalankan program Anda di simulator PLC (CX-Simulator) tanpa perlu PLC fisik. Dalam mode simulasi atau saat online dengan PLC sungguhan, Anda bisa melihat “arus” logika mengalir melalui rung dalam Ladder Diagram. Garis-garis akan berubah warna (biasanya hijau) untuk menunjukkan jalur yang aktif.

Ini sangat membantu untuk:

  • Memahami Alur Logika: Melihat bagaimana perubahan input mempengaruhi output secara langsung.
  • Menemukan Error: Mengidentifikasi rung mana yang tidak berfungsi sesuai harapan.
  • Memantau Status: Melihat nilai timer, counter, atau data register secara real-time.

CX-Programmer memungkinkan Anda memaksa (force) status input atau output, atau mengubah nilai memori, untuk menguji berbagai skenario.

Tips Praktis untuk Pemrograman Ladder di CX-Programmer

  1. Berikan Nama pada Alamat: Jangan biarkan alamat memori seperti 0.00, 100.00, D0 tanpa nama. Gunakan fitur Symbol atau Variable Table di CX-Programmer untuk memberi nama yang deskriptif (misalnya, Tombol_Start, Lampu_Utama, Kecepatan_Motor). Ini membuat program jauh lebih mudah dibaca dan dipahami.
  2. Gunakan Komentar: Tambahkan komentar pada setiap rung atau bagian program untuk menjelaskan fungsinya. Beberapa baris kode mungkin jelas bagi Anda saat ini, tapi setahun kemudian atau bagi orang lain, itu bisa jadi misteri.
  3. Susun Program Secara Logis: Atur program dalam section atau subroutine berdasarkan fungsinya (misalnya, Section_Input_Reading, Section_Motor_Control, Section_Alarm_Handling). Ini membuat struktur program rapi dan mudah dinavigasi.
  4. Gunakan Internal Relay dengan Bijak: Internal relay (area memori W atau Auxiliary) sangat berguna untuk menyimpan status perantara dalam logika yang kompleks. Jangan ragu menggunakannya untuk memecah logika besar menjadi langkah-langkah yang lebih kecil.
  5. Tes Secara Bertahap: Jangan menulis seluruh program lalu mengujinya. Tes setiap fungsi atau setiap rung penting saat Anda selesai membuatnya. Gunakan simulasi secara ekstensif.
  6. Pahami Alamat Memori: Kenali area memori di PLC Omron yang Anda gunakan (Input I, Output O/H, Work W, Data Memory D, Timer T, Counter C, dll.) dan cara menggunakannya.
  7. Pelajari Instruksi Khusus: Luangkan waktu untuk mempelajari berbagai instruksi yang disediakan CX-Programmer. Timer, counter, perbandingan, dan aritmetika adalah fondasi untuk banyak aplikasi.

Fakta Menarik Seputar Ladder Diagram

  • Ladder Diagram adalah salah satu bahasa pemrograman PLC tertua. Awalnya diciptakan untuk memudahkan teknisi yang terbiasa dengan panel kontrol relay dalam beralih ke PLC.
  • Meskipun terlihat sederhana, Ladder Diagram bisa digunakan untuk mengontrol sistem otomasi yang sangat kompleks, dari lini produksi pabrik hingga sistem kontrol bangunan pintar.
  • Di beberapa PLC dan software, Ladder Diagram juga dikenal dengan nama Ladder Logic.
  • Selain Ladder Diagram, standar IEC 61131-3 juga mencakup bahasa pemrograman PLC lain seperti Structured Text (mirip Pascal), Function Block Diagram (grafis berbasis blok fungsi), Instruction List (mirip assembler), dan Sequential Function Chart (untuk kontrol sekuensial). Namun, Ladder tetap yang paling dominan di banyak aplikasi.

Kesimpulan

Ladder Diagram adalah tulang punggung pemrograman PLC di CX-Programmer. Bahasa grafis ini, yang mensimulasikan sirkuit relay tradisional, menawarkan cara yang intuitif dan visual untuk membuat logika kontrol untuk sistem otomasi. Dengan memahami komponen dasarnya seperti rungs, contacts, dan coils, serta instruksi-instruksi khusus yang disediakan oleh CX-Programmer, Anda bisa membangun program yang canggih dan efisien. Fitur simulasi dan debugging di CX-Programmer semakin mempermudah proses pengembangan. Jadi, jika Anda ingin berkecimpung dalam dunia otomasi menggunakan Omron PLC, menguasai Ladder Diagram di CX-Programmer adalah langkah awal yang sangat penting!

Punya pengalaman seru atau tantangan saat ngoding Ladder di CX-Programmer? Atau mungkin ada pertanyaan lanjutan? Jangan ragu berbagi di kolom komentar di bawah ya!
