5 Hal Penting tentang World Coordinate System (WCS) yang Wajib Tahu

Table of Contents

Pernahkah Anda melihat peta digital atau citra satelit dan bertanya-tanya bagaimana caranya komputer tahu lokasi persis setiap titik di dunia nyata? Atau saat astronom mengarahkan teleskopnya ke bintang tertentu di langit? Nah, jawabannya seringkali melibatkan sesuatu yang disebut WCS, singkatan dari World Coordinate System. Secara sederhana, WCS adalah cara untuk mengaitkan lokasi pada sebuah data (seperti piksel pada gambar atau titik dalam model 3D) dengan lokasi di dunia nyata atau dunia maya yang didefinisikan secara global.

Bayangkan Anda punya foto sebuah kota yang diambil dari udara. Setiap bangunan, jalan, atau taman terlihat sebagai sekumpulan piksel dengan koordinat X dan Y berdasarkan baris dan kolom pada foto itu sendiri. Koordinat ini relatif terhadap foto. Tapi bagaimana Anda tahu lokasi sebenarnya bangunan atau jalan itu di permukaan Bumi? Di sinilah WCS berperan. WCS menyediakan “jembatan” matematika yang mengubah koordinat piksel (atau koordinat lain yang bersifat relatif) menjadi koordinat absolut di dunia nyata, seperti garis lintang dan garis bujur (latitude dan longitude), atau sistem koordinat lainnya yang sudah disepakati.

Ini berbeda banget dengan sekadar menentukan posisi objek berdasarkan sudut pandang Anda saat ini, seperti “objek ini ada di kanan atas layar”. WCS memungkinkan kita mendefinisikan lokasi secara independen dari bagaimana data itu ditampilkan atau diambil. Tujuannya adalah agar data dari berbagai sumber, yang mungkin diambil pada waktu berbeda, dengan alat berbeda, atau bahkan dalam format berbeda, bisa diintegrasikan dan dipahami dalam konteks spasial yang sama. Ini fundamental untuk banyak aplikasi, mulai dari navigasi GPS hingga analisis ilmiah.

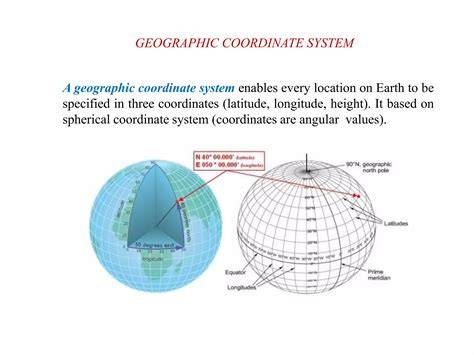

Image just for illustration

Kenapa WCS Penting Banget?¶

Pentingnya WCS tidak bisa diremehkan. Tanpa WCS, banyak teknologi dan bidang studi modern tidak akan bisa berfungsi dengan baik. WCS adalah fondasi yang memungkinkan kita untuk memahami data spasial dalam konteks dunia nyata yang kita tinggapi atau amati (seperti alam semesta).

Salah satu alasan utamanya adalah interoperabilitas dan integrasi data. Bayangkan Anda punya data peta jalan dari satu sumber, data ketinggian dari sumber lain, dan data populasi dari sumber ketiga. Untuk bisa menggabungkan semua data ini pada peta yang sama, atau melakukan analisis seperti menemukan area yang datar di dekat jalan dengan populasi tinggi, Anda perlu memastikan semua data tersebut “mengerti” lokasi yang sama di dunia nyata. WCS menyediakan kerangka kerja untuk ini. Setiap dataset perlu tahu koordinat dunia nyatanya sendiri agar bisa ‘pas’ saat ditumpuk dengan dataset lain.

Selain itu, WCS juga krusial untuk analisis spasial yang akurat. Tanpa WCS, Anda hanya bisa mengukur jarak atau area dalam satuan piksel yang tidak berarti di dunia nyata. Dengan WCS, Anda bisa menghitung jarak antar kota dalam kilometer, luas hutan dalam hektar, atau posisi benda langit dalam derajat, yang semuanya merupakan pengukuran absolut yang relevan dengan dunia nyata. Ini memungkinkan pengambilan keputusan yang lebih baik, perencanaan yang tepat, dan pemahaman yang lebih mendalam tentang fenomena spasial.

Dalam bidang ilmiah, seperti astronomi atau geologi, WCS memungkinkan para peneliti di seluruh dunia untuk berkomunikasi tentang lokasi yang sama dengan pasti. Seorang astronom di Amerika bisa memberi tahu koleganya di Eropa di mana tepatnya sebuah galaksi berada di langit, dan mereka akan sama-sama bisa mengarahkan teleskopnya ke sana, asalkan keduanya menggunakan sistem koordinat langit yang sama yang didefinisikan oleh WCS. Begitu pula dalam geologi, para peneliti bisa berbagi data tentang lokasi deposit mineral atau patahan geologis.

Bagaimana WCS Bekerja? Konsep Transformasi¶

Inti dari WCS adalah konsep transformasi. Transformasi ini adalah serangkaian aturan atau fungsi matematika yang mengubah satu set koordinat (misalnya, koordinat piksel pada gambar) menjadi set koordinat lain (koordinat dunia nyata). Proses ini seringkali melibatkan beberapa langkah dan parameter.

Langkah pertama biasanya adalah memahami sistem koordinat “lokal” atau “input” dari data Anda. Pada gambar digital, ini adalah koordinat kolom dan baris (X, Y) piksel, yang seringkali dimulai dari (0,0) atau (1,1) di sudut tertentu (misalnya, kiri atas) dan bertambah seiring Anda bergerak ke kanan dan ke bawah. Koordinat ini murni relatif terhadap dimensi gambar itu sendiri.

Langkah selanjutnya adalah mendefinisikan sistem koordinat “dunia” atau “output” yang ingin Anda gunakan. Ini bisa berupa koordinat geografis (lintang, bujur, ketinggian), koordinat langit (asensiorekta, deklinasi), atau sistem koordinat 3D kartesius di dunia maya (X, Y, Z dalam meter, kaki, atau satuan lain). Sistem koordinat dunia ini memiliki titik asal yang sudah didefinisikan (misalnya, pusat Bumi, atau titik tertentu di permukaan Bumi) dan sumbu-sumbu yang mengarah ke arah yang sudah disepakati (misalnya, utara-selatan, timur-barat, atau arah ke Kutub Utara langit).

Kemudian, transformasi itu sendiri akan mengambil koordinat input dan “memetakan” atau mengubahnya menjadi koordinat output. Transformasi ini bisa sesederhana penskalaan dan pergeseran (jika data input sudah “lurus” dan hanya perlu ditempatkan di lokasi yang benar), atau bisa sangat kompleks, melibatkan rotasi, distorsi, dan proyeksi (khususnya saat memetakan permukaan melengkung seperti Bumi atau langit ke permukaan datar seperti gambar). Proyeksi ini adalah bagian krusial dalam WCS untuk data spasial, karena mendistorsi data input dengan cara tertentu untuk merepresentasikannya di permukaan datar sambil berusaha mempertahankan properti tertentu (misalnya, bentuk, luas, atau jarak).

WCS dalam Dunia Astronomi¶

Salah satu bidang yang sangat bergantung pada WCS adalah astronomi. Saat teleskop mengambil gambar sebuah area di langit, gambar itu adalah array piksel. Untuk bisa mengidentifikasi objek dalam gambar tersebut (seperti bintang atau galaksi) dan mengaitkannya dengan katalog bintang yang ada, atau untuk mengarahkan teleskop lain ke objek yang sama, kita perlu tahu koordinat langit objek tersebut.

Dalam astronomi, WCS paling sering merujuk pada standar FITS WCS (Flexible Image Transport System World Coordinate System). Standar ini mendefinisikan bagaimana metadata (informasi tambahan) tentang sistem koordinat dunia harus disimpan dalam header file gambar astronomi (file FITS). Metadata ini mencakup informasi seperti:

• Titik referensi (piksel mana dalam gambar yang berkorespondensi dengan titik tertentu di langit).
• Koordinat langit dari titik referensi tersebut (misalnya, Asensiorekta dan Deklinasi).
• Skala piksel (berapa derajat atau arcsecond di langit yang diwakili oleh satu piksel).
• Parameter proyeksi (bagaimana area langit yang melengkung “diproyeksikan” ke permukaan datar gambar). Proyeksi umum di astronomi termasuk TAN (Tangent), ZPN (Zenithal Polynomial), dan lainnya.
• Informasi tentang sistem koordinat langit yang digunakan (misalnya, sistem Ekuatorial J2000, B1950, atau sistem Galaksi).

Dengan informasi ini, perangkat lunak astronomi dapat mengambil koordinat piksel dari bintang yang terdeteksi dalam gambar dan menghitung koordinat Asensiorekta dan Deklinasi bintang tersebut di langit. Ini memungkinkan perbandingan dengan katalog, identifikasi objek, dan pengukuran posisi yang akurat. Transformasi ini seringkali non-linear, terutama untuk gambar area langit yang luas, karena efek proyeksi.

WCS dalam Sistem Informasi Geografis (GIS)¶

GIS (Geographic Information System) adalah bidang lain di mana WCS merupakan tulang punggungnya. Dalam GIS, data spasial (seperti peta, citra satelit, data elevasi) perlu dikaitkan dengan lokasi di permukaan Bumi. WCS dalam konteks GIS sering disebut sebagai Sistem Referensi Spasial atau Spatial Reference System (SRS).

SRS atau WCS dalam GIS melibatkan beberapa komponen kunci:

1. Datum Geodetik: Ini adalah model matematika Bumi yang digunakan. Karena Bumi tidak bulat sempurna, datum mendefinisikan elipsoida referensi yang paling cocok dengan bentuk Bumi di area tertentu (datum lokal) atau secara global (datum global seperti WGS84 - World Geodetic System 1984, yang digunakan oleh GPS). Datum ini mendefinisikan titik asal dan orientasi sumbu referensi 3D yang digunakan.
2. Sistem Koordinat Geografis (Geographic Coordinate System - GCS): Sistem ini menggunakan sudut dari pusat Bumi untuk menentukan lokasi di permukaan, biasanya Lintang (Latitude) dan Bujur (Longitude). Tinggi (Height) juga bisa disertakan, relatif terhadap datum atau permukaan laut. Koordinat ini adalah 3D (atau 2D di permukaan).
3. Sistem Koordinat Terproyeksi (Projected Coordinate System - PCS): Karena bekerja dengan permukaan melengkung (Bumi) di peta datar tidak praktis, GCS seringkali diubah menjadi PCS. PCS adalah sistem koordinat 2D di permukaan datar yang dihasilkan dari proyeksi GCS. Ada ratusan jenis proyeksi (Mercator, Transverse Mercator, Albers, Lambert Conformal Conic, dll.), yang masing-masing memiliki kelebihan dan kekurangan dalam mempertahankan properti seperti bentuk, luas, jarak, atau arah. PCS menggunakan unit linier (meter, kaki) bukan sudut.

Saat Anda melakukan georeferencing sebuah citra satelit atau peta lama, Anda sedang menentukan WCS-nya. Anda menandai titik-titik yang dikenali pada citra (misalnya, persimpangan jalan) dan mengaitkannya dengan koordinat dunia nyata yang diketahui (misalnya, dari peta lain yang sudah memiliki WCS, atau dari pengukuran GPS). Perangkat lunak GIS kemudian menghitung transformasi (skala, rotasi, pergeseran, dan distorsi non-linear) yang paling pas untuk mengubah koordinat piksel citra menjadi koordinat dunia nyata dalam PCS atau GCS yang dipilih.

WCS dalam Grafis Komputer dan Game¶

Meskipun sering disebut dengan istilah yang sedikit berbeda, konsep WCS juga fundamental dalam grafis komputer 3D dan pengembangan game. Di sini, WCS merujuk pada sistem koordinat dunia (world space) tempat semua objek dalam adegan 3D diletakkan.

Saat Anda memodelkan sebuah objek (misalnya, karakter, bangunan, atau pohon), Anda biasanya membuatnya dalam sistem koordinat lokal atau objek sendiri, dengan titik asal di pusat atau pangkal objek. Namun, untuk menempatkan objek ini dalam adegan yang lebih besar bersama objek-objek lain, Anda perlu menempatkannya dalam sistem koordinat dunia.

Sistem koordinat dunia ini biasanya memiliki titik asal (0,0,0) yang disepakati dan sumbu X, Y, dan Z. Setiap objek dalam adegan memiliki transformasi model yang mengubah koordinat lokalnya menjadi koordinat dunia. Transformasi ini melibatkan penskalaan, rotasi, dan translasi (pergeseran).

Koordinat dunia ini kemudian diubah lebih lanjut oleh transformasi view (berdasarkan posisi dan orientasi kamera) menjadi sistem koordinat pandangan (view space), dan kemudian diubah lagi oleh transformasi proyeksi (perspektif atau ortografis) menjadi sistem koordinat klip, dan akhirnya menjadi sistem koordinat layar atau piksel. Namun, WCS yang dimaksud di sini adalah world space, tempat objek-objek berada relatif satu sama lain dalam lingkungan 3D yang besar. Skala dan unit di world space bisa arbitrari (“world units”), tetapi konsisten di seluruh adegan.

Komponen Utama Sistem Koordinat Dunia (WCS)¶

Mari kita rangkum komponen utama yang umumnya ada dalam definisi WCS, meskipun detailnya bisa bervariasi tergantung bidangnya:

• Titik Asal (Origin): Ini adalah titik (0,0) atau (0,0,0) dalam sistem koordinat dunia. Semua koordinat lain didefinisikan relatif terhadap titik asal ini. Di GIS, bisa jadi pusat Bumi; di astronomi, bisa jadi titik referensi di langit; di grafis, bisa jadi pusat adegan.
• Sumbu (Axes): Arah-arah yang digunakan untuk mengukur posisi dari titik asal. Biasanya ada dua sumbu untuk 2D (X dan Y) atau tiga sumbu untuk 3D (X, Y, Z). Sumbu-sumbu ini memiliki orientasi dan arah positif yang disepakati (misalnya, X ke timur, Y ke utara, Z ke atas; atau Asensiorekta ke timur, Deklinasi ke utara).
• Unit (Units): Satuan pengukuran yang digunakan dalam WCS. Ini bisa berupa unit linear (meter, kilometer, kaki, mil) untuk sistem koordinat terproyeksi atau dunia 3D, atau unit angular (derajat, radian, arcsecond) untuk sistem koordinat geografis atau langit.
• Transformasi (Transformation): Serangkaian aturan matematika yang menghubungkan koordinat input (misalnya, piksel) dengan koordinat dunia. Ini bisa melibatkan skala, rotasi, pergeseran (translasi), distorsi, dan proyeksi. Parameter transformasi ini harus diketahui untuk bisa mengubah koordinat dari satu sistem ke sistem lain.
• Proyeksi (Projection): Khusus untuk WCS yang memetakan permukaan melengkung (Bumi, langit) ke permukaan datar (gambar, peta). Proyeksi mendefinisikan bagaimana distorsi ditangani.
• Datum (Datum): Khusus untuk WCS geodetik. Datum mendefinisikan model matematika Bumi yang digunakan dan hubungannya dengan Bumi nyata.

Diagram sederhana berikut menunjukkan alur konseptual bagaimana koordinat input diubah menjadi koordinat dunia melalui transformasi:

mermaid graph LR A[Koordinat Input (e.g., Piksel)] --> B{Transformasi (Skala, Rotasi, Proyeksi, dll.)}; B --> C[Koordinat Dunia (WCS)]; C -- Astronomi --> D[Asensiorekta/Deklinasi]; C -- GIS --> E[Lintang/Bujur atau Koordinat Proyeksi]; C -- Grafis --> F[Koordinat X,Y,Z];
Diagram ini menunjukkan bagaimana koordinat mentah atau relatif (seperti piksel dalam gambar) melewati proses transformasi yang kompleks untuk menjadi koordinat dunia yang memiliki makna spasial di dunia nyata atau dunia maya. Setiap bidang aplikasi menerapkan transformasi ini dengan cara dan standar yang spesifik.

Contoh Praktis Penggunaan WCS¶

Mari lihat beberapa contoh nyata penggunaan WCS:

1. Navigasi GPS: Smartphone atau perangkat GPS Anda menerima sinyal dari satelit GPS dan menghitung posisi Anda dalam koordinat Lintang, Bujur, dan Ketinggian. Ini adalah WCS (menggunakan datum WGS84). Aplikasi peta di ponsel Anda kemudian menggunakan WCS ini untuk menempatkan titik lokasi Anda di peta digital, yang juga memiliki WCS-nya sendiri. Aplikasi peta bisa menampilkan lokasi Anda dengan tepat, menghitung jarak ke tujuan lain, dan memberikan petunjuk arah, semua berkat penggunaan WCS yang konsisten.
2. Pemetaan Bencana: Setelah gempa bumi, tim tanggap darurat menggunakan citra satelit yang diambil sebelum dan sesudah bencana. Untuk membandingkan kedua citra ini dengan akurat dan mengidentifikasi area yang paling parah terdampak, kedua citra harus memiliki WCS yang sama atau bisa diubah ke WCS yang sama. Ini memungkinkan para analis untuk secara tepat menentukan lokasi bangunan yang runtuh atau jalan yang rusak di permukaan Bumi, bukan hanya di piksel gambar.
3. Observasi Astronomi: Seorang astronom menemukan supernova baru di gambar yang diambil oleh teleskop. Dengan menggunakan informasi WCS yang tersimpan dalam file gambar, ia bisa menghitung koordinat langit (RA dan Dec) supernova tersebut. Koordinat ini kemudian dipublikasikan. Astronom lain di belahan Bumi lain bisa membaca koordinat tersebut dan mengarahkan teleskopnya sendiri ke lokasi yang persis sama di langit untuk melakukan observasi lanjutan.
4. Perencanaan Kota: Perencana kota menggunakan data GIS yang berlapis-lapis: peta dasar, jaringan pipa air, kabel listrik, zonasi penggunaan lahan, data demografi, dan lain-lain. Setiap lapisan data ini mungkin berasal dari sumber yang berbeda dan dibuat pada waktu yang berbeda. Agar semua lapisan ini bisa ditumpuk dengan benar dan analisis seperti mencari lokasi terbaik untuk membangun taman baru bisa dilakukan, semua lapisan harus memiliki WCS yang jelas dan kompatibel.

Contoh-contoh ini menunjukkan bahwa WCS bukan sekadar konsep teoritis, tetapi alat yang sangat praktis dan esensial dalam berbagai aplikasi yang berhubungan dengan lokasi dan ruang.

Fakta Menarik Seputar Sistem Koordinat¶

• Konsep koordinat pertama kali dipopulerkan oleh matematikawan Prancis René Descartes pada abad ke-17, yang mengarah pada penciptaan sistem koordinat Kartesius (menggunakan sumbu X dan Y yang tegak lurus). Sistem ini menjadi dasar bagi banyak sistem koordinat, termasuk WCS.
• Sistem koordinat geografis (lintang dan bujur) sudah ada jauh sebelum Descartes. Astronom dan geografer Yunani kuno seperti Eratosthenes sudah menggunakan konsep ini ribuan tahun lalu untuk memetakan Bumi.
• Menariknya, sistem koordinat langit seperti Asensiorekta dan Deklinasi sangat mirip dengan Lintang dan Bujur di Bumi, hanya saja diterapkan pada bola langit. Ekuator langit adalah proyeksi ekuator Bumi, dan kutub langit adalah proyeksi kutub Bumi.
• Salah satu tantangan terbesar dalam GIS adalah memilih proyeksi peta yang tepat. Tidak mungkin membuat peta datar dari permukaan bola (atau elipsoida) tanpa distorsi. Setiap proyeksi mengorbankan keakuratan pada properti tertentu (misalnya, proyeksi Mercator menjaga bentuk dan arah tetapi sangat mendistorsi luas di dekat kutub). Pemilihan proyeksi bergantung pada tujuan peta atau analisis.
• Datum geodetik juga berkembang seiring waktu seiring dengan peningkatan akurasi pengukuran bentuk dan ukuran Bumi (misalnya, dari pengukuran di darat ke penggunaan satelit). Inilah mengapa ada banyak datum berbeda (NAD27, ED50, WGS84, ITRF, dll.), dan penting untuk mengetahui datum yang digunakan oleh data spasial Anda.

Tantangan dalam Bekerja dengan WCS¶

Meskipun fundamental, bekerja dengan WCS bisa memiliki tantangannya sendiri:

• Ketidakpastian Datum dan Proyeksi: Data spasial dari sumber lama atau yang tidak terdokumentasi dengan baik mungkin tidak jelas WCS-nya. Mencari tahu datum dan proyeksi yang benar bisa jadi pekerjaan detektif. Menggunakan WCS yang salah bisa menyebabkan data tumpang tindih di lokasi yang salah.
• Akurasi Transformasi: Proses georeferencing atau kalibrasi WCS pada gambar atau data mentah tidak selalu sempurna. Titik kontrol yang digunakan mungkin tidak persis di lokasi yang diklaim, atau transformasinya mungkin tidak sepenuhnya menangkap distorsi nyata. Ini bisa menyebabkan kesalahan kecil (atau besar) dalam koordinat dunia.
• Perubahan dari Waktu ke Waktu: Untuk sistem koordinat geodetik atau langit, definisi WCS bisa berubah sedikit dari waktu ke waktu karena pergerakan lempeng tektonik (di Bumi) atau presesi sumbu Bumi (di langit). WCS yang ditentukan pada “epoka” (era) tertentu mungkin perlu disesuaikan untuk akurasi tinggi di epoka lain.
• Kompleksitas Transformasi: Untuk data dengan distorsi signifikan atau dari sensor yang kompleks, transformasi WCS bisa jadi sangat rumit, melibatkan banyak parameter dan algoritma yang tidak mudah dipahami.

Memahami WCS dan seluk-beluknya adalah kunci untuk menghindari kesalahan dalam analisis spasial dan memastikan bahwa data Anda akurat dan bisa diintegrasikan dengan data lain.

Tips Singkat Menggunakan WCS¶

• Selalu Periksa Metadata: Jika Anda mendapatkan data spasial (gambar, shapefile, dll.), cari informasi tentang WCS-nya (datum, proyeksi, unit). Jangan pernah berasumsi.
• Pilih WCS yang Sesuai: Untuk proyek baru, pilih WCS (terutama datum dan proyeksi di GIS) yang paling sesuai dengan area studi dan tujuan analisis Anda. Misalnya, untuk area kecil, proyeksi lokal mungkin lebih baik; untuk area yang luas, proyeksi yang berbeda mungkin diperlukan.
• Konsisten: Pastikan semua data yang Anda gunakan dalam satu proyek mengacu pada WCS yang sama atau diubah (reproyeksi) ke WCS yang sama sebelum dianalisis.
• Pahami Unit: Ketahui apakah WCS Anda menggunakan meter, kilometer, kaki, derajat, atau satuan lain, dan pastikan konsisten dalam perhitungan Anda.

Pentingnya Standardisasi WCS¶

Di berbagai bidang, ada upaya untuk menstandardisasi representasi dan penggunaan WCS. Contohnya adalah standar FITS WCS di astronomi yang sudah dibahas, atau berbagai standar untuk Sistem Referensi Spasial (SRS) di GIS (seperti kode EPSG - European Petroleum Survey Group, yang memberikan ID unik untuk ribuan WCS berbeda di seluruh dunia).

Standardisasi ini sangat penting karena memungkinkan pertukaran data yang lancar antar berbagai perangkat lunak dan organisasi. Ketika data memiliki WCS yang didefinisikan menurut standar, software yang berbeda dapat “membaca” WCS tersebut dan memproses data dengan benar, bahkan jika perangkat lunak tersebut dibuat oleh pengembang yang berbeda. Ini memfasilitasi kolaborasi dan penggunaan kembali data, yang merupakan elemen kunci dalam penelitian ilmiah, perencanaan, dan banyak aplikasi modern lainnya.

Pada akhirnya, WCS adalah konsep fundamental yang memungkinkan kita mengubah data digital atau sensor menjadi informasi yang memiliki makna dan relevansi spasial di dunia nyata. Dari memetakan galaksi hingga menavigasi jalanan kota, WCS adalah “bahasa” yang memungkinkan kita menempatkan segalanya pada tempatnya yang seharusnya.

Bagaimana pengalaman Anda dengan WCS? Pernahkah Anda menghadapi tantangan saat bekerja dengan data spasial atau gambar yang memerlukan pemahaman tentang sistem koordinat dunia? Bagikan pemikiran atau pertanyaan Anda di kolom komentar di bawah!
