Kubikel 20 kV: Apa Itu, Fungsi, dan Kenapa Penting Dikenal?

Table of Contents

Pernahkah kamu mendengar istilah “kubikel” dalam dunia kelistrikan? Mungkin terdengar teknis, tapi sebenarnya ini adalah salah satu komponen vital dalam sistem distribusi listrik, terutama di level tegangan menengah seperti 20 kiloVolt (kV). Nah, apa sih sebenarnya yang dimaksud dengan kubikel 20 kV itu?

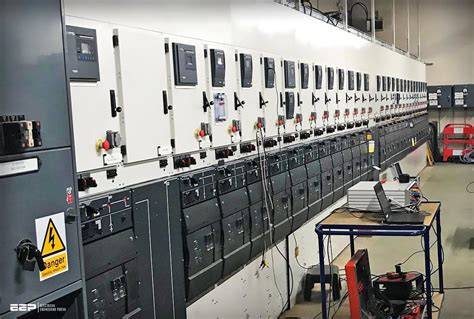

Secara sederhana, kubikel 20 kV adalah sebuah kotak atau kabinet panel listrik yang berisi peralatan-peralatan switching (penghubung/pemutus), proteksi (pengaman), dan pengukuran pada jaringan listrik tegangan menengah 20.000 Volt. Bayangkan ini sebagai pusat kendali mini untuk jalur listrik 20 kV. Fungsinya mirip dengan panel listrik di rumah, tapi untuk daya dan tegangan yang jauh lebih besar dan kompleks.

Kubikel ini menjadi penghubung antara sumber listrik (misalnya dari trafo daya PLN) dengan jaringan distribusi ke pelanggan atau trafo-trafo kecil yang akan menurunkan tegangan ke level yang siap dipakai rumah tangga (220 Volt). Keberadaannya sangat krusial untuk memastikan aliran listrik yang stabil, aman, dan terkendali. Tanpa kubikel, akan sulit sekali mengatur dan melindungi jaringan tegangan menengah.

Image just for illustration

Mengapa Tegangan 20 kV?¶

Kita tahu listrik disalurkan dalam berbagai level tegangan, mulai dari tegangan ekstra tinggi (SUTET) ratusan kV, tegangan tinggi, tegangan menengah, sampai tegangan rendah yang kita pakai sehari-hari. Nah, 20 kV ini masuk dalam kategori tegangan menengah yang umum digunakan di Indonesia untuk jaringan distribusi.

Penggunaan tegangan menengah seperti 20 kV ini punya alasan teknis yang kuat. Menyalurkan daya listrik pada tegangan yang lebih tinggi memungkinkan arus yang mengalir menjadi lebih kecil untuk daya yang sama (ingat rumus Daya = Tegangan x Arus). Arus yang lebih kecil berarti kita bisa menggunakan ukuran kabel yang lebih ringkas dan kerugian daya akibat panas (rugi-rugi transmisi) juga berkurang drastis dibanding menyalurkan daya besar pada tegangan rendah.

Jadi, 20 kV adalah level tegangan yang dipilih sebagai kompromi antara efisiensi penyaluran jarak menengah dengan biaya instalasi dan tingkat keamanan yang masih bisa dikelola. Kubikel 20 kV inilah yang menjadi “gerbang” utama untuk mengelola listrik pada level tegangan ini sebelum diturunkan ke tegangan rendah di gardu distribusi terdekat.

Tiga Fungsi Utama Kubikel 20 kV¶

Kubikel 20 kV bukan sekadar kotak kosong, melainkan berisi berbagai peralatan yang bekerja sama untuk menjalankan fungsi-fungsi penting. Ada tiga fungsi utama yang diemban oleh sebuah kubikel 20 kV, yaitu switching, proteksi, dan pengukuran.

Switching (Penghubung & Pemutus)¶

Fungsi switching ini ibarat sakelar on/off pada sistem kelistrikan tegangan menengah. Peralatan di dalam kubikel memungkinkan operator untuk menghubungkan atau memutus aliran listrik pada segmen jaringan tertentu. Ini penting untuk berbagai keperluan, seperti:

• Menyalakan atau mematikan pasokan listrik ke area tertentu secara normal.
• Mengisolasi bagian jaringan yang sedang mengalami gangguan atau memerlukan perawatan.
• Mengalihkan pasokan listrik dari satu jalur ke jalur lain (jika ada redundansi).

Peralatan utama yang berperan dalam fungsi switching ini adalah Circuit Breaker (CB) dan Disconnector (PMS - Pemisah). CB bisa memutus arus listrik dalam kondisi normal maupun saat terjadi gangguan (ada arus hubung singkat atau beban lebih), sedangkan PMS hanya boleh dioperasikan saat tidak ada arus yang mengalir, fungsinya lebih ke mengisolasi secara visual.

Proteksi (Pengamanan)¶

Ini adalah fungsi yang sangat krusial untuk keselamatan peralatan maupun manusia. Jaringan listrik 20 kV mengalirkan daya yang sangat besar. Jika terjadi gangguan seperti hubung singkat (korsleting) atau beban lebih yang parah, arusnya bisa naik hingga puluhan kiloAmpere dalam sepersekian detik.

Tanpa proteksi yang cepat dan handal, gangguan ini bisa merusak trafo, kabel, peralatan lain, bahkan menyebabkan kebakaran atau ledakan. Fungsi proteksi pada kubikel 20 kV akan mendeteksi kondisi abnormal ini dan dengan cepat memerintahkan Circuit Breaker untuk memutus aliran listrik, mengisolasi bagian yang terganggu.

Peralatan yang berperan di sini antara lain Current Transformer (CT), Voltage Transformer (VT), dan Relay Proteksi. CT dan VT membaca kondisi arus dan tegangan, lalu relay proteksi menganalisis data tersebut. Jika parameter arus/tegangan melewati batas aman yang ditentukan, relay akan mengirim sinyal “trip” ke CB.

Pengukuran (Monitoring)¶

Fungsi pengukuran memungkinkan operator atau sistem monitoring untuk mengetahui parameter listrik yang mengalir di jaringan 20 kV pada titik kubikel tersebut. Data seperti tegangan, arus, daya aktif (kW), daya reaktif (kVAR), faktor daya, dan energi (kWh) bisa dimonitor.

Informasi ini sangat penting untuk operasional harian. Operator bisa tahu apakah beban listrik di jalur tersebut normal, apakah ada ketidakseimbangan antar fasa, atau berapa total konsumsi energi di area tersebut. Data pengukuran ini juga seringkali menjadi input bagi sistem proteksi.

Peralatan yang digunakan untuk pengukuran ini juga melibatkan Current Transformer (CT) dan Voltage Transformer (VT), yang fungsinya di sini adalah menurunkan level arus dan tegangan tinggi menjadi level yang aman dan sesuai untuk dihubungkan ke meter atau relay pengukuran digital. Meter atau relay inilah yang menampilkan atau mengirimkan data pengukuran.

Image just for illustration

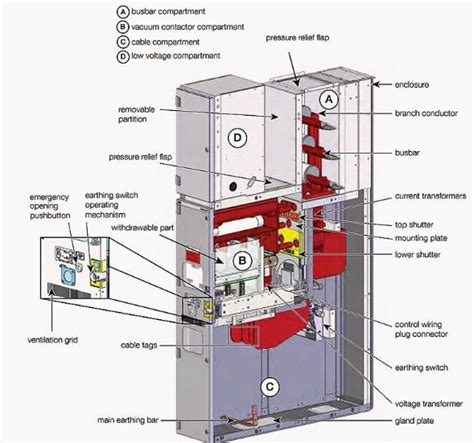

Komponen Utama di Dalam Kubikel 20 kV¶

Untuk menjalankan tiga fungsi di atas, sebuah kubikel 20 kV terdiri dari beberapa komponen utama yang saling terhubung. Yuk, kita bedah isinya:

• Circuit Breaker (CB): Ini adalah jantungnya fungsi switching dan proteksi. CB modern pada 20 kV umumnya menggunakan teknologi vakum atau gas SF6 sebagai media pemutus busur api saat membuka kontak berarus. CB ini bisa dioperasikan secara manual maupun otomatis oleh relay proteksi. Kecepatan kerjanya sangat tinggi, bisa memutus arus dalam hitungan milidetik.

• Disconnector (PMS - Pemisah): Sakelar pemisah ini fungsinya untuk isolasi visual. Artinya, saat PMS dibuka, kita bisa melihat secara langsung ada jarak bebas antar kontak, memastikan tidak ada koneksi listrik sama sekali. PMS tidak dirancang untuk memutus arus beban apalagi arus gangguan, sehingga pengoperasiannya hanya boleh dilakukan setelah CB terbuka dan tidak ada arus mengalir. Ini adalah lapisan keamanan tambahan saat ada pekerjaan di jaringan.

• Earthing Switch (PHB Tanah - Pemisah Hubung Tanah): Peralatan ini fungsinya menghubungkan konduktor (kabel atau busbar) yang sudah diisolasi (CB dan PMS sudah terbuka) ke tanah atau bumi. Ini sangat penting untuk menghilangkan sisa muatan atau tegangan induksi pada konduktor, memastikan area kerja benar-benar bebas tegangan dan aman untuk disentuh. PHB Tanah juga seringkali dilengkapi interlock agar tidak bisa dioperasikan jika PMS atau CB masih tertutup.

• Current Transformer (CT): Trafo arus ini fungsinya “mengecilkan” arus besar pada jaringan 20 kV menjadi arus yang lebih kecil (misalnya dari 100 A menjadi 5 A) yang proporsional. Arus kecil ini kemudian digunakan oleh relay proteksi untuk mendeteksi gangguan atau oleh meteran untuk pengukuran.

• Voltage Transformer (VT): Mirip dengan CT, VT ini “mengecilkan” tegangan besar (misalnya dari 20.000 V menjadi 100 V) menjadi tegangan yang aman dan sesuai untuk relay proteksi dan meteran.

• Relay Proteksi: Ini adalah otak dari sistem proteksi. Relay menerima input arus dan tegangan dari CT dan VT. Ia diprogram dengan logika dan ambang batas (setting) tertentu. Jika parameter listrik melebihi ambang batas atau menunjukkan pola gangguan, relay akan aktif dan mengirimkan sinyal perintah “trip” ke Circuit Breaker untuk membuka.

• Busbar: Ini adalah konduktor tembaga atau aluminium berbentuk batang yang berfungsi sebagai jalur utama untuk mengalirkan arus di dalam kubikel dan menghubungkan antar komponen atau antar kubikel. Busbar biasanya terbuka atau dilapisi material isolasi tipis.

• Enclosure / Kabinet: Ini adalah struktur fisik berbentuk kotak atau lemari, biasanya terbuat dari logam. Fungsinya melindungi semua komponen di dalamnya dari lingkungan luar (debu, kelembaban, sentuhan langsung) dan juga menahan atau mengarahkan busur api jika terjadi gangguan internal (arc fault) demi keamanan operator.

Image just for illustration

Berbagai Jenis Kubikel 20 kV Berdasarkan Fungsi¶

Kubikel 20 kV tidak hanya ada satu jenis saja. Klasifikasinya biasanya didasarkan pada posisi dan fungsinya dalam sistem distribusi. Beberapa jenis yang umum ditemui antara lain:

• Kubikel Incoming (Masuk): Ini adalah kubikel pertama dalam suatu deretan atau panel distribusi yang menerima pasokan listrik 20 kV dari sumber utama, misalnya dari trafo daya Gardu Induk atau dari jalur utama PLN.
• Kubikel Outgoing (Keluar): Kubikel jenis ini menyalurkan pasokan listrik 20 kV ke jalur-jalur distribusi (feeder) yang akan menuju ke area-area atau gardu-gardu distribusi yang lebih kecil. Setiap jalur distribusi biasanya punya satu atau lebih kubikel outgoing.
• Kubikel Trafo: Kubikel ini khusus digunakan untuk menghubungkan jaringan 20 kV ke sebuah trafo distribusi yang akan menurunkan tegangan ke level rendah (misalnya 380/220 V) untuk konsumen. Kubikel ini biasanya dilengkapi proteksi khusus untuk trafo.
• Kubikel Kopel (Bus Coupler): Jika dalam suatu Gardu Distribusi atau instalasi industri terdapat dua rel (busbar) terpisah, kubikel kopel ini berfungsi menghubungkan atau memisahkan kedua rel tersebut. Ini berguna untuk fleksibilitas operasional dan pemeliharaan.
• Kubikel Metering (Pengukuran): Jenis ini difokuskan pada pengukuran energi listrik yang disalurkan. Di dalamnya terdapat CT dan VT yang terhubung ke kWh meter atau meteran energi lainnya untuk mencatat konsumsi listrik, terutama penting untuk titik transaksi energi.
• Kubikel LBS (Load Break Switch): Ini adalah jenis sakelar yang lebih sederhana dari Circuit Breaker. LBS bisa memutus arus beban normal, tapi tidak dirancang untuk memutus arus gangguan hubung singkat yang sangat besar. LBS sering digunakan sebagai sakelar isolasi sebelum sebuah Circuit Breaker atau pada jalur-jalur yang bebannya tidak terlalu kritis, kadang dilengkapi fuse (sekering) sebagai proteksi gangguan.

Image just for illustration

Memahami jenis-jenis kubikel ini penting karena setiap jenis memiliki konfigurasi internal dan peralatan yang sedikit berbeda, disesuaikan dengan tugas spesifiknya dalam jaringan.

Pentingnya Kubikel dalam Sistem Distribusi Listrik¶

Keberadaan kubikel 20 kV sangat fundamental bagi operasional sistem distribusi listrik modern. Perannya lebih dari sekadar kotak berisi sakelar. Kubikel adalah elemen kunci yang memastikan:

• Keandalan Pasokan: Dengan fungsi switching, operator bisa mengisolasi bagian yang terganggu tanpa memadamkan seluruh jaringan. Juga memungkinkan konfigurasi ulang jaringan saat pemeliharaan.
• Keamanan: Fungsi proteksi melindungi peralatan mahal dari kerusakan akibat gangguan dan yang terpenting, melindungi jiwa manusia dari bahaya listrik tegangan menengah. Interlock pada kubikel mencegah operator melakukan langkah yang berbahaya.
• Efisiensi Operasional: Pengukuran yang akurat memungkinkan monitoring beban, perencanaan kapasitas, dan deteksi dini masalah yang bisa menyebabkan kerugian energi.
• Fleksibilitas: Desain modular kubikel (biasanya berjajar dalam barisan) memungkinkan penambahan atau modifikasi konfigurasi jaringan di kemudian hari dengan lebih mudah.

Bayangkan jika tidak ada kubikel. Setiap kali ada gangguan sekecil apapun di satu titik, seluruh jaringan di area tersebut mungkin harus dipadamkan secara manual yang sangat berisiko, atau gangguan akan merambat merusak peralatan lain dalam skala besar.

Prinsip Kerja Sederhana Kubikel¶

Bagaimana sih kubikel ini bekerja secara umum? Mari kita ambil contoh pada kubikel outgoing saat terjadi gangguan hubung singkat di jalur feeder yang dilayaninya.

1. Kondisi Normal: Arus listrik 20 kV mengalir dari busbar, melewati Circuit Breaker (dalam posisi tertutup), melewati Disconnector (posisi tertutup), melalui CT dan VT (memberikan sinyal ke relay dan meter), lalu keluar menuju jalur feeder. Relay proteksi terus memantau sinyal dari CT dan VT.

2. Terjadi Gangguan: Di salah satu titik pada jalur feeder, terjadi hubung singkat (misalnya kabel terkelupas dan menyentuh tiang atau kabel lain). Arus listrik di jalur tersebut tiba-tiba naik drastis melebihi batas normal.

3. Deteksi Gangguan: CT merasakan kenaikan arus yang ekstrim dan mengirimkan sinyal arus yang diperkecil ke relay proteksi. Relay proteksi, yang sudah disetting dengan ambang batas arus gangguan, mendeteksi bahwa arus yang diterima jauh melebihi ambang batas aman.

4. Perintah Trip: Relay proteksi segera mengaktifkan output-nya dan mengirimkan sinyal listrik (disebut sinyal “trip”) ke mekanisme Circuit Breaker.

5. Pemutusan Arus: Circuit Breaker menerima sinyal trip dan dalam waktu milidetik, kontaknya terbuka secara otomatis. Busur api yang timbul saat kontak terbuka dengan cepat dipadamkan oleh media pemadam busur api (vakum atau SF6) di dalam CB. Aliran listrik menuju jalur feeder yang terganggu pun terputus.

6. Isolasi dan Pengamanan (Pasca Trip): Setelah CB trip dan listrik padam di jalur feeder, tim teknis dapat melakukan langkah-langkah keamanan sebelum perbaikan. Mereka akan memastikan Circuit Breaker benar-benar terbuka, lalu membuka Disconnector untuk isolasi visual, dan terakhir menutup Earthing Switch untuk membumikan jalur yang diperbaiki. Semua langkah ini dilakukan dengan prosedur dan interlock yang ketat untuk mencegah kesalahan fatal.

Proses proteksi ini berlangsung sangat cepat, seringkali kurang dari satu detik, untuk meminimalkan kerusakan akibat arus gangguan yang tinggi.

Image just for illustration

Aspek Keamanan yang Ketat¶

Bekerja dengan tegangan 20 kV sangat berbahaya, potensi bahaya listriknya sangat tinggi. Oleh karena itu, desain dan pengoperasian kubikel 20 kV dilengkapi dengan berbagai fitur dan prosedur keamanan yang sangat ketat.

Salah satu fitur penting adalah sistem interlock, baik mekanis maupun elektris. Interlock ini mencegah operator melakukan operasi yang salah dan berbahaya. Contohnya:

• Disconnector tidak bisa dibuka jika Circuit Breaker masih dalam posisi tertutup (karena akan memutus arus beban, sangat berbahaya).
• Earthing Switch tidak bisa ditutup jika Disconnector masih dalam posisi tertutup (akan menyebabkan hubung singkat ke tanah).
• Akses ke ruang kabel hanya bisa dibuka jika Earthing Switch sudah ditutup (memastikan jalur sudah terbumikan dan aman).

Selain itu, desain fisik kabinet juga penting. Kubikel modern dirancang untuk menahan atau mengarahkan ledakan kecil atau busur api yang mungkin terjadi di dalamnya (internal arc fault) agar tidak membahayakan operator yang berdiri di depannya. Prosedur operasi standar (SOP) dan penggunaan Alat Pelindung Diri (APD) yang sesuai juga menjadi bagian tak terpisahkan dari keamanan saat berinteraksi dengan kubikel 20 kV.

Perawatan Rutin Itu Wajib!¶

Sama seperti kendaraan atau mesin lainnya, kubikel 20 kV juga butuh perawatan rutin agar selalu bekerja optimal dan aman. Perawatan ini sangat penting untuk mendeteksi potensi masalah sejak dini sebelum menyebabkan gangguan atau kerusakan fatal.

Jenis perawatan umumnya meliputi:

• Inspeksi Visual: Memeriksa kondisi fisik kubikel dari luar, kebersihan, indikator, meteran, dan memastikan tidak ada tanda-tanda kerusakan atau korosi.
• Pembersihan: Membersihkan debu dan kotoran di dalam kubikel (tentunya setelah prosedur isolasi dan pembumian yang aman!). Debu yang menumpuk, apalagi dalam kondisi lembab, bisa menjadi jalur konduktif dan menyebabkan flashover.
• Pemeriksaan Koneksi: Memastikan semua sambungan baut pada busbar dan terminal lainnya kencang. Sambungan yang longgar bisa menyebabkan panas berlebih (overheating) yang berujung pada kegagalan komponen atau bahkan kebakaran. Thermal scanning (menggunakan kamera infra merah) sering dilakukan saat beroperasi untuk mendeteksi titik panas abnormal.
• Pengujian Fungsi Komponen: Menguji kerja Circuit Breaker (waktu buka/tutup), menguji fungsi relay proteksi (tes injeksi arus/tegangan untuk memastikan relay trip pada setting yang tepat), menguji tahanan isolasi, dan lain-lain.
• Pengujian Media Isolasi: Jika menggunakan gas SF6, perlu dicek tekanan dan kualitas gasnya.

Melakukan perawatan preventif secara berkala jauh lebih baik dan hemat biaya dibanding harus menangani kerusakan besar atau pemadaman listrik yang lama akibat kegagalan kubikel.

Fakta Menarik Seputar Kubikel 20 kV¶

• Kecepatan Kilat: Circuit Breaker modern pada kubikel 20 kV bisa membuka kontak dalam waktu sekitar 50-60 milidetik setelah menerima sinyal trip dari relay. Bandingkan dengan kedipan mata kita yang sekitar 300-400 milidetik!
• Media Pemutus Busur Api: Selain vakum dan gas SF6, kubikel zaman dulu banyak menggunakan minyak atau udara bertekanan sebagai media pemutus busur api. Teknologi vakum dan SF6 kini lebih populer karena lebih ringkas, efisien, dan minim perawatan.
• Arc Flash Hazard: Gangguan internal (internal arc fault) di dalam kubikel bisa menghasilkan energi busur api yang luar biasa besar, suhu sangat tinggi, dan gelombang tekanan. Desain kubikel modern berusaha menahan atau mengarahkan energi ini ke area yang lebih aman (misalnya ke atas atau ke belakang) menjauhi operator.
• Smart Kubikel: Kubikel modern kini banyak yang sudah dilengkapi dengan sensor dan relay digital yang bisa berkomunikasi dengan sistem monitoring jarak jauh (SCADA). Ini memungkinkan pengawasan dan bahkan pengoperasian dari ruang kontrol, bagian dari konsep “smart grid”.

Tabel Ringkasan Komponen dan Fungsi¶

Berikut ini tabel sederhana yang merangkum komponen utama dan peran mereka:

Komponen Utama	Fungsi Utama	Terlibat dalam Fungsi
Circuit Breaker	Memutus/menyambung arus, termasuk saat gangguan	Switching, Proteksi
Disconnector	Isolasi visual (tanpa arus)	Switching
Earthing Switch	Menghubungkan ke tanah untuk keamanan kerja	Safety
Current Transformer	Menurunkan arus untuk proteksi & pengukuran	Proteksi, Pengukuran
Voltage Transformer	Menurunkan tegangan untuk proteksi & pengukuran	Proteksi, Pengukuran
Relay Proteksi	Mendeteksi gangguan & memerintah CB trip	Proteksi
Busbar	Jalur konduktor utama di dalam kubikel	Semua Fungsi
Enclosure	Pelindung fisik & penahan busur api	Safety

Diagram Alir Sederhana di Satu Kubikel¶

Berikut adalah diagram yang menggambarkan komponen utama dalam satu “bay” kubikel 20 kV secara sederhana:

mermaid graph LR A[Busbar Masuk] --> B(Circuit Breaker) B --> C(Disconnector) C --> D(Current Transformer) D --> E(Voltage Transformer) D --> F(Relay Proteksi) E --> F F --> B D --> G(Meter/SCADA) E --> G C -- Hubungan Fisik & Interlock --> H(Earthing Switch) C --> I[Terminal Keluar / Trafo] H --> J[Ground]
Diagram ini menunjukkan bagaimana arus dari busbar masuk melewati Circuit Breaker dan Disconnector. CT dan VT mengambil sampel arus dan tegangan untuk Relay Proteksi dan meteran/SCADA. Relay Proteksi bisa memerintahkan Circuit Breaker untuk membuka. Earthing Switch terhubung setelah Disconnector dan bisa dibumikan (Ground) setelah isolasi.

Tantangan dan Tips Terkait Kubikel 20 kV¶

Mengoperasikan dan memelihara kubikel 20 kV punya tantangan tersendiri. Salah satu tantangan utama adalah faktor lingkungan seperti debu, kelembaban tinggi, atau bahkan hewan (semut, cicak) yang bisa masuk dan menyebabkan gangguan. Usia pakai komponen juga perlu diperhatikan, seiring waktu performanya bisa menurun.

Tips untuk menjaga kehandalan kubikel 20 kV antara lain:
* Jadwal Perawatan Ketat: Patuhi jadwal perawatan rutin yang direkomendasikan pabrikan atau standar yang berlaku.
* Jaga Kebersihan Area: Pastikan ruangan atau area di sekitar kubikel bersih dari debu, sampah, dan kelembaban berlebih.
* Pelatihan SDM: Pastikan personel yang mengoperasikan dan memelihara kubikel memiliki kompetensi dan sertifikasi yang memadai. Kesalahan prosedur bisa fatal.
* Monitor Suhu: Gunakan thermal scanning secara berkala untuk mendeteksi sambungan yang mulai longgar atau komponen yang panas berlebih.

Masa Depan Kubikel¶

Tren ke depan menunjukkan kubikel 20 kV akan semakin “pintar”. Integrasi dengan sistem otomatisasi Gardu Induk, komunikasi digital, kemampuan monitoring kondisi secara real-time, dan fitur diagnostik jarak jauh akan menjadi standar baru. Ini semua demi meningkatkan efisiensi, keandalan, dan keselamatan dalam pengelolaan jaringan distribusi listrik kita.

Kesimpulan¶

Kubikel 20 kV adalah komponen yang sangat penting dalam sistem distribusi listrik tegangan menengah. Ia berfungsi sebagai pusat switching, proteksi, dan pengukuran yang vital. Dengan berbagai jenis dan komponen di dalamnya, kubikel memastikan aliran listrik yang aman, handal, dan terkendali dari sumber menuju ke trafo distribusi yang lebih kecil. Memahami perannya, pentingnya perawatan, dan aspek keamanannya adalah kunci untuk menjaga sistem kelistrikan kita tetap menyala dan aman.

Nah, itu dia penjelasan tentang apa yang dimaksud dengan kubikel 20 kV. Semoga bisa menambah wawasan kamu ya! Punya pengalaman atau pertanyaan seputar kubikel atau listrik tegangan menengah? Yuk, bagi di kolom komentar di bawah!
