Mengenal CNC: Apa Sih Mesin Ini dan Buat Apa Fungsinya?

Table of Contents

Pernahkah kamu bertanya-tanya bagaimana komponen-komponen dengan bentuk rumit dan presisi tinggi dibuat, mulai dari spare part mobil, cetakan botol plastik, hingga prototipe canggih? Salah satu jawaban utamanya adalah CNC. Kata kunci ini mungkin sering terdengar di dunia manufaktur, permesinan, atau bahkan di kalangan maker dan hobi. Tapi, apa sih sebenarnya yang dimaksud dengan CNC itu? Mari kita kupas tuntas di sini.

Membongkar Akronim: Computer Numerical Control¶

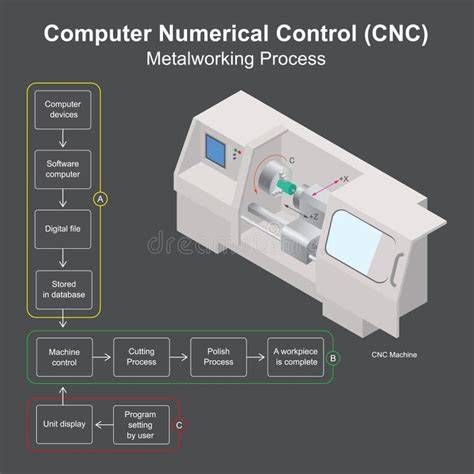

CNC adalah singkatan dari Computer Numerical Control. Secara harfiah, ini berarti Kontrol Numerik Berbasis Komputer. Intinya, CNC adalah sebuah sistem otomatisasi permesinan di mana fungsi-fungsi mesin perkakas diatur dan dikontrol oleh sebuah komputer. Berbeda dengan mesin perkakas konvensional yang pengoperasiannya sangat bergantung pada keahlian dan gerakan manual operator, mesin CNC “diperintah” oleh program komputer.

Image just for illustration

Teknologi ini menandai revolusi dalam dunia manufaktur. Jika dulu membuat satu part yang rumit membutuhkan skill luar biasa dari operator dan waktu yang lama, kini dengan CNC, pekerjaan itu bisa dilakukan dengan lebih cepat, akurat, dan repetitif. Keberadaan komputer sebagai “otak” memungkinkan mesin melakukan gerakan-gerakan yang sangat presisi dan kompleks, jauh melampaui kemampuan tangan manusia.

Bagaimana Mesin CNC Bekerja? Otomatisasi yang Cerdas¶

Prinsip kerja mesin CNC sebenarnya cukup sederhana, meski teknologinya kompleks. Semuanya berawal dari sebuah desain yang dibuat menggunakan software Computer-Aided Design (CAD). Desain digital 3D ini kemudian diolah oleh software Computer-Aided Manufacturing (CAM). Software CAM inilah yang akan “menerjemahkan” desain tersebut menjadi serangkaian instruksi atau kode yang bisa dipahami oleh mesin CNC.

Kode ini biasanya berupa G-code dan M-code. G-code (Geometrical code) mengatur gerakan mesin, seperti posisi, kecepatan, dan jalur pahat. M-code (Miscellaneous code) mengontrol fungsi-fungsi lain, seperti menghidupkan/mematikan spindel, membuka/menutup pendingin, atau mengganti pahat. Program kode inilah yang kemudian diinput ke dalam unit kontrol mesin CNC. Komputer di dalam unit kontrol membaca kode baris demi baris dan mengirimkan sinyal ke motor penggerak (servo atau stepper motor) yang menggerakkan sumbu-sumbu mesin (X, Y, Z, dll.) dan mengontrol operasi lainnya. Hasilnya? Mesin bergerak persis sesuai instruksi, memotong, mengebor, atau membentuk material dengan tingkat presisi yang luar biasa.

Image just for illustration

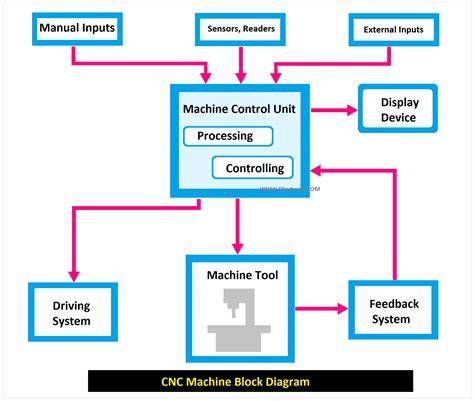

Bagian-bagian Penting dalam Sistem CNC¶

Untuk bisa bekerja, sebuah sistem CNC terdiri dari beberapa komponen utama yang saling berinteraksi:

• Unit Kontrol (Controller Unit): Ini adalah “otak” dari sistem CNC. Biasanya berupa komputer industri yang kokoh. Tugasnya membaca program (G-code/M-code), memproses data, dan mengirimkan sinyal perintah ke motor penggerak dan komponen lain.
• Sistem Penggerak (Drive System): Terdiri dari motor (servo atau stepper motor) dan mekanisme transmisi (sekrup bola, belt, atau rack and pinion). Motor inilah yang menggerakkan sumbu-sumbu mesin sesuai perintah dari unit kontrol.
• Mesin Perkakas (Machine Tool): Ini adalah bagian fisik mesin yang melakukan pekerjaan pemotongan atau pembentukan. Bentuknya bervariasi tergantung jenis mesinnya, bisa berupa spindel dengan pahat (untuk milling, routing, turning), kepala plasma, laser, atau waterjet.
• Sistem Umpan Balik (Feedback System): Sistem ini sangat krusial untuk memastikan presisi. Sensor (encoder atau linear scale) dipasang pada sumbu-sumbu mesin untuk melaporkan posisi aktual sumbu kembali ke unit kontrol. Unit kontrol membandingkan posisi aktual dengan posisi yang seharusnya (sesuai program) dan melakukan koreksi jika ada perbedaan. Ini yang membuat CNC sangat akurat.

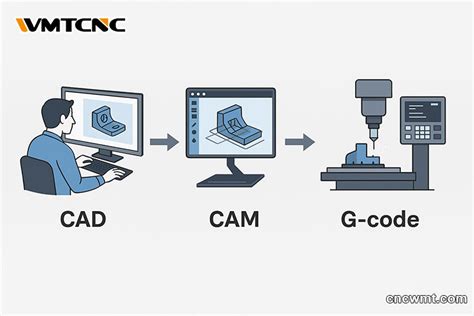

Alur Kerja CNC: Dari Ide Menjadi Objek Nyata¶

Proses pembuatan produk dengan mesin CNC biasanya mengikuti alur ini:

1. Desain (CAD): Produk atau part yang akan dibuat didesain menggunakan software CAD seperti AutoCAD, SolidWorks, Fusion 360, atau Inventor. Hasilnya adalah model digital 2D atau 3D yang presisi.
2. Pemrograman (CAM): Model CAD diimpor ke software CAM (misalnya Mastercam, CAMWorks, atau modul CAM di Fusion 360). Di sini, operator atau programmer menentukan jenis pahat, kecepatan potong, kecepatan makan (feed rate), jalur pahat (toolpath), dan parameter pemesinan lainnya. Software CAM kemudian menghasilkan G-code/M-code yang spesifik untuk mesin CNC yang digunakan.
3. Setup Mesin: Material yang akan diproses (bisa blok metal, kayu, plastik, dll.) dipasang dan dijepit dengan kuat di meja kerja mesin. Pahat atau tool yang dibutuhkan juga dipasang di spindel atau tool changer. Operator memastikan titik nol (origin) material sesuai dengan titik nol yang ditentukan dalam program.
4. Eksekusi Program: Program G-code diunduh ke unit kontrol mesin CNC. Setelah double check dan simulasi (jika ada), program dijalankan. Mesin CNC akan bergerak secara otomatis sesuai instruksi, membuang material yang tidak perlu hingga terbentuk part yang diinginkan. Operator bertugas memantau proses untuk memastikan semuanya berjalan lancar dan aman.
5. Post-processing: Setelah proses pemesinan selesai, part dilepas dari mesin. Mungkin diperlukan finishing tambahan seperti penghalusan permukaan, penghilangan gerinda (deburring), atau perlakuan panas, tergantung kebutuhan.

Image just for illustration

Alur ini menunjukkan bagaimana integrasi antara desain digital, software cerdas, dan mesin otomatis menciptakan proses produksi yang efisien dan efektif.

Ragam Mesin CNC: Lebih dari Sekadar Memotong¶

Ketika mendengar kata CNC, mungkin yang langsung terbayang adalah mesin milling yang memotong logam. Memang benar, milling machine adalah salah satu jenis mesin CNC yang paling umum. Namun, teknologi CNC diterapkan pada berbagai jenis mesin perkakas untuk berbagai tujuan.

CNC Milling Machine¶

Ini mungkin jenis yang paling familiar. Mesin milling CNC menggunakan pahat berputar (cutter) untuk membuang material dari benda kerja yang diam di meja kerja. Sumbu-sumbu mesin (minimal X, Y, Z) memungkinkan pahat bergerak tiga dimensi, membuat bentuk-bentuk yang kompleks. Mesin milling tersedia dalam konfigurasi 3-axis (gerak standar), 4-axis (dengan tambahan sumbu rotasi, misalnya memutar benda kerja), atau bahkan 5-axis (dua sumbu rotasi tambahan, memungkinkan pemesinan bentuk yang sangat rumit dari berbagai sudut tanpa perlu reposisi benda kerja).

Keunggulan utama milling CNC adalah kemampuannya membuat part dengan geometri kompleks dan permukaan yang detail. Material yang bisa diproses sangat luas, mulai dari logam (aluminium, baja, kuningan), plastik, hingga kayu.

CNC Lathe (Turning Machine)¶

Mesin lathe atau mesin bubut CNC digunakan untuk membuat part yang berbentuk silindris. Berbeda dengan milling, pada lathe, benda kerja yang berputar pada sumbunya, sementara pahat potong bergerak linear (biasanya sumbu X dan Z) untuk membuang material.

Mesin bubut CNC sangat efisien untuk memproduksi shaft, baut, mur, fitting, dan komponen lain yang memiliki bentuk radial. Versi yang lebih canggih, seperti turning center atau multi-tasking machine, bisa memiliki lebih banyak sumbu dan bahkan kemampuan milling, memungkinkan pembuatan part yang sangat kompleks dalam satu kali setup.

CNC Router¶

CNC router memiliki prinsip kerja mirip dengan milling machine, yaitu menggunakan pahat berputar. Namun, mesin ini umumnya didesain untuk memproses material yang lebih lunak seperti kayu, plywood, MDF, plastik, busa, dan kadang-kadang logam non-ferrous seperti aluminium dalam skala ringan.

Meja kerjanya seringkali lebih besar, menjadikannya ideal untuk membuat panel-panel besar, ukiran, signage, atau komponen furnitur. CNC router sangat populer di industri perkayuan, pembuatan sign, dan kalangan hobi.

CNC Plasma Cutter¶

Mesin plasma cutter CNC menggunakan obor plasma berkecepatan tinggi untuk memotong material konduktif, terutama pelat logam. Gas (misalnya udara atau nitrogen) dilewatkan melalui nozzle kecil dan diberi energi listrik, menghasilkan plasma yang sangat panas yang mampu melelehkan dan memotong logam.

Teknologi plasma memungkinkan pemotongan logam dengan cepat dan efisien, meskipun akurasinya mungkin tidak setinggi laser atau waterjet. Mesin ini umum digunakan di bengkel fabrikasi logam, konstruksi, dan industri otomotif.

CNC Laser Cutter¶

CNC laser cutter menggunakan sinar laser berkekuatan tinggi untuk memotong atau mengukir material. Ada berbagai jenis laser (CO2, Fiber, Nd:YAG) yang cocok untuk material berbeda. Laser CO2 sering digunakan untuk memotong material non-logam seperti akrilik, kayu, kertas, dan kain, sementara Fiber laser sangat efektif untuk memotong logam.

Keunggulan laser adalah kecepatan dan finishing potongan yang sangat bersih dan presisi, terutama untuk detail-detail kecil.

CNC Waterjet Cutter¶

Mesin waterjet CNC memotong material menggunakan semburan air bertekanan sangat tinggi (hingga 60.000 psi atau lebih), seringkali dicampur dengan abrasif (seperti pasir garnet) untuk meningkatkan daya potong.

Teknologi waterjet bisa memotong hampir semua jenis material, mulai dari logam tebal, batu, kaca, keramik, hingga karet dan komposit. Keuntungannya adalah proses pemotongan tidak menghasilkan panas yang signifikan, sehingga tidak mengubah sifat material (misalnya mengeraskan atau melembutkan). Ini menjadikannya ideal untuk material yang sensitif terhadap panas.

Selain jenis-jenis utama ini, ada juga mesin CNC lain seperti mesin grinding (penggerindaan), bending (pembengkokan), welding (pengelasan), dan bahkan mesin pengukur (Coordinate Measuring Machine - CMM) yang seringkali juga dikontrol secara numerik. Ini menunjukkan betapa luasnya aplikasi teknologi CNC di berbagai bidang industri.

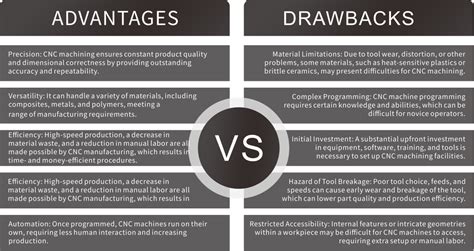

Mengapa CNC Begitu Populer? Keunggulan yang Tak Tertandingi¶

Adopsi teknologi CNC secara masif di seluruh dunia tentu bukan tanpa alasan. Ada banyak keunggulan signifikan yang ditawarkan CNC dibandingkan metode pemesinan konvensional:

• Presisi dan Akurasi Tinggi: Ini adalah keunggulan paling menonjol. Mesin CNC mampu menghasilkan part dengan toleransi yang sangat ketat, seringkali hingga mikrometer. Kontrol komputer yang presisi dan sistem umpan balik memastikan setiap gerakan sumbu sangat akurat dan sesuai program.
• Konsistensi dan Repetabilitas: Setelah program dibuat dan diuji, mesin CNC bisa memproduksi part yang identik berulang kali. Tidak ada variasi yang disebabkan oleh faktor kelelahan atau skill operator seperti pada mesin manual. Ini penting untuk produksi massal atau pembuatan part yang saling bisa ditukar (interchangeable parts).
• Efisiensi dan Kecepatan: Proses CNC sangat otomatis. Setelah di-setup dan program dijalankan, mesin bekerja sendiri. Ini mengurangi waktu siklus produksi dan memungkinkan operasi tanpa henti (selama ada material dan pengawasan minimal), meningkatkan throughput produksi secara signifikan.
• Fleksibilitas dalam Desain: Dengan CNC, batasan bentuk dan geometri part hampir hanya dibatasi oleh imajinasi desainer dan kemampuan software CAM. Bentuk-bentuk kompleks, kurva halus, dan detail rumit yang sulit atau bahkan tidak mungkin dibuat secara manual menjadi mudah dilakukan.
• Peningkatan Keamanan: Operator CNC umumnya berinteraksi lebih sedikit secara langsung dengan pahat yang berputar atau area pemotongan yang berbahaya dibandingkan operator mesin manual. Sebagian besar operasi dilakukan di dalam area tertutup atau dengan penghalang keamanan, mengurangi risiko kecelakaan kerja.
• Pengurangan Limbah Material: Software CAM memungkinkan optimasi jalur pahat dan penempatan part pada material (nesting). Ini membantu mengurangi material terbuang (scrap), yang berdampak positif pada biaya produksi dan lingkungan.
• Produksi Skala Kecil hingga Besar: CNC cocok untuk produksi prototipe tunggal, produksi batch kecil, maupun produksi massal. Pergantian dari satu part ke part lain hanya memerlukan penggantian program (dan mungkin tool), jauh lebih cepat daripada menyesuaikan mesin manual.

Image just for illustration

Dengan semua keunggulan ini, tidak heran jika teknologi CNC menjadi tulang punggung industri manufaktur modern di berbagai sektor.

Bukan Tanpa Tantangan: Keterbatasan Teknologi CNC¶

Meskipun memiliki banyak keunggulan, implementasi dan pengoperasian mesin CNC juga datang dengan tantangan dan keterbatasan:

• Biaya Investasi Awal yang Tinggi: Mesin CNC, software CAD/CAM, dan perlengkapannya (seperti pahat, fixture, dan alat ukur presisi) memerlukan investasi awal yang cukup besar dibandingkan mesin perkakas manual. Ini bisa menjadi barrier bagi usaha kecil dengan modal terbatas.
• Membutuhkan Tenaga Kerja Terlatih: Mengoperasikan, memprogram, dan maintenance mesin CNC membutuhkan skill dan pengetahuan khusus. Perusahaan perlu menginvestasikan waktu dan biaya untuk pelatihan operator dan programmer yang kompeten. Kesalahan dalam pemrograman atau setup bisa merusak mesin atau material.
• Biaya Perbaikan dan Perawatan: Mesin CNC memiliki komponen elektronik dan mekanik yang kompleks. Perbaikan dan perawatan bisa lebih mahal dan memerlukan teknisi spesialis dibandingkan mesin konvensional yang lebih sederhana.
• Konsumsi Energi: Mesin CNC, terutama yang besar dan bertenaga, bisa mengonsumsi energi listrik yang cukup tinggi saat beroperasi.
• Tidak Selalu Optimal untuk Tugas Sangat Sederhana: Untuk operasi pemesinan yang sangat sederhana dan repetitif dalam jumlah terbatas, terkadang menggunakan mesin manual bisa lebih cepat atau lebih murah karena tidak memerlukan waktu untuk pemrograman dan setup yang kompleks.

Image just for illustration

Memahami keterbatasan ini penting agar bisa membuat keputusan yang tepat apakah CNC adalah solusi yang paling sesuai untuk kebutuhan produksi tertentu.

Di Mana Saja Kita Menemukan Hasil Kerja CNC? Aplikasinya Luas!¶

Teknologi CNC telah merambah hampir semua sektor industri yang membutuhkan pembuatan part dengan presisi. Hasil kerjanya ada di mana-mana di sekitar kita.

• Industri Otomotif: Pembuatan blok mesin, kepala silinder, mold untuk komponen plastik, dashboard, velg, dan banyak komponen kritis lainnya.
• Industri Dirgantara: Pembuatan komponen pesawat terbang yang ringan namun kuat dengan toleransi super ketat dari material eksotis seperti titanium atau inconel.
• Industri Medis: Pembuatan implan bedah (pinggul, lutut), instrumen bedah presisi, prostetik, dan housing untuk perangkat medis.
• Industri Elektronik: Pembuatan Printed Circuit Board (PCB), casing elektronik, heat sinks, dan konektor presisi.
• Manufaktur Mold dan Die: Pembuatan cetakan (mold) untuk injection molding plastik, die casting logam, stamping logam, yang semuanya membutuhkan presisi tinggi dan permukaan akhir yang halus.
• Pembuatan Furnitur dan Kerajinan Kayu: Pemotongan pola kompleks, ukiran, pembuatan sambungan presisi untuk furnitur, dan pembuatan signage.
• Industri Perhiasan: Pembuatan cetakan lilin atau logam untuk perhiasan dengan detail halus.
• Prototyping dan Riset: Membuat prototipe fungsional dengan cepat untuk pengujian dan pengembangan produk baru.
• Seni dan Desain: Memungkinkan seniman dan desainer menciptakan karya seni atau instalasi dengan bentuk dan skala yang sebelumnya sulit direalisasikan.

Image just for illustration

Dari benda-benda sehari-hari hingga komponen pesawat luar angkasa, teknologi CNC memainkan peran krusial dalam mewujudkan desain menjadi produk fisik dengan kualitas tinggi.

Kilas Balik Sejarah CNC: Dari Punched Tape ke Era Digital¶

Teknologi CNC tidak muncul begitu saja. Ia berevolusi dari pendahulunya yang disebut Numerical Control (NC). NC pertama kali dikembangkan pada tahun 1940-an dan 1950-an untuk memenuhi kebutuhan industri dirgantara AS dalam membuat komponen pesawat yang kompleks dan interchangeable. Sistem NC awal menggunakan punched tape atau kartu berlubang untuk menyimpan instruksi program. Setiap lubang pada tape merepresentasikan data numerik yang mengontrol gerakan mesin.

Kemudian, seiring berkembangnya teknologi komputer pada tahun 1960-an dan 1970-an, komputer mulai menggantikan punched tape sebagai unit kontrol. Inilah awal dari era Computer Numerical Control (CNC). Komputer menawarkan fleksibilitas yang jauh lebih besar dalam pemrograman, penyimpanan program, dan koreksi real-time.

Sejak saat itu, teknologi CNC terus berkembang pesat. Komputer semakin kecil, lebih cepat, dan lebih terjangkau. Software CAD/CAM menjadi lebih canggih. Jumlah sumbu mesin bertambah (dari 2, 3, menjadi 5 sumbu bahkan lebih). Integrasi dengan robot dan sistem otomatisasi lain semakin umum. Saat ini, mesin CNC seringkali terhubung dalam jaringan pabrik pintar sebagai bagian dari konsep Industri 4.0.

Image just for illustration

Perjalanan dari punched tape manual ke kontrol berbasis komputer yang cerdas menunjukkan bagaimana otomatisasi dan komputasi secara fundamental mengubah cara kita membuat sesuatu.

Tertarik Belajar CNC? Ini yang Perlu Kamu Ketahui!¶

Melihat betapa hebatnya teknologi CNC, wajar jika ada yang tertarik untuk mempelajarinya. Bidang ini menawarkan banyak peluang karier, mulai dari operator mesin, programmer CAM, tool designer, hingga maintenance technician.

Jika kamu tertarik, beberapa langkah awal yang bisa diambil:

1. Pahami Dasar-dasar Pemesinan: Kamu perlu tahu bagaimana berbagai jenis pahat bekerja, jenis-jenis material, dan konsep-konsep dasar seperti kecepatan potong, feed rate, dan strategi pemotongan.
2. Belajar CAD/CAM: Kuasai salah satu software CAD untuk mendesain (misalnya Fusion 360, SolidWorks, AutoCAD) dan software CAM untuk membuat toolpath dan G-code. Banyak software yang menyediakan free trial atau lisensi edukasi.
3. Pelajari G-code: Meskipun software CAM yang membuat kode, memahami dasar-dasar G-code akan sangat membantumu memahami apa yang dilakukan mesin dan melakukan debugging jika ada masalah.
4. Mulai dengan Mesin Kecil/Hobi: Jika memungkinkan, coba operasikan mesin CNC skala kecil atau hobi (misalnya CNC router desktop). Ini cara yang bagus untuk mendapatkan pengalaman praktis dalam setup, menjalankan program, dan mengatasi masalah dasar.
5. Ikuti Kursus atau Pelatihan: Banyak institusi pendidikan, pusat pelatihan vokasi, atau bahkan online platform yang menawarkan kursus tentang operasi dan pemrograman CNC.
6. Perhatikan Keselamatan: Mesin CNC adalah alat bertenaga. Selalu utamakan keselamatan saat beroperasi. Pahami prosedur setup, penanganan material, penggunaan Alat Pelindung Diri (APD), dan apa yang harus dilakukan dalam keadaan darurat.

Image just for illustration

Dunia CNC terus berkembang, jadi semangat untuk terus belajar adalah kunci.

Masa Depan CNC: Semakin Pintar dan Terintegrasi¶

Masa depan teknologi CNC terlihat cerah dan semakin canggih. Beberapa tren yang sedang berkembang antara lain:

• Integrasi dengan Industri 4.0 dan IoT: Mesin CNC semakin terhubung (networked), memungkinkan pemantauan kinerja real-time, predictive maintenance, dan integrasi data dengan sistem produksi lain (ERP, MES).
• AI dan Machine Learning: Penggunaan kecerdasan buatan untuk mengoptimalkan parameter pemotongan, mendeteksi anomali, dan bahkan menghasilkan toolpath secara otomatis.
• Kolaborasi dengan Robot: Robot digunakan untuk tugas-tugas seperti memuat dan membongkar material dari mesin CNC, mengganti tool, atau melakukan post-processing, menciptakan sel manufaktur yang sepenuhnya otomatis.
• Peningkatan Aksesibilitas: Munculnya mesin CNC yang lebih terjangkau dan software yang lebih user-friendly membuat teknologi ini semakin bisa diakses oleh usaha kecil, sekolah, dan bahkan maker individu.
• Aditif Manufaktur (3D Printing) vs. Subtraktif Manufaktur (CNC): Kedua teknologi ini sering dilihat sebagai pelengkap. CNC digunakan untuk finishing part yang dicetak 3D, atau sebaliknya, 3D printing digunakan untuk membuat fixture atau jig untuk mesin CNC.

Image just for illustration

Teknologi CNC akan terus menjadi pilar utama dalam industri manufaktur global, terus berinovasi untuk menghasilkan produk yang lebih baik, lebih cepat, dan lebih efisien.

Nah, sekarang kamu sudah punya gambaran yang cukup lengkap tentang apa itu CNC, bagaimana cara kerjanya, jenis-jenisnya, keunggulannya, tantangannya, aplikasinya, sejarahnya, dan sekilas tentang masa depannya. Ini adalah teknologi yang sangat penting di dunia modern!

Bagaimana menurutmu? Apakah ada pengalaman atau pertanyaan seputar CNC yang ingin kamu bagikan? Tulis di kolom komentar di bawah ya!
