Mengenal Mesin CNC: Apa Itu & Kenapa Penting?

Table of Contents

Pernah lihat benda-benda keren yang dibuat dengan sangat presisi, mulai dari spare part mobil yang rumit, ukiran kayu yang halus, sampai casing HP yang pas banget di tangan? Kemungkinan besar, benda-benda itu dibuat menggunakan mesin CNC. Mesin CNC ini adalah salah satu teknologi paling revolusioner di dunia manufaktur modern. Jadi, apa sih sebenarnya mesin CNC itu?

Secara sederhana, CNC adalah singkatan dari Computer Numerical Control. Jadi, mesin CNC adalah mesin perkakas yang cara kerjanya dikendalikan oleh komputer. Beda banget sama mesin perkakas konvensional yang masih mengandalkan operator untuk menggerakkan pahat atau spindelnya secara manual menggunakan tuas atau roda tangan. Dengan mesin CNC, semua gerakan diatur oleh program komputer.

Image just for illustration

Artinya, operator tinggal menyiapkan bahan, mengatur pahat (atau tool), dan menjalankan program yang sudah dibuat. Setelah program berjalan, mesin akan bergerak sendiri sesuai instruksi, memotong, mengebor, atau membentuk material dengan akurasi yang sangat tinggi. Ini bikin proses produksi jadi jauh lebih cepat, konsisten, dan bisa menghasilkan detail yang sulit dicapai secara manual.

Bagaimana Cara Kerja Mesin CNC?¶

Inti dari cara kerja mesin CNC adalah sistem kontrol numerik yang terhubung ke komputer. Prosesnya dimulai dari desain produk yang dibuat menggunakan software Computer-Aided Design (CAD). Setelah desain jadi, desain ini diolah lagi menggunakan software Computer-Aided Manufacturing (CAM). Nah, software CAM inilah yang menerjemahkan desain menjadi serangkaian instruksi atau kode-kode yang bisa dipahami oleh mesin CNC.

Kode-kode instruksi ini biasanya dikenal sebagai G-code dan M-code. G-code mengatur gerakan mesin, seperti bergerak lurus (G01), bergerak melingkar (G02, G03), berpindah posisi cepat (G00), atau menentukan bidang kerja (G17, G18, G19). M-code mengatur fungsi-fungsi lain, misalnya menyalakan spindel (M03), mematikan spindel (M05), mengganti pahat otomatis (M06), atau membuka/menutup cairan pendingin (M08, M09).

Image just for illustration

Program G-code ini kemudian dimasukkan ke dalam kontroler mesin CNC. Kontroler ini seperti otak dari mesin. Dia membaca baris demi baris instruksi G-code, lalu mengirimkan sinyal listrik ke motor penggerak (servo atau stepper motor) di setiap sumbu mesin (X, Y, Z, dan sumbu lainnya). Motor-motor inilah yang menggerakkan bagian-bagian mesin seperti meja kerja, spindel, atau pahat, dengan sangat presisi sesuai dengan instruksi program.

Setiap gerakan diukur dan dikontrol secara ketat oleh kontroler, seringkali menggunakan feedback system seperti encoder untuk memastikan posisi aktual sesuai dengan yang diperintahkan. Ini yang membuat akurasi mesin CNC luar biasa. Operator hanya perlu memuat program, memasang material dan pahat, lalu menekan tombol start. Mesin akan bekerja otomatis sampai selesai.

Apa Itu G-code? Contoh Sederhana¶

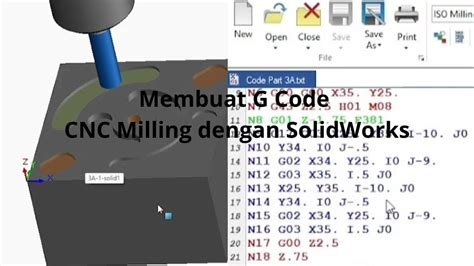

G-code adalah bahasa standar yang digunakan untuk “berbicara” dengan mesin CNC. Setiap baris kode biasanya mewakili satu instruksi gerakan atau aksi. Meskipun kelihatannya rumit, sebenarnya G-code punya logika yang cukup terstruktur.

Contoh sederhana G-code untuk menggerakkan pahat:

G00 X10 Y20 Z5   ; Pindah cepat ke posisi X=10, Y=20, Z=5 (tanpa memotong)
G01 Z-1 F100     ; Turun ke Z=-1 dengan kecepatan potong 100 mm/menit
G01 X50 F200     ; Bergerak lurus ke X=50 dengan kecepatan potong 200 mm/menit
G00 Z5           ; Angkat pahat ke Z=5 (pindah cepat)
M05              ; Matikan spindel
M30              ; Akhir program

Image just for illustration

Kode-kode ini memberitahu mesin: “Pertama, pindah cepat ke titik (10, 20, 5). Lalu, turunkan pahat perlahan ke Z -1 sambil memotong dengan kecepatan 100. Kemudian, bergerak lurus ke X=50 sambil memotong dengan kecepatan 200. Angkat pahat kembali ke Z=5 secara cepat. Matikan spindel. Program selesai.” Tentu saja, program untuk benda kerja yang kompleks bisa sangat panjang dan detail, melibatkan ratusan bahkan ribuan baris kode.

Komponen Utama Mesin CNC¶

Mesin CNC terdiri dari beberapa komponen utama yang bekerja sama:

1. Kontroler: Ini adalah “otak” mesin. Kontroler membaca program G-code, memprosesnya, dan mengirimkan sinyal ke motor penggerak dan komponen lainnya. Kontroler modern biasanya memiliki layar dan antarmuka untuk interaksi operator.
2. Sistem Penggerak (Drive System): Terdiri dari motor (servo atau stepper), lead screw (sekrup timah), dan linear guide. Motor menggerakkan lead screw atau ball screw yang sangat presisi untuk menggerakkan bagian mesin sepanjang sumbu X, Y, dan Z. Linear guide memastikan gerakan tetap lurus dan stabil.
3. Spindel (Spindle): Bagian yang berputar dan memegang pahat. Kecepatan putar spindel bisa diatur secara presisi oleh kontroler, tergantung material yang dipotong dan jenis pahat yang digunakan.
4. Pahat (Cutting Tool): Alat potong yang akan bersentuhan langsung dengan material. Jenis pahat sangat bervariasi, mulai dari end mill, drill bit, insert carbide, dan lainnya, disesuaikan dengan material (logam, kayu, plastik) dan operasi yang dilakukan (milling, drilling, turning).
5. Meja Kerja (Worktable): Tempat material diletakkan dan dijepit. Meja kerja ini bisa bergerak di bawah spindel (pada mesin milling/routing) atau material yang berputar di atas meja (pada mesin turning).
6. Struktur Mesin (Machine Structure): Rangka fisik mesin yang kokoh, biasanya terbuat dari besi cor atau baja welded. Struktur ini harus sangat kuat dan stabil untuk meredam getaran saat proses pemotongan, yang penting untuk menjaga akurasi.
7. Sistem Pendingin (Coolant System): Biasanya ada untuk mendinginkan pahat dan material, serta membantu mengeluarkan chip atau serpihan material.

Jenis-Jenis Mesin CNC¶

Mesin CNC hadir dalam berbagai bentuk dan ukuran, disesuaikan dengan fungsi dan material yang diolah. Beberapa jenis yang paling umum antara lain:

CNC Milling¶

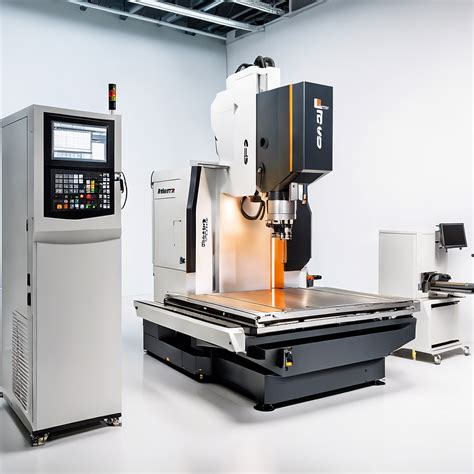

Mesin CNC milling adalah salah satu jenis yang paling populer. Cara kerjanya mirip dengan mesin frais konvensional, tapi semua gerakan sumbunya (X, Y, Z) dikontrol komputer. Pahat berputar pada spindel vertikal atau horizontal, dan meja kerja bergerak di bawah pahat untuk membentuk material.

Image just for illustration

Mesin milling CNC bisa punya 3 sumbu, 4 sumbu, 5 sumbu, bahkan lebih. Semakin banyak sumbu, semakin kompleks bentuk yang bisa dibuat tanpa perlu mengubah posisi material secara manual. Ini sangat penting untuk membuat komponen dengan geometri rumit seperti impeller turbin atau mold cetakan.

CNC Lathe (Mesin Bubut CNC)¶

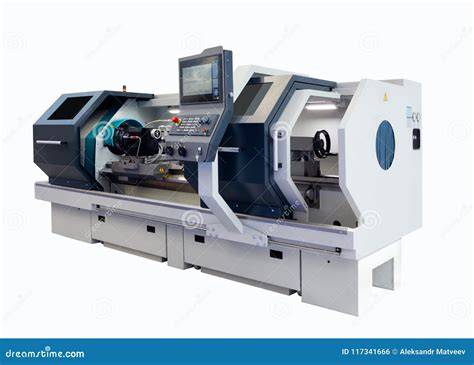

Mesin bubut CNC digunakan untuk membuat benda-benda berbentuk silinder atau bulat, seperti poros, baut, atau fitting. Pada mesin ini, material (biasanya berbentuk batangan) yang dijepit pada chuck akan berputar, sementara pahat bergerak lurus (sumbu X dan Z) untuk memotong material yang berputar tersebut.

Image just for illustration

Mesin bubut CNC juga bisa punya sumbu tambahan (misalnya sumbu C atau sumbu Y) yang memungkinkan operasi lain seperti milling, drilling, atau tapping di permukaan benda yang berputar, menjadikannya mesin yang sangat serbaguna (sering disebut turn-mill machine).

CNC Router¶

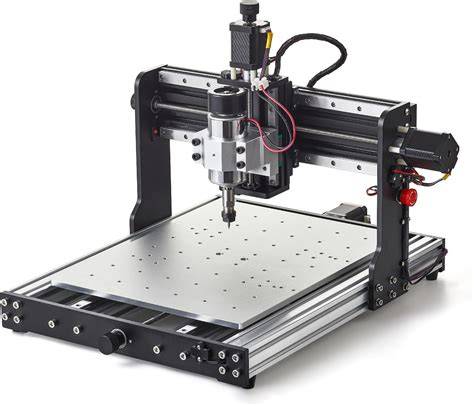

CNC router mirip dengan mesin milling, tapi biasanya dirancang untuk material yang lebih lunak seperti kayu, plastik, komposit, dan kadang aluminium. Ukuran meja kerjanya seringkali lebih besar, cocok untuk membuat panel, ukiran, tanda-tanda (signage), atau furnitur.

Image just for illustration

Mesin ini sangat populer di industri perkayuan dan industri kreatif karena kemampuannya membuat bentuk-bentuk kompleks dan ukiran detail dengan cepat. Spindelnya biasanya berkecepatan tinggi.

Jenis CNC Lainnya¶

Selain yang disebutkan di atas, ada juga jenis mesin CNC lain yang disesuaikan dengan proses pemotongan:

• CNC Plasma Cutter: Menggunakan busur plasma panas untuk memotong plat logam tebal.
• CNC Laser Cutter: Menggunakan sinar laser yang sangat fokus untuk memotong, mengukir, atau menandai berbagai material (logam, akrilik, kayu). Sangat presisi untuk detail halus.
• CNC Waterjet Cutter: Menggunakan aliran air bertekanan sangat tinggi (dicampur abrasif) untuk memotong hampir semua material, termasuk logam tebal, batu, dan kaca. Keuntungannya adalah tidak menghasilkan panas yang bisa mengubah sifat material.
• CNC Wire EDM (Electrical Discharge Machining): Menggunakan kawat tipis beraliran listrik untuk memotong material konduktif dengan akurasi sangat tinggi, sering untuk membuat mold atau perkakas presisi.

Keunggulan Menggunakan Mesin CNC¶

Mengapa mesin CNC begitu populer dan menggantikan banyak mesin konvensional? Berikut beberapa keunggulannya:

• Presisi dan Akurasi Tinggi: Ini adalah salah satu keunggulan utama. Mesin CNC bisa mencapai toleransi yang sangat ketat, seringkali dalam hitungan mikron (seperseribu milimeter). Ini krusial untuk industri yang membutuhkan komponen dengan ukuran dan bentuk yang tepat.
• Repeatability (Pengulangan): Setelah program dibuat dan diuji, mesin CNC bisa memproduksi ribuan bahkan jutaan komponen yang identik persis. Ini sangat penting untuk produksi massal di mana konsistensi produk adalah kunci.
• Otomatisasi dan Efisiensi: Mesin CNC bisa bekerja terus menerus selama jam kerja, bahkan tanpa pengawasan langsung (setelah setup awal). Ini mengurangi waktu siklus produksi dan meningkatkan throughput (jumlah produk yang dihasilkan).
• Keamanan Operator: Karena operator tidak perlu berinteraksi langsung dengan pahat yang berputar atau bergerak, risiko kecelakaan kerja jauh lebih rendah dibandingkan mesin manual. Operator lebih banyak berinteraksi dengan komputer dan panel kontrol.
• Fleksibilitas: Dengan mengganti program, material, dan pahat, mesin CNC bisa digunakan untuk membuat berbagai macam produk yang berbeda dalam waktu singkat. Ini sangat cocok untuk produksi batch kecil atau prototyping (pembuatan purwarupa).
• Kemampuan Membuat Bentuk Kompleks: Program komputer bisa mengontrol gerakan mesin pada banyak sumbu secara bersamaan, memungkinkan pembuatan bentuk-bentuk tiga dimensi yang sangat rumit dan organik yang hampir mustahil dibuat secara manual.

Image just for illustration

Kekurangan Menggunakan Mesin CNC¶

Meskipun banyak kelebihannya, mesin CNC juga punya beberapa kekurangan:

• Biaya Investasi Awal Mahal: Harga mesin CNC, terutama yang berukuran besar dan canggih, sangat mahal. Ini bisa menjadi hambatan bagi usaha kecil atau menengah.
• Membutuhkan Keterampilan untuk Pemrograman dan Setup: Mengoperasikan mesin CNC mungkin terlihat mudah, tapi membuat program G-code yang efisien dan benar, serta melakukan setup mesin (memilih pahat, menentukan parameter potong, menjepit material dengan benar) membutuhkan pengetahuan dan keterampilan khusus.
• Biaya Perawatan: Mesin CNC adalah mesin yang kompleks dengan banyak komponen elektronik dan mekanik presisi tinggi. Perawatannya bisa lebih mahal dibandingkan mesin konvensional.
• Kurang Efisien untuk Operasi Sederhana: Untuk operasi pemotongan yang sangat sederhana, kadang mesin konvensional atau bahkan manual bisa lebih cepat dan efisien dari segi waktu setup, dibandingkan harus membuat program CAD/CAM untuk tugas yang sangat dasar.

Aplikasi Mesin CNC di Berbagai Industri¶

Mesin CNC sudah jadi tulang punggung di banyak industri. Contoh aplikasinya termasuk:

• Manufaktur Otomotif: Pembuatan blok mesin, komponen transmisi, mold bodi mobil, interior, dan lain-lain. Akurasi sangat penting di sini.
• Industri Dirgantara: Pembuatan komponen pesawat yang ringan tapi kuat dari material eksotis seperti titanium dan paduan aluminium. Toleransi di industri ini sangat ketat.
• Industri Elektronik: Pembuatan housing atau casing untuk gadget, PCB drilling, dan komponen presisi lainnya.
• Industri Medis: Pembuatan implan bedah, prostetik, instrumen bedah yang sangat detail, dan peralatan laboratorium. Material yang digunakan seringkali biocompatible.
• Woodworking dan Furnitur: Memotong, mengukir, dan membentuk panel kayu untuk lemari, meja, kursi, dan elemen dekoratif.
• Signage dan Display: Membuat huruf timbul, logo, atau elemen display dari akrilik, foam, atau material lainnya.
• Pembuatan Cetakan (Mold Making): Membuat cetakan injeksi plastik, die casting mold, atau stamping die yang digunakan untuk produksi massal. Ini membutuhkan mesin CNC berpresisi tinggi dan material yang keras.
• Prototyping dan Pengembangan Produk: Memungkinkan pembuatan purwarupa dengan cepat dan akurat untuk pengujian dan iterasi desain.
• Seni dan Desain: Seniman dan desainer menggunakan mesin CNC untuk membuat patung, instalasi, atau elemen arsitektural yang kompleks.

Image just for illustration

Fakta Menarik tentang Mesin CNC¶

• Cikal bakal mesin CNC dimulai di tahun 1940-an dan 1950-an dengan Numerical Control (NC) yang masih menggunakan pita berlubang (punched tape) untuk memasukkan instruksi. Komputer baru mulai digunakan untuk mengontrol mesin di tahun 1970-an, mengubah NC menjadi CNC.
• Perkembangan komputer mikro dan software CAD/CAM di era 80-an dan 90-an membuat mesin CNC semakin terjangkau dan canggih, memicu revolusi di industri manufaktur global.
• Ada mesin CNC yang punya sumbu lebih dari 5, contohnya 6 sumbu atau bahkan 9 sumbu (misalnya pada swiss-type lathe). Sumbu-sumbu tambahan ini memungkinkan operasi yang lebih kompleks dalam satu setup, mengurangi waktu dan meningkatkan akurasi.
• Tren terbaru adalah mesin CNC desktop atau hobbyist yang ukurannya kecil dan harganya lebih terjangkau, memungkinkan penggemar, seniman, atau usaha rumahan untuk memiliki kemampuan fabrikasi digital.
• Teknologi additive manufacturing (seperti 3D printing) sering dianggap sebagai pelengkap atau bahkan alternatif untuk mesin CNC subtractive (yang menghilangkan material). Namun, keduanya punya kelebihan masing-masing dan sering digunakan bersama dalam proses manufaktur modern.

Proses Kerja Lengkap: Dari Desain hingga Produk Jadi¶

Untuk mendapatkan gambaran utuh, mari lihat langkah-langkah utama dari ide sampai produk jadi menggunakan mesin CNC:

CAD (Computer-Aided Design)¶

Semuanya dimulai dari sini. Desainer atau engineer membuat model 3D dari benda yang ingin dibuat menggunakan software CAD seperti SolidWorks, Fusion 360, AutoCAD 3D, atau Inventor. Model ini berisi semua detail geometri, ukuran, dan fitur-fitur benda tersebut.

Image just for illustration

CAM (Computer-Aided Manufacturing)¶

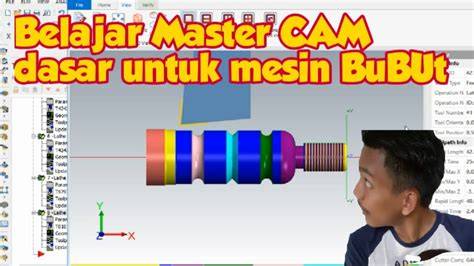

Model 3D dari CAD kemudian diimpor ke software CAM (misalnya Mastercam, CAMWorks, Fusion 360 CAM, Estlcam). Di software CAM, operator atau programmer menentukan bagaimana mesin CNC akan memotong material. Ini meliputi:
* Memilih jenis pahat.
* Menentukan jalur pahat (toolpath) – rute yang akan dilalui pahat untuk memotong material.
* Mengatur parameter potong (kecepatan spindel, kecepatan gerakan pahat, kedalaman potong).
* Menentukan strategi pemotongan (misalnya, roughing untuk menghilangkan material kasar, finishing untuk detail akhir).

Setelah semua pengaturan selesai, software CAM akan menghasilkan program G-code yang spesifik untuk jenis mesin CNC yang akan digunakan.

Image just for illustration

Machining (Proses Pemesinan)¶

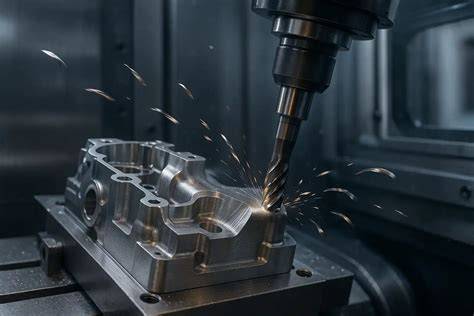

Program G-code diimpor ke kontroler mesin CNC. Operator menyiapkan material, menjepitnya di meja kerja, dan memasang pahat yang sesuai di spindel atau tool changer. Setelah pengecekan awal (menentukan titik nol program, dll.), operator menjalankan program. Mesin akan bergerak otomatis sesuai G-code, memotong material sampai bentuk yang diinginkan tercapai.

Image just for illustration

Finishing dan Pemeriksaan Kualitas¶

Setelah proses pemesinan selesai, benda kerja mungkin memerlukan langkah finishing tambahan seperti penghalusan permukaan, deburring (menghilangkan sisa material tajam), perlakuan panas, atau pelapisan (coating). Terakhir, benda kerja diperiksa kualitasnya untuk memastikan ukurannya sesuai dengan toleransi yang ditetapkan dalam desain CAD.

Masa Depan Mesin CNC¶

Mesin CNC terus berkembang. Tren yang terlihat saat ini adalah:

• Integrasi dengan IoT (Internet of Things): Mesin CNC semakin terhubung ke jaringan, memungkinkan pemantauan kinerja secara real-time, analisis data produksi, dan pemeliharaan prediktif.
• Penggunaan AI dan Machine Learning: AI bisa digunakan untuk mengoptimalkan parameter potong secara otomatis, mendeteksi anomali, atau bahkan membantu dalam pembuatan toolpath yang lebih efisien.
• Kolaborasi dengan Robot: Robot digunakan untuk memuat dan membongkar material dari mesin CNC, meningkatkan otomatisasi dan memungkinkan operasi 24/7.
• Peningkatan Kemampuan Multi-Tasking: Mesin semakin canggih dengan lebih banyak sumbu dan kemampuan melakukan berbagai operasi (bubut, milling, grinding) dalam satu mesin dan satu kali setup.

Singkatnya, mesin CNC adalah bukti bagaimana teknologi komputer bisa meningkatkan kemampuan mesin perkakas secara drastis, menghasilkan produk yang lebih baik, lebih cepat, dan lebih konsisten.

Nah, sekarang Anda sudah tahu lebih banyak tentang apa itu mesin CNC, bagaimana cara kerjanya, jenis-jenisnya, serta kelebihan dan kekurangannya. Teknologi ini memang luar biasa dan jadi salah satu pilar utama di dunia manufaktur modern.

Bagaimana pendapat Anda tentang mesin CNC? Apakah Anda punya pengalaman menggunakannya atau mungkin pernah melihatnya beroperasi? Ceritakan pengalaman atau pertanyaan Anda di kolom komentar di bawah!
